CHANGES IN THE ELECTRICAL SYSTEM

Changes in the electrical system from chassis number 0E570448

CF65/75/85 series

2-4

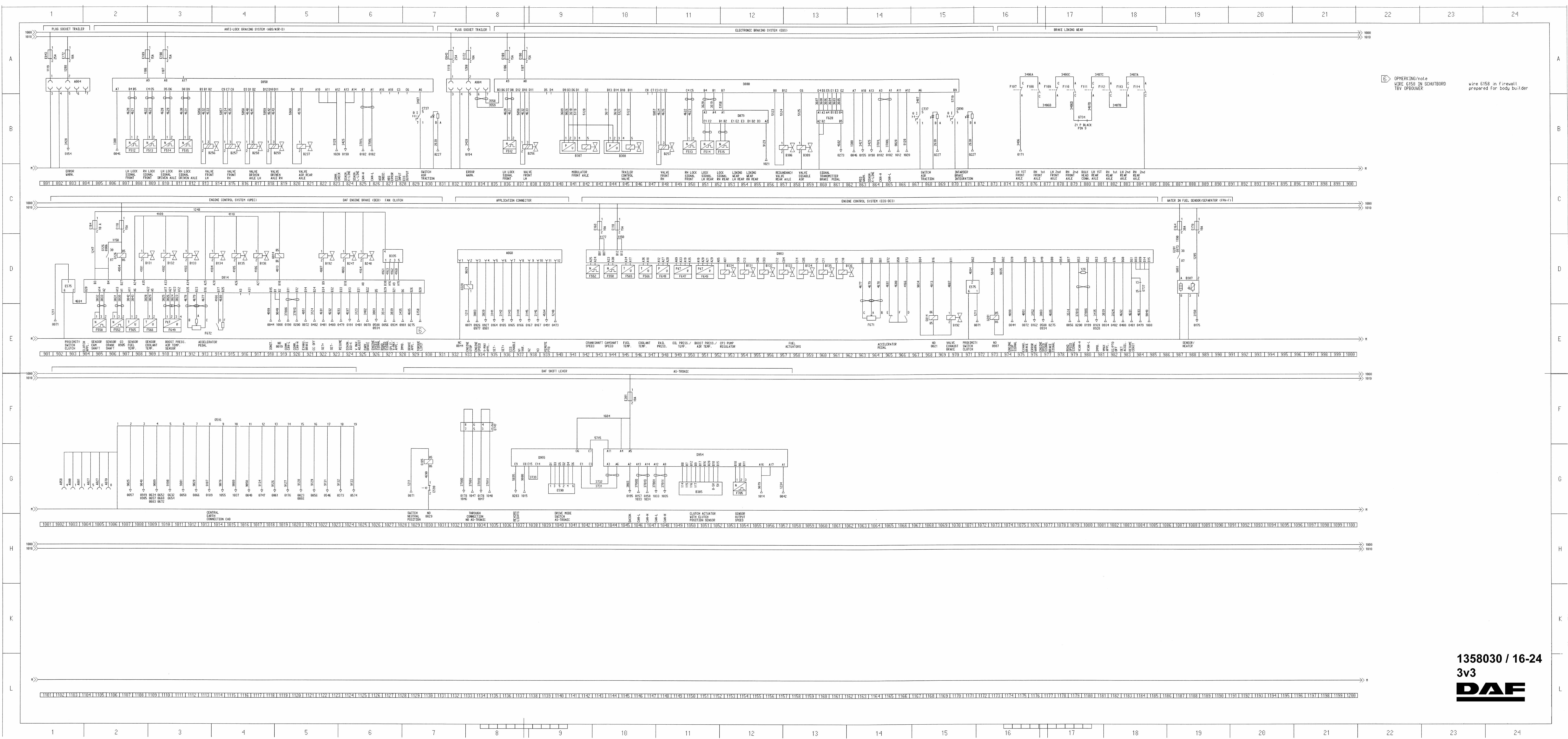

2.3 OVERVIEW OF BASIC CODE NUMBERS IN CIRCUIT DIAGRAM

1358030/16-24

Basic code
number

Description

Search bar number

A000

Drawn vehicle socket (7-pin)

86, 87, 238, 251, 279, 1003

A001

Rear fog lamp/reversing lamp socket (7-pin)

270, 289, 358, 361, 363,

775, 1004

A004

Drawn vehicle ABS/EBS socket

803, 834

A007

24V socket (2-pin)

403

A021

Diagnostics socket (16-pin)

194

A027

Socket, 24V accessories (4-pin)

103, 135, 777, 797, 1004,

1005

A032

AGC diagnostics socket

740

A038

Socket, 40A accessories (2-pin)

773

A058

Drawn vehicle socket (15-pin)

85, 87, 239, 252, 271, 280,

290, 359, 362, 364, 776,

1002

A068

Application connector, engine speed control

939

A070

Application connector, superstructure (8-pin)

32, 280, 291, 359, 362, 364,

775, 1006

A071

Automatic gearbox socket, retarder functions

738

A073

Automatic gearbox socket, operation

732

A074

Automatic gearbox socket, superstructure

706, 711, 713, 714, 715,

716, 752, 753, 755, 756,
757, 758, 759, 761, 762,

763

A076

Telephone socket

389

A500

Batteries (2x)

10, 17, 24

A510

Alarm system battery

349

A513

Alternator

19

B000

Windscreen wiper motor

96

B001

Windscreen washer pump motor

93

B003

Electric drop glass motor, driver’s side

419

B004

Electric drop glass motor, co-driver’s side

415

B005

Left mirror adjustment motor

432, 442

11

 200332

5

CF65/75/85 series

Changes in the electrical system from chassis number 0E570448

CHANGES IN THE ELECTRICAL SYSTEM

2-5

Basic code
number

Description

Search bar number

B006

Right mirror adjustment motor

437, 448

B010

Starter motor

25

B015

4-speed heater fan

470, 471, 527, 528

B017

Mirror heating, driver’s side

452

B018

Mirror heating, co-driver’s side

453

B024

Loudspeaker, left

392

B025

Loudspeaker, right

396

B026

CB

399

B028

Horn

402

B030

Cigar lighter, driver’s side

406

B032

Seat heating, driver’s side

475

B033

Seat heating, co-driver’s side

477

B042

Air dryer heating element

473

B043

Air conditioning compressor

455

B071

Lifting-gear lifting valve

626

B072

Lifting-gear lowering valve

620

B073

Lifting-gear pump motor

629

B079

Low-range downshift protection valve

137

B084

Air suspension bleed valve

602, 609

B088

Intarder proportional valve

556

B089

Intarder air supply valve

554

B122

Fuel dosage pump for Eberspächer cab heater

508, 517, 531

B129

Left-hand headlight height adjuster motor

223

B130

Right-hand headlight height adjuster motor

225

B131

Solenoid valve, pump unit/injector of cylinder 1

909

B132

Solenoid valve, pump unit/injector of cylinder 2

910

B133

Solenoid valve, pump unit/injector of cylinder 3

912

B134

Solenoid valve, pump unit/injector of cylinder 4

914

B135

Solenoid valve, pump unit/injector of cylinder 5

916

B136

Solenoid valve, pump unit/injector of cylinder 6

917

11

 200332

5

CHANGES IN THE ELECTRICAL SYSTEM

Changes in the electrical system from chassis number 0E570448

CF65/75/85 series

2-6

Basic code
number

Description

Search bar number

B166

ECAS valve, front axle

647, 675

B169

PTO operation valve, Chelsea

751

B175

Roof hatch motor

336

B176

Reversing buzzer

292

B178

Loudspeaker, left

394

B179

Loudspeaker, left

395

B180

Loudspeaker, right

397

B181

Loudspeaker, right

398

B182

Heating element for fuel filter/water separator

599

B192

Engine brake valve

922, 973

B199

Central door locking motor, driver’s side

565

B200

Central door locking motor, co-driver’s side

560, 569

B201

Internal electrical components for AGC automatic
gearbox

728

B237

Valve, ABS/ASC-D, differential lock, rear axle

821

B238

ECAS-2 (6x2) driven axle left/right air supply
valve (FT)

645

B243

Cross-axle differential lock operation valve

297

B244

Longitudinal controlled slip differential operation
valve

299

B245

PTO operation valve

487

B246

PTO operation valve

489, 500

B247

Solenoid valve (DEB)

924

B248

Solenoid valve (DEB)

925

B250

ECAS driven axle, left/right, air supply valve (FA)

643

B251

Neutral position buzzer, cab tilting

106

B252

Recirculation valve

468

B253

ECAS driven axle, left/right, air supply valve

673

B254

Valve, ECAS second steered axle/trailing axle,
left/right, lifting bellows

677

B256

Valve, ABS-D, ABS/ASC-E, front axle, left

813, 838
