5

CF65/75/85 series

Connection of accessories

CONNECTION OF ACCESSORIES

1-1

1. CONNECTION OF ACCESSORIES

1.1 SPARE WIRES

Additional wiring
In the roof console on the driver’s side is a
12-pin, black connector (connector no. 597) with
two spare wires (spare 1 and spare 2) that are
connected to connector 581.

The following signals are available there:

Pin pattern of connector no. 597:

Pin no.

Wire no.

Description

1

2

1154

Power supply before contact

3

1258

Power supply after contact

4

2102

Left rear light signal

5

2103

Right rear light signal

6

2122

Main beam signal

7

2630

Instrument lighting

8

9

10

spare 1

Spare 1

11

spare 2

Spare 2

12

M

Earth

NOTE:

The power supply before contact is
fuse-protected via fuse E142. The
power supply after contact is
fuse-protected via fuse E163. Both
25 A. The power supply to the cooler
box and connector 656 (if present) is
also via fuse E142.

6

 200332

5

CONNECTION OF ACCESSORIES

Connection of accessories

CF65/75/85 series

1-2

A black 6-pin connector (connector 581) that is
connected to connector no. 597 is fitted at the
height of the top connector attachment partition
on the driver’s side.

Pin pattern of connector no. 581:

Pin no.

Wire no.

Description

1

3649

Ultrasonic/radar unit earth

2

3650

Ultrasonic/radar input signal

3

3651

Ultrasonic/radar power supply

4

3654

Ultrasonic/radar input signal

5

spare 1

Spare 1

6

spare 2

Spare 2

6

 200332

5

CF65/75/85 series

Connection of accessories

CONNECTION OF ACCESSORIES

1-3

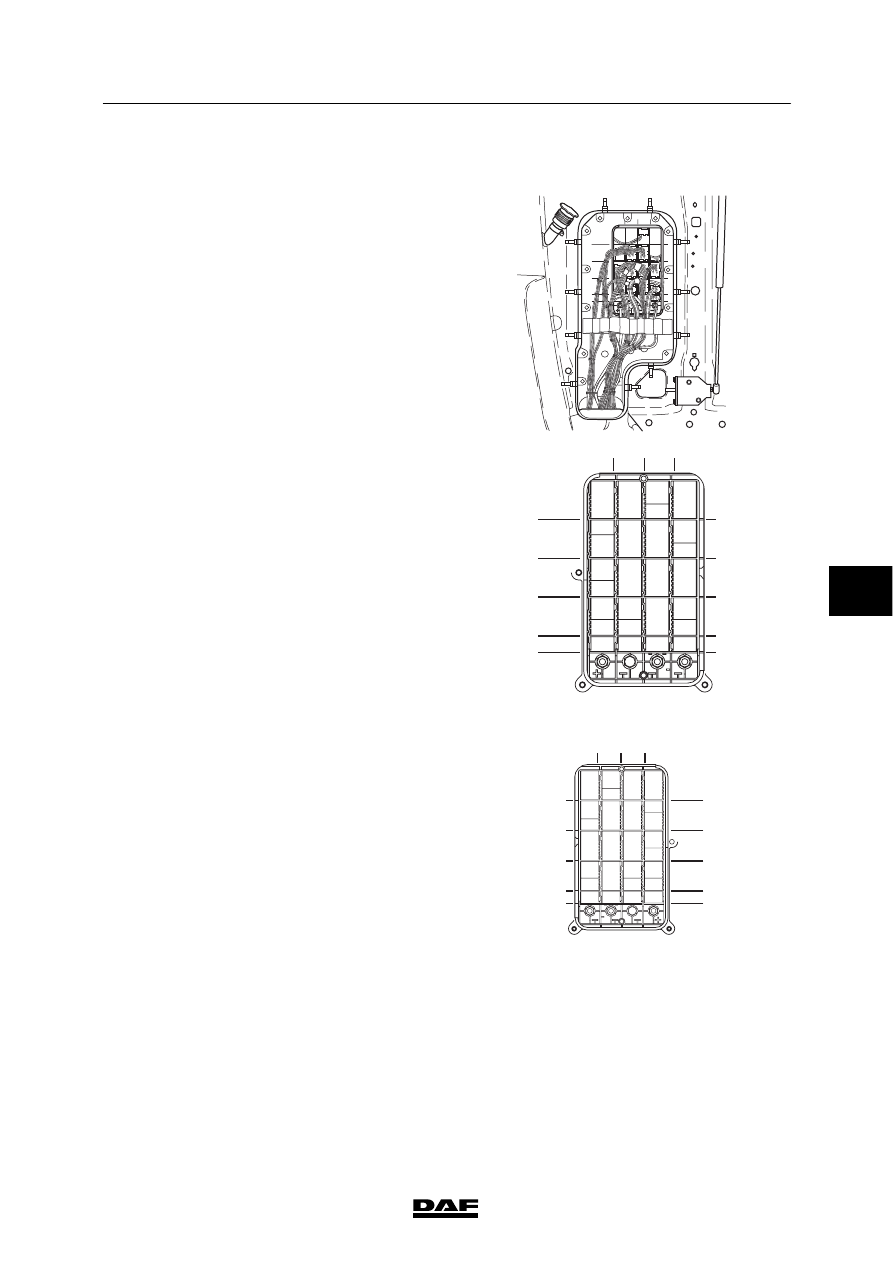

1.2 DASHBOARD LEAD-THROUGH CONNECTORS, GENERAL

A number of connectors are fitted in the
dashboard connector lead-through at the front of
the cab. A number of earth wires and the main
power supply wire are also led through at this
point.

E501059

1

A

B

C

D

2

3

4

5

6

7

8

9

2

3

4
5

7

8

9

10

Seen from the outside looking inwards, the
dashboard connector lead-through appears as
follows.

E501060

1

A

B

C

D

2

3

4

5

6

7

8

9

2

3

4
5

7

8

9

10

Seen from the inside looking outwards, the
dashboard connector lead-through appears as
follows.

E501093

A

B

C

D

2

3

4

5

7

8

9

1

2

3

4

5

6

7

8

9

10

In the descriptions of the various connectors in
the dashboard connector lead-through, the view
is always from the cab.

6

 200332

5

CONNECTION OF ACCESSORIES

Connection of accessories

CF65/75/85 series

1-4

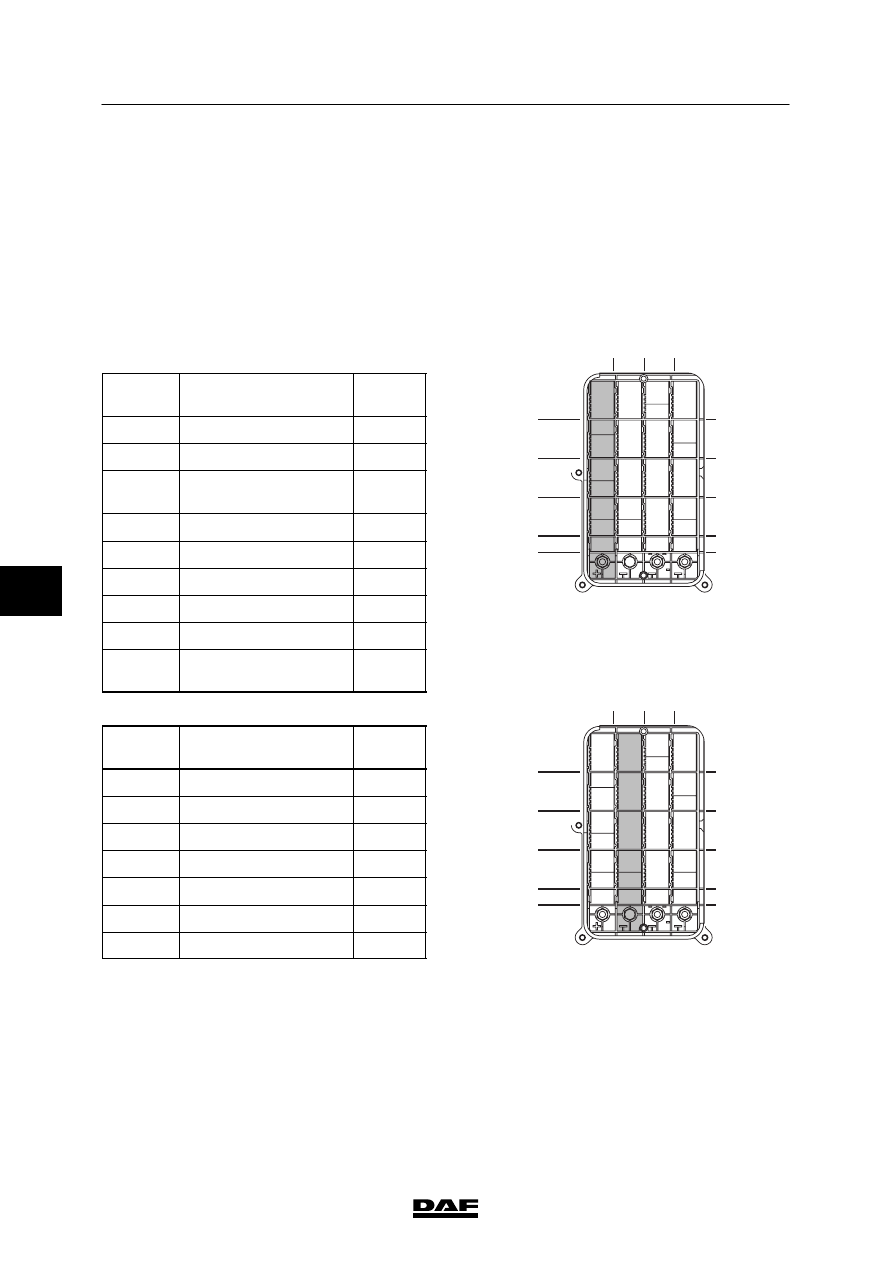

1.3 OVERVIEW OF THE DASHBOARD LEAD-THROUGH CONNECTOR

FUNCTIONS

The panel with the dashboard lead-through
connectors is divided into four columns.
Connectors of the same colour are in the same
column.

Pattern for dashboard lead-through
connectors:

< 0E581142

Column A:

Colour: yellow

Row

number

Function

Number

of pins

1 - 2

Not in use

21

3

Not in use

6

4

Application connector,
engine speed control

12

5

Fuel filter

6

6

Cab heater

12

7

Not in use

6

8

Not in use

12

9

Thermoline

2

10

Power supply before
contact (1000)

1

E501435

1

A

B

C

D

2

3

4

5

6

7

8

9

2

3

4
5

7

8

9

10

Column B:

Colour: grey

Row

number

Function

Number

of pins

1 - 2

Allison gearbox

21

3 - 4

Engine wiring

21

5 - 6

ABS or EBS, rear axle

21

7

ECAS, front axle

6

8

ECAS, rear axle

12

9

ABS, drawn vehicle

2

10

Earth

1

E501436

1

A

B

C

D

2

3

4

5

6

7

8

9

2

3

4
5

7

8

9

10

6
