DAF CF65, CF75, CF85 Series . Manual - part 678

5

CF65/75/85 series

Removal and installation

REPAIRING WIRING

2-1

2. REMOVAL AND INSTALLATION

2.1 REMOVAL AND INSTALLATION, CONNECTORS

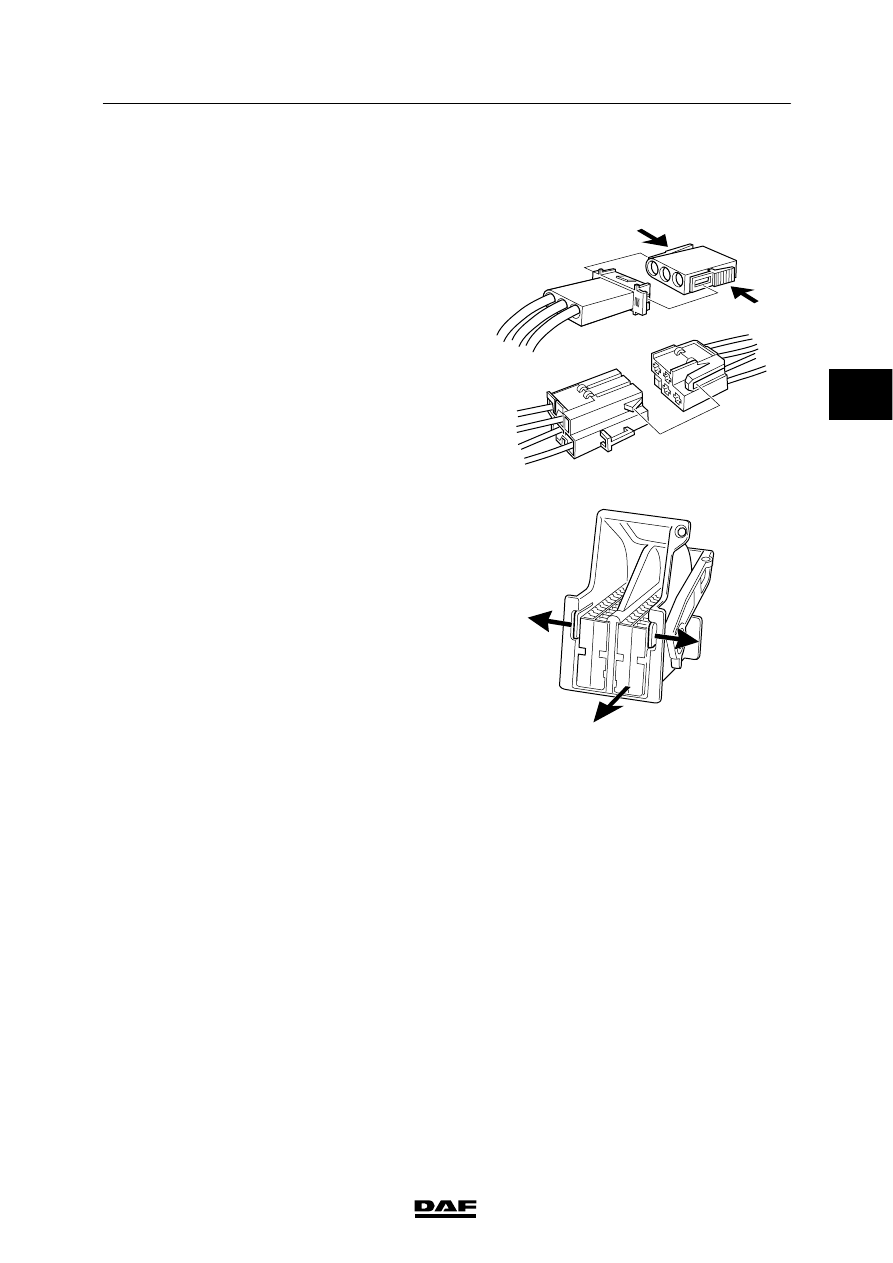

Unlocking the connectors
The connectors can often be locked with one
another or with a component. They can be
divided into:

A.

Active locking.
This means that the lock must be activated.
With this type a lock must often be pressed.

B.

Passive locking.
Opens when the parts are pulled apart with
a certain force.

E501480

A

B

Two connectors in one housing
These connectors consist of two separate
connectors. To remove the contacts first remove
the connectors from the connector housing.
Push the locking lip aside before removal.
The connector can then be slid out of the
connector housing.

Examples:
-

Connector for VIC electronic unit

E501484

3

 200315

5

REPAIRING WIRING

Removal and installation

CF65/75/85 series

2-2

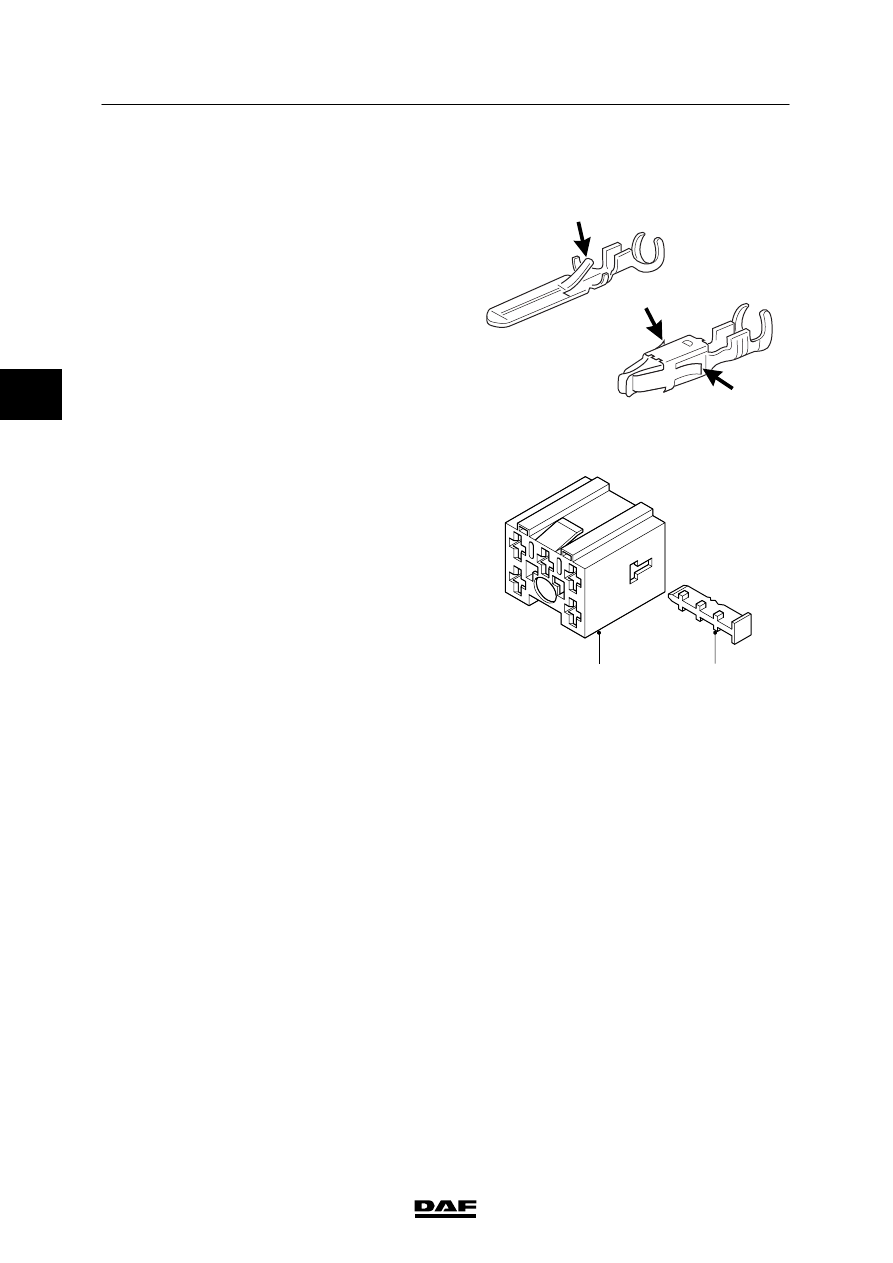

2.2 REMOVAL AND INSTALLATION, CONTACTS

Contact lock
There are various types of contact locks. A few
examples are given below. When a lock is
applied, individually for each contact, this is
called a primary lock. An extra general lock for
several contacts in a connector is a secondary
lock.

Primary contact lock
To keep an individual contact in the connector in
place, a contact is often furnished with one or
more locking bolts. This is a primary lock. These
locking bolts should never be damaged, with a
view to pressing and ejecting the contacts.

E501481

Secondary contact lock
This type of lock is normally used on 2 and
3-row connectors.
For connectors (1) with a locking lip (2) first
remove the lip before removing the contacts.
This is a secondary lock. The locking lip is on
the side of the connector and can usually be
recognised from a colour that is different from
the colour of the connector.
The lip is removed entirely. Now the contacts
can be removed using the proper ejector tool by
unlocking the primary lock.

Examples:
-

Cab connectors

-

Electronic unit connectors

E501483

1

2

3

 200315

5

CF65/75/85 series

Removal and installation

REPAIRING WIRING

2-3

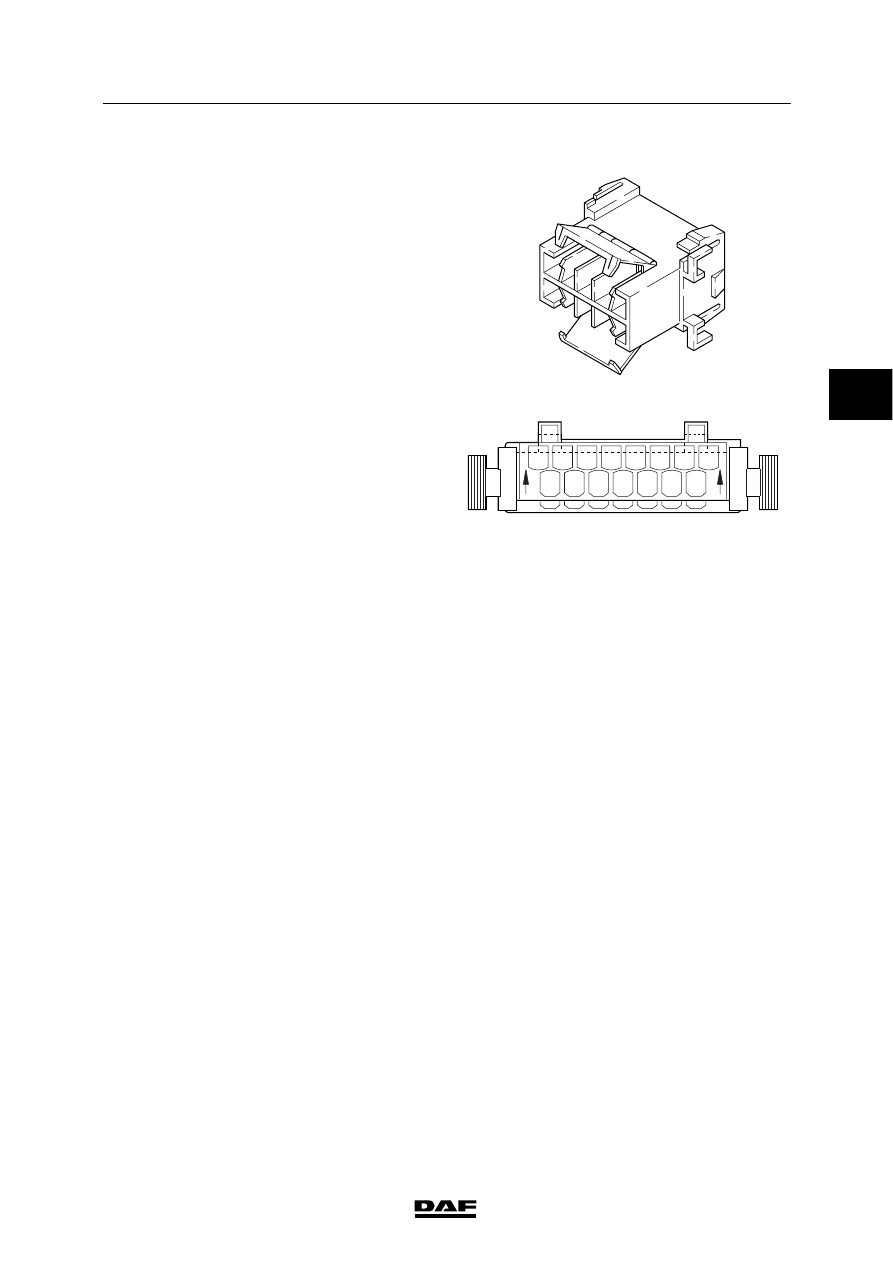

The contacts may also be locked secondarily by
the lower part of the connector. After tilting this
lower part, the contacts can be removed by
unlocking the primary lock using the proper
ejector tool.
This type of lock is used only on 2-row
connectors.

Examples:
-

MTCO connector

E501497

A different type of secondary lock is formed by
two sliding parts of the connector.
The upper half (on the wire insert side) and the
lower half form the extra contact lock.

To unlock this secondary contact lock the upper
half of the connector must be pushed away
slightly in the direction of the arrows on the
connector housing.
The contacts can then be removed from the
connector using the proper ejector tool.

After any installation of wires with contacts, the
connector must be pressed into the lock again. If
this is not done it will not fit into the counterpart.

Application examples:
-

Connector, CDS electronic unit

-

Connector, ECAS-2/3 electronic unit

-

Connector for UPEC electronic unit

E500475

15

8

14

7

13

6

12

5

11

4

10

3

9

2

1

15

8

14

7

13

6

12

5

11

4

10

3

9

2

1

3

 200315

5

REPAIRING WIRING

Removal and installation

CF65/75/85 series

2-4

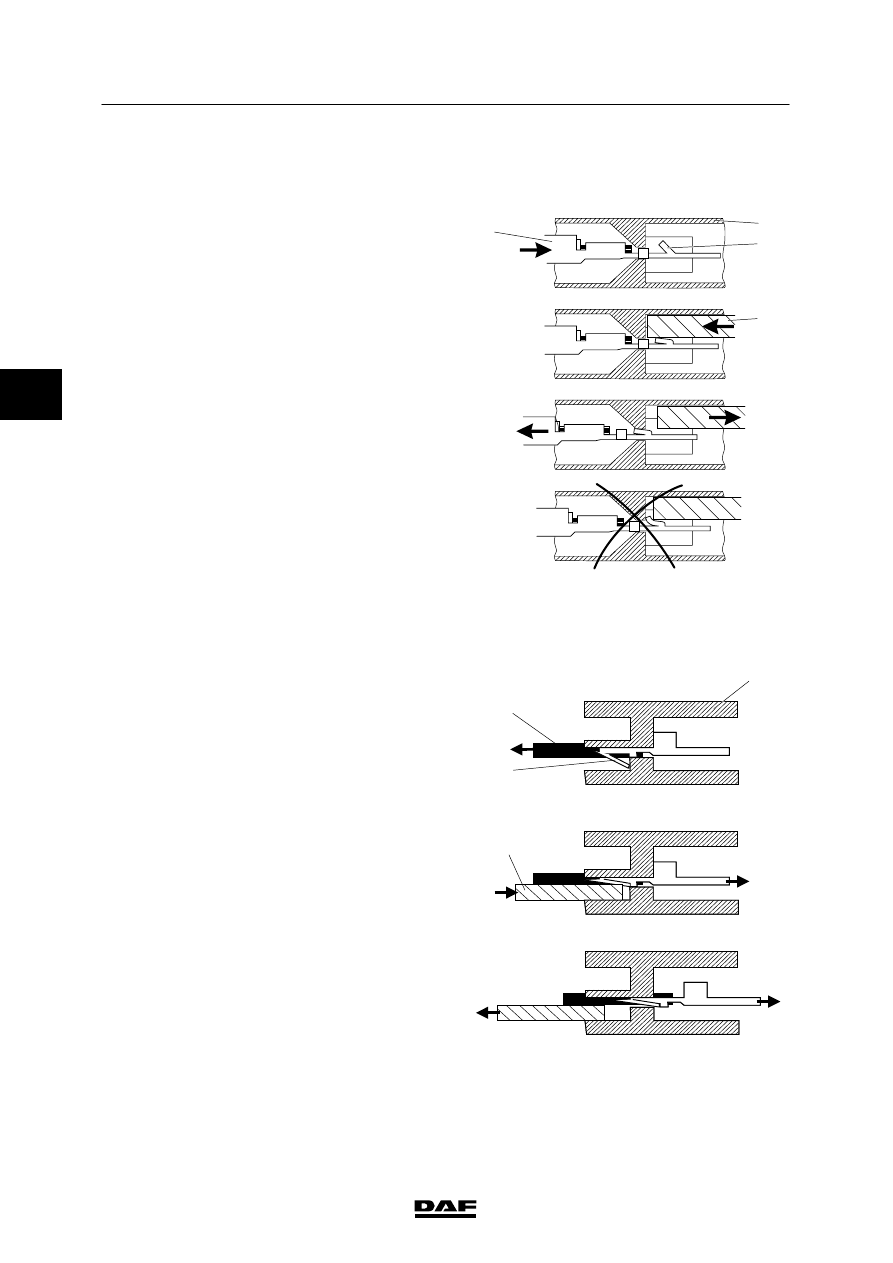

Ejecting contacts
For repair or extension of the wiring a contact
may have to be replaced or added. Using
special ejector tools a contact can be removed
from the connector without being damaged.
For the proper ejector tools, see ‘Parts Rapido’.

1.

Push the wire with contact forwards (1). The
locking bolt (2) is now free from the
connector (3).

2.

Push the proper ejector tool (4) into the
front of the connector. This will push the
locking bolt (2) down.

3.

The contact can now be removed by gently
pulling the wire.

Note:
If the wire is pulled before the ejector tool
pushes the locking bolt down, the contact will
only be fixed in the connector even more.

E501482

1

2

4

3

Contacts are also used in which the locking bolt
(2) is on the rear of the connector (3).

1.

Pull the wire and contact backwards (1).
The locking bolt (2) is now free from the
connector (3).

2.

Push the proper ejector tool (4) into the
back of the connector. This will push the
locking bolt (2) up.

3.

The contact can now be removed by gently
pushing the wire forwards.

Note:
Here the locking bolt works exactly the opposite
to the usual connectors.

Application examples:
-

EMAS pressure sensor connector

-

Accelerator sensor connector, CF series /
XF series

For each contact a specific ejector tool is
required.
The proper ejector tool for each contact can be
found through ‘Parts Rapido’.

E501696

1

4

2

3

3

 200315
