5

ELECTRICAL SYSTEM:

OPTIONS AND SPECIAL APPLICATIONS

Electrical system: options and special

applications from chassis number 0E678692

CF65/75/85 Series ≥0E621376

3-2

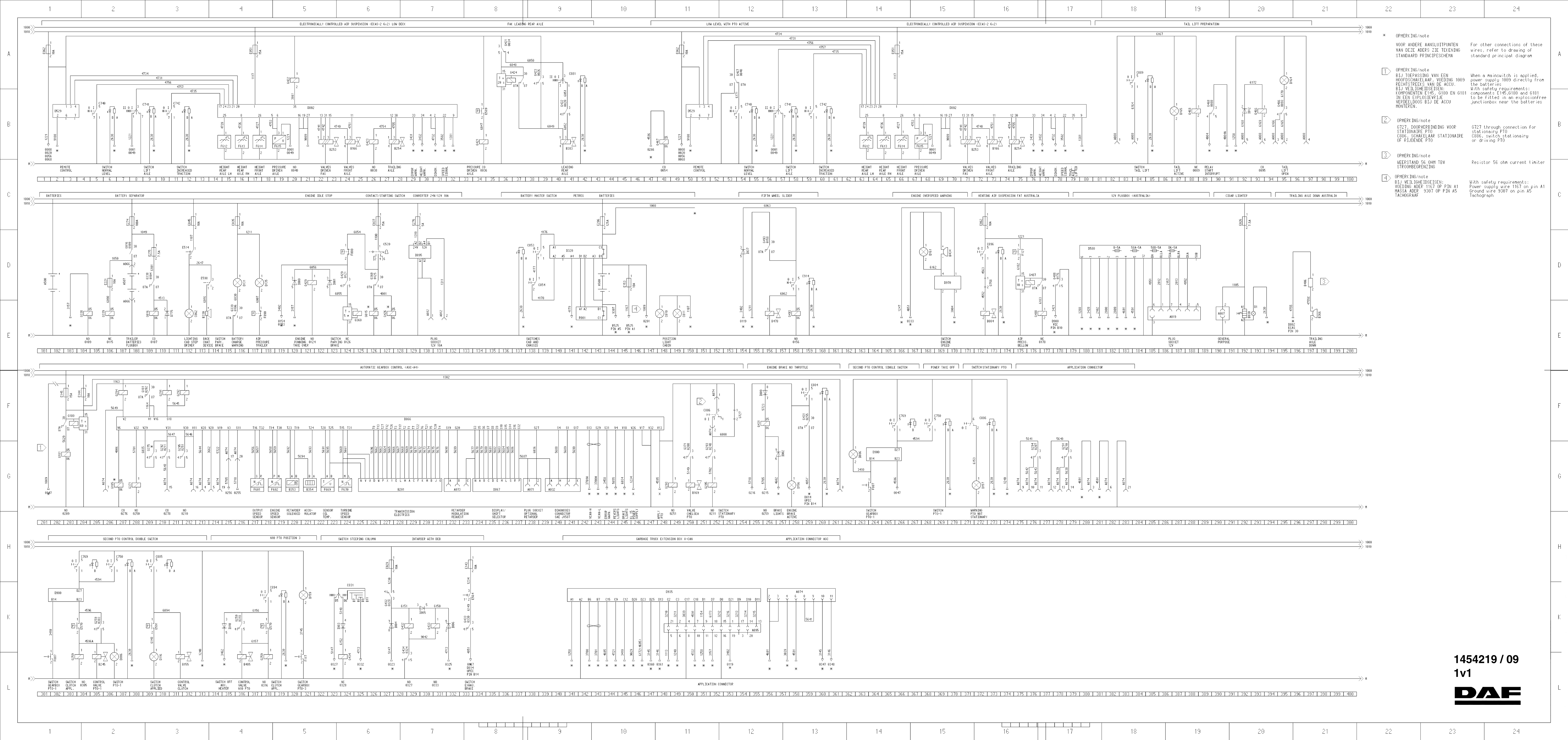

3.2 OVERVIEW OF BASIC CODES FOR CIRCUIT DIAGRAM 1454219/09

Basic code

number

Description

Number on search

bar

A007

Connector, 24 V (2-pin)

190

A012

Connector, 24 V (2-pin)

130, 131

A019

Connector, 12 V (7-pin)

186

A032

AGC diagnostic connector

239

A066

Application connector, engine speed control

107, 108

A071

Automatic gearbox connector, intarder functions

238

A073

Automatic gearbox connector, operation

232

A074

Automatic gearbox connector, superstructure

206, 212, 213, 214,

215, 216, 252, 261,

275, 276, 277, 278,

279, 280, 282, 283,

358

A088

Superstructure connector, tail lift (7-pin)

82, 84, 92, 93, 94,

95, 97

A095

Refuse collection vehicle superstructure application

connector

355

A500

Batteries (2x)

101, 143

A507

Batteries for superstructure/radio/tail lift (2x)

107

B030

Cigar lighter, driver’s side

192

B084

Air suspension valve, bleeding

173

B155

2nd PTO control valve

312

B166

ECAS valve , front axle

24, 73

B169

PTO control valve, Chelsea

250

B201

Internal electrical components for automatic gearbox

228

B245

PTO 1 control valve

305

B253

ECAS valve, driven axle, air supply

23, 71

B254

ECAS valve, steered leading rear axle/trailing axle,

lifting bellows

28, 75

B330

Buzzer indicating door open, handbrake not in use

113

B353

Automatic gearbox control solenoid, retarder

220

B354

Automatic gearbox accumulator, retarder

221

B366

Buzzer indicating trailing axle lowering

198

B383

ECAS valve, FAK/FTM leading rear axle

41

12

 200520

5

CF65/75/85 Series ≥0E621376

Electrical system: options and special

applications from chassis number 0E678692

ELECTRICAL SYSTEM:

OPTIONS AND SPECIAL APPLICATIONS

3-3

Basic code

number

Description

Number on search

bar

B405

3rd PTO control valve

316

B406

Resistor, trailing axle lowering

197

B434

Buzzer indicating engine speed too high

170

B478

Fifth wheel guide valve

156

C010

Marker lights, left

148

C011

Marker lights, right

150

C062

Stepwell lighting, left

113

C539

Accessories / ignition / starter switch

127

C740

ECAS switch, normal level

5, 54

C741

ECAS switch, axle lifting

9, 57

C742

Traction assistance switch

11, 60

C750

PTO 1 switch

269, 307

C769

PTO operation switch

266, 304

C831

Cruise control/engine speed control/retarder stalk

switch

324

C853

Cab main switch

138

C854

Chassis main switch

139

C881

ECAS switch, lifting axle

41

C884

Engine brake switch, retarder function

259

C885

Clutch operation switch

310

C886

Idling PTO switch

251, 272

C889

Tail lift switch

84

C894

3rd PTO switch

318

C896

Airglide air suspension bleed switch

173

C914

Fifth wheel guide switch

159

D086

PTO warning light (orange)

263, 307

D116

Warning lamp (red) for second operation, PTO on

310

D131

Warning lamp (red), semi-trailer connection

116

D135

Warning lamp, semi-trailer air pressure

118

D156

Engine brake warning lamp, retarder function

258

D157

Idling PTO warning lamp

272

D159

3rd PTO warning lamp

321

D161

Warning lamp indicating engine speed too high

168

12

 200520

5

ELECTRICAL SYSTEM:

OPTIONS AND SPECIAL APPLICATIONS

Electrical system: options and special

applications from chassis number 0E678692

CF65/75/85 Series ≥0E621376

3-4

Basic code

number

Description

Number on search

bar

D164

Warning lamp, tail lift open

96

D165

Warning lamp, tail lift operated

87

D529

Remote control system, ECAS

2, 50

D580

Electronic unit, 24/12V converter, with power supply for

radio memory

180

D775

Diode, battery partition, semi-trailer

111

D802

Electronic unit, ECAS-2

21, 70

D866

Electronic unit, AGC-A4 automatic gearbox control

228

D867

Automatic gearbox selector

235

D895

Electronic unit, converter (10 A) with power supply for

radio memory

129

D900

VIC electronic unit

264, 302

D935

CAN extension box CXB

348

D970

Electronic unit for engine speed switch

169

E026

Fuse, cigar lighter/door switches/electronic unit, 24/12

V converter with power supply for radio memory

192

E029

Fuse, intarder/engine brake

327

E035

Fuse, instruments and warning lamps/parking brake

switch/power supply after contact

115

E037

Fuse, ignition switch

126

E045

Fuse, interior lighting

112

E051

Fuse, ECAS/EMAS

17, 65

E062

Fuse, ECAS/EMAS mechanical lifting gear

1, 49, 172

E143

Fuse, UPEC/tachograph/alarm

system/immobiliser/ABS-D/ABS/ASR-E

333

E144

Fuse, AGC-A automatic gearbox

204

E145

Fuse, AGC-A automatic gearbox

202

E153

Fuse, main switch for timer/engine stop/main switch

power supply

145

E221

Fuse for superstructure

106

E274

Main fuse, battery partition

107

E275

Fuse, battery partition

109

E276

Fuse, converter

129
