5

CF65/75/85 Series ≥0E621376

Electrical system: options and special

applications from chassis number 0E615715

ELECTRICAL SYSTEM:

OPTIONS AND SPECIAL APPLICATIONS

2-1

2. ELECTRICAL SYSTEM: OPTIONS AND SPECIAL APPLICATIONS

FROM CHASSIS NUMBER 0E615715

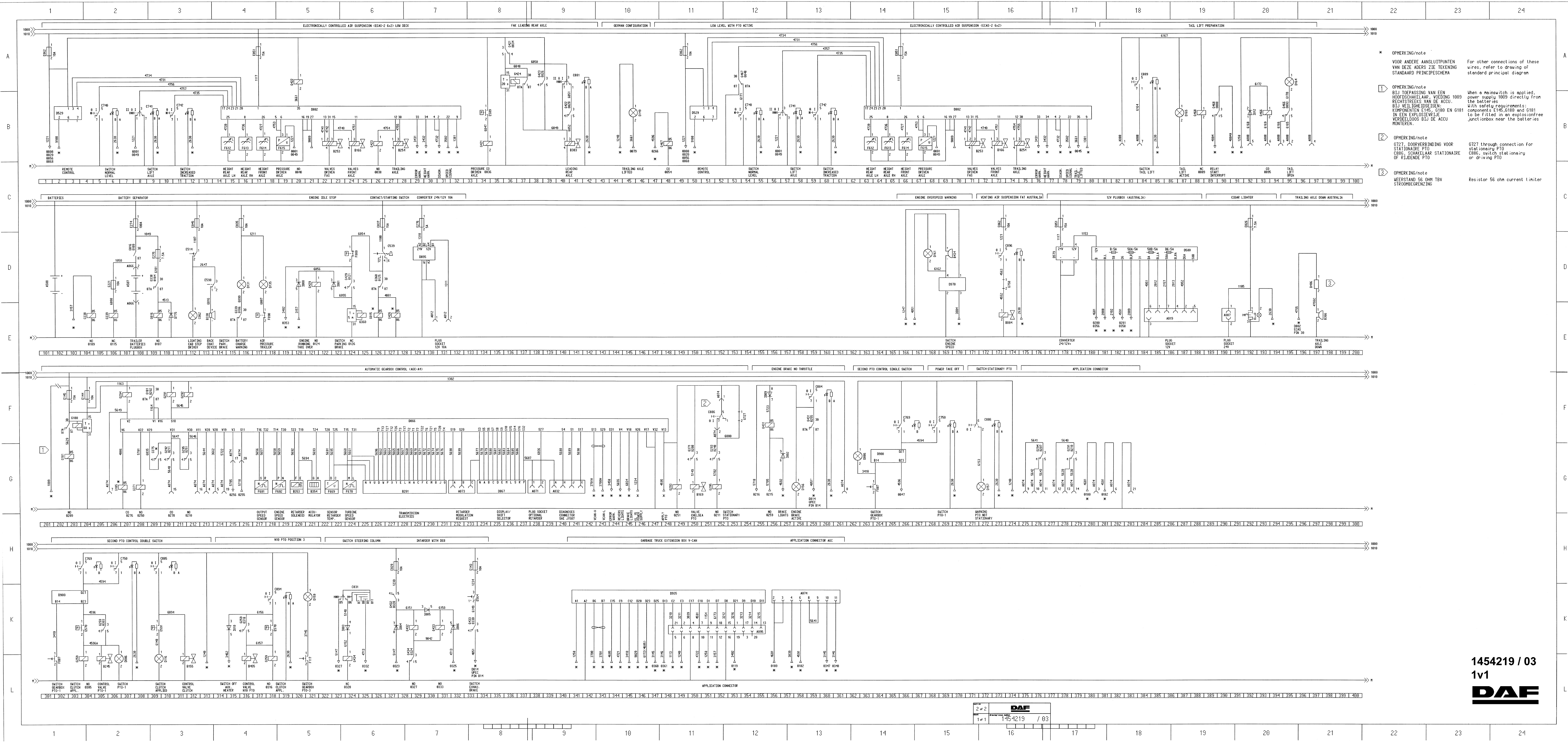

2.1 CIRCUIT DIAGRAM 1454219/03

This page can be used to make your own notes

on the circuit diagram.

12

 200520

5

ELECTRICAL SYSTEM:

OPTIONS AND SPECIAL APPLICATIONS

Electrical system: options and special

applications from chassis number 0E615715

CF65/75/85 Series ≥0E621376

2-2

2.2 OVERVIEW OF BASIC CODES FOR CIRCUIT DIAGRAM 1454219/03

Basic code

number

Description

Number on search

bar

A007

24V socket (2-pin)

190

A012

12V socket, 2-pin

130, 131

A019

12V socket (7-pin)

186

A032

AGC automatic gearbox diagnostics socket

239

A066

Semi-trailer socket (2-pin)

107, 108

A071

Automatic gearbox socket, intarder functions

238

A073

Automatic gearbox socket, operation

232

A074

Automatic gearbox socket, superstructure

206, 210, 212, 213,

214, 215, 216, 252,

261, 275, 276, 277,

278, 279, 280, 282,

283, 359

A088

Superstructure socket, tail lift (21-pin)

82, 84, 92, 93,

94, 95, 97

A095

Application connector

355

A500

Batteries (2x)

101

A507

Batteries for superstructure/radio/tail lift (2x)

107

B030

Cigar lighter, driver’s side

192

B084

Air suspension bleed valve

174

B155

Operation valve, PTO, 2nd

312

B166

ECAS valve, front axle

24, 73

B169

PTO operation valve, Chelsea

250

B201

Internal electrical components for AGC automatic

gearbox

228

B245

PTO operation valve

305

B253

ECAS valve, driven axle left/right, air supply

23, 71

B254

ECAS valve, steered leading rear axle/trailing axle

left/right, lifting bellows

28, 75

B330

Buzzer indicating door open, handbrake not in use

114

B353

Automatic gearbox control solenoid, retarder

220

B354

Accumulator, AGC-A4 automatic gearbox

221

12

 200520

5

CF65/75/85 Series ≥0E621376

Electrical system: options and special

applications from chassis number 0E615715

ELECTRICAL SYSTEM:

OPTIONS AND SPECIAL APPLICATIONS

2-3

Basic code

number

Description

Number on search

bar

B366

Buzzer indicating trailing axle lowering

198

B383

ECAS valve, FAK/FTM leading rear axle

41

B405

Operation valve, PTO, 3rd

316

B406

Resistor, trailing axle lowering

197

B434

Buzzer indicating engine speed too high

170

C062

Cab stepwell lighting, driver’s side

113

C539

Accessories/ignition/starter switch

127

C740

ECAS switch, normal level

5, 54

C741

ECAS switch, axle lifting

9, 57

C742

Traction assistance switch

11, 60

C750

PTO operation switch

269, 307

C769

PTO operation switch

266, 304

C831

Cruise control/engine speed control/retarder stalk

switch

324

C881

ECAS switch, lifting

41

C884

Engine brake switch, retarder function

259

C885

Clutch operation switch

310

C886

PTO switch, idling

251, 272

C889

Tail lift switch

84

C894

Operation switch, PTO, 3rd

318

C896

Air suspension bleed switch

174

D086

PTO warning light (orange)

263, 307

D116

Warning lamp (red) for second operation, PTO on

310

D131

Warning lamp (red), semi-trailer connection

116

D135

Warning lamp, semi-trailer air pressure

118

D149

Warning lamp, lifting axle lifted

46

D156

Engine brake warning lamp, retarder function

258

D157

Warning lamp, idling PTO

272

D159

Warning lamp, PTO, 3rd

321

D161

Warning lamp indicating engine speed too high

168

D164

Warning lamp, tail lift open

96

D165

Warning lamp, tail lift operated

87

D529

Electronic unit, ECAS remote control

2, 50

12
