Fault finding

DIAGNOSTICS

1-1

1. FAULT FINDING

The following test equipment and tools can be

used to trace faults.

1. The best instrument for this is a digital

multimeter. This instrument can be used to

measure voltages, currents and resistances

avoiding reading errors, and it can be used

to trace virtually any faults.

2. Many, but not all, faults are easily traced by

means of warning lamps. Failures caused

by poor earthing cannot normally be

detected by a warning lamp or buzzer.

The most frequently occurring faults are:

a.

short circuit

b.

open circuits

c.

earthing problems (poor earthing due to

corrosion).

1

 200520

5

DIAGNOSTICS

Fault finding

CF65/75/85 Series ≥0E621376

1-2

1.1 SHORT CIRCUITS

A short circuit is caused by a positive wire

shorting to earth somewhere. In most cases this

will cause a fuse to blow.

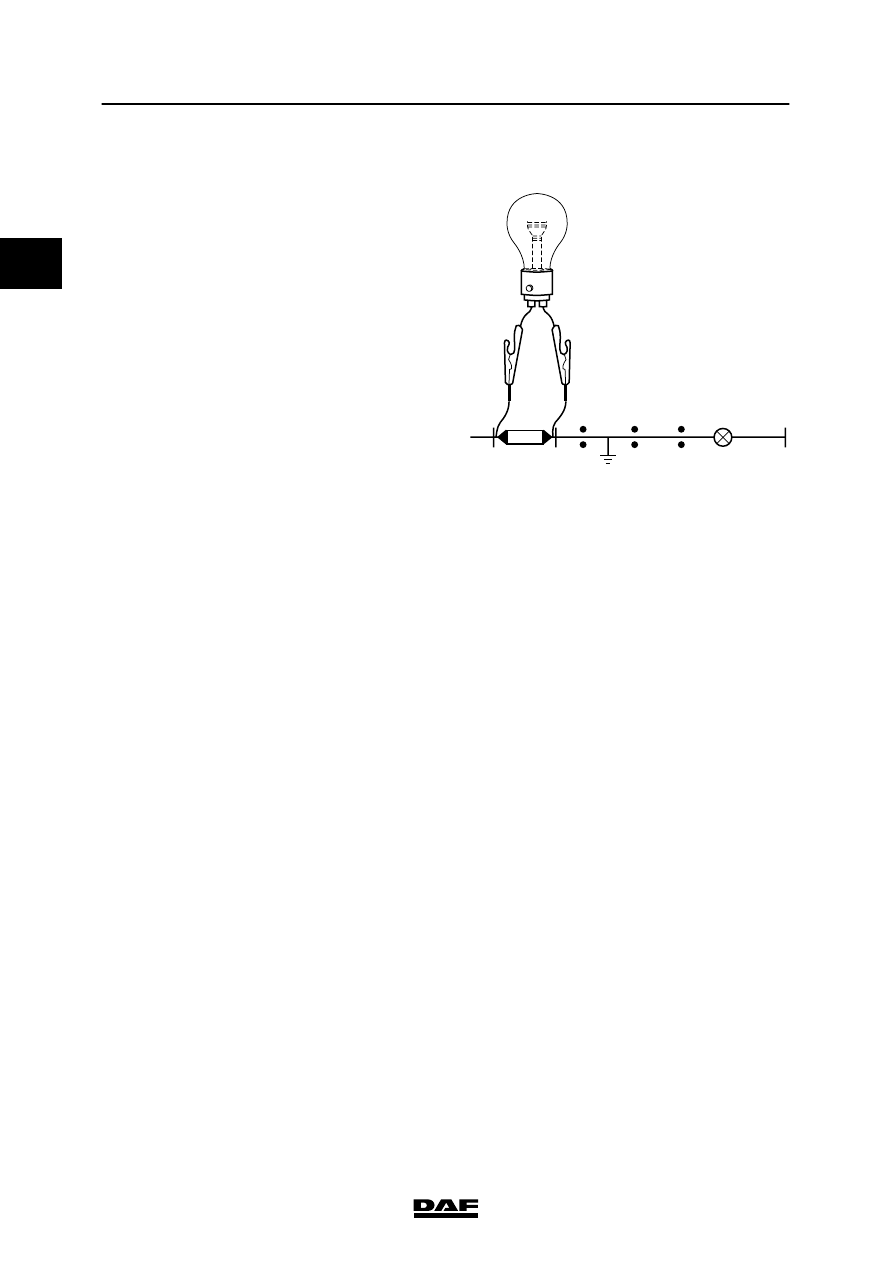

To remedy this failure, use a test lamp of

approximately 70W. First check the diagram to

see which consumers are connected to the fuse

in question, and then switch them all off.

Remove the fuse and connect the test lamp in

its place. Now switch each of the consumers on

and off one by one. If the lamp comes on very

brightly when a consumer is switched on, the

fault is almost certainly in the wiring of that

consumer. Now check the diagram to see via

which connectors the consumer is connected.

Now disconnect the first wiring connection (as

seen from the fuse).

If the lamp is still bright, the fault is between the

fuse and this wiring connection.

If, however, the lamp goes out, the fault is

somewhere further on in the wiring.

Now reconnect the connectors and disconnect

the next wiring connection. If the lamp is still

bright, the failure is between these two wiring

connections.

However, if the lamp goes out again, the

fault-finding procedure must be continued.

The faulty wiring section can be found in this

way.

W 5 03 013
