DAF CF65, CF75, CF85 Series . Manual - part 390

3

CF65/75/85 series

Disassembly and assembly

PTO

5-5

5.

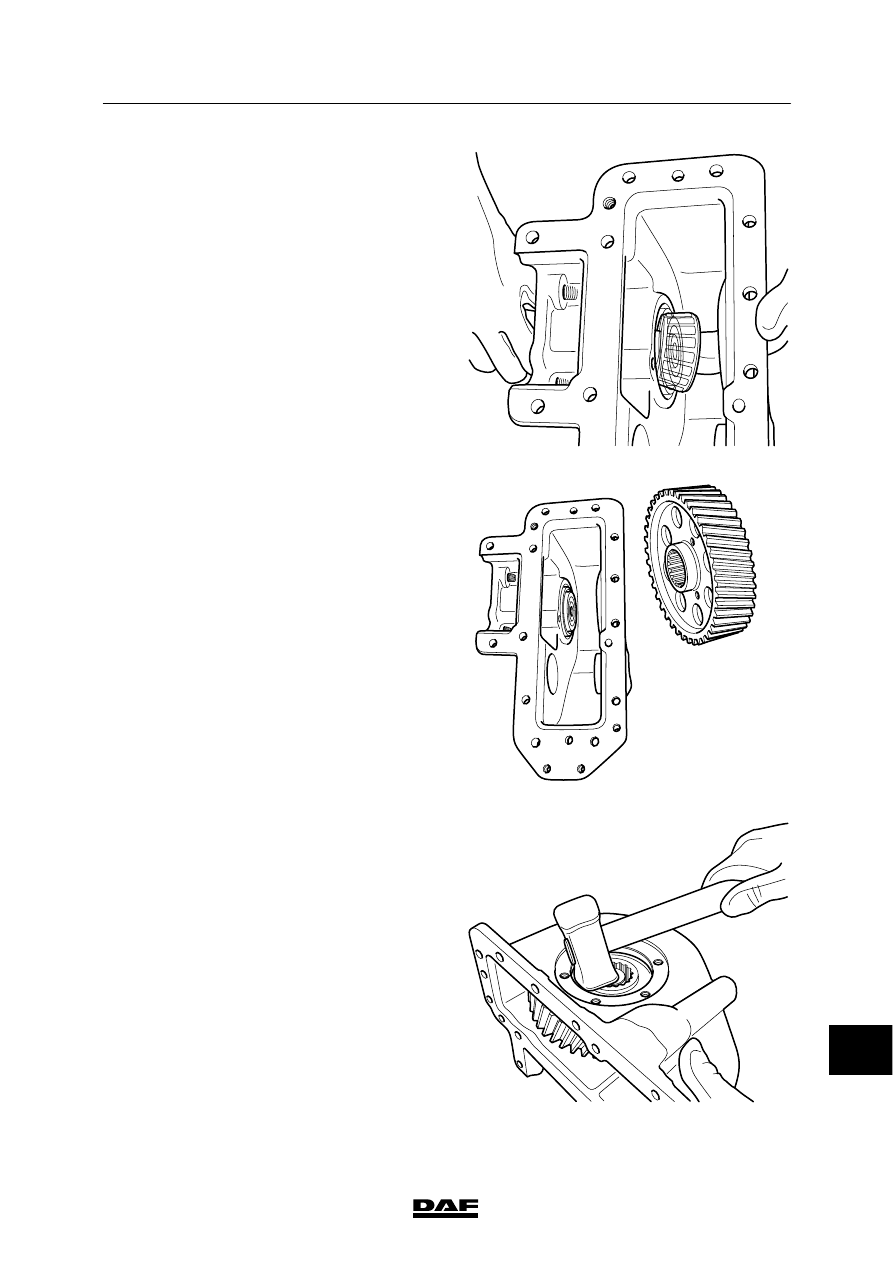

Fit the prop shaft and the second inner
bearing into the PTO housing.

V300645

6.

Use a plastic or copper mallet to install the
drive sprocket in the PTO housing.

V300646

V300647

13

ᓻ 200337

3

PTO

Disassembly and assembly

CF65/75/85 series

5-6

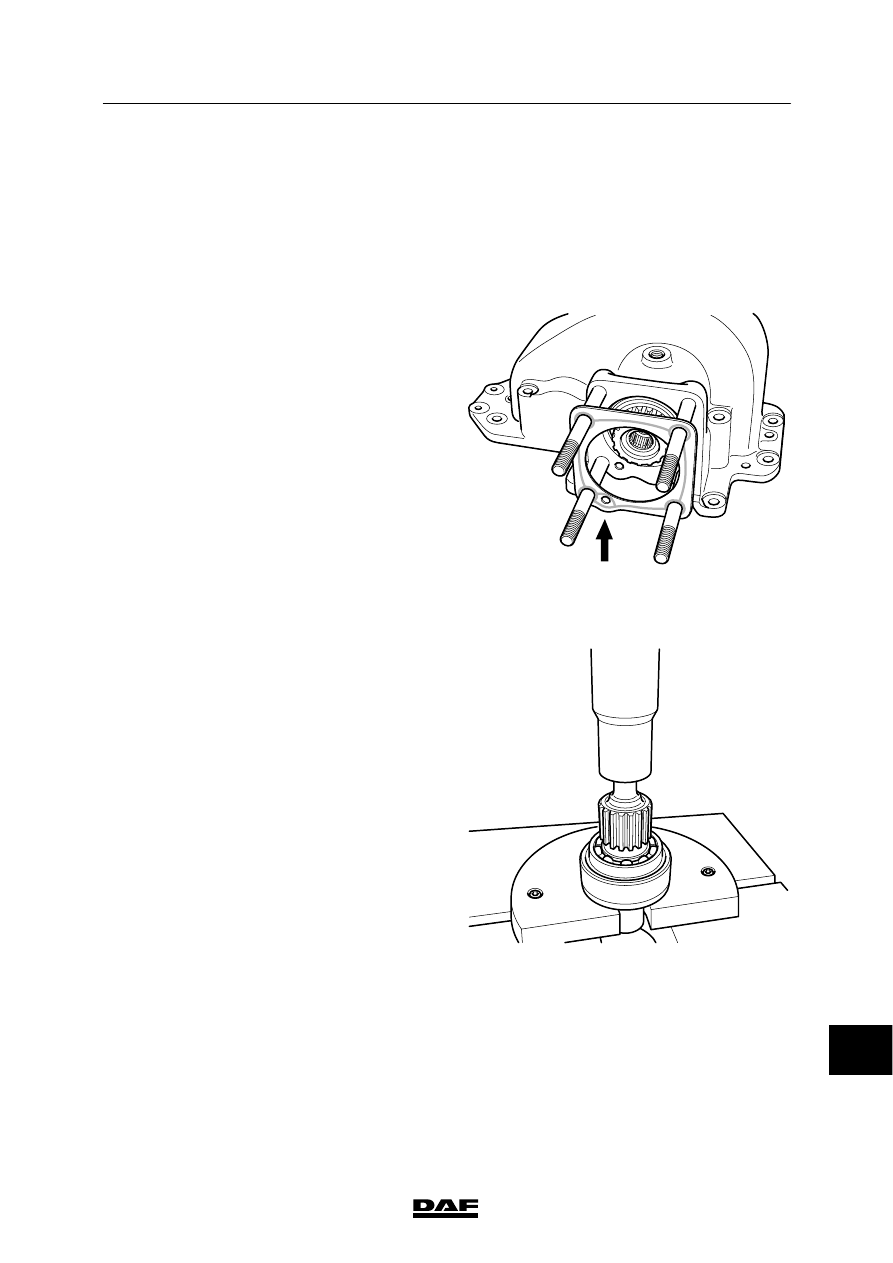

7.

Place a driving tool underneath the drive
sprocket.

V300648

8.

Now press the prop shaft into the second
inner bearing and drive sprocket, which are
already in the PTO housing.

V300649

9.

Place the mounting ring onto the prop shaft
and clamp it firmly into a vice. Now place
the PTO housing with prop shaft onto the
mounting ring.

10. Apply Loctite to the prop shaft lock nut and

tighten it to the specified torque. See
“Technical data”.

V300642

1

13

ᓻ 200337

3

CF65/75/85 series

Disassembly and assembly

PTO

5-7

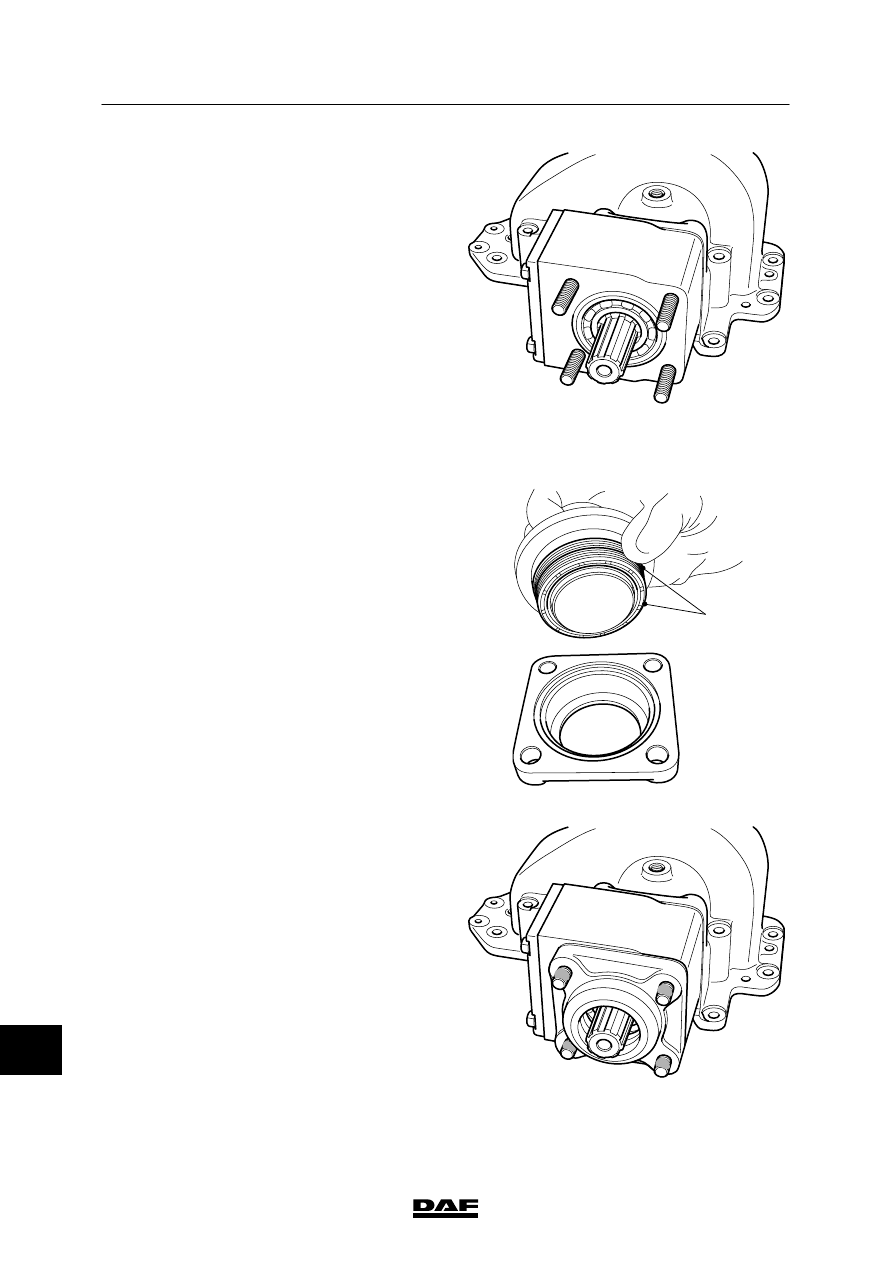

11. Fit a gasket and the cover on the

PTO housing next to the lock nut and
tighten the attachment bolts to the specified
torque. See “Technical data”.

12. Turn the PTO housing round. If necessary,

apply Loctite to the studs and tighten them
to the specified torque. See “Technical
data”.

13. Fit the gasket and the drive housing.

Make sure that the oil channel in the gasket
is exactly opposite the lubricating hole in the
PTO housing.

V300650

14. If necessary, fit the bearing onto the short

drive shaft. Now place the circlip in the
bearing.

V300651

13

ᓻ 200337

3

PTO

Disassembly and assembly

CF65/75/85 series

5-8

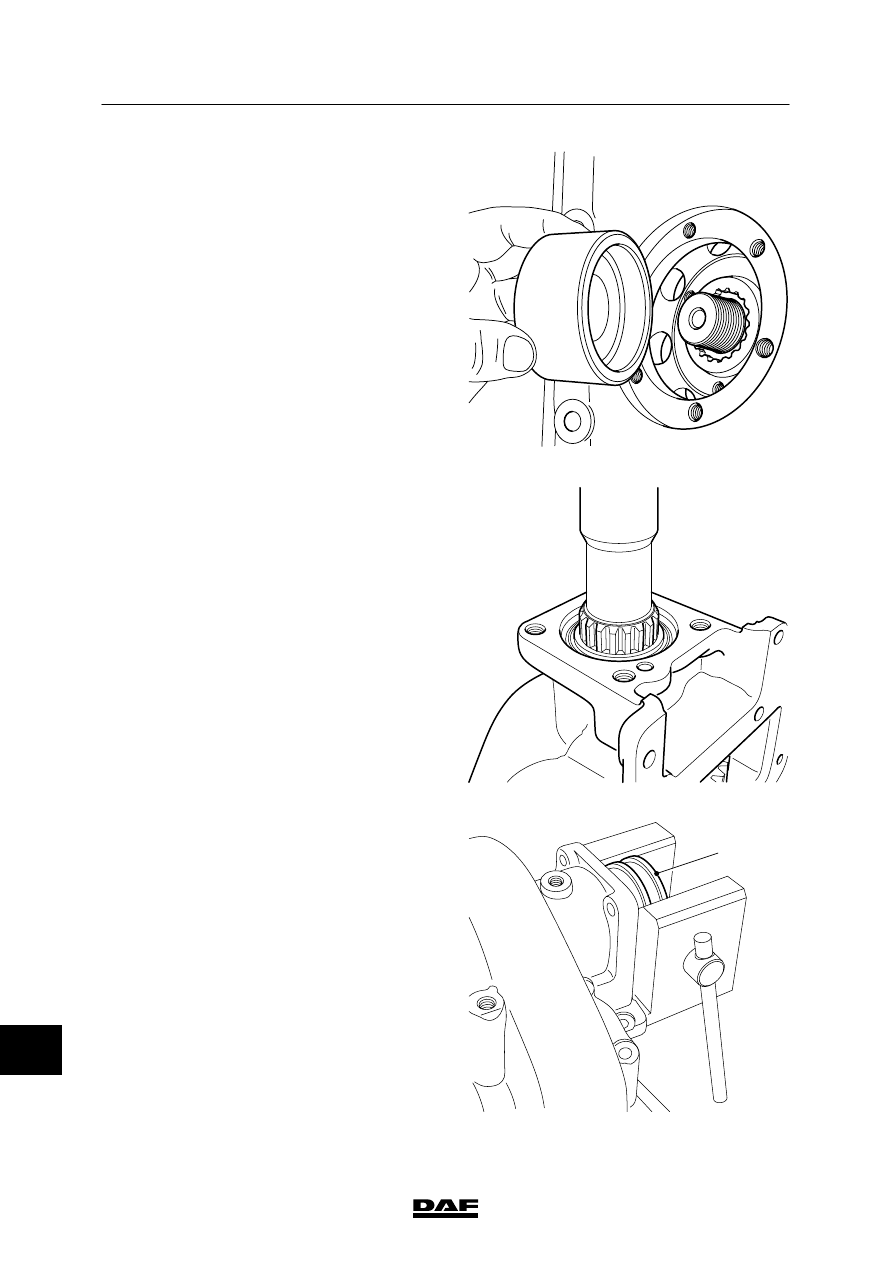

15. Fit the short drive shaft in the drive housing

so that the circlip abuts the drive housing.

V300652

16. If necessary, fit the shaft seals (1) in the

cover.

17. If necessary, fit the cover with the gasket

and oil seal and tighten the attachment nuts
to the specified torque. See “Technical
data”.

V300653

1

18. Apply sealant to the studs and tighten the

attachment nuts to the specified torque. See
“Technical data”.

19. If necessary, fit the drive flange.

20. If necessary, fit the sealing ring and O-ring

and tighten the attachment bolt to the
specified torque. See “Technical data”.

V300654

13

ᓻ 200337
