DAF CF65, CF75, CF85 Series . Manual - part 339





3

CF65/75/85 series

Removal and installation, gearbox

EATON FS/6309A GEARBOX

3-3

3.2 REMOVAL AND INSTALLATION, DRIVE FLANGE

Removing the drive flange
1.

Place a reference mark on the prop shaft in
relation to the flange.

2.

Remove the bolts that attach the prop shaft
to the flange.

3.

Support the prop shaft from a suitable
location on the chassis.

4.

Support the prop shaft from a suitable
location on the chassis.

5.

Fit special tool (DAF No. 0484977) to hold
the drive flange in position. Remove the
lock nut and ring.

6.

Remove the flange with a suitable puller.

Note:
In order to prevent the synchroniser for the
high/low transmission ratios from coming
loose, the output shaft must not slide out of
the bearing.

Installing the drive flange
1.

Place the flange on the output shaft.

2.

Place a shim between the flange and the
lock nut and turn the flange in the oil seal.
Remove the lock nut and shim.

3.

Fit special tool (DAF No. 0484977) to the
flange. Fit a new lock nut. Tighten the lock
nut to the specified torque. See “Technical
data”.

4.

Align the markings. Fit the prop shaft to the
flange. Tighten the attachment bolts to the
specified torque. See “Technical data”.

8

ᓻ 0111

3

EATON FS/6309A GEARBOX

Removal and installation, gearbox

CF65/75/85 series

3-4

3.3 REMOVAL AND INSTALLATION, OUTPUT SHAFT OIL SEAL

Removing the output shaft oil seal
1.

Remove the drive flange.

2.

Remove the attachment bolts from the oil
seal housing. Remove the oil seal housing.
Remove the oil seal.

3.

Clean the contact surfaces of the oil seal
and the seal housing.

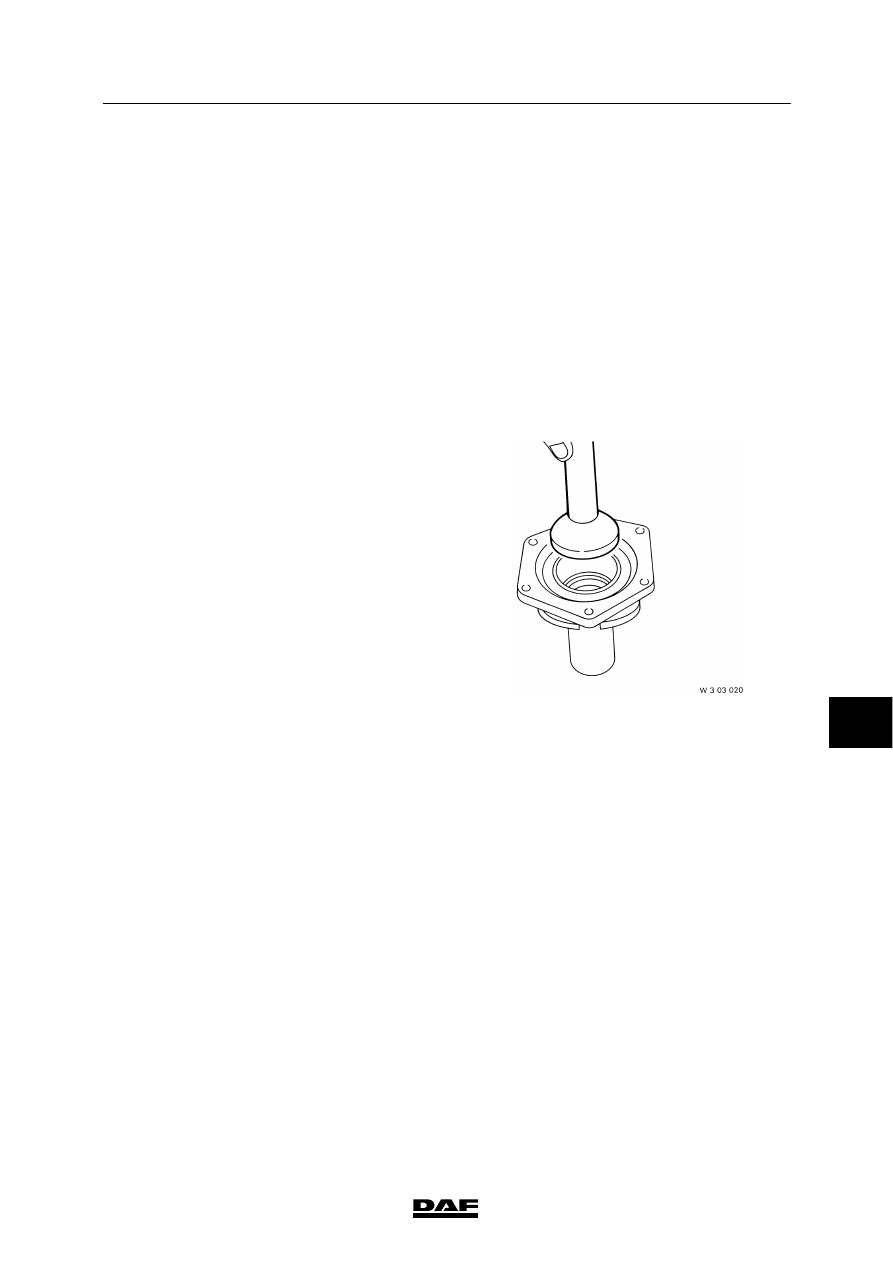

Installing the output shaft oil seal
1.

Press the oil seal into its housing with
special tool (DAF No. 1329358).

2.

Apply sealant to the contact surface of the
oil seal housing.

3.

Fit the sealing housing and tighten the bolts
to the specified torque. See “Technical
data”.

4.

Apply grease to the lip of the oil seal.

5.

Fit the drive flange.

6.

If necessary, top up the gearbox. See
“Technical data”.

8

ᓻ 0111

3

CF65/75/85 series

Removal and installation, gearbox

EATON FS/6309A GEARBOX

3-5

3.4 REMOVAL AND INSTALLATION, GEARBOX FRONT COVER SEALING RING

Removing the gearbox front cover oil seal
1.

Remove the gearbox.

2.

Disconnect the clutch housing and the
clutch release assembly.

3.

Remove the attachment bolts from the
gearbox front cover. Remove the gearbox
front cover. Clean the contact surfaces of
the gearbox front cover and the gearbox
housing.

4.

Remove the oil seal from the gearbox front
cover.

Installing the gearbox front cover oil seal
1.

Fit the oil seal in the gearbox front cover
using special tool (DAF No. 1329354).

2.

Apply sealant to the contact surface of the
gearbox front cover. Fit the gearbox front
cover. Tighten the attachment bolts to the
specified torque. See “Technical data”.

3.

Fit the clutch housing and clutch release
assembly to the gearbox. Tighten the
attachment bolts to the specified torque.
See “Technical data”.

4.

Fit the gearbox.

8

ᓻ 0111

3

EATON FS/6309A GEARBOX

Removal and installation, gearbox

CF65/75/85 series

3-6

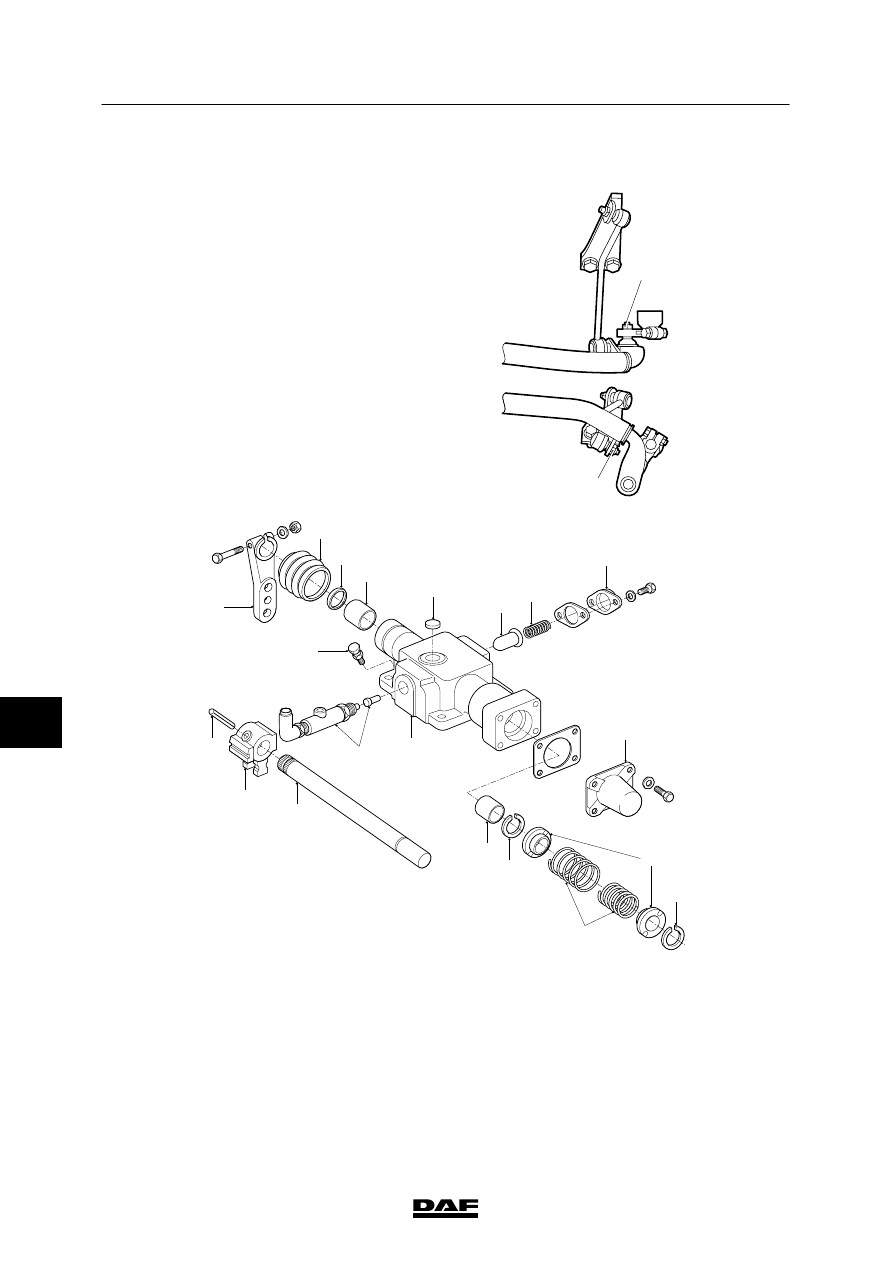

3.5 REMOVAL AND INSTALLATION, SELECTOR SHAFT OIL SEAL

Removing the selector shaft oil seal
1.

Remove the nut (4) of the ball joint of the
control rod on the selector shaft lever and
the nut (5) of the torque rod.
Hang the control rod on the chassis.

2.

Remove the selector shaft lever locking
bolt. Then remove the selector shaft lever
(1) together with the rubber sleeve (2).

V300407

4

5

1

20

2

3

4

8

5

14

6

9

10

15

16

17

18

19

12

11

13

7

V3 00 475

8

ᓻ 0111
