DAF CF65, CF75, CF85 Series . Manual - part 330

3

CF65/75/85 series

General

ZF 8/16S-151/181 AND 16S-221 GEARBOXES

1-1

1. GENERAL

Gearbox type
Each gearbox has a type-plate attached to it,
indicating the type of gearbox. This data is also
stated on the identity card of the relevant
vehicle.

ZF gearbox type-plate
1.

Type of gearbox

2.

Series no. (ZF)

3.

Parts list (ZF)

4.

Specification no.

5.

Pulse generator ratio

6.

Gearbox ratio

7.

Engine speed using PTO

8.

PTO speed

9.

Gearbox oil capacity

10. Oil specification

V300049

1

2

4
5

3

8

6

7

10

9

ᓻ 200337

7

3

ZF 8/16S-151/181 AND 16S-221 GEARBOXES

General

CF65/75/85 series

1-2

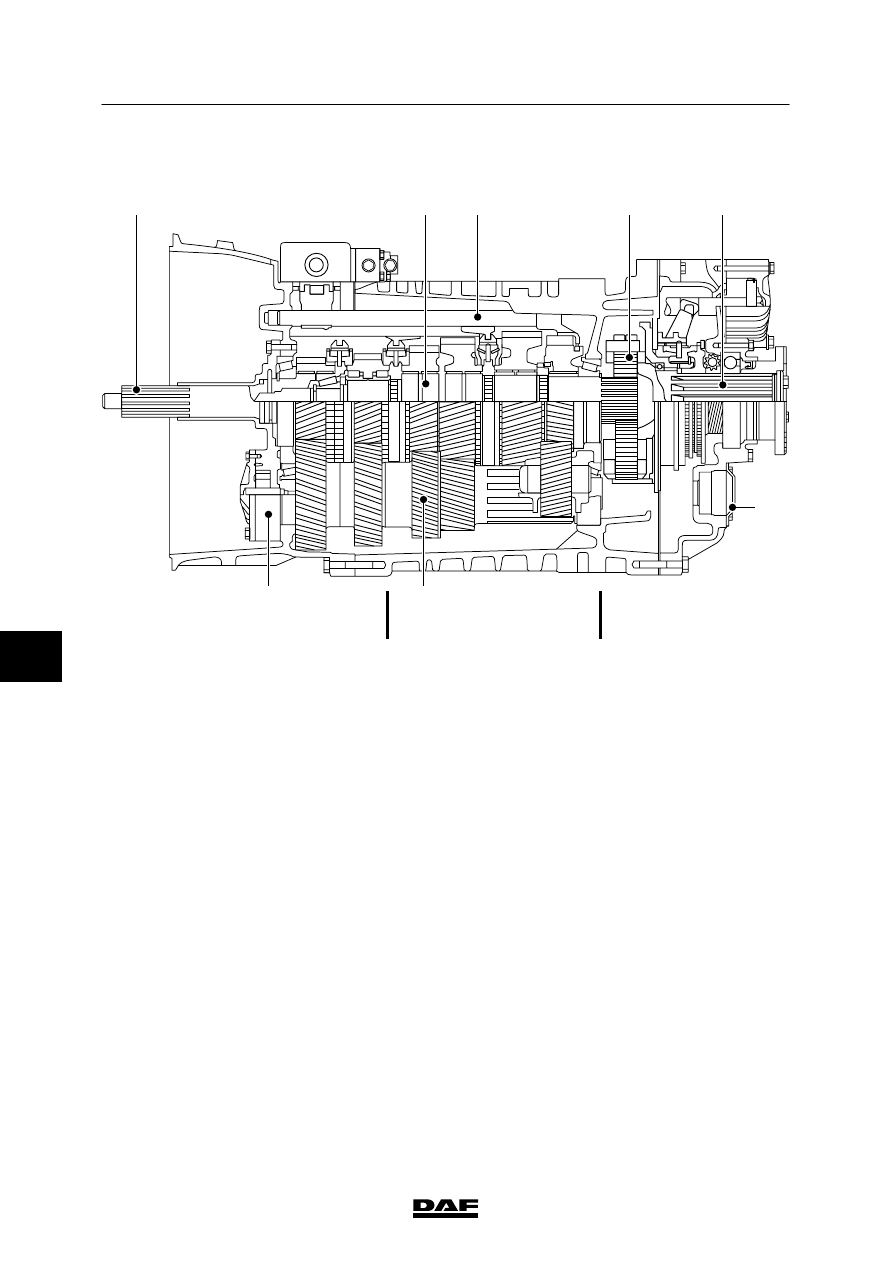

1.1 SYSTEM DESCRIPTION

W303056

1

4

5

6

7

2

8

3

A

B

C

A.

Integrated front-mounted range box or
splitter range (two gears)

B.

Main box with four forward gears and one
reverse gear

C.

Rear-mounted range box or range group
(two gears)

1.

Input shaft

2.

Lubricating oil pump

3.

Main shaft

4.

Selector shafts with shifting forks

5.

Planetary gears for range group

6.

Output shaft

7.

PTO connection point

8.

Auxiliary shaft

Example of type designation 16S-181
16

=

16 gears

S

=

all forward gears are
synchromesh

181

=

mark for the input engine torque

7

ᓻ 200337

3

CF65/75/85 series

General

ZF 8/16S-151/181 AND 16S-221 GEARBOXES

1-3

A.

Integrated front-mounted range box

This is a front-mounted range box located in the
main box housing. Using an additional set of
gears, the auxiliary shaft of the main box can be
driven by two different ratios. In this way, each
gear in the main box can be engaged in a low or
high ratio, i.e. split into two. The number of
gears in the main box is thereby doubled.

B.

Main box

The main box consists of four synchromesh
forward gears, and one non-synchromesh
reverse gear.

C.

Planetary rear-mounted range box

This is a range box mounted against the rear of
the main box, consisting of a planetary gear
wheel set.

Using this set of gears, all gears of the main box
can be used once with the rear-mounted range
box in a low ratio and once with the
rear-mounted range box in a 1:1 ratio.
The number of gears in the main box is thereby
doubled.

In popular terms, the number of gears in the
main box is “stacked”. This is why the term
“stacking box” or range box was created.

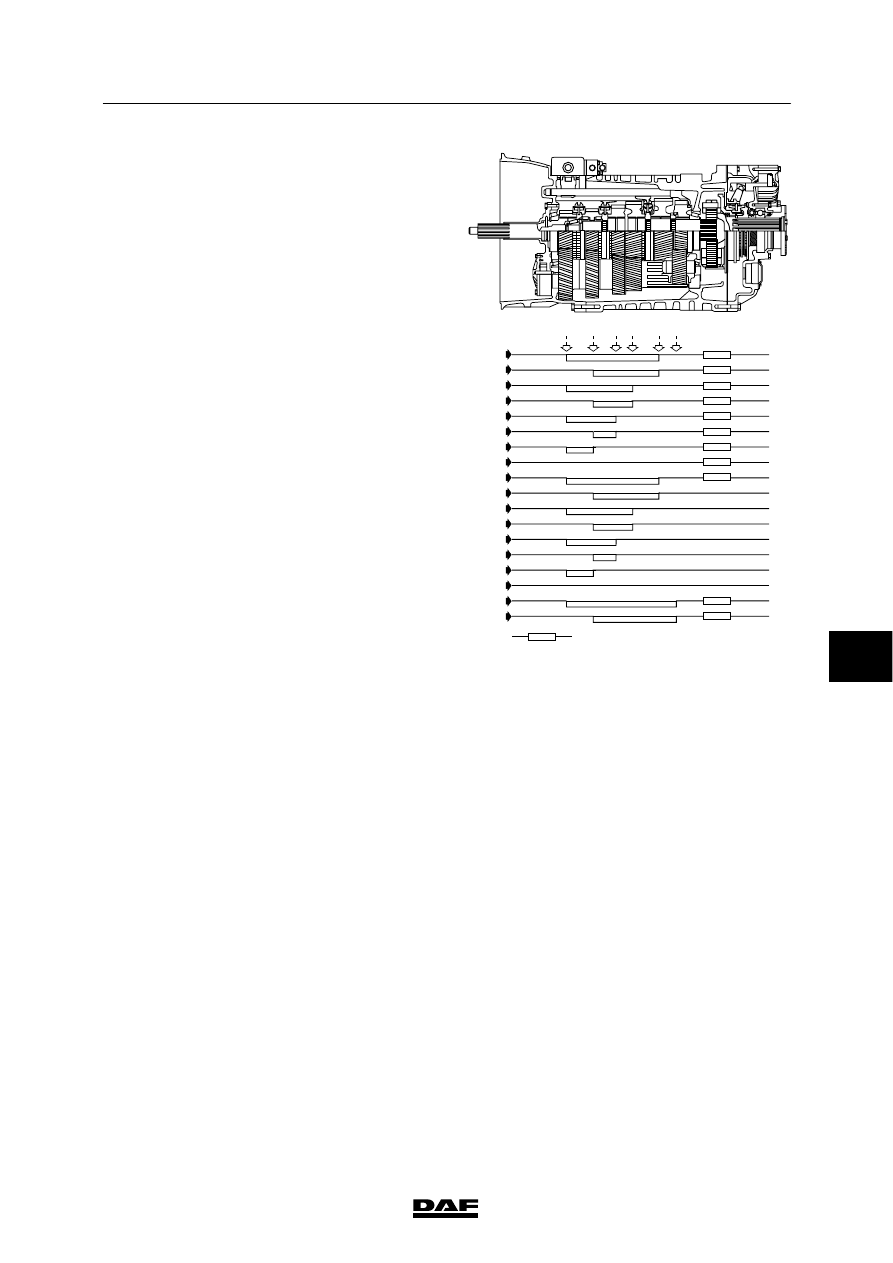

16S-151/181/221
By means of the splitter range, the four gears in
the main box are multiplied by two, while using
the rear-mounted range box multiplies this figure
by two again. This results in 4x2x2 = 16 forward
gears.

D

S

D

S

D

S

D

S

D

S

D

S

D

S

D

S

D

S

1

2

3

4

5

6

7

8

R

W 3 03 055

7

ᓻ 200337

3

ZF 8/16S-151/181 AND 16S-221 GEARBOXES

General

CF65/75/85 series

1-4

8S-151/181
The four gears of the main box are multiplied by
2 due to the addition of a rear-mounted range
box, creating 4x2 = 8 or, if the crawler gear is
counted, 9 forward gears.

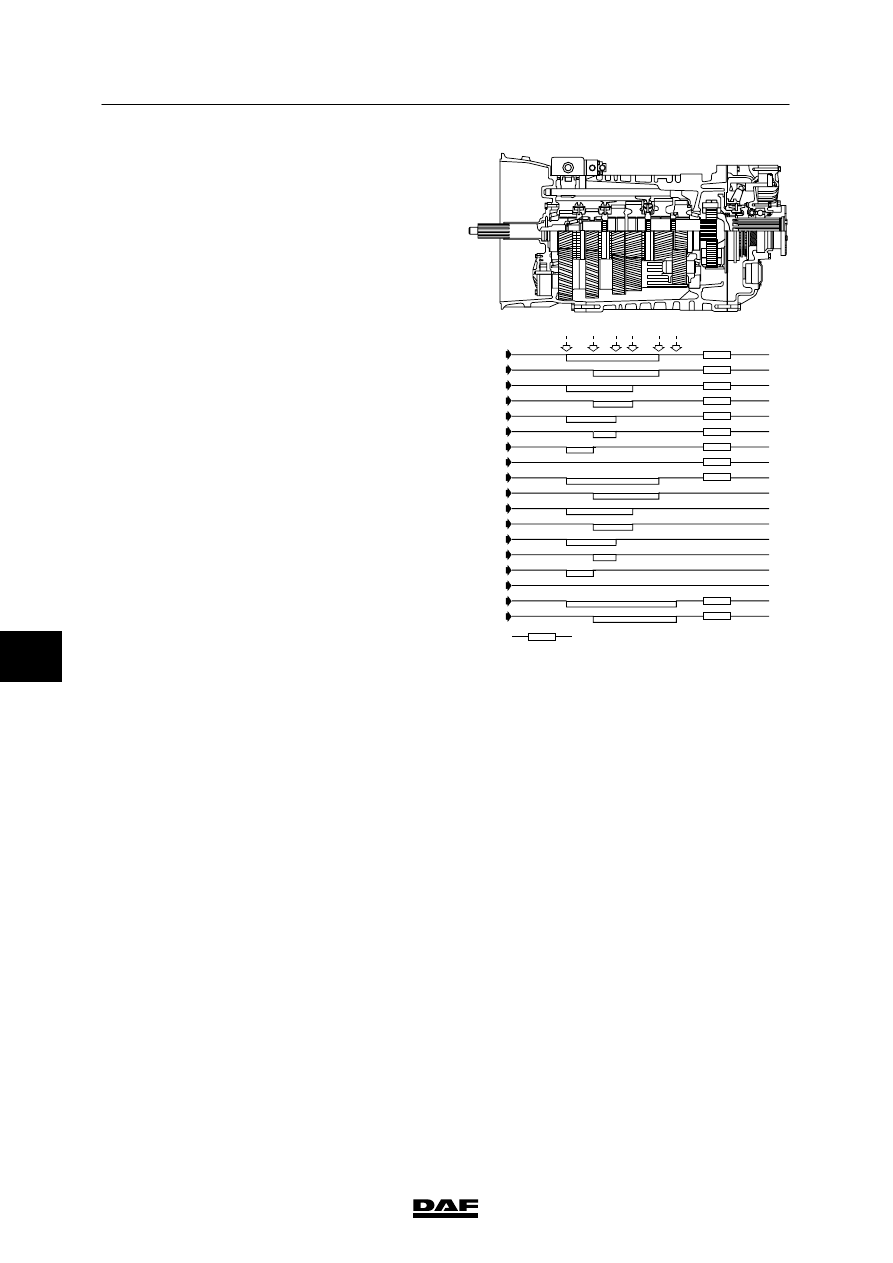

The diagram shows the power distribution
across the individual gear pairs for each gear.

Direct input shaft version of the ZF 16S-151
D = splitter “Direct”
S = splitter “Fast”

D

S

D

S

D

S

D

S

D

S

D

S

D

S

D

S

D

S

1

2

3

4

5

6

7

8

R

W 3 03 055

7

ᓻ 200337
