DAF CF65, CF75, CF85 Series . Manual - part 328

3

CF65/75/85 series

Removal and installation, gearbox

ZF 8/9/16S-109 GEARBOX

4-5

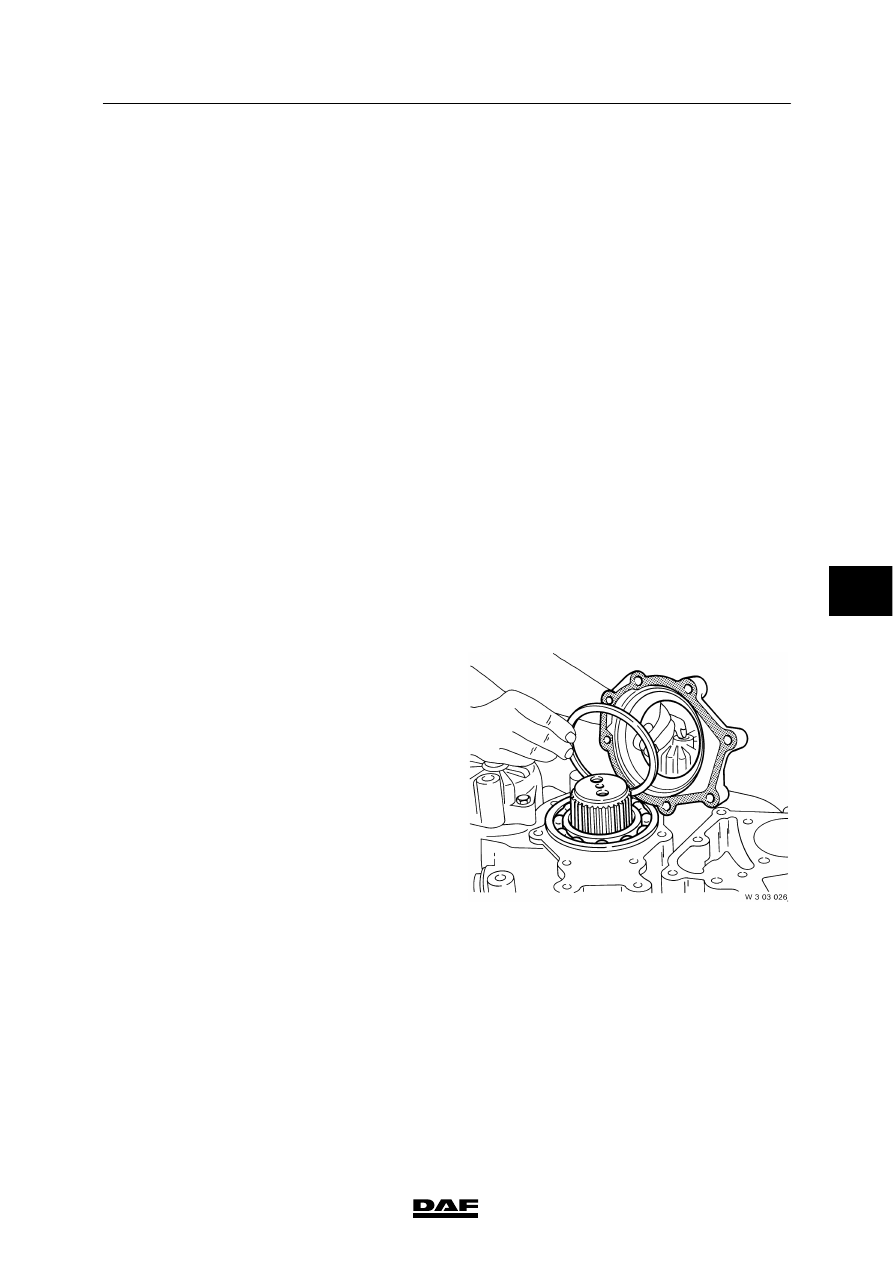

4.3 REMOVAL AND INSTALLATION, OUTPUT SHAFT OIL SEAL

Removing the output shaft oil seal
1.

Detach the prop shaft from the flange and
secure it.

2.

Remove the drive flange.

3.

Remove the attachment bolts from the area
of the bearing cover.

4.

Tap the bearing cover with a plastic mallet.

5.

Remove the bearing cover, shim and oil
seal.

6.

Drive the oil seal out of the cover with a
plastic driver.

Installing the output shaft oil seal
1.

Fit the oil seal in the bearing cover using
special tool (DAF Nos. 1240491 and
1240483). Apply small amount of liquid
gasket to the oil seals fitted with a steel
sleeve on the outside.

2.

Apply a rubber coating to the oil seals’
exterior and apply green soap sparingly.

3.

Check the output shaft bearing play. See
“Inspection and adjustment”.

4.

Fit a new gasket to the bearing cover and
install the bearing cover and adjusting ring
to the gearbox housing.

5.

Fit the attachment bolts and tighten to the
specified torque. See “Technical data”.

6.

Fit the drive flange.

7.

Attach the prop shaft.

ᓻ 0111

6

3

ZF 8/9/16S-109 GEARBOX

Removal and installation, gearbox

CF65/75/85 series

4-6

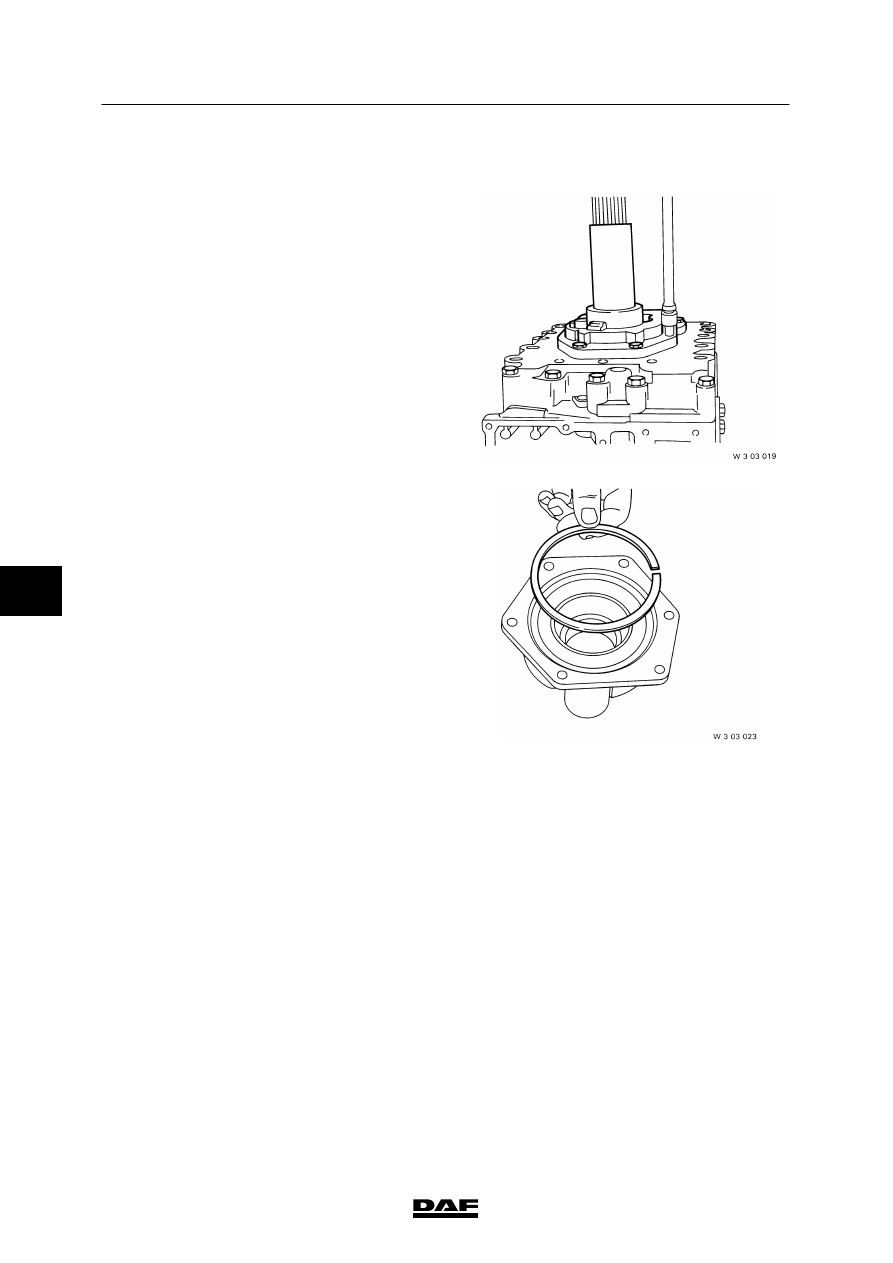

4.4 REMOVAL AND INSTALLATION, GEARBOX FRONT COVER SEALING RING

Removing the gearbox front cover oil seal
1.

Remove the gearbox.

2.

Disconnect the clutch housing from the
gearbox.

3.

Remove the attachment bolts from the
gearbox front cover.

4.

Remove the entire gearbox front cover with
the gasket and shim.

5.

Remove the oil seal from the gearbox front
cover.

Installing the gearbox front cover oil seal
1.

Pull the oil seal into the gearbox front cover
using the special tool (DAF No. 0535423).
Apply small amount of liquid gasket to the
oil seals fitted with a steel sleeve on the
outside. Apply a rubber coating to the oil
seals’ exterior and apply green soap
sparingly.

2.

Slide the entire gearbox front cover with oil
seal, adjusting ring and gasket over the
input shaft into its place. Install the
attachment bolts and tighten them to the
specified torque. See “Technical data”.

3.

Fit the clutch housing.

4.

Fit the gearbox.

ᓻ 0111

6

3

CF65/75/85 series

Removal and installation, gearbox

ZF 8/9/16S-109 GEARBOX

4-7

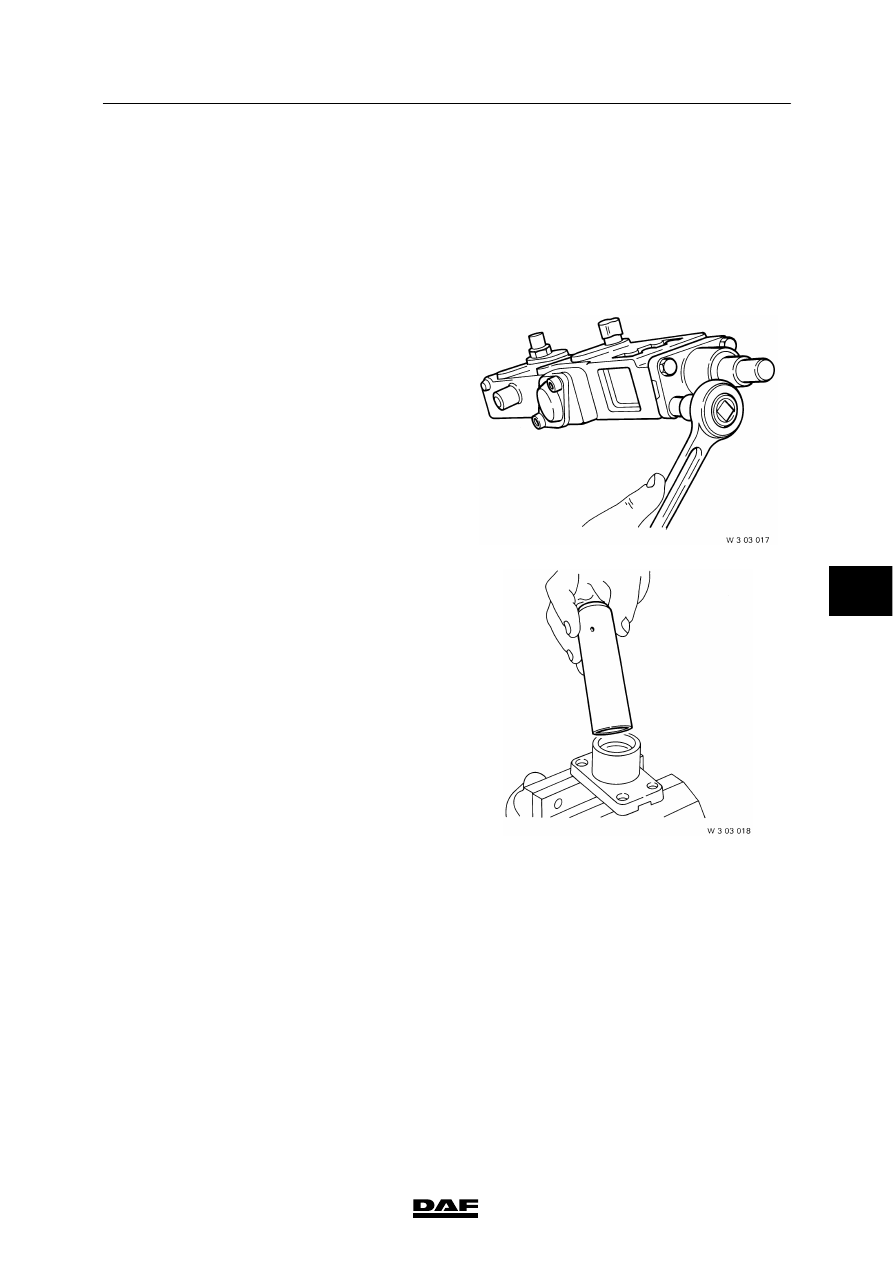

4.5 REMOVAL AND INSTALLATION, SELECTOR SHAFT OIL SEAL

Removing the selector shaft oil seal
1.

Disconnect the shift control from the
gearbox lever in the area of the ball joint.

2.

Mark the selector shaft lever in relation to
the selector shaft. Remove the selector
shaft lever.

3.

Loosen the bolts of the oil seal cover and
remove the cover.

4.

Check the selector shaft for damage. Lightly
sand the shaft, if necessary, with fine sand
paper.

5.

Drive the oil seal out and inspect the
bearing bush.

Installing the selector shaft oil seal
1.

Sparingly apply a liquid gasket to the oil
seal and fit it in the bearing housing using
special tool (DAF No. 0535659). Now fit the
dust seal in the bearing housing using
special tool (DAF No. 0535659).

2.

Carefully slide the cover over the selector
shaft and hand-tighten the bolts. Move the
selector shaft from one side to the other
several times, allowing the cover to centre
itself. Tighten the attachment bolts to the
specified torque.

3.

Fit the gearbox control and tighten the ball
joint nut to the specified torque.

4.

Fit the selector shaft lever. See “Inspection
and adjustment”.

ᓻ 0111

6

3

ZF 8/9/16S-109 GEARBOX

Removal and installation, gearbox

CF65/75/85 series

4-8
