Removal and installation, gearbox

ZF 6S-850 GEARBOX

4-3

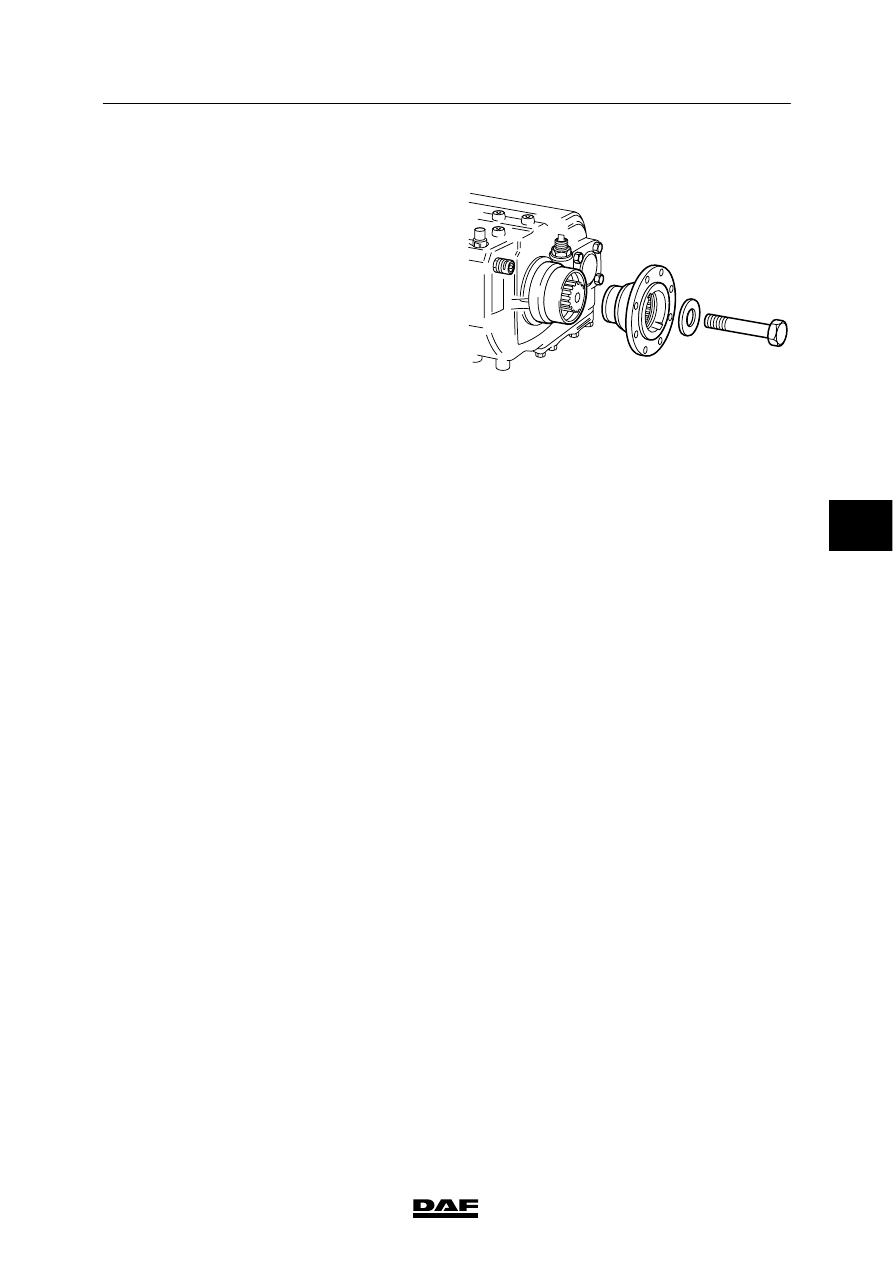

4.2 REMOVAL AND INSTALLATION, DRIVE FLANGE

Removing the drive flange
1.

Make a reference mark on the prop shaft
and flange.

2.

Detach the prop shaft from the flange and
secure it.

3.

Fit special tool (DAF No. 0484977) to hold
the drive flange in position.

4.

Remove the attachment bolt and washer.

5.

Remove the drive flange from the shaft
using special tool (DAF No. 0484978).

Installing the drive flange
1.

Heat the drive flange to a temperature of
max. 120

_C.

2.

Oil the output shaft lightly and slide the
drive flange over the shaft in its correct
position.

3.

Fit special tool (DAF No. 0484977) to the
drive flange.

4.

Tighten the attachment bolt to the specified
torque. See “Technical data”.

5.

Attach the prop shaft.

V3 00 416

5

ᓻ 0111

3

ZF 6S-850 GEARBOX

Removal and installation, gearbox

CF65/75/85 series

4-4

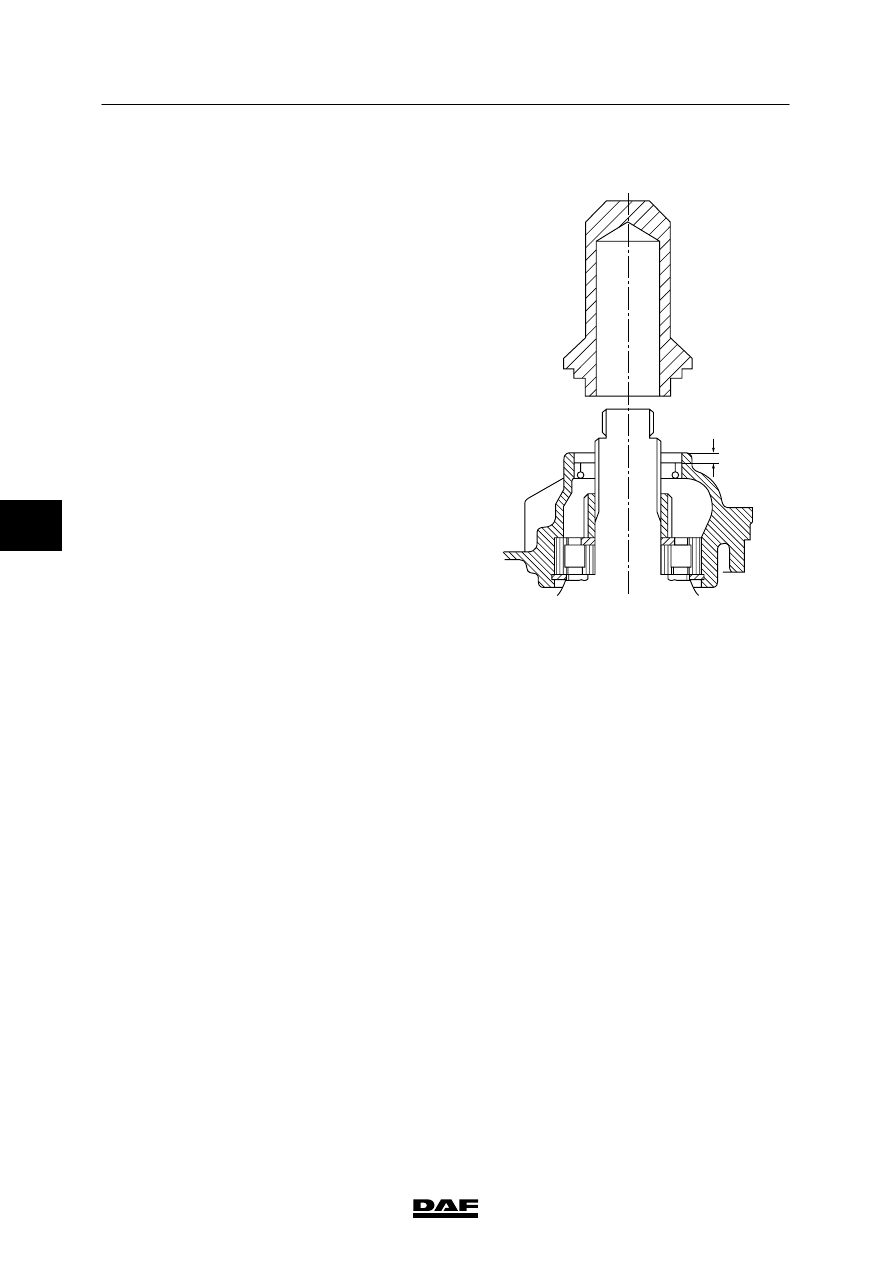

4.3 REMOVAL AND INSTALLATION, OUTPUT SHAFT OIL SEAL

Removing the output shaft oil seal
1.

Remove the drive flange.

2.

Pull the oil seal from the gearbox housing
using the special tool (DAF No. 0484899).

Installing the output shaft oil seal
1.

Around the oil seal, clean the gearbox
housing without letting dirt into the gearbox.

2.

Voorzie keerringen met een staalmantel aan
de buitenzijde spaarzaam van vloeibare
pakking.
Voorzie keerringen met een rubbermantel
aan de buitenzijde spaarzaam van groene
zeep.

3.

Fit the oil seal in the gearbox housing using
the special tool (DAF No. 0694816). The
tool will position the oil seal at the correct
depth in the housing.

4.

Fit the drive flange.

W 3 03 048

7 mm

5

ᓻ 0111

3

CF65/75/85 series

Removal and installation, gearbox

ZF 6S-850 GEARBOX

4-5

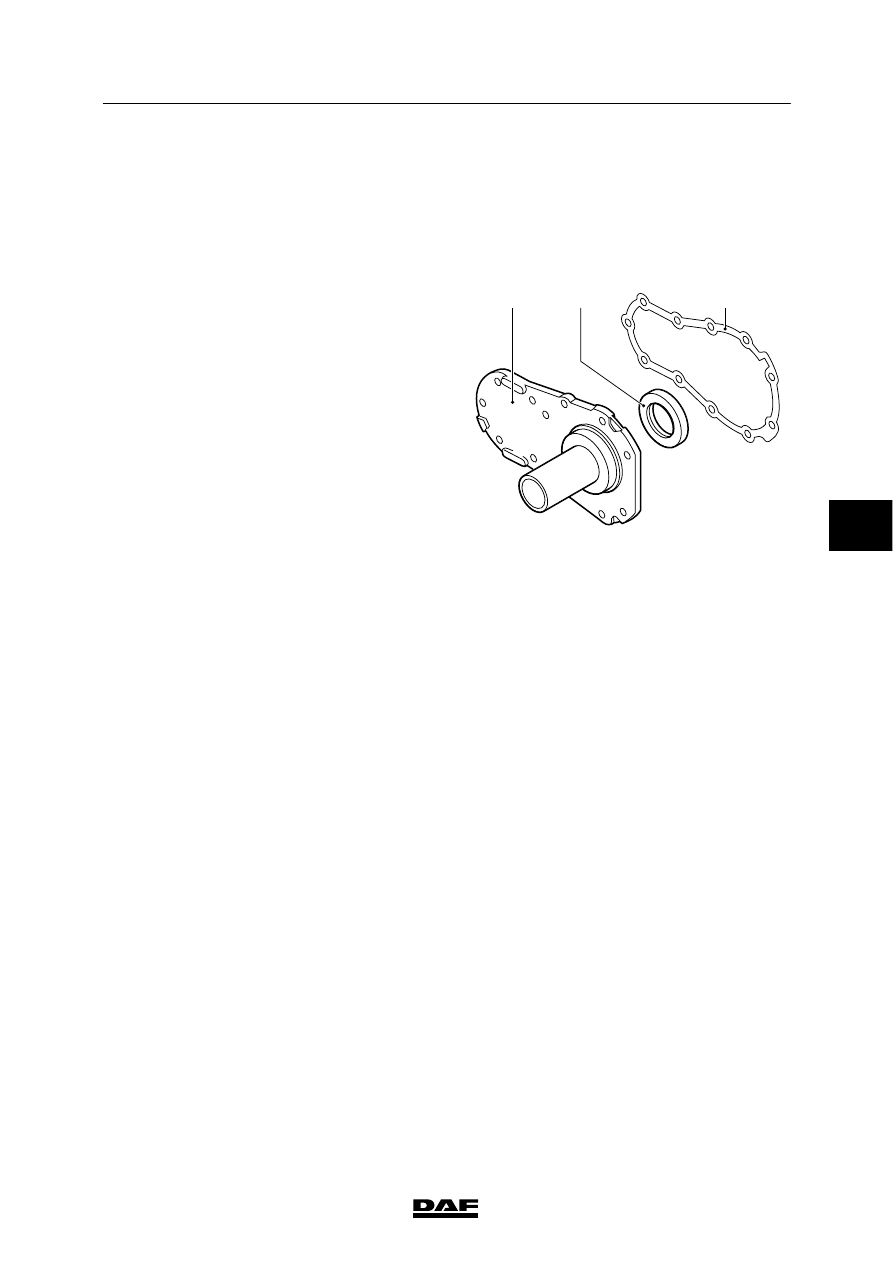

4.4 REMOVAL AND INSTALLATION, GEARBOX FRONT COVER SEALING RING

Removing the gearbox front cover oil seal
1.

Remove the gearbox.

2.

Remove the release mechanism assembly
with fork and thrust bearing.

3.

Remove the attachment bolts from the
gearbox front cover (1). Remove the
gearbox front cover from the input shaft.
Keep the filler plates of the input shaft and
the secondary shaft.

4.

Remove the oil seal (2) from the gearbox
front cover.

Installing the gearbox front cover oil seal
1.

Apply small amount of sealant to the oil
seals fitted with a steel sleeve on the
outside. Apply a rubber coating to the oil
seals’ exterior and apply green soap
sparingly.

2.

Fit the oil seal (2) to the gearbox front cover
using special tools (DAF Nos. 0499809 and
0484924). Fit a new gasket (3).

3.

Check the input shaft axial play. See
“Inspection and adjustment”.

4.

Install the gearbox front cover (1). Tighten
the attachment bolts to the specified torque.
See “Technical data”.

5.

Install the release mechanism on the
gearbox. Tighten the attachment bolts to the
specified torque. See “Technical data”.

6.

Fit the gearbox.

V3 00 401

1

3

2

5

ᓻ 0111

3

ZF 6S-850 GEARBOX

Removal and installation, gearbox

CF65/75/85 series

4-6

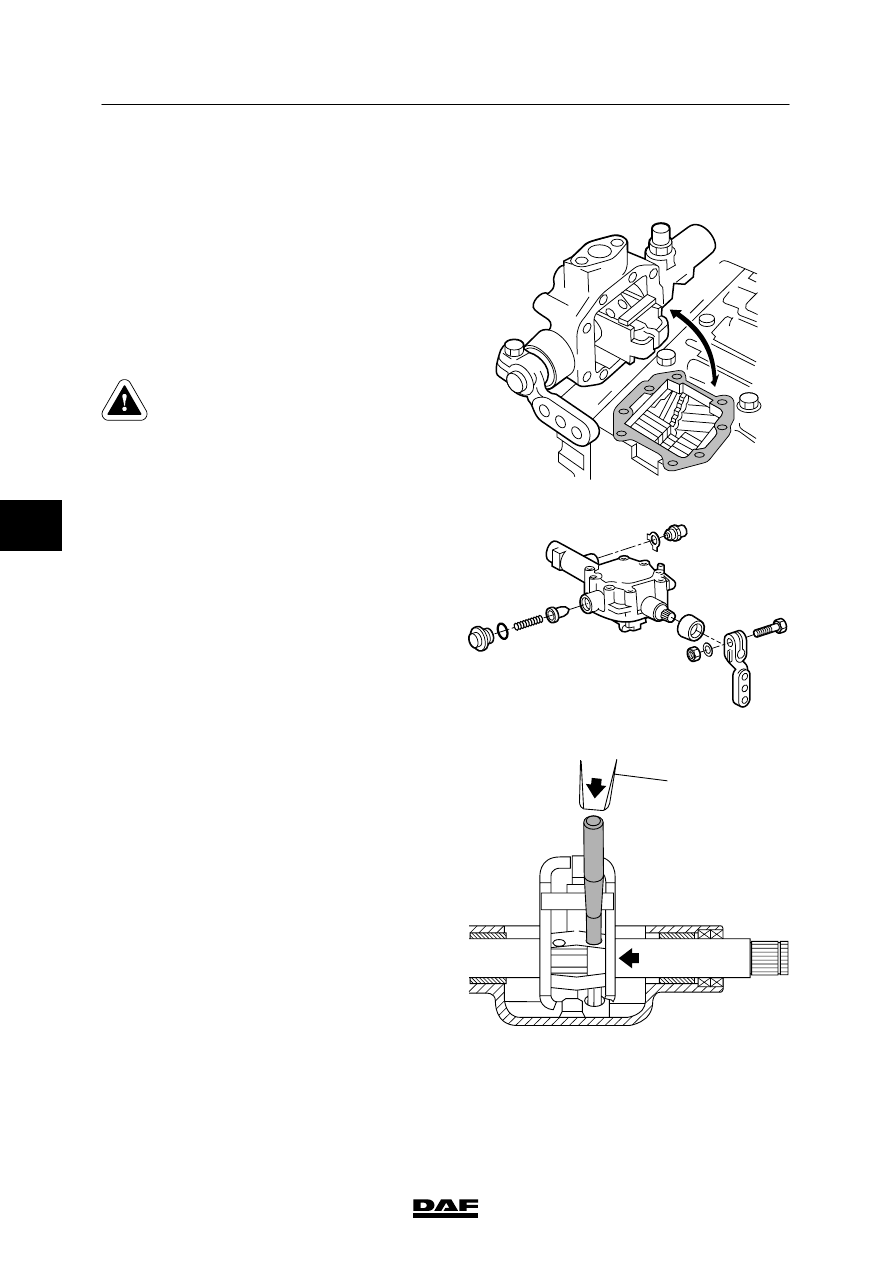

4.5 REMOVAL AND INSTALLATION, SELECTOR SHAFT OIL SEAL

LHD version

Removing the selector shaft oil seal
1.

Mark the gearbox lever relative to the
selector shaft and remove the control lever
with the gearbox control. If necessary,
disconnect the torque rod.

2.

Remove the selector shaft housing
attachment bolts and remove the complete
selector shaft housing from the gearbox.

Seal the gearbox opening, so that
no dirt can enter.

3.

Remove the locking pin and control stop
from the selector shaft housing.

4.

Drive two spring pins from the selector
fingers. Turn the selector fingers so that the
spring pins can be driven into a slot in the
cover.

5.

Remove the circlip and the springs from the
rear of the cover. Then remove the selector
fingers from the cover.

V3 00 398

V3 00 399

W 3 03 052

5
