3.3 INSPECTION AND ADJUSTMENT, SECONDARY SHAFT AXIAL PLAY

Inspection and adjustment, secondary shaft
axial play
1.

Press the outermost bearing race uniformly
so that the bearing is free of play. Rotate
the secondary shaft constantly while
pressing, so that the bearing gets set.

2.

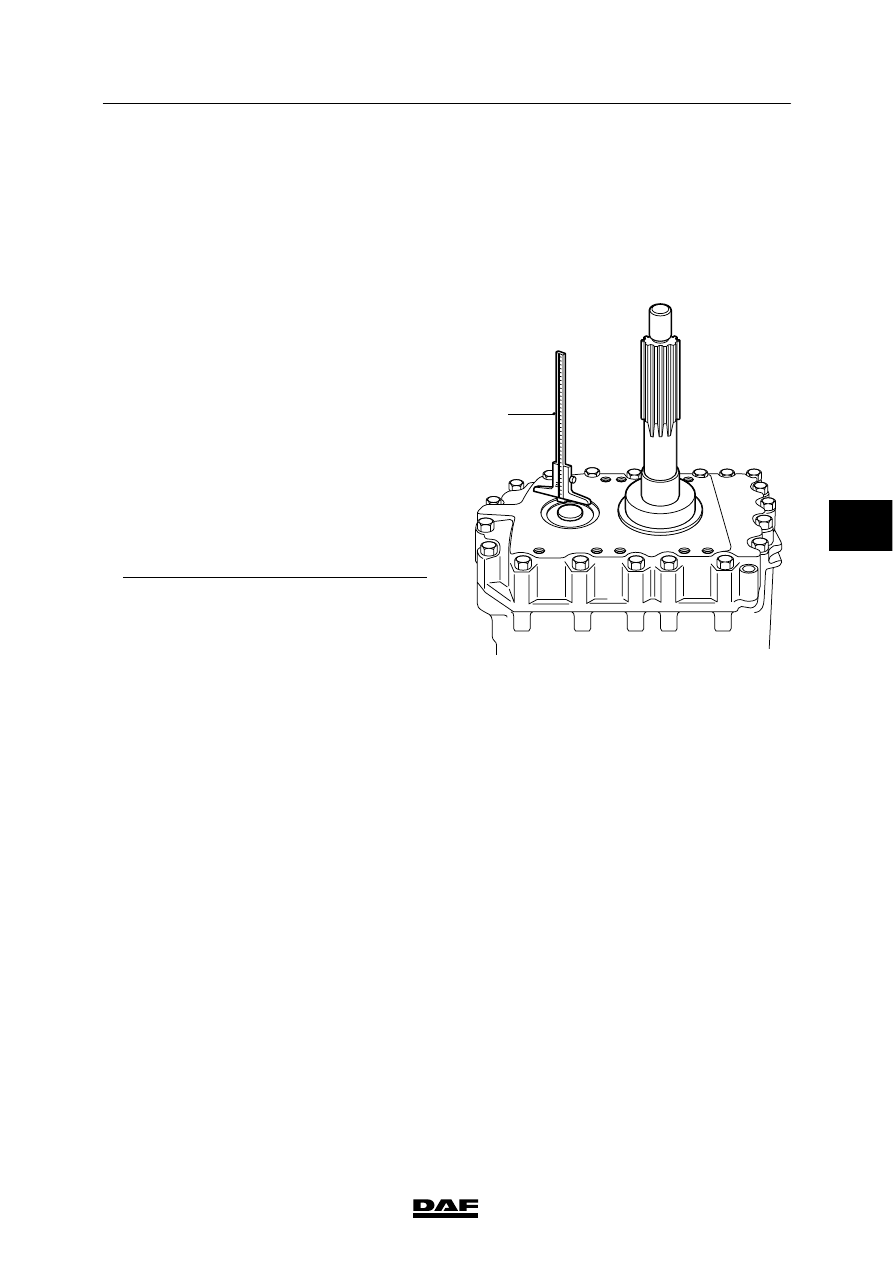

Use a depth gauge to determine the
distance between the outer bearing race
and the gearbox housing (A).

3.

Compare the measured value with the
specified permissible value. See “Technical
data”.

4.

If necessary, adjust the axial play by means
of another adjusting ring.

5.

Calculate the play for the correct size of the
adjusting ring as follows:

Distance A

2.95 mm

Gasket thickness

+ 0.40 mm

Play (0 - 0.1)

-- 0.05 mm

Required adjusting
ring =

3.30

 0.05 mm

V3 00 402

A

5

ᓻ 0111

3

ZF 6S-850 GEARBOX

Inspection and adjustment

CF65/75/85 series

3-4

ᓻ 0111

5

3

CF65/75/85 series

Removal and installation, gearbox

ZF 6S-850 GEARBOX

4-1

4. REMOVAL AND INSTALLATION, GEARBOX

4.1 REMOVAL AND INSTALLATION , ENTIRE GEARBOX

Removing the entire gearbox
1.

Make sure there are no loose items in the
cab. Tilt the cab.

2.

Disconnect the negative terminal of the
battery.

3.

Remove the gearbox cable harness and
secure it.

4.

Loosen the tachometer connection.

5.

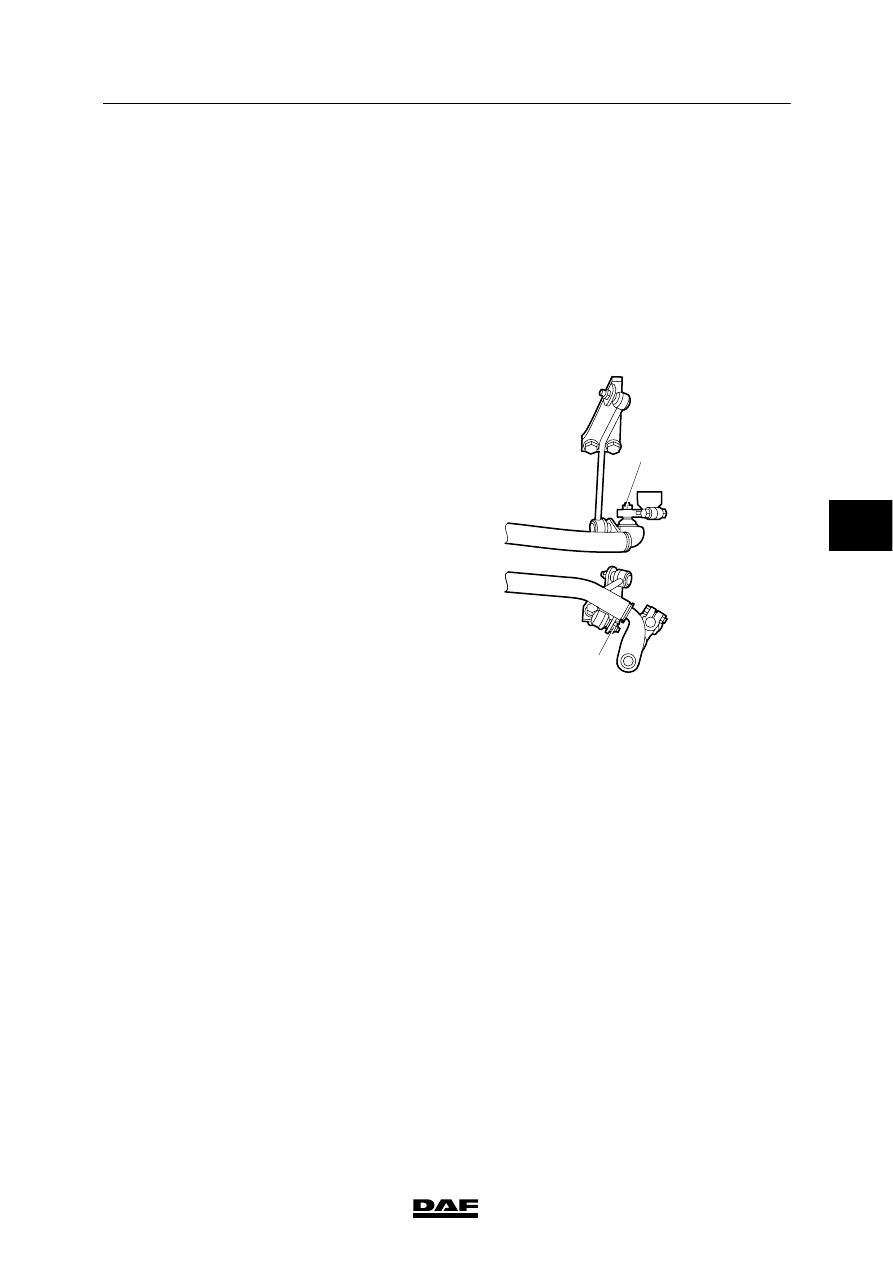

Remove the shift control by loosening the
torque rod bracket and the lever on the
selector shaft.

6.

Remove the prop shaft and secure it so that
it does not form a hindrance in further
operations.

7.

Remove the exhaust pipe between the
engine brake and the silencer.

8.

Remove the clutch servo. No air or
hydraulic pipes need be removed. Secure
the servo and ensure that no one in the cab
can operate the clutch pedal as long as the
servo is not fitted.

9.

Place a jack under the gearbox and remove
the bolts around the clutch housing.

10. Use the jack to pull the gearbox from the

engine and remove the gearbox.

V300407

4

5

5

ᓻ 0111

3

ZF 6S-850 GEARBOX

Removal and installation, gearbox

CF65/75/85 series

4-2

Installing the entire gearbox
1.

Before positioning the gearbox, one gear
should be engaged in order to allow the
input shaft to slide into the clutch plate
during installation. Also, grease the input
shaft sparingly with the specified grease.

2.

Fit the thrust bearing.

3.

Use the jack to move the gearbox towards
the engine and install the attachment bolts
around the gearbox.

4.

Install the clutch servo and tighten the
attachment bolts.

5.

Fit the exhaust pipe between the engine
brake and the silencer.

6.

Fit the drive flange.

7.

Fit the shift control.

8.

Fit the cable harness and tachometer
connection.

9.

Connect the negative terminal of the
battery.

10. Inspect the shift control.

11. Check the oil level after the gearbox has

been installed.

12. If a gearbox of a different type is mounted,

or a gearbox with a different reduction, this
should be reported. If the correct data are
present, they can be input into the VIC
using DAVIE XD.
