DAF CF65, CF75, CF85 Series . Manual - part 1110

©

 200448

1

Contents

FAG

ΧΦ65/75/85 series

9

7

7 FAG

CONTENTS

Page

Date

1.

GENERAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200448
1.1

System description, leaf-sprung driven axle with air-sprung
leading rear axle  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200448

2.

INSPECTION AND ADJUSTMENT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200448
2.1

Inspection and adjustment, height-control valve . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200448

2.2

Inspection and adjustment, pressure-limiting valve . . . . . . . . . . . . . . . . . . 2-3 . . . . . 200448

2.3

Inspection and adjustment, pressure-relief valve  . . . . . . . . . . . . . . . . . . . 2-4 . . . . . 200448

FAG

2

©

 200448

Contents

7

ΧΦ65/75/85 series

9

©

 200448

1-1

General

FAG

ΧΦ65/75/85 series

9

7

1. GENERAL

1.1 SYSTEM DESCRIPTION, LEAF-SPRUNG DRIVEN AXLE WITH AIR-SPRUNG

LEADING REAR AXLE

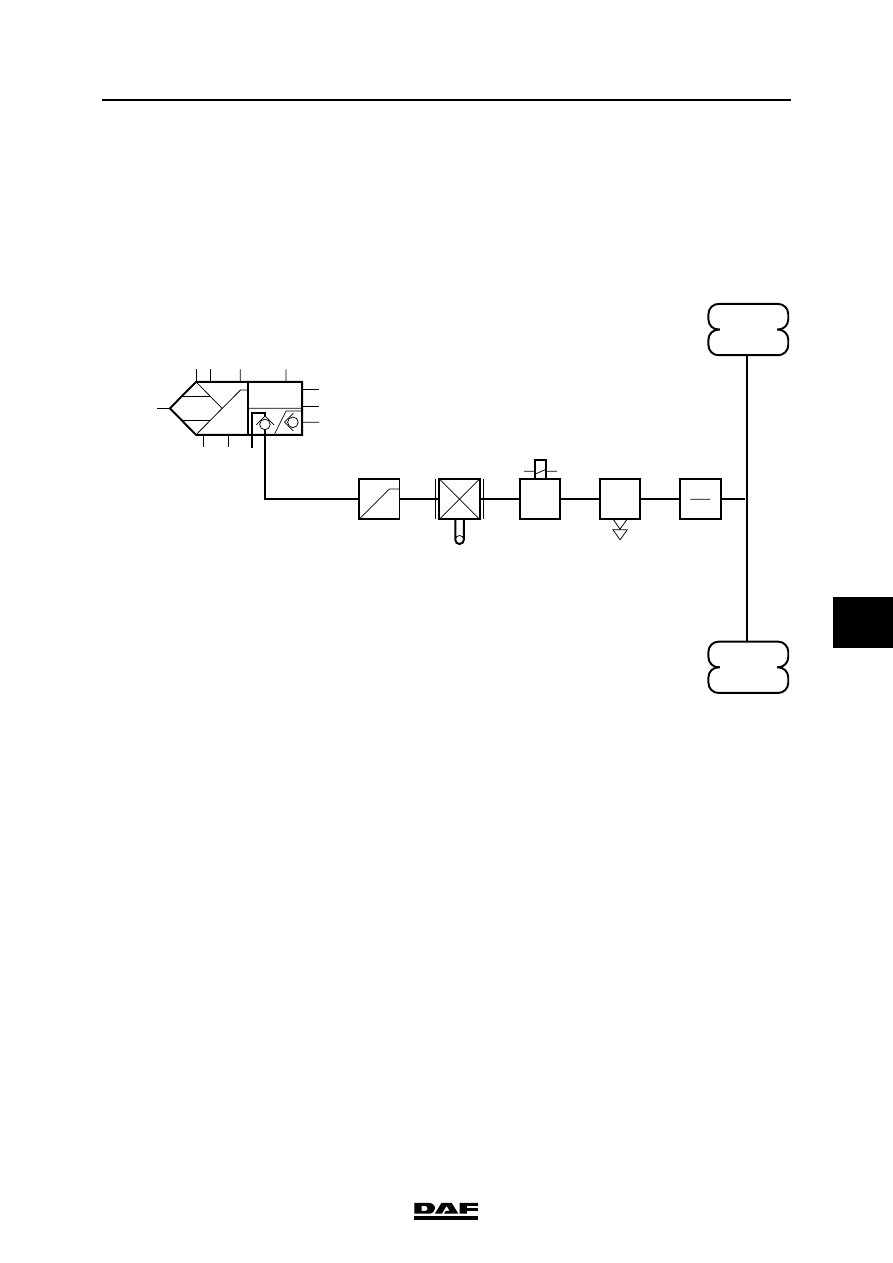

Circuit diagram

Principle of leading rear axle air suspension
The air required for the air suspension is

branched from the air supply unit (A) (circuit 4) of

the air system.

The air flows from the air supply unit (A) to the

pressure-limiting valve (B). The pressure-limiting

valve (B) limits the air pressure to the load-

sensing height-control valve (C) to 7 bar. The

load-sensing height-control valve (C) responds to

each change of distance between the driven axle

and the chassis through a rod connected to the

driven rear axle.

1

2

24

3

24

26

22
23

25

B

A

1

2

2

1

D

1

2

1

2

C

E

F

G

G

1

C9 00 437

21

29

23

A.

Air supply unit

B.

Pressure-limiting valve

C.

Load-sensing height-control valve

D.

Electropneumatic valve

E.

Quick-release valve

F.

Pressure-relief valve

G.

Air bellows

FAG

1-2

©

 200448

General

7

ΧΦ65/75/85 series

9

When the axle load on the driven axle increases,

air is supplied to the air bellows (G) of the leading

rear axle via the height-control valve (C).

When the axle load on the driven axle decreases,

the bellows (G) are vented via the quick-release

valve (E), resulting in the bellows pressure being

reduced.

If the axle load of the leading rear axle increases,

for example as a result of driving over a speed

bump, then the bellows pressure will become

higher than the pressure in the pipe for the quick-

release valve (E). This results in the quick-

release valve (E) bleeding, causing the axle load

to decrease.

An electropneumatic valve (D) is fitted between

the load-sensing height-control valve (C) and the

quick-release valve (E). The pipe to the quick-

release valve (E) can be bled using this valve,

resulting in the quick-release valve (E) venting

the bellows.

This results in the axle load of the driven axle

being increased, meaning the traction of the

driven axle is increased.

The electropneumatic valve (D) can be controlled

from the cab.

A pressure-relief valve (F) is also fitted between

the quick-release valve (E) and the air bellows;

this pressure-relief valve is set at 0.5 bar.

The valve is fitted between the pipe in such a

manner that when the pipe is vented a residual

pressure of 0.5 bar remains in the bellows. This

residual pressure prevents "pleating" of the

bellows.

Principle of axle load protection
There may be a safety mechanism to prevent

overload of the driven axle. A proximity switch,

controlled by the rod of the load-sensing height-

control valve (C), monitors the axle load.

The proximity switch is activated when the

maximum value is reached. A relay activates the

electropneumatic valve (D) so that air is no longer

exhausted from the bellows (G) but supplied to

them. This reduces the axle load on the driven

axle.
