DAF CF65, CF75, CF85 Series . Manual - part 1088

©

 200448

2-1

Removal and installation

SHOCK ABSORBERS

ΧΦ65/75/85 series

9

3

2. REMOVAL AND INSTALLATION

2.1 REMOVAL AND INSTALLATION, SHOCK ABSORBER

Removing shock absorber
1.

Remove the attachment nuts and/or bolts.

2.

Mark the exact positions and location of the

mounting rubbers.

3.

Remove the shock absorber from under the

vehicle.

Installing shock absorber
1.

Check the shock absorber mountings for

hairline cracks.

2.

If the old rubbers are to be reused, check

them for hairline cracks and ageing. Install

the rubbers in the original locations and

positions.

3.

When replacing the rubbers, use only the

specified types.

4.

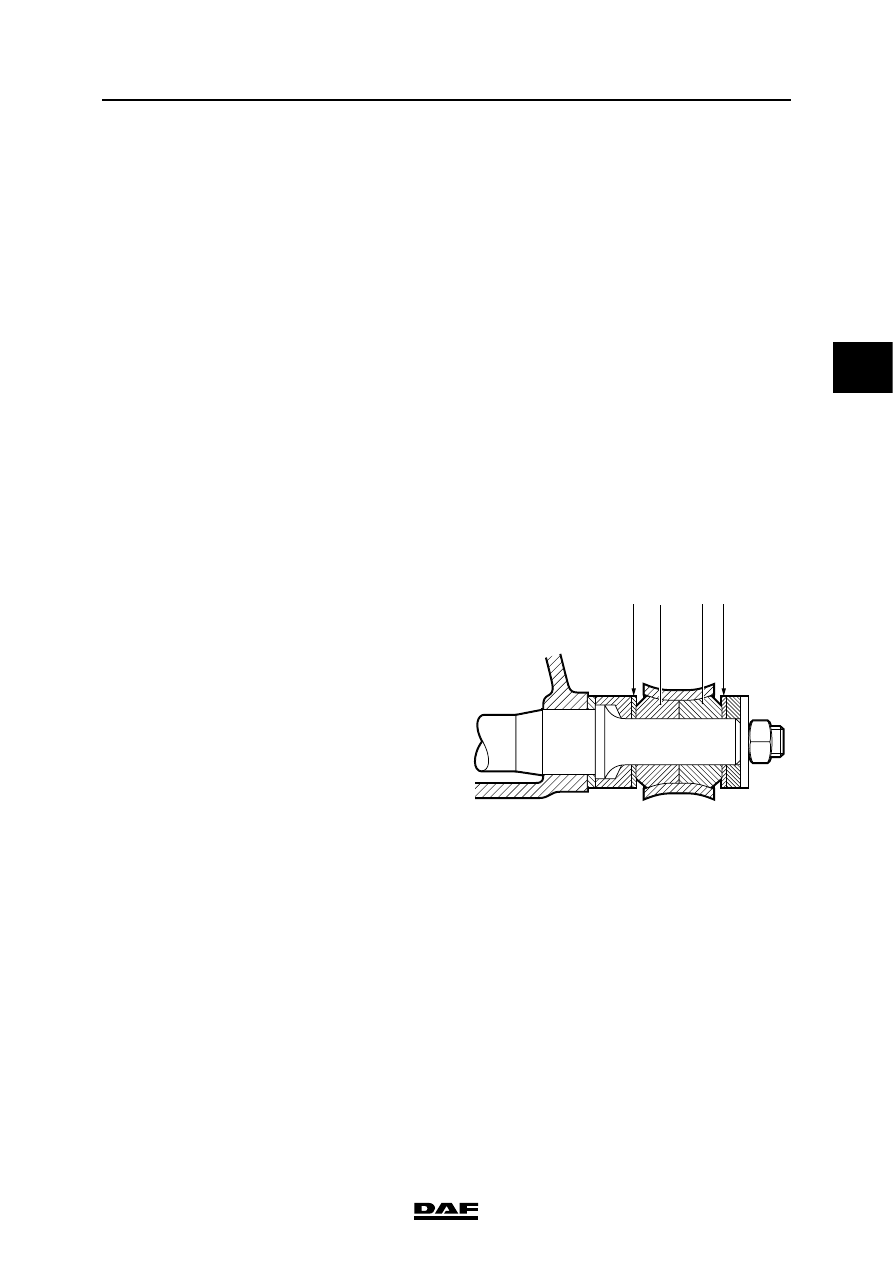

When installing the shock absorbers on a

leaf-sprung trailing axle, bearing rings (1)

have to be used with the treated (blackened)

side facing away from the shock absorber

rubbers (2).

5.

Replace the self-locking nuts. Tighten the

attachment bolts to the specified torque. See

"Technical data".

1

2

2

1

C9 00 164

SHOCK ABSORBERS

2-2

©

 200448

Removal and installation

3

ΧΦ65/75/85 series

9

©

 200448

1

Contents

STABILISERS AND TORQUE RODS

ΧΦ65/75/85 series

9

4

4 Stabilisers and torque rods

CONTENTS

Page

Date

1.

GENERAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200448
1.1

Overview drawing, front axle stabiliser  . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200448

1.2

Overview drawing, leaf-sprung rear axle stabiliser  . . . . . . . . . . . . . . . . . . 1-2 . . . . . 200448

1.3

Overview drawing, stabiliser of leaf-sprung trailing axle and parabolic
leaf-sprung tandem axle  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3 . . . . . 200448

1.4

Overview drawing, air-sprung rear axle stabiliser . . . . . . . . . . . . . . . . . . . 1-4 . . . . . 200448

1.5

Overview drawing, leading rear axle stabiliser  . . . . . . . . . . . . . . . . . . . . . 1-5 . . . . . 200448

1.6

Description of axle load compensation device  . . . . . . . . . . . . . . . . . . . . . 1-6 . . . . . 200448

2.

REMOVAL AND INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200448
2.1

Removal and installation, front axle stabiliser . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200448

2.2

Removal and installation, leaf-sprung rear axle stabiliser . . . . . . . . . . . . . 2-3 . . . . . 200448

2.3

Removal and installation, stabiliser of leaf-sprung trailing axle and
parabolic leaf-sprung tandem axle  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5 . . . . . 200448

2.4

Removal and installation, air-sprung rear axle stabiliser . . . . . . . . . . . . . . 2-7 . . . . . 200448

2.5

Removal and installation, leading rear axle stabiliser . . . . . . . . . . . . . . . . 2-9 . . . . . 200448

2.6

Removal and installation, silentblock with rubber casing. . . . . . . . . . . . . . 2-11 . . . . 200448

2.7

Removal and installation, silentblock with steel casing . . . . . . . . . . . . . . . 2-13 . . . . 200448

2.8

Removal and installation, triangular link and air-sprung rear axle torque
rods . . . . .   . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14 . . . . 200448

2.9

Removal and installation, triangular link and tandem axle torque rods . . . 2-16 . . . . 200448

2.10 Removal and installation, leading rear axle torque rods . . . . . . . . . . . . . . 2-18 . . . . 200448
2.11 Removal and installation, axle load compensation device rod  . . . . . . . . . 2-20 . . . . 200448

3.

DISASSEMBLY AND ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 . . . . . 200448
3.1

Disassembly and assembly, silentblock of triangular link  . . . . . . . . . . . . . 3-1 . . . . . 200448

3.2

Disassembly and assembly, ball joint of triangular link . . . . . . . . . . . . . . . 3-3 . . . . . 200448

3.3

Disassembly and assembly, mounting rubbers . . . . . . . . . . . . . . . . . . . . . 3-5 . . . . . 200448

STABILISERS AND TORQUE RODS

2

©

 200448

Contents

4

ΧΦ65/75/85 series

9
