KOELSYSTEEM

2-2

©

 200526

Beschrijving componenten

XF105 Serie

2.2 KOELVLOEISTOFPOMP

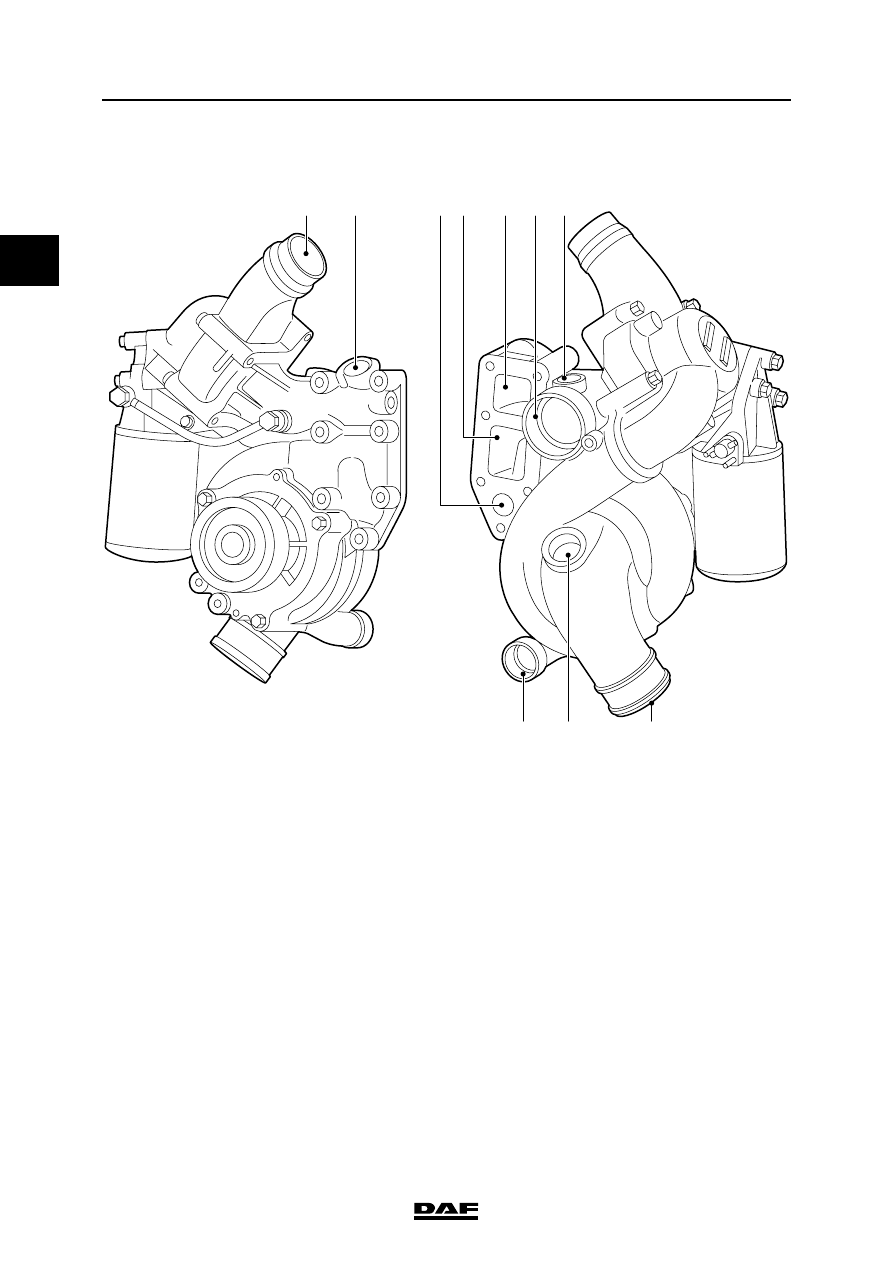

Vanaf de koelvloeistofpomp zal de koelvloeistof

via aansluitpunt 4 naar het cilinderblok stromen.

Tevens zal via aansluitpunt 3 een deel van de

koelvloeistof naar de oliemodule stromen om de

smeerolie in de oliekoeler te koelen. Op

aansluitpunt 10 van de koelvloeistofpomp zit de

retour van de oliemodule aangesloten.

Een deel van de koelvloeistof dat vanaf het

cilinderblok terugstroomt naar de thermostaat,

aansluiting 5, zal via aansluiting 2 naar de kachel

en eventueel aanwezige standverwarming

stromen. De koelvloeistof die van de kachel

terugstroomt naar de koelvloeistofpomp, zal

binnenkomen op aansluitpunt 9 van de

koelvloeistofpomp.

1

10

9

8

2

3 4

5

6

7

M201450

©

 200526

2-3

Beschrijving componenten

KOELSYSTEEM

XF105 Serie

1

Afhankelijk van de temperatuur van de

koelvloeistof verdeelt de thermostaat de

koelvloeistof stroom naar de radiateur,

aansluitpunt 1, om gekoeld te worden of weer

naar de koelvloeistofpomp waar de koelvloeistof

weer naar het cilinderblok stroomt.

Vanaf de onderzijde van de radiateur stroomt de

koelvloeistof door de koelvloeistofretourpijp terug

naar de koelvloeistofpomp, aansluitpunt 8.

Is het voertuig uitgerust met een intarder, dan zal

de koelvloeistof aan de achterzijde uit de motor

stromen naar de intarder om de olie die hierin

aanwezig is, te koelen. De koelvloeistof uit de

motor zal dus niet via aansluitpunt 5 terug-

stromen naar de thermostaat (aansluitpunt 5 van

de koelvloeistofpomp is afgedicht) maar zal vanaf

de intarder naar aansluitpunt 6 stromen.

Is het voertuig uitgerust met een

transmissieoliekoeler, dan zal de koelvloeistof

aan de achterzijde uit de motor stromen naar de

transmissieoliekoeler om de olie die hierin

aanwezig is, te koelen. De koelvloeistof uit de

motor zal dus niet via aansluitpunt 5 terug-

stromen naar de thermostaat (aansluitpunt 5 van

de koelvloeistofpomp is afgedicht), maar zal

vanaf de transmissieoliekoeler naar

aansluitpunt 7 stromen.

1

KOELSYSTEEM

2-4

©

 200526

Beschrijving componenten

XF105 Serie

2.3 THERMOSTAAT

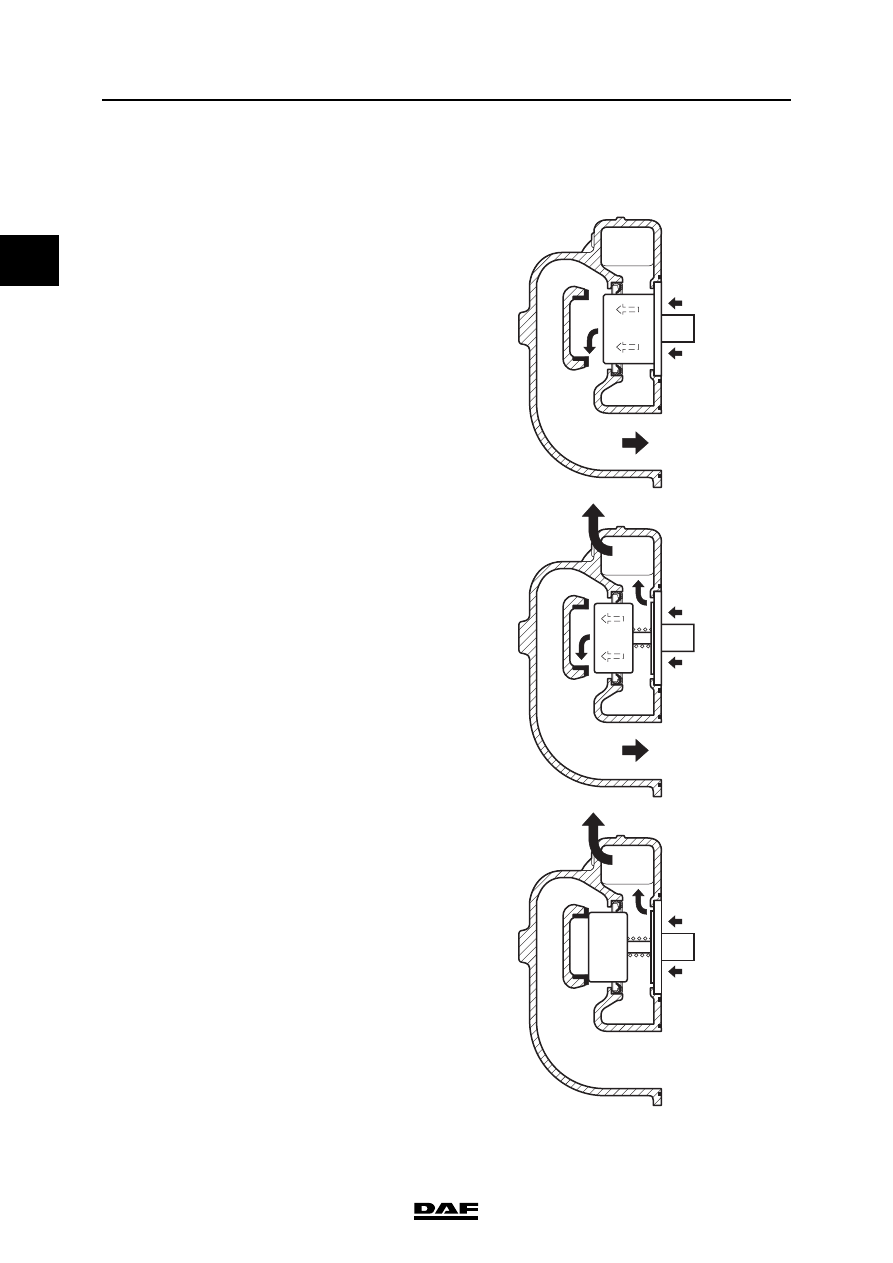

De koelvloeistof komt het thermostaathuis vanuit

de koelvloeistofverzamelpijp aan de achterzijde

binnen en stroomt vervolgens door de

thermostaat. Afhankelijk van de temperatuur van

de koelvloeistof en de daarmee samenhangende

stand van de thermostaat bestaan er drie

mogelijkheden:

Thermostaat gesloten

De koelvloeistof heeft de openingstemperatuur

van de thermostaat nog niet bereikt.

Het toevoerkanaal (B) naar de radiateur is geheel

gesloten.

De koelvloeistof gaat via een bypasskanaal (A)

rechtstreeks naar de koelvloeistofpomp en de

koelvloeistofpomp voert de koelvloeistof weer

terug naar het cilinderblok.

Thermostaat begint te openen

De koelvloeistof heeft de openingstemperatuur

van de thermostaat bereikt.

Het toevoerkanaal (B) naar de radiateur wordt

geopend en het bypasskanaal (A) wordt

gedeeltelijk gesloten.

Er zal nu zowel koelvloeistof via het

toevoerkanaal (B) naar de radiateur stromen als

via het bypasskanaal (A) rechtstreeks naar de

koelvloeistofpomp.

Thermostaat volledig geopend

De temperatuur van de koelvloeistof is nog

verder toegenomen, het toevoerkanaal (B) naar

de radiateur is geheel geopend en het

bypasskanaal (A) is helemaal gesloten. De

volledige koelvloeistofstroom gaat nu via het

toevoerkanaal (B) naar de radiateur en zal

gekoeld naar de koelvloeistofpomp

terugstromen.

Het is niet toegestaan bij een te hoge

koelvloeistoftemperatuur als noodoplossing de

thermostaat te verwijderen.

Indien er geen thermostaat in de motor aanwezig

is, zal de ongekoelde koelvloeistof via het

bypasskanaal (A) naar de koelvloeistofpomp

stromen. De koelvloeistoftemperatuur zal

daardoor alleen maar toenemen.

M201353

A

B

A

B

A

B

©

 200526

2-5

Beschrijving componenten

KOELSYSTEEM

XF105 Serie

1

2.4 KOELVLOEISTOFFILTER

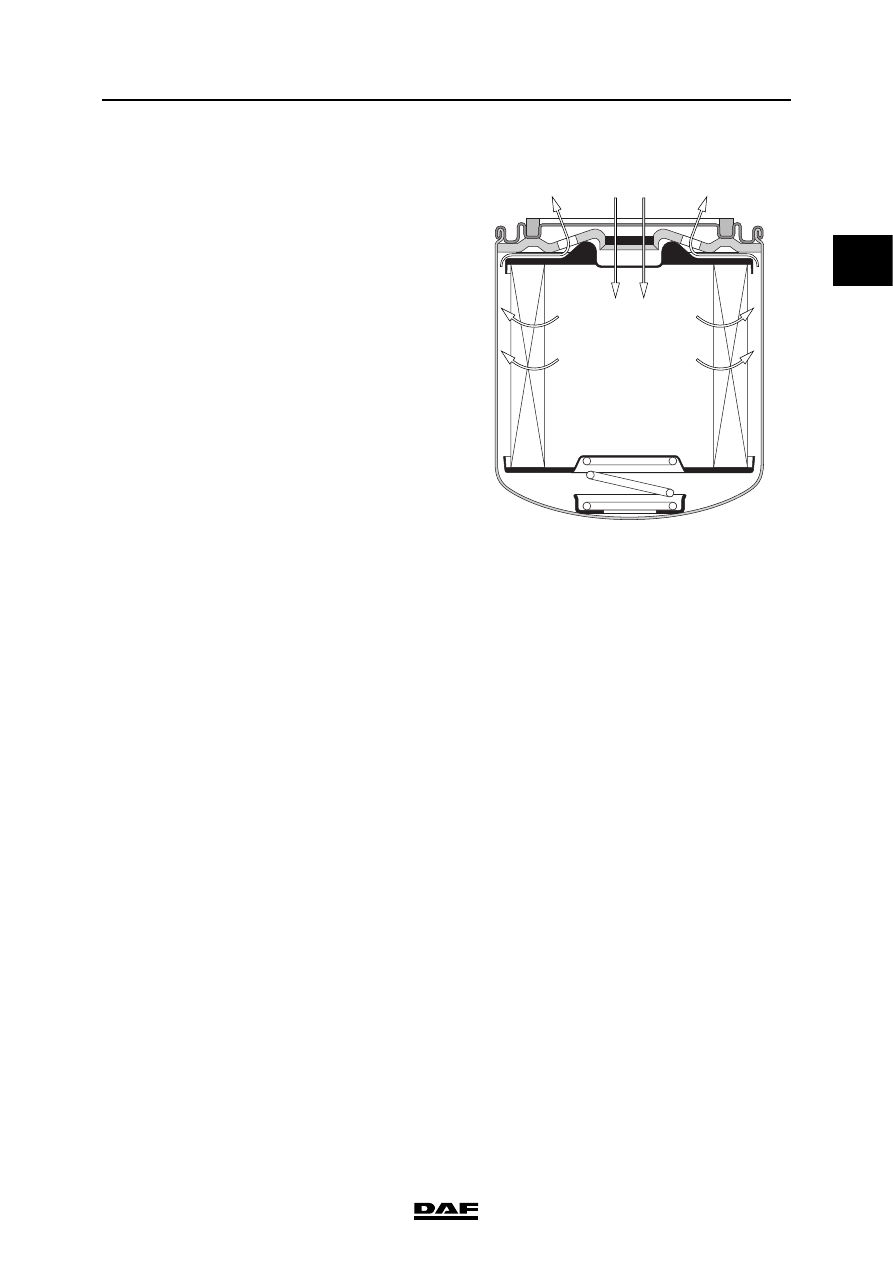

Parallel aan het koelsysteem kan een

koelvloeistoffilter zijn opgenomen.

Het koelvloeistoffilter heeft tot taak de

koelvloeistof te filteren, om cavitatie te

voorkomen. Het koelvloeistoffilter is een

noodzaak als het koelsysteem gevuld wordt met

koelvloeistof die niet voldoet aan de

voorgeschreven eisen.

De koelvloeistof wordt in het koelvloeistoffilter

gereinigd. Als door vervuiling de druk in het

koelvloeistoffilter te groot wordt, zal het

filterelement tegen de veerdruk in naar beneden

gedrukt worden. De koelvloeistof passeert het

koelvloeistoffilter dan ongefilterd.

M201439
