1

©

 200528

1-3

Systeembeschrijving

DTCO

XF105 Serie

Als het contact wordt ingeschakeld, licht het

display van de DTCO op. De volgende gegevens

worden na ongeveer 20 seconden in het display

weergegeven:

-

lokale tijd met symbool

-

operationele status van de tachograaf

-

voertuigsnelheid

-

totale kilometerstand

-

symbool voor de aangebrachte

tachograafkaart (indien aanwezig)

-

actuele tijdgroepinstelling voor bestuurder 1

en 2

Tijdweergave
De DTCO is standaard ingesteld op de UTC-tijd

(Universal Time Co-ordinated). Alle

tijdsberekeningen worden altijd aan de hand van

deze UTC-tijd bewaard. Om de DTCO de juiste

tijd te laten weergeven van het land waar de

DTCO geïnstalleerd wordt, moet het tijdverschil

in vergelijking met de UTC-tijd geprogrammeerd

worden.

Opmerking:

Als de tijd van de tachograaf wordt gewijzigd,

verandert ook de tijd op het display in het

instrumentenpaneel.

Registreren van gegevens
Gegevens worden op de volgende manieren

geregistreerd:

-

in het interne geheugen van de DTCO

gedurende ongeveer 365 dagen. Na deze

periode van ongeveer 365 dagen worden de

oudste gegevens overschreven.

De volgende gegevens worden onder

andere geregistreerd:

-

identificatiegegevens van de DTCO

-

identificatiegegevens van de

voertuigsnelheidssensor

-

bestuurdersactiviteiten

-

afgelegde afstand

-

gedetailleerde snelheid van de

afgelopen 24 uur

-

storingen

-

locatie tijdens begin en einde werktijd

-

download-gegevens

-

registratie van toerentallen

-

inspectiegegevens

-

op de tachograafkaart gedurende 28 dagen

(bestuurderskaart).

De volgende gegevens worden onder

andere geregistreerd:

-

datum

-

afgelegde afstand per dag

-

bestuurdersactiviteit en tijdsduur

-

storingen

-

voertuiggegevens

12 : 40

75km/h

123456.7km

K101909

1

DTCO

1-4

©

 200528

Systeembeschrijving

XF105 Serie

Tachograafkaarten

De door de wetgever voorgeschreven

tachograafkaarten zijn te verkrijgen via de

autoriteiten van de EU-lidstaten.

Er zijn vier verschillende tachograafkaarten, elk

met hun eigen mogelijkheden.

De mogelijkheden zijn:

Bestuurderskaart (I)
Op de bestuurderskaart worden de rij- en

rusttijden van een chauffeur geregistreerd. De

bestuurderskaart houdt de gegevens bij van ten

minste 28 dagen. Deze gegevens worden ook

opgeslagen in het geheugen van de digitale

tachograaf en zijn op het display af te lezen.

Bedrijfskaart (II)
Op de bedrijfskaart staan gegevens van het

transportbedrijf. Met de bedrijfskaart is het

mogelijk om rij- en rusttijdengegevens uit de

verschillende voertuigen te downloaden. Deze

gegevens kunnen worden gebruikt voor de

bedrijfsadministratie.

Controlekaart (III)
-

Met de controlekaart zijn de gegevens op de

bestuurderskaart af te lezen.

-

Met de controlekaart kunnen de gegevens

uit de digitale tachograaf opgevraagd

worden.

Driver data

X

Without card

V

Driver card

V

Company card

V

Control card

V

I

II III IV

Vehicle data

T1

T2

T3

V

V

Parameter data

V

V

V

V

V

Driver data

X

V

V

V

V

Vehicle data

T1

T2

T3

V

V

Parameter data

V

V

V

V

V

Driver data

X

X

V

V

V

Vehicle data

A

B

C

X

X

T3

V

V

Parameter data

1

2

3

1

2

3

1

2

3

X

X

V

V

V

Workshop card

K101867

V

Ongelimiteerde toegangsrechten

X

Geen toegangsrechten

T1

Bestuurdersactiviteiten van de afgelopen

acht dagen zonder bestuurdersgegevens

T2

Bestuurdersgegevens van de aanwezige

bestuurderskaart

T3

Voertuiggegevens van alle voertuigen

behorende bij dit bedrijf

A1

Printen van bestuurdersgegevens

A2

Printen van voertuiggegevens

A3

Printen van parametergegevens

B1

Weergeven op display van

bestuurdersgegevens

B2

Weergeven op display van

voertuiggegevens

B3

Weergeven op display van

parametergegevens

C1

Downloaden van bestuurdersgegevens

C2

Downloaden van voertuiggegevens

C3

Downloaden van parametergegevens

1

©

 200528

1-5

Systeembeschrijving

DTCO

XF105 Serie

Werkplaatskaart (IV)
De werkplaatskaart is een kaart waarop de

persoonsgegevens van de installateur van

controle- en meetapparatuur staan vermeld.

Deze kaart is nodig om de digitale tachograaf te

installeren, te repareren en te ijken. Bij het

invoeren van de werkplaatskaart in de DTCO

moet er een pincode ingegeven worden. Als de

pincode vijf keer fout is ingegeven, wordt de

werkplaatskaart uitgeworpen en wordt deze kaart

geblokkeerd.

Programmeren, diagnose en ijking
De tachograaf en voertuigsnelheids-

signaalomvormer hebben één

diagnoseaansluiting aan de voorzijde. Via deze

aansluiting aan de voorzijde bestaat de

mogelijkheid voor programmering, diagnose en

ijking met apparatuur die gebruikt wordt door een

gecertificeerd bedrijf om de tachograaf te ijken.

DAVIE gebruikt voor de diagnose de CAN-

aansluiting van de tachograaf. Via deze

aansluiting kunnen eventuele fouten worden

weergegeven en verwijderd.

Als de tachograaf of de voertuigsnelheids-

signaalomvormer wordt vervangen, moet deze

worden geijkt en geprogrammeerd.

Geprogrammeerde waarden zijn o.a. de k-factor

en de PPR-factor (het aantal pulsen per

omwenteling van de uitgaande as van de

versnellingsbak).

Als de snelheidssensor wordt vervangen, moet

de nieuwe snelheidssensor worden afgestemd

op de tachograaf, anders wordt er een fout

gegenereerd door de tachograaf. Het afstemmen

van de snelheidssensor op de tachograaf moet

gebeuren met apparatuur die gebruikt wordt door

een gecertificeerd bedrijf om de tachograaf te

ijken.

1

DTCO

1-6

©

 200528

Systeembeschrijving

XF105 Serie

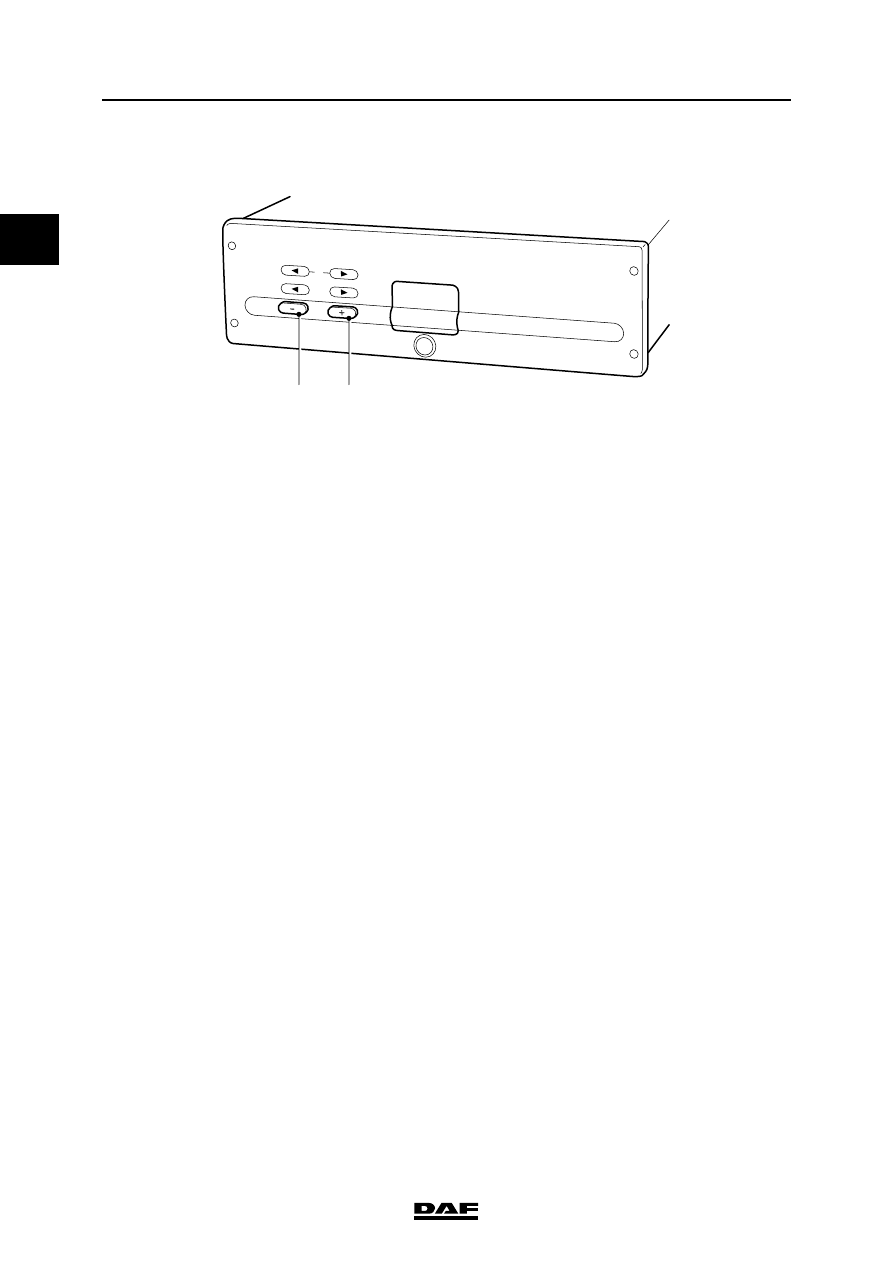

1.3 WERKING VOERTUIGSNELHEIDS-SIGNAALOMVORMER

Voor het snelheidsignaal in het voertuig en de

weergave van de tijd op het instrumentenpaneel

is er bij voertuigen waarbij geen tachograaf is

toegepast een voertuigsnelheids-

signaalomvormer gemonteerd.

De tijd op het instrumentenpaneel kan met

behulp van de "+" en "-" toetsen worden

gewijzigd.

  K101424

h

min

1

2
