Inhoud

DTCO

XF105 Serie

INHOUD

Blad

Datum

1.

SYSTEEMBESCHRIJVING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200528
1.1

Overzichtstekening  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200528

1.2

Werking DTCO  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2 . . . . . 200528

1.3

Werking voertuigsnelheids-signaalomvormer . . . . . . . . . . . . . . . . . . . . . . 1-6 . . . . . 200528

2.

BESCHRIJVING COMPONENTEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200528
2.1

Snelheidssensor  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200528

3.

SCHEMA'S  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 . . . . . 200528
3.1

Legenda blokschema  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 . . . . . 200528

3.2

Blokschema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2 . . . . . 200528

1

DTCO

2

©

 200528

Inhoud

XF105 Serie

1

©

 200528

1-1

Systeembeschrijving

DTCO

XF105 Serie

1. SYSTEEMBESCHRIJVING

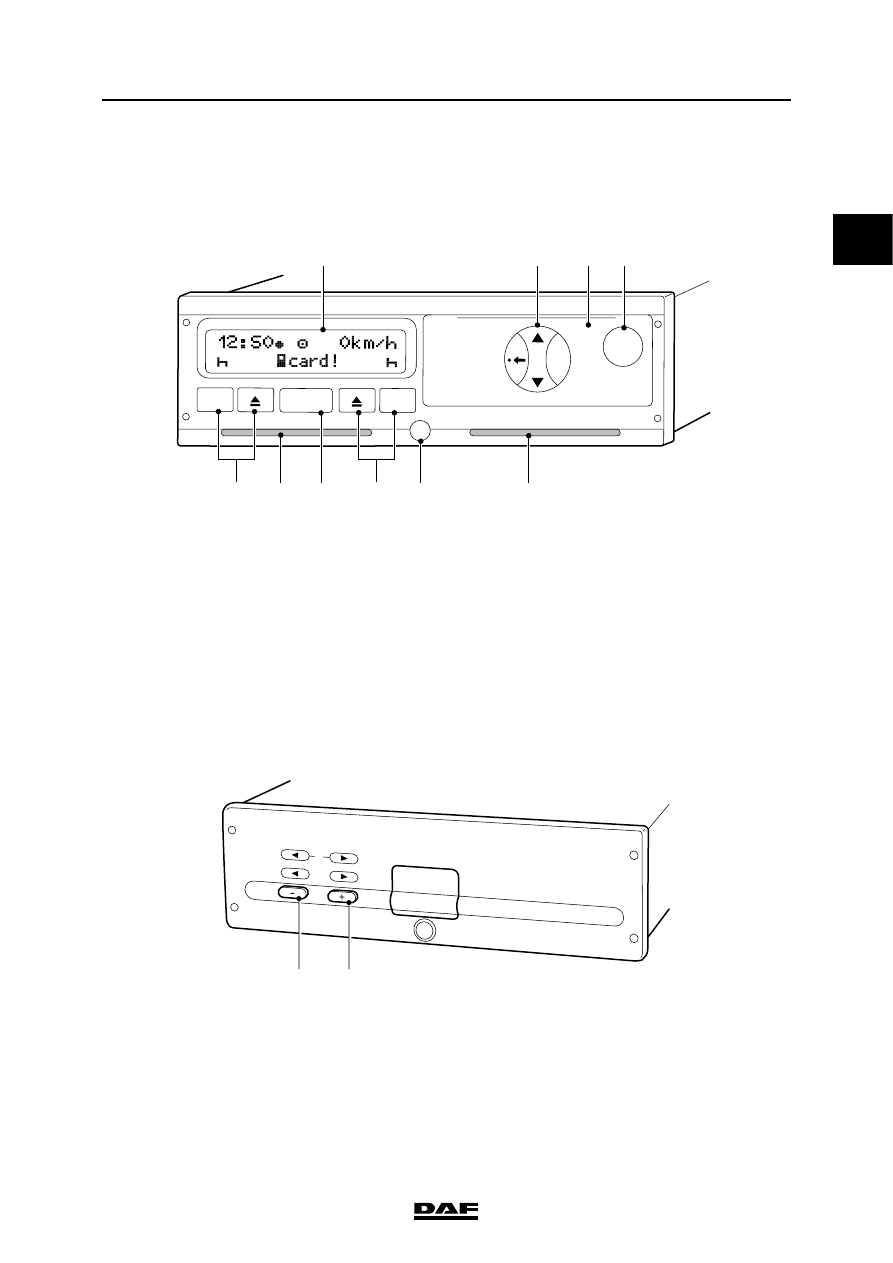

1.1 OVERZICHTSTEKENING

DTCO

Voertuigsnelheids-signaalomvormer

1

2

OK

1

9

8

7

3

4

5



6

10

2

K101863

1.

Display

2.

Bediening bestuurder 1

3.

Kaartlezer 1

4.

Aansluitpunt kalibratie- en download-

apparatuur

5.

Bediening bestuurder 2

6.

Verzegeling

7.

Kaartlezer 2

8.

Knop openen printerlade

9.

Printer

10.

Menukeuzetoetsen

  K101424

h

min

1

2

1.

- toets

2.

+ toets

1

DTCO

1-2

©

 200528

Systeembeschrijving

XF105 Serie

1.2 WERKING DTCO

DTCO is een afkorting van Digital TaChOgraph.

De tachograaf is door de scheiding van de

snelheidsmeter niet meer gebonden aan een

positie in het instrumentenpaneel en kan overal

geplaatst worden.

De DTCO heeft de vorm en afmetingen van een

radio. De DTCO maakt gebruik van

tachograafkaarten. Samen met de

voertuigsnelheidssensor vormt de DTCO een

eenheid.

De voertuigsnelheidssensor (F533) is

aangesloten op de DTCO (B525). De DTCO

zorgt ervoor dat het snelheidssignaal via het

V-CAN voor DIP-4 beschikbaar is. Systemen die

niet via CAN werken, zoals ECAS, krijgen het

snelheidssignaal via een analoge aansluiting.

FMS

K101958

B525

CAN

network

A098

EMAS

D932

F533

DAVIE
