DAF 95XF. Manual - part 844

1

CAB TILTING MECHANISM

Removal and installation

4-8

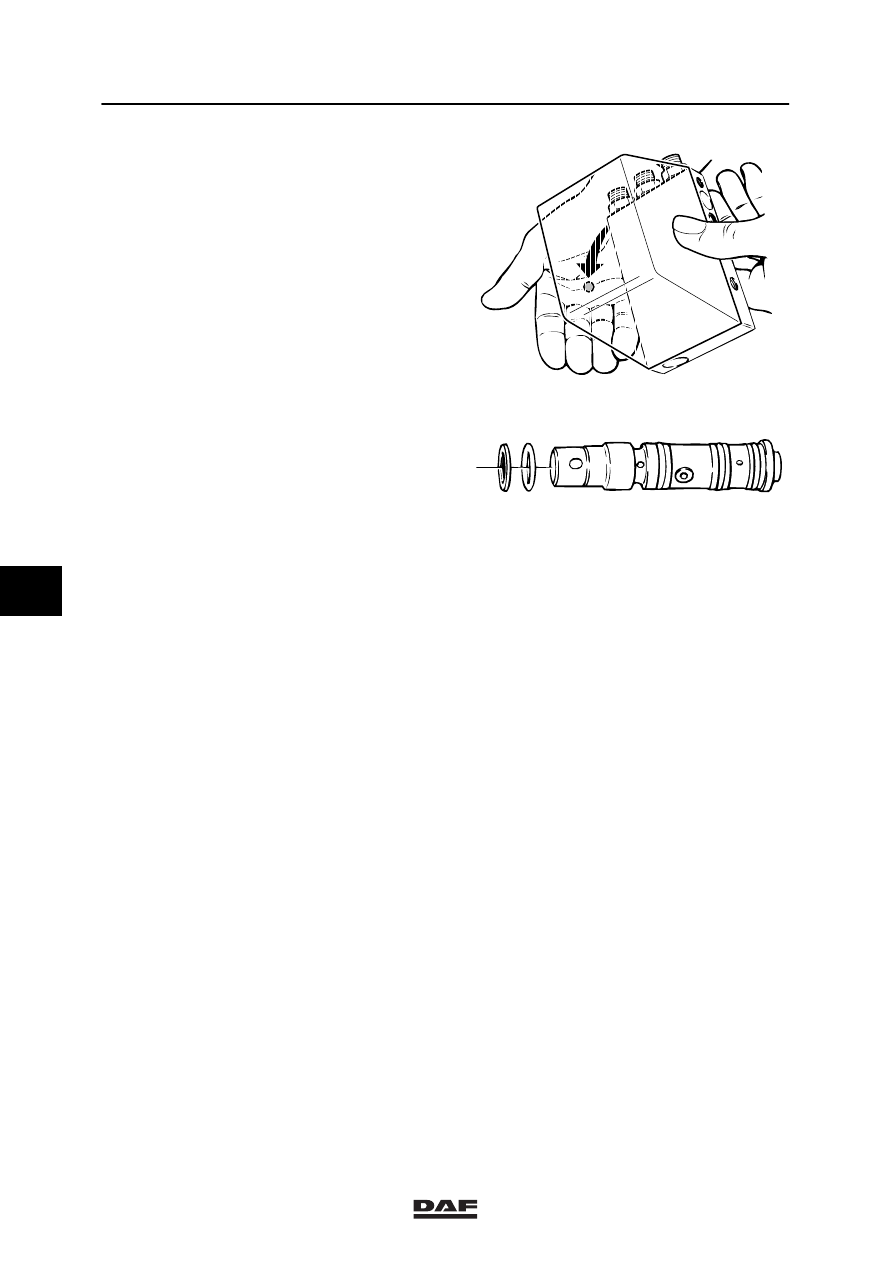

4.

Take the pump housing from the vice and
remove the inlet ball.

K1 01 497

5.

Remove the O-ring and the Teflon ring from
the pump housing.

k100144

6

ᓻ 0209

1

Removal and installation

CAB TILTING MECHANISM

4-9

Installing two-way valve of cab tilting pump

Notes:
-

When the two-way valve is installed, make
sure the holes are correctly positioned
relative to the connections.

-

When the two-way valve has been installed,
the pressure limiting valve must be
checked/adjusted. See “Inspection and
adjustment.

1.

Fit the new O-ring and the Teflon ring in the
pump housing.

2.

Fit the new inlet ball.

3.

Lightly oil the new two-way valve. Fit the
new two-way valve and the sealing plug in
the housing. Make sure the holes in the
two-way valve and the connections in the
housing are well positioned.

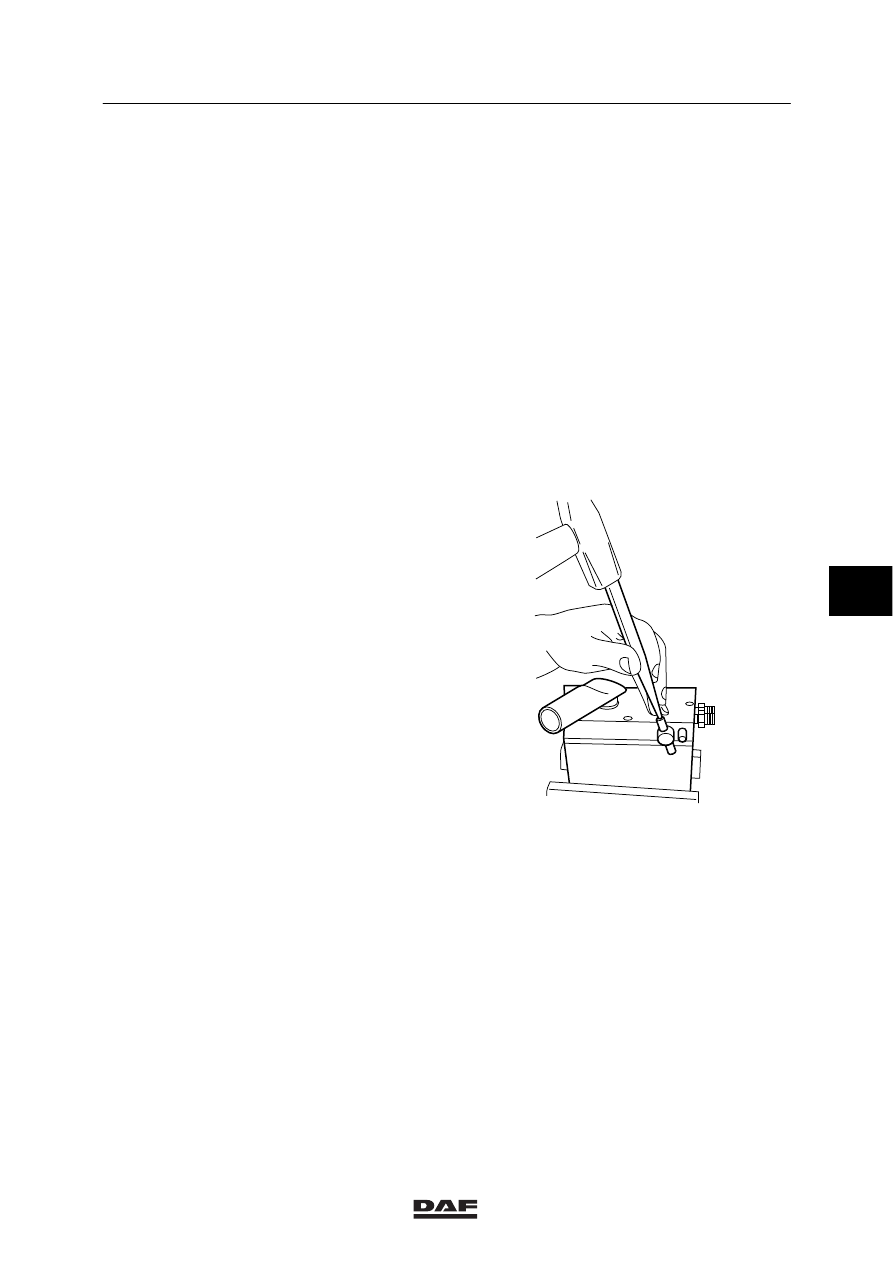

4.

Fit a new O-ring in the steel ring. Fit the
steel ring on the two-way valve and tap the
new notched pin into the two-way valve.

K1 01 340

6

ᓻ 0209

1

CAB TILTING MECHANISM

Removal and installation

4-10

6

ᓻ 0209

1

Disassembly and assembly

CAB TILTING MECHANISM

5-1

5. DISASSEMBLY AND ASSEMBLY

5.1 DISASSEMBLY AND ASSEMBLY, LIFTING CYLINDER

Notes:
-

To be able to repair the lifting cylinder,
remove the entire piston rod and replace
the oil seals.

-

Reconditioning of a lifting cylinder requires
not only the use of the reconditioning kit,
but also a number of components have to
be reused.

-

Before disassembly, clean the lifting
cylinder on the outside.

-

Work in a clean environment.

-

A defective lifting cylinder is often caused
by leaking oil seals or a damaged piston
rod.

Never use compressed air to force
the piston rod into or out of the
lifting cylinder. This would involve
the risk of the piston moving into
or out of the lifting cylinder in an
uncontrolled manner.

Disassembling lifting cylinder

Note:
Use a separate cab tilting pump to pump the
piston in and out.

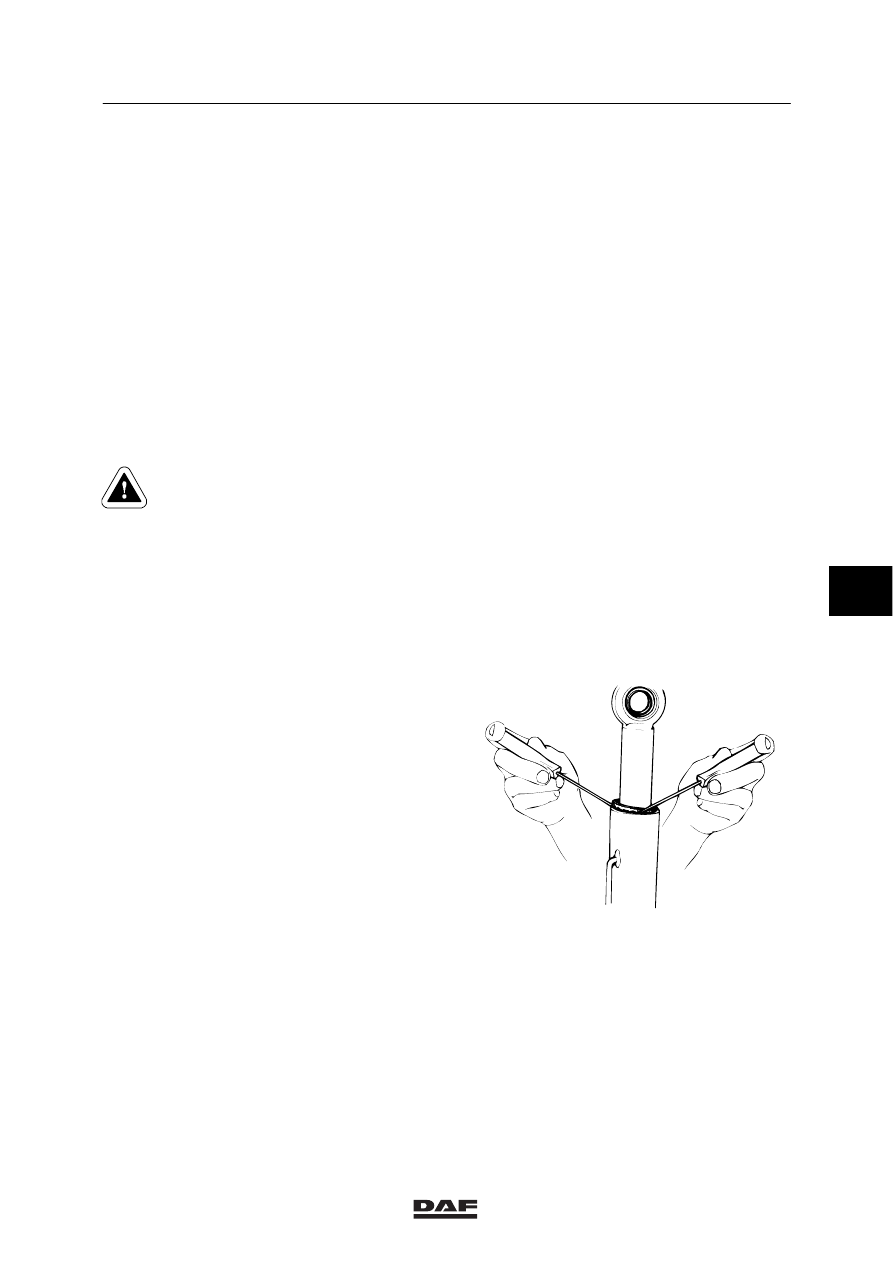

1.

Take the dirt scraper out of the lifting
cylinder.

K100148

6

ᓻ 0209
