CAB TILTING MECHANISM

Inspection and adjustment

3-4

6

ᓻ 0209

1

Removal and installation

CAB TILTING MECHANISM

4-1

4. REMOVAL AND INSTALLATION

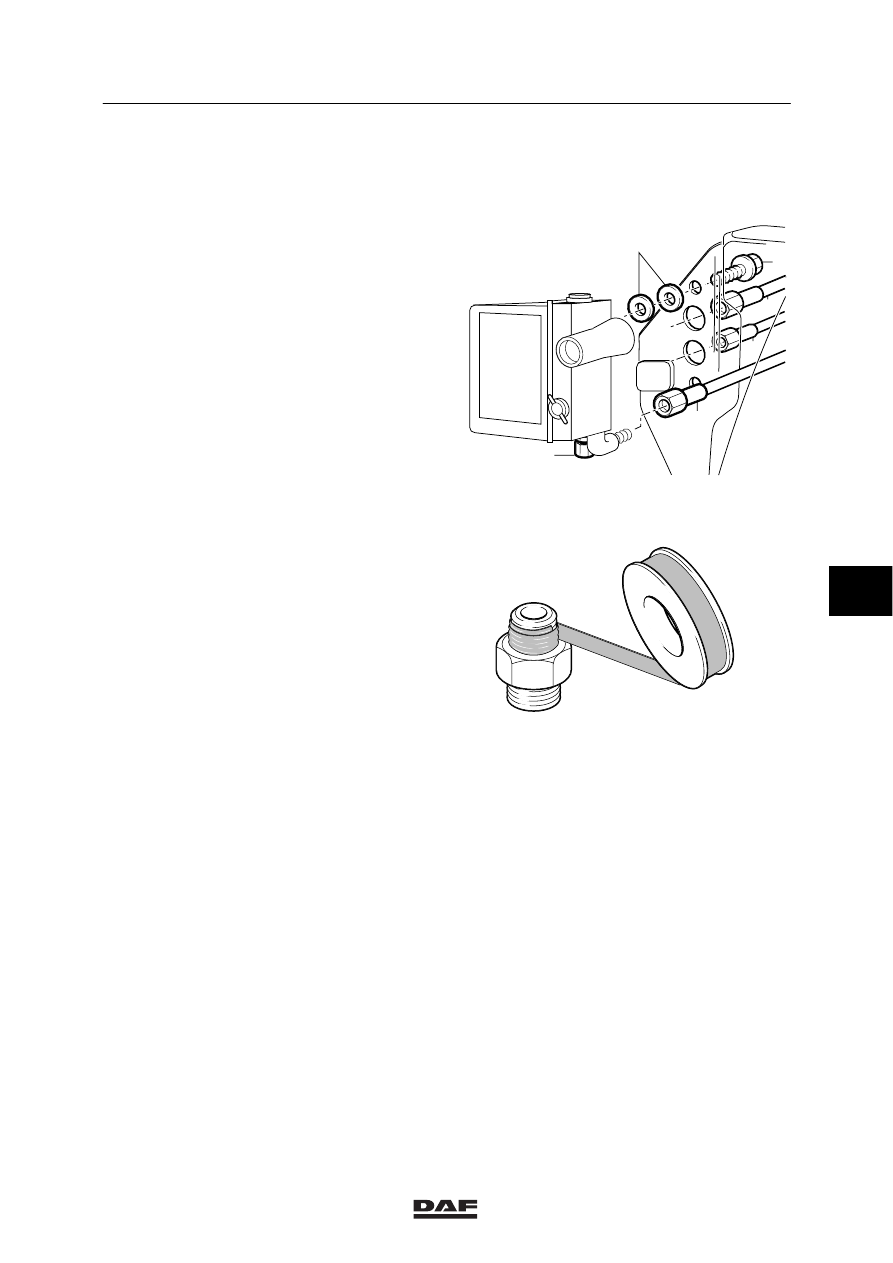

4.1 REMOVAL AND INSTALLATION, CAB TILTING PUMP

Removing cab tilting pump
1.

Disconnect the pipes and collect the oil in a
container.

2.

Remove attachment bolts (2), sealing rings
(3) and remove the pump. Collect any
remaining oil from the pump in a container.

1

2

3

A

B

C

K1 01 456

Installing cab tilting pump

Note:
Use Teflon tape when fitting the pipes to the
nipples. Caution: Do not use the Teflon tape on
the first turn of the nipple thread. This is to
prevent contamination of the system with Teflon
tape.

1.

Fit the pump, insert the sealing rings (3)
between the pump and the bracket, and fit
the attachment bolts (2).

2.

Connect the pipes.
-

A = pressure pipe (thick pipe, M14)

-

B = return pipe (thin pipe, M12)

-

C = left-hand cab lock

3.

For filling and bleeding the pump, see
“Draining and filling”.

K1 01 502

6

ᓻ 0209

1

CAB TILTING MECHANISM

Removal and installation

4-2

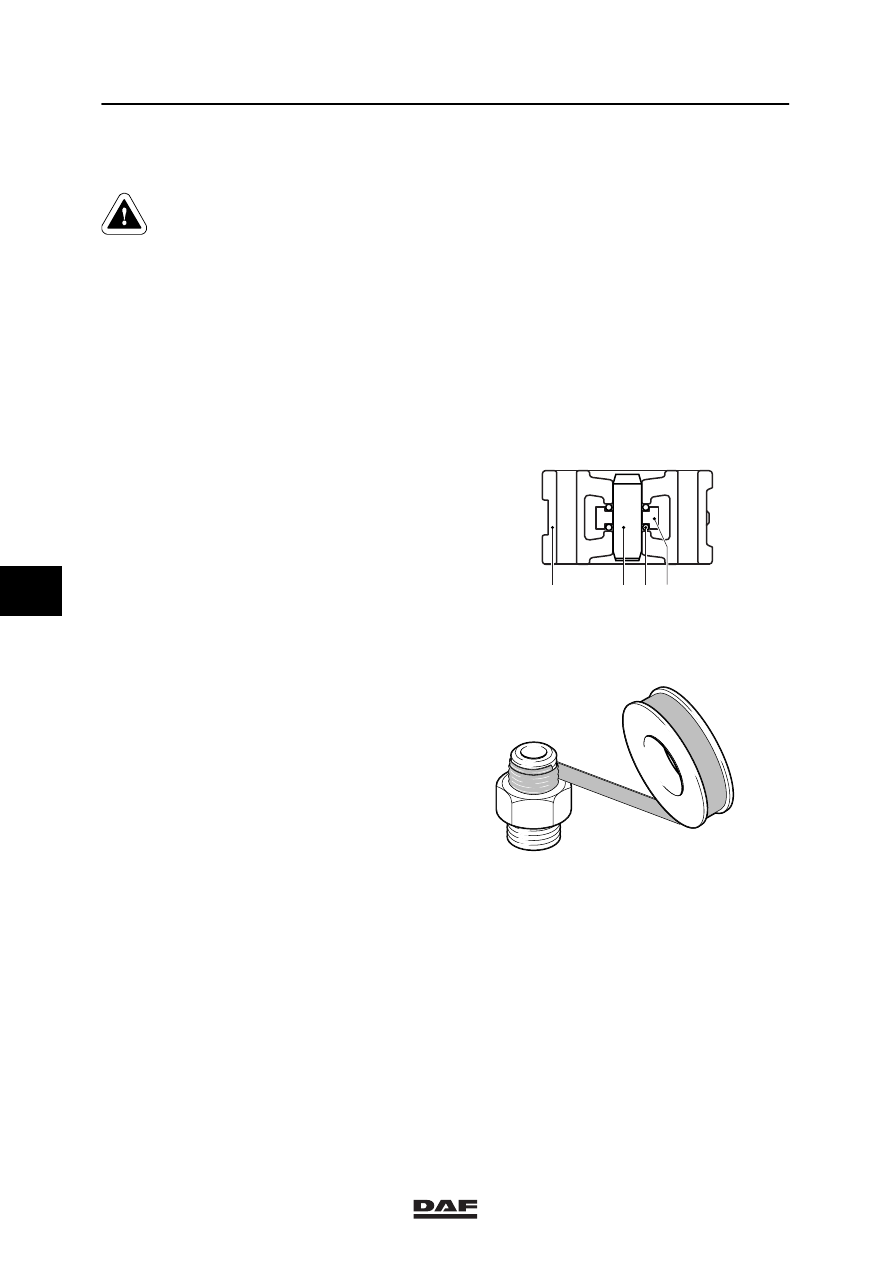

4.2 REMOVAL AND INSTALLATION, LIFTING CYLINDER

Do not remove the lifting cylinder
while the cab is in the tilted
position.

Removing lifting cylinder
1.

Disconnect the pipes and collect the oil in a
container.
Plug off the pipes and connections.

2.

Remove the attachment bolts of the
attachment bracket with which the lifting
cylinder is fastened to the top of the cab.

3.

Remove the lower attachment bolt used to
attach the lifting cylinder to the chassis, and
remove the lifting cylinder.

4.

Remove the attachment bracket (1) of the
lifting cylinder (4) by forcing the pin (2) out
of the bracket, using a press.

;

;

;

;

;

;

;

;

;

;

;;

;;

;;;

;;;

;;;

;;

;;

;;;

;;;

;;;

1

4

2 3

K1 01 454

Installing lifting cylinder

Note:
Use Teflon tape when fitting the pipes to the
nipples. Caution: Do not use the Teflon tape on
the first turn of the nipple thread. This is to
prevent contamination of the system with Teflon
tape.

1.

Apply grease to the attachment rings (3) in
the cylinder eye of the lifting cylinder (4).
Press the pin (2) into the attachment
bracket (1) through the cylinder eye of the
lifting cylinder.

Note:
Press the pin into the attachment bracket
until the conical ends of the pin protrude
fully on either side.

K1 01 502

6

ᓻ 0209

1

Removal and installation

CAB TILTING MECHANISM

4-3

2.

Fasten the lifting cylinder to the cab using
the lower attachment bolt. Tighten the
attachment bolt to the specified tightening
torque, see “Technical data”.

3.

Fit the attachment bolts of the attachment
bracket at the top of the lifting cylinder.
Tighten the attachment bolts to the
specified tightening torque, see “Technical
Data”.

4.

Connect the pipes.

5.

For filling and bleeding the system, see
“Draining and filling”.
