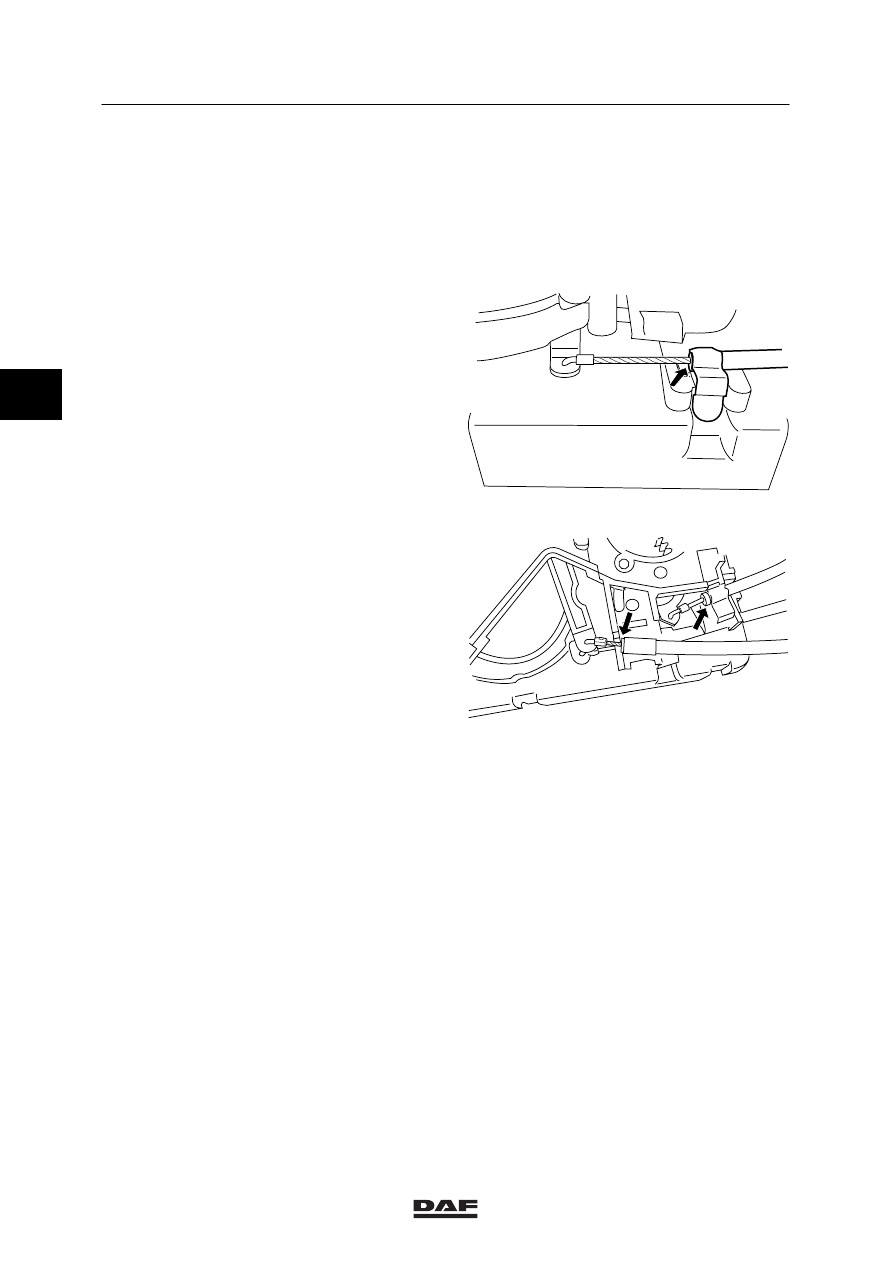

DAF 95XF. Manual - part 812

1

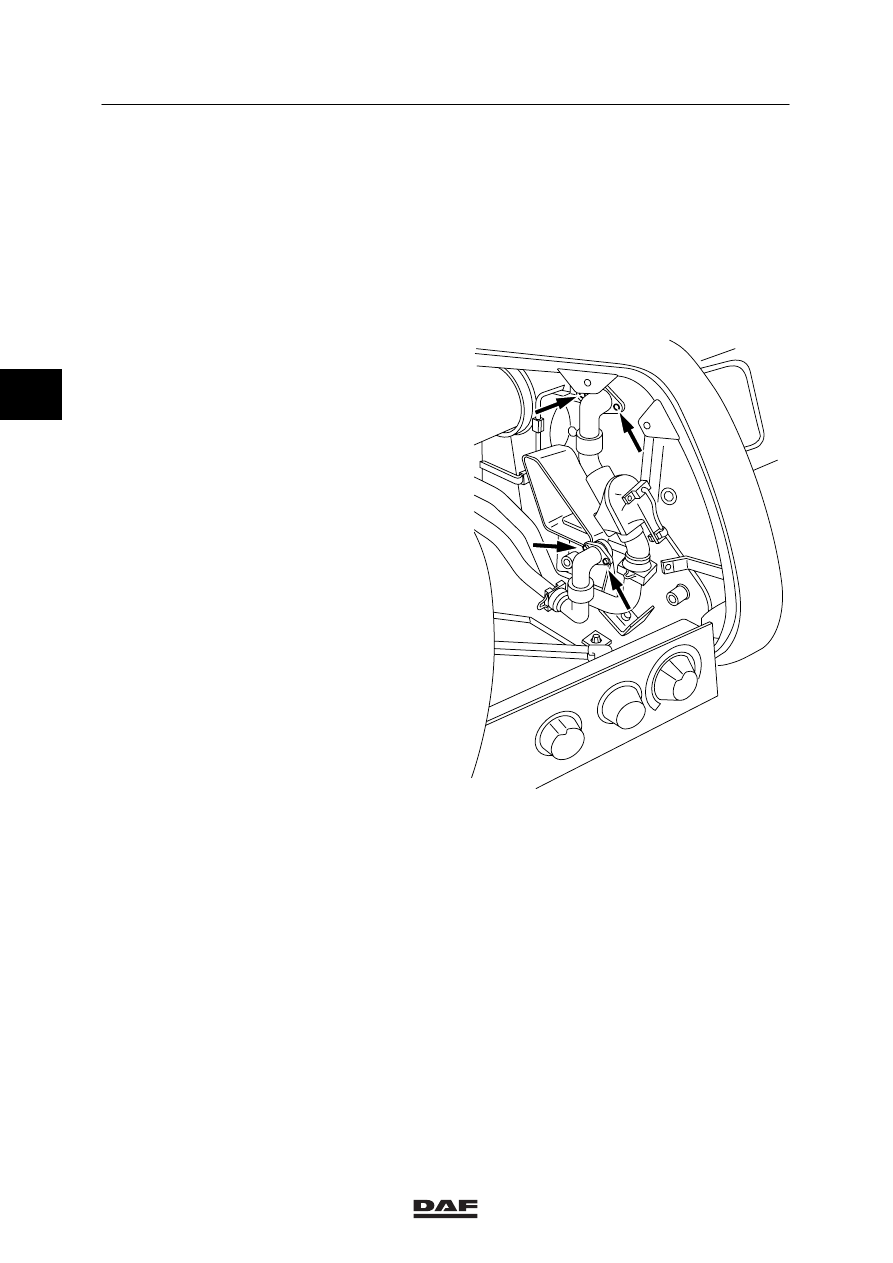

CAB HEATING

Removal and installation

4-6

Installing control panel

Note:
For the colours of the control cables for the
heater refer to “Technical data”.

1.

Turn all control knobs fully to the left (0 and
cold respectively).

2.

Attach one side of the control cable of the
foot valve to the innermost lever of the
heater manifold, push the outer cable
against the white stop and fix the clip.

K1 01 149

3.

Attach one side of the control cable of the
defroster valve to the outermost lever of the
heater manifold, push the outer cable
against the stop and fix the clip.

4.

Attach one side of the Bowden cable of the
heater valve to the temperature control
lever, push the outer cable against the stop
and fix the clip.

5.

Attach the other side of the control cable to
the heater valve, adjust the heater valve,
see chapter “Inspection and adjustment”
and attach the clip.

6.

Check the settings by setting the control
knobs to various positions. In the zero
position the relevant valve or tap must be
closed and the knob must be easily
adjustable over its entire range.

7.

Reconnect all electrical connections.

8.

Fit the control panel and the radio panel.

K1 01 148

3

ᓻ 0209

1

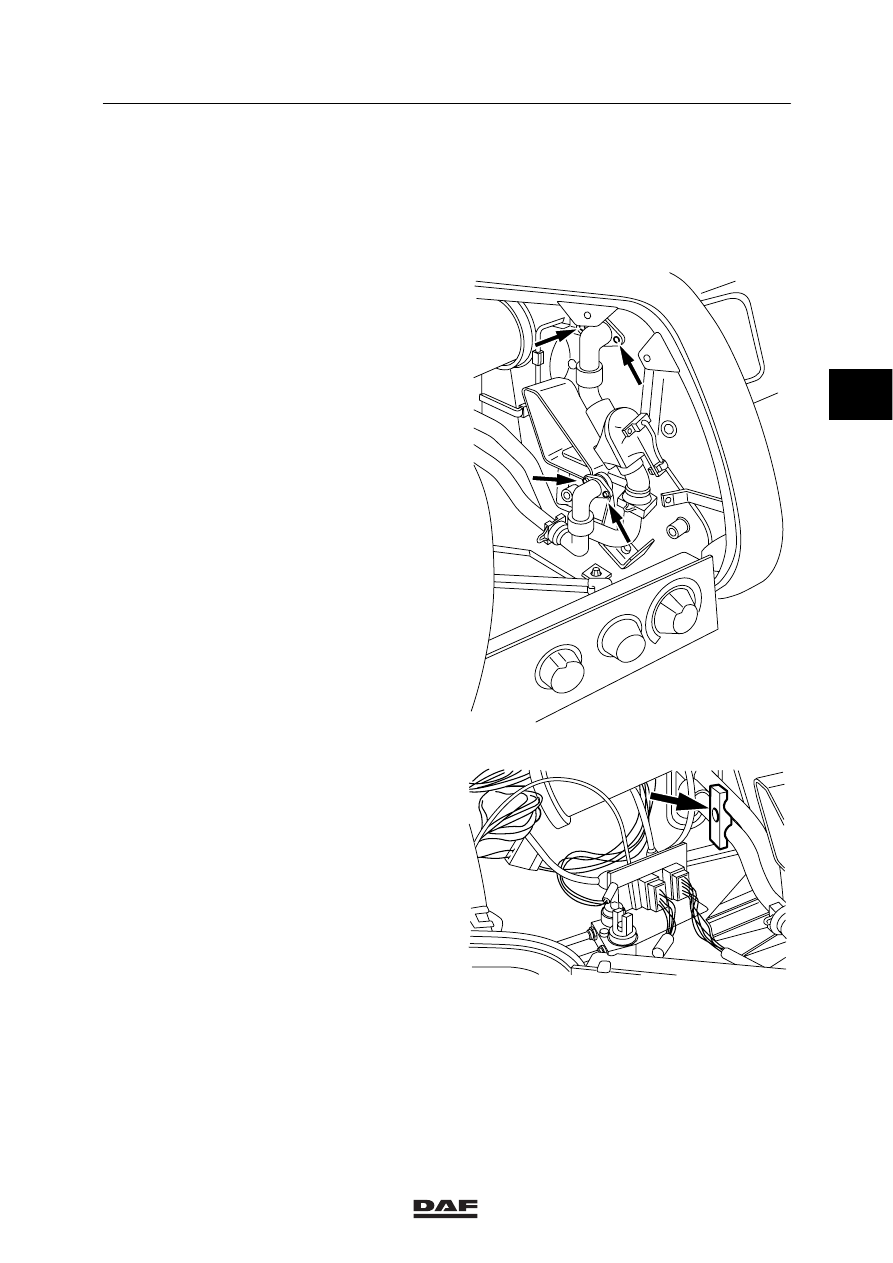

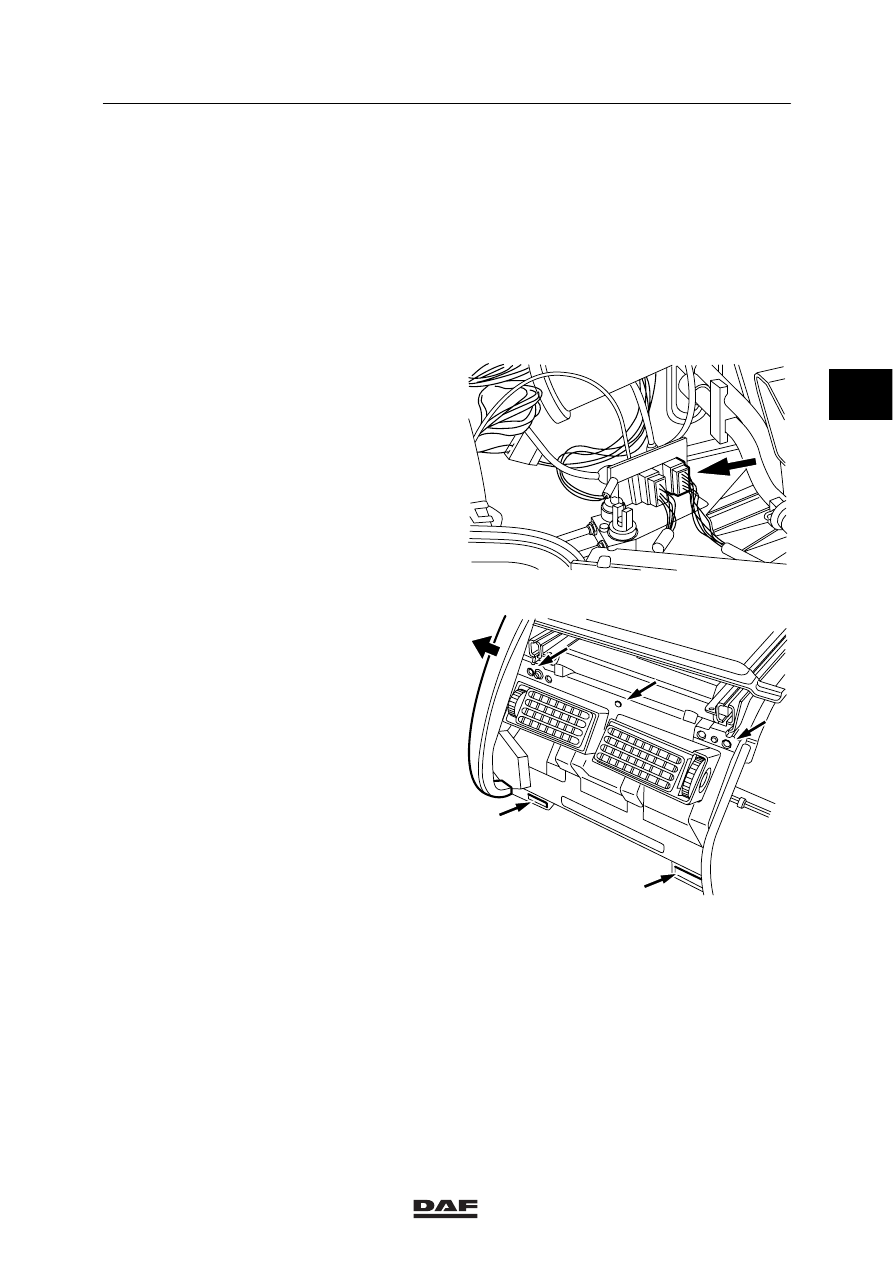

Removal and installation

CAB HEATING

4-7

4.4 REMOVAL AND INSTALLATION, HEATER RADIATOR

Removing heater radiator
1.

Remove the radio panel.

2.

Remove the lower air duct.

3.

Remove the pipes on the heating unit.
Capture any escaping coolant.

K100401

4.

Remove the pipe clamp.

K100399

3

ᓻ 0209

1

CAB HEATING

Removal and installation

4-8

5.

Remove the control panel.

6.

Remove the attachment screws on the side
of the heater.

7.

Remove the radiator by carefully pulling it
out of the heating unit.

Installing heating radiator
1.

Place the radiator and carefully slide it into
the heating unit.

2.

Fit new O-rings to the pipes and fit them.

K100401

3.

Fit the pipe clamp.

4.

Fit the lower air duct.

5.

Install the control panel.

6.

Fit the radio panel.

7.

Top up the cooling system.

3

ᓻ 0209

1

Removal and installation

CAB HEATING

4-9

4.5 REMOVAL AND INSTALLATION, HEATING UNIT ELECTRIC MOTOR

Removing the heating unit electric motor
1.

Remove the dashboard panels on
co-driver’s side and from the central
console.

2.

Remove the ashtray and the ashtray holder

3.

Remove the radio panel.

4.

Install the lower air duct on driver’s side.

5.

Remove the connector from the central
console panel.

6.

Remove the central console control panel.

K100398

7.

Remove the attachment screws at the top
and front of the central console, allowing the
panel to be lifted slightly.

8.

Remove the frame at the front of the central
console, including the vents. To that end,
slightly lift the dashboard panel (driver’s
side) enabling the frame to be removed
more easily.

K100404

3

ᓻ 0209
