INTERNAL CAB COMPONENTS

General

2-2

K100444

2

3

1

15

2

1

6

4

14

10

7

12

18

11

16

17

19

10

9

8

5

13

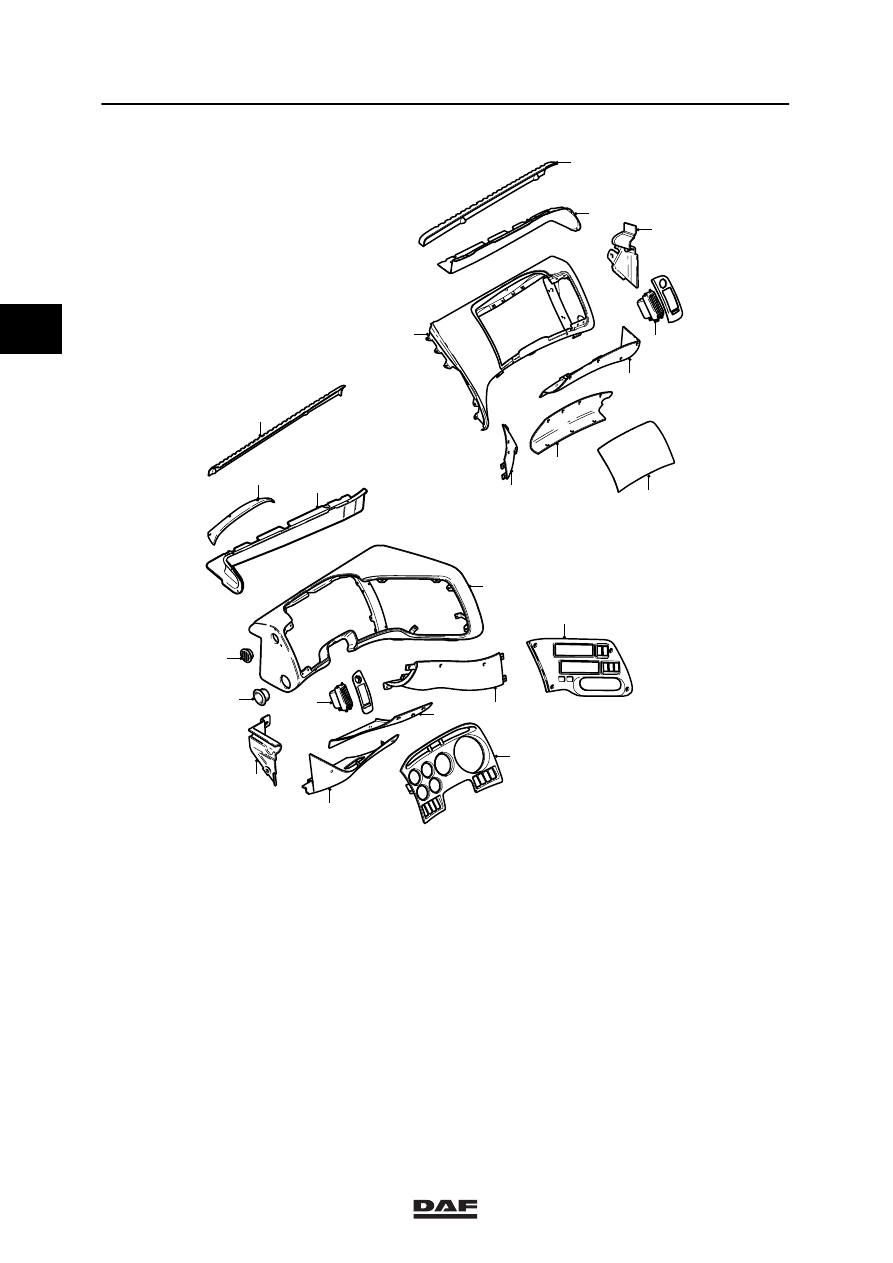

Side console on driver’s/co-driver’s side

Legend
1.

Window panel

2.

Window vent

3.

Instrument cover

4.

Dashboard on driver’s side

5.

Dashboard on co-driver’s side

6.

Lower door post panel on co-driver’s side

7.

Lower door post panel on driver’s side

8.

Defroster vent panel

9.

Grommet for door ventilation

10. Side vent
11.

Lower panel of central console

12. Lower panel on driver’s door side
13. Lower panel central console side on

driver’s side

14. Instrument panel
15. Radio panel
16. Lower panel central console side on

co-driver’s side

17. Lower panel of central fuse box
18. Central fuse box cover
19. Lower panel co-driver’s door side

2

ᓻ 0209

1

General

INTERNAL CAB COMPONENTS

2-3

K100443

5

1

4

2

3

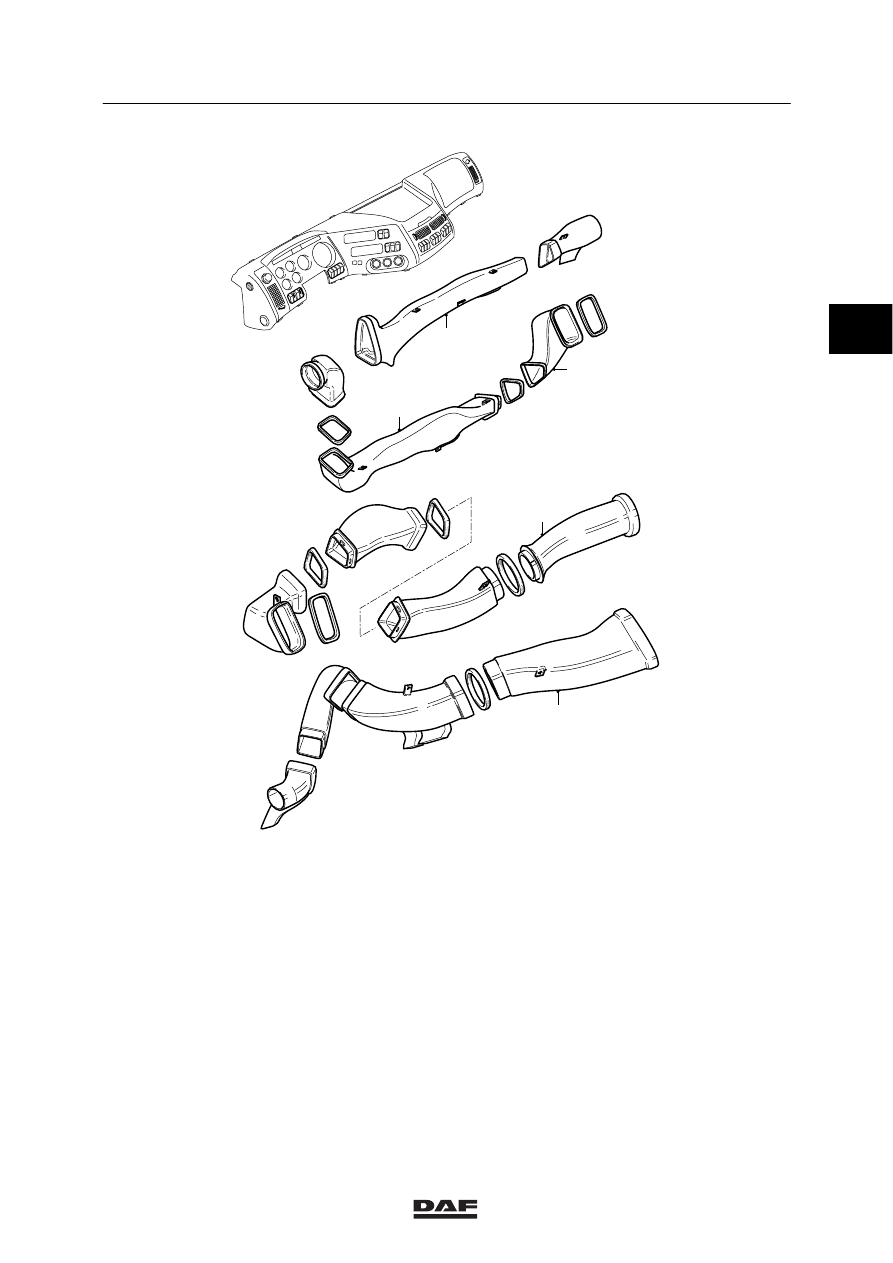

Ventilation/heating system air ducts

Legend
1.

Front air duct on co-driver’s side

2.

Rear air duct on co-driver’s side

3.

Air duct for vents

4.

Rear air duct on driver’s side

5.

Front air duct on driver’s side

2

ᓻ 0209

1

INTERNAL CAB COMPONENTS

General

2-4

K100445

3

2

1

6

7

4

5

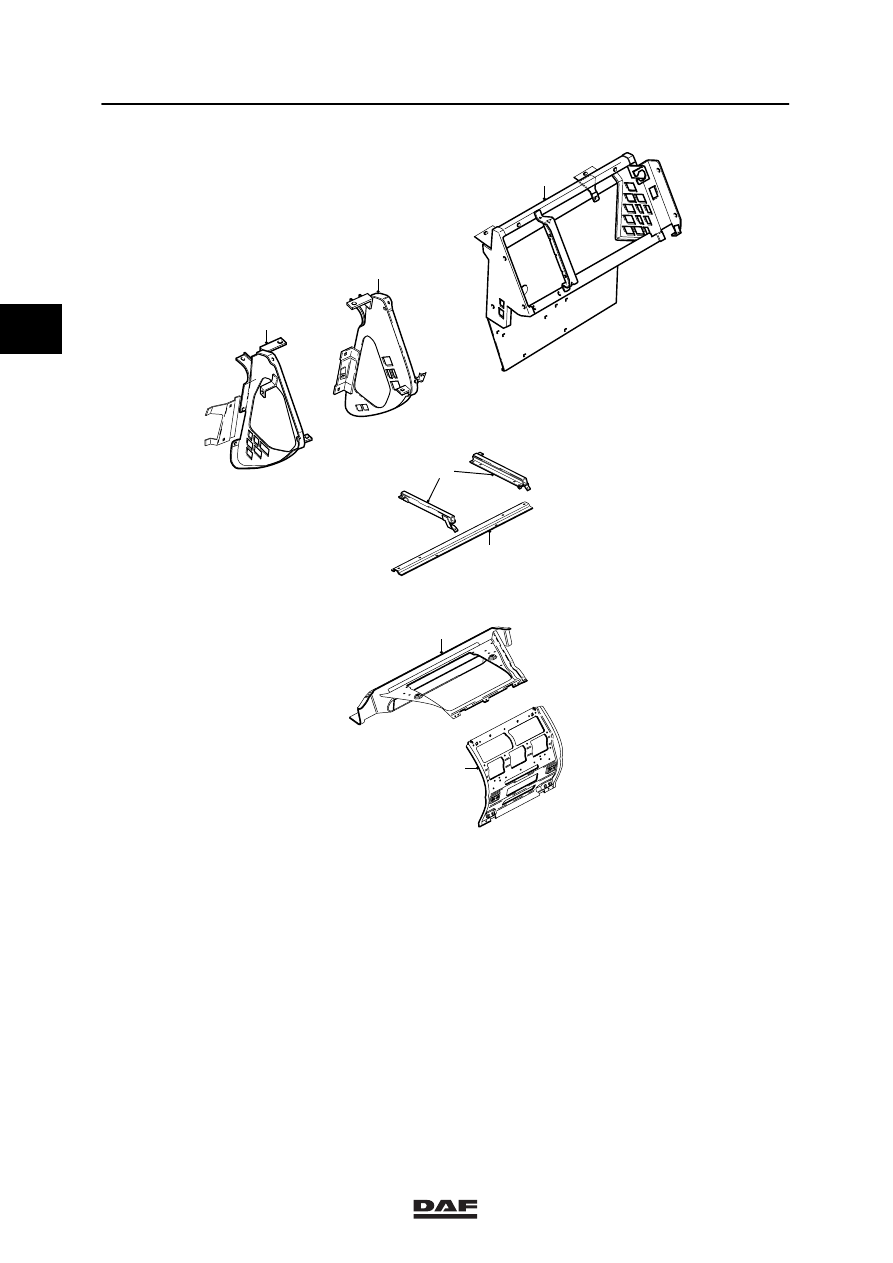

Dashboard attachment

Legend
1.

Central fuse box attachment frame

2.

Right-hand side instrument panel
attachment frame

3.

Left-hand side instrument panel attachment
frame

4.

Extendable table guide rail

5.

Central console reinforcement profile

6.

Central console attachment frame

7.

Central console control panel attachment
frame

2

ᓻ 0209

1

General

INTERNAL CAB COMPONENTS

2-5

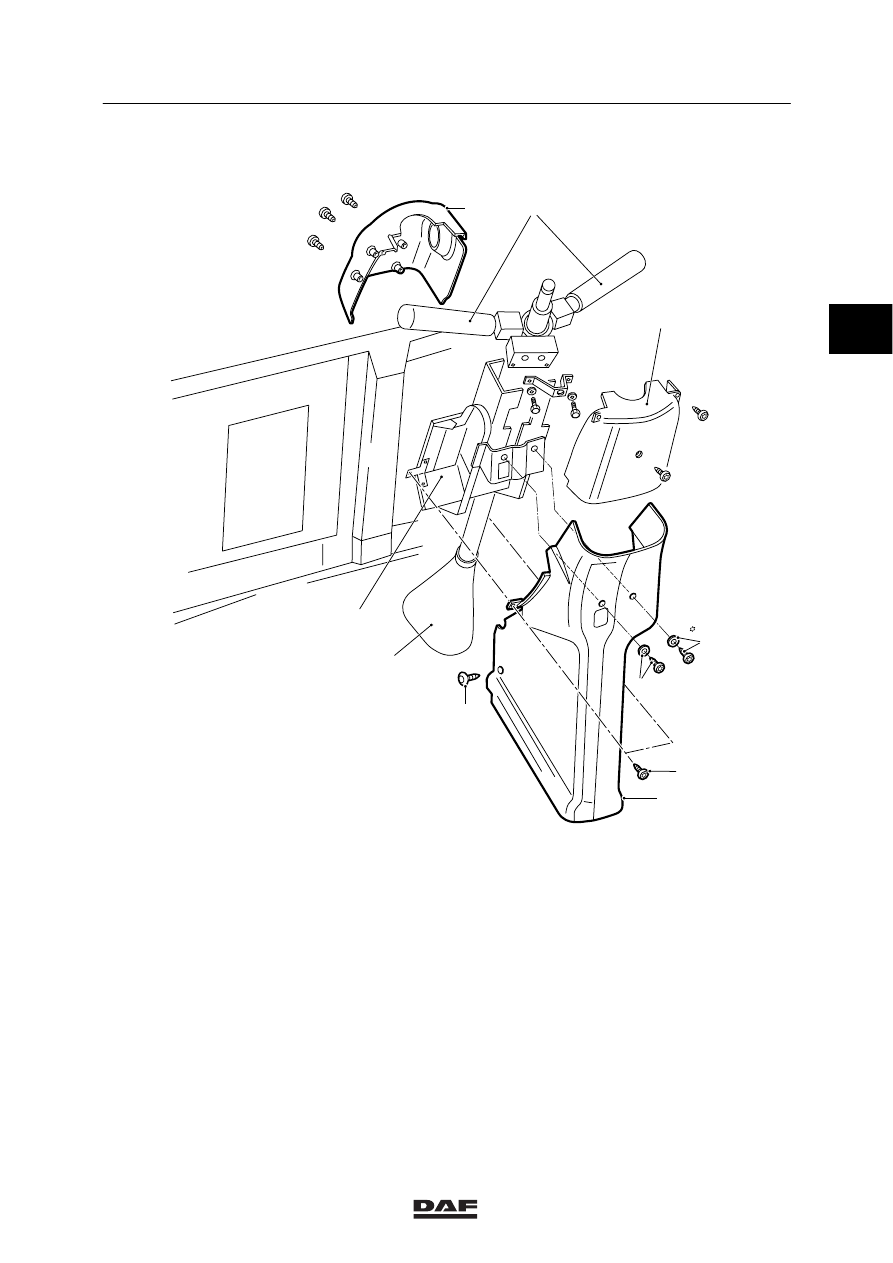

2.2 OVERVIEW DRAWING, STEERING COLUMN

C

C

D

E

F

G

A

A

B

K1 00 917

H

Legend
A.

Steering column cover panels, top

B.

Steering column switches

C.

Attachment of steering column cover
panels, bottom

D.

Steering column cover panels, bottom

E.

Panel clamp

F.

Steering shaft grommet

G.

Steering column

2

ᓻ 0209
