1

TECHNICAL DATA

Cab suspension

2-2

2.2 TIGHTENING TORQUES

The tightening torques stated in this section are
different from the standard tightening torques
included in the overview of standard tightening
torques. Any other threaded connections that
are not specified must therefore be tightened to
the tightening torque stated in the overview of
standard tightening torques.

When attachment bolts and nuts are to be
replaced, it is important that they are of exactly
the same length and property class as the ones
removed, unless stated otherwise.

0

ᓻ 200345

0

1

Cab suspension

TECHNICAL DATA

2-3

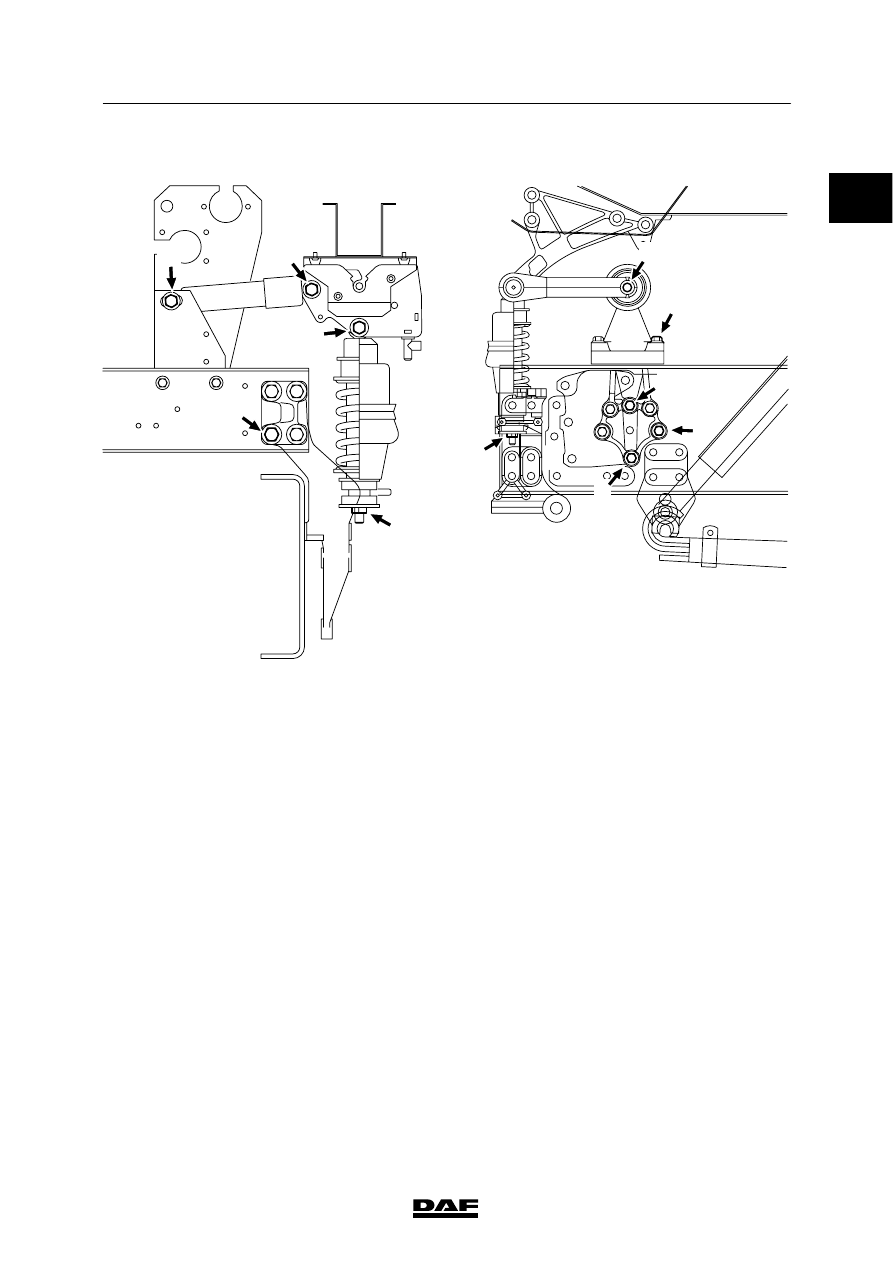

Cab suspension

K100796

A

E

B

D

C

K100797

F

E

G

H

J

K

Position

Description

Tightening torque

A

Rear bracket attachment bolt
M16 x 110

260

ᐔ 20 Nm + 90_ angular displacement

B

Rear horizontal shock absorber
attachment bolt M14 x 65

170

ᐔ 15 Nm

C

Rear horizontal shock absorber
attachment bolt M14 x 110

170

ᐔ 15 Nm

D

Rear shock absorber attachment
bolt M14 x 65

170

ᐔ 15 Nm

E

Self--locking nut M14 for front and
rear spring element

50 Nm

F

Front right--hand side bracket
fastening bolt M16 x 50

260

ᐔ 20 Nm

G

Front right--hand side bracket
fastening bolt M16 x 70

260

ᐔ 20 Nm

H

Front right--hand side bracket
fastening bolt M16 x 100

260

ᐔ 20 Nm

J

Vibration damper locating bolt
M18 x 145

360

ᐔ 30 Nm

(1)

K

Front left--hand side bracket
fastening bolt M14 x 70

170

ᐔ 15 Nm

(1)

Secure with Loctite 243

ᓻ 200345

1

TECHNICAL DATA

Cab suspension

2-4

0

ᓻ 200345

0

1

Cab tilting gear

TECHNICAL DATA

3-1

3. CAB TILTING GEAR

3.1 GENERAL

Lifting cylinder
Nominal pressure

400 bar

Cab tilting pump
Nominal pressure

400 bar

Displacement

4 cm

3

Pressure--limiting valve

400 + 50 bar

Level check/filler plug pressure--relief valve

2.5 bar

3.2 TIGHTENING TORQUES

The tightening torques stated in this section are
different from the standard tightening torques
included in the overview of standard tightening
torques. Any other threaded connections that
are not specified must therefore be tightened to
the tightening torque stated in the overview of
standard tightening torques.

When attachment bolts and nuts are to be
replaced, it is important that they are of exactly
the same length and property class as the ones
removed, unless stated otherwise.

Lifting cylinder
Lifting cylinder cab support attachment bolts

260 Nm

Chassis support attachment bolt

60 Nm

Non--return valve seat

40 - 45 Nm

3.3 FILLING CAPACITIES

Cab tilting pump
Capacity of reservoir

625 cm

3
