1

TECHNICAL DATA

Internal and external cab components

1-16

1.2 TIGHTENING TORQUES

The tightening torques stated in this section are
different from the standard tightening torques
included in the overview of standard tightening
torques. Any other threaded connections that
are not specified must therefore be tightened to
the tightening torque stated in the overview of
standard tightening torques.

When attachment bolts and nuts are to be
replaced, it is important that they are of exactly
the same length and property class as the ones
removed, unless stated otherwise.

Windscreen wiper unit
Motor shaft nut

38 Nm

Windscreen wiper arm nut

18 Nm

Windscreen wiper arm bracket lock nut M20

18 Nm

Threaded holes in bulkhead
windscreen wiper arm bracket

silicone sealant

Clutch pedal
Sealant for end of clutch pedal spindle

silicone sealant

Recessed locking bolt

according to standard

(1)

Steering column
Universal joint attachment bolts

54 Nm

(2)

Steering wheel attachment nut

65 Nm

Door
Door limiter attachment nut M6

10 Nm

Hinge attachment bolts

30 Nm

Lock plate attachment bolts

18 Nm

(1)

Striker plate (cab)

23 Nm

Window crank attachment screw

according to standard

(1)

Grille
Grille--side hinge attachment bolts

15 Nm

Threaded holes in bulkhead
Hinge on cab side

silicone sealant

Exterior mirrors
Pavement mirror adjusting nut

7.0 - 8.1 Nm

Model with integrated arm:
attachment nut M8 for lower pivoting point of
D-shaped arm:
-

driver’s side

22 Nm

-

co--driver’s side

27 Nm

0

ᓻ 200345

0

1

Internal and external cab components

TECHNICAL DATA

1-17

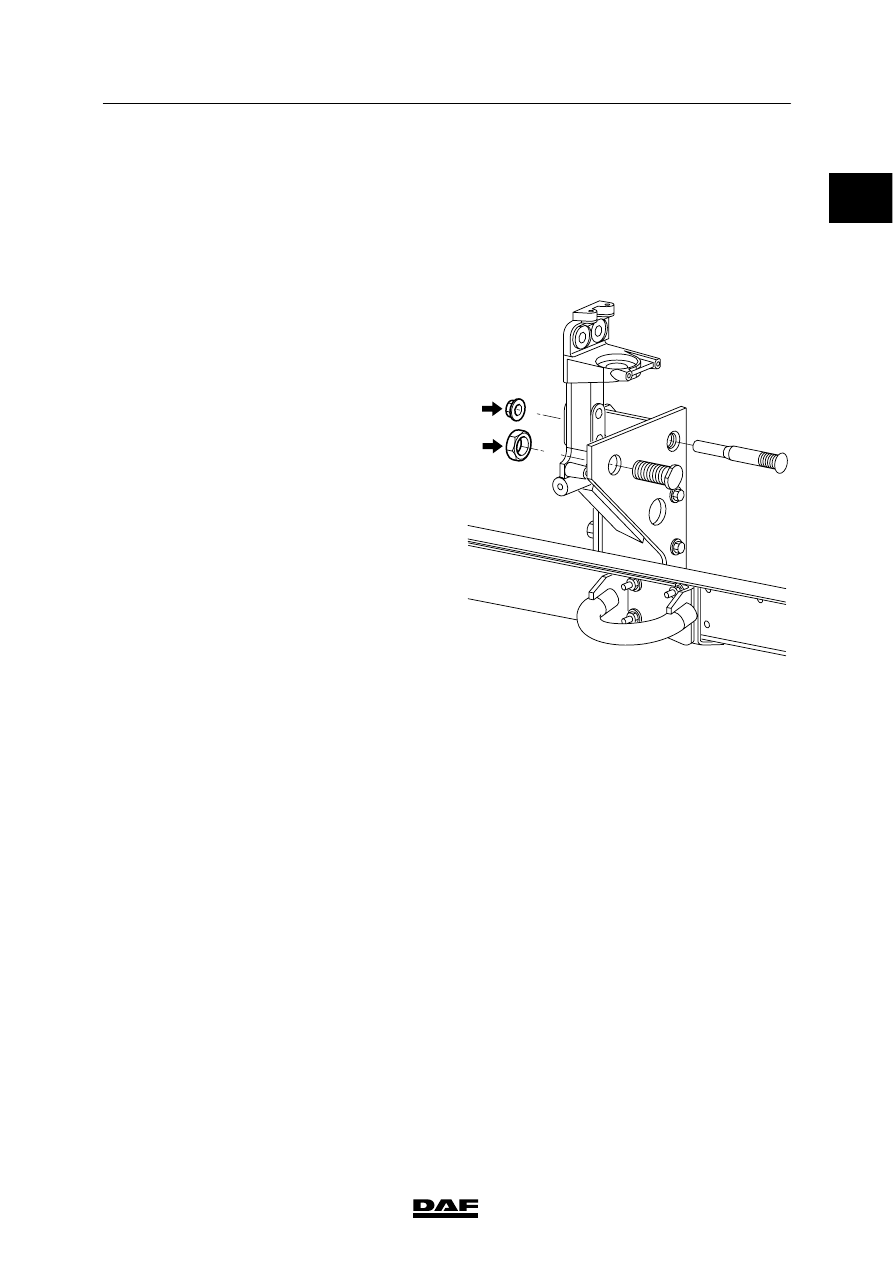

Front Underrun Protection leaf--sprung
model (without towing device)
Attachment bolt A

170

ᐔ 15 Nm

(1)

Attachment bolt B

170

ᐔ 15 Nm

(1)

(with towing device)
Attachment bolt A

170

ᐔ 15 Nm

(1)

Attachment bolt B

260 Nm

(1)

(1)

Secure with Loctite 243

(2)

Always replace the attachment bolt and nut

K100822

A

B

ᓻ 200345

1

TECHNICAL DATA

Internal and external cab components

1-18

0

ᓻ 200345

0

1

Cab suspension

TECHNICAL DATA

2-1

2. CAB SUSPENSION

2.1 GENERAL

The F249 cab is mounted to the chassis at four
points with adjustable coil spring or air
suspension elements. These have integral
shock absorbers.

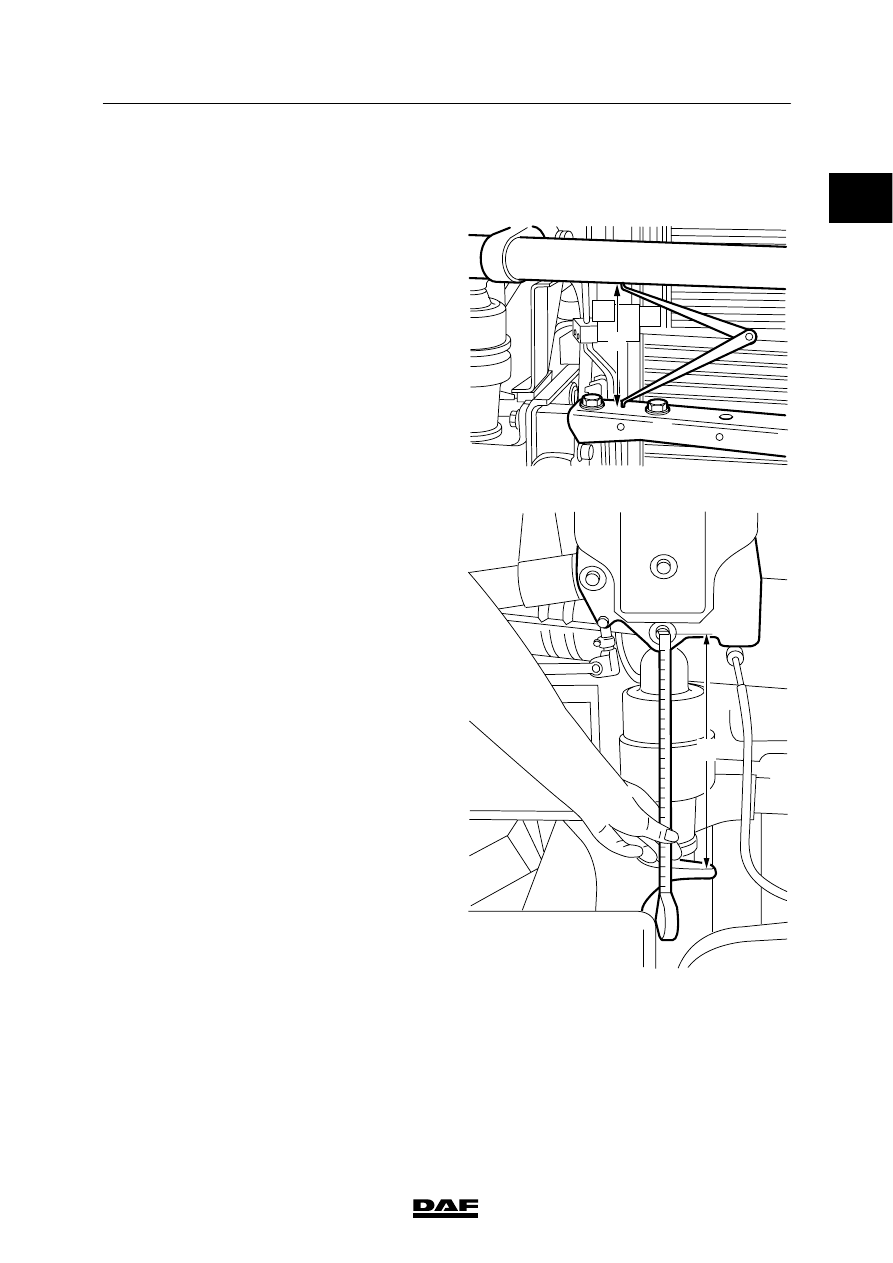

Adjustment dimensions of cab with coil
spring/air suspension elements

Size A

ᐔ 5 mm

227.7 mm

Size B

ᐔ 5 mm

272.5 mm

Size A:

distance between top of front
cross member and bottom of
stabiliser

Size B:

distance from top of suspension
bracket to centre of cab
lock/suspension bolt

Note:
Measurements for unloaded cab and normal
system pressure

The coil spring elements can be adjusted in 4
steps of 3 mm.

Spring distance of coil spring and air
suspension elements:

Front

approx. 80 mm (+40/-40)

Rear

approx. 64 mm (+32/-32)

K100348

A

K100349

B
