DAF 95XF. Manual - part 605

8

TRAILING AXLES

Removal and installation

3-14

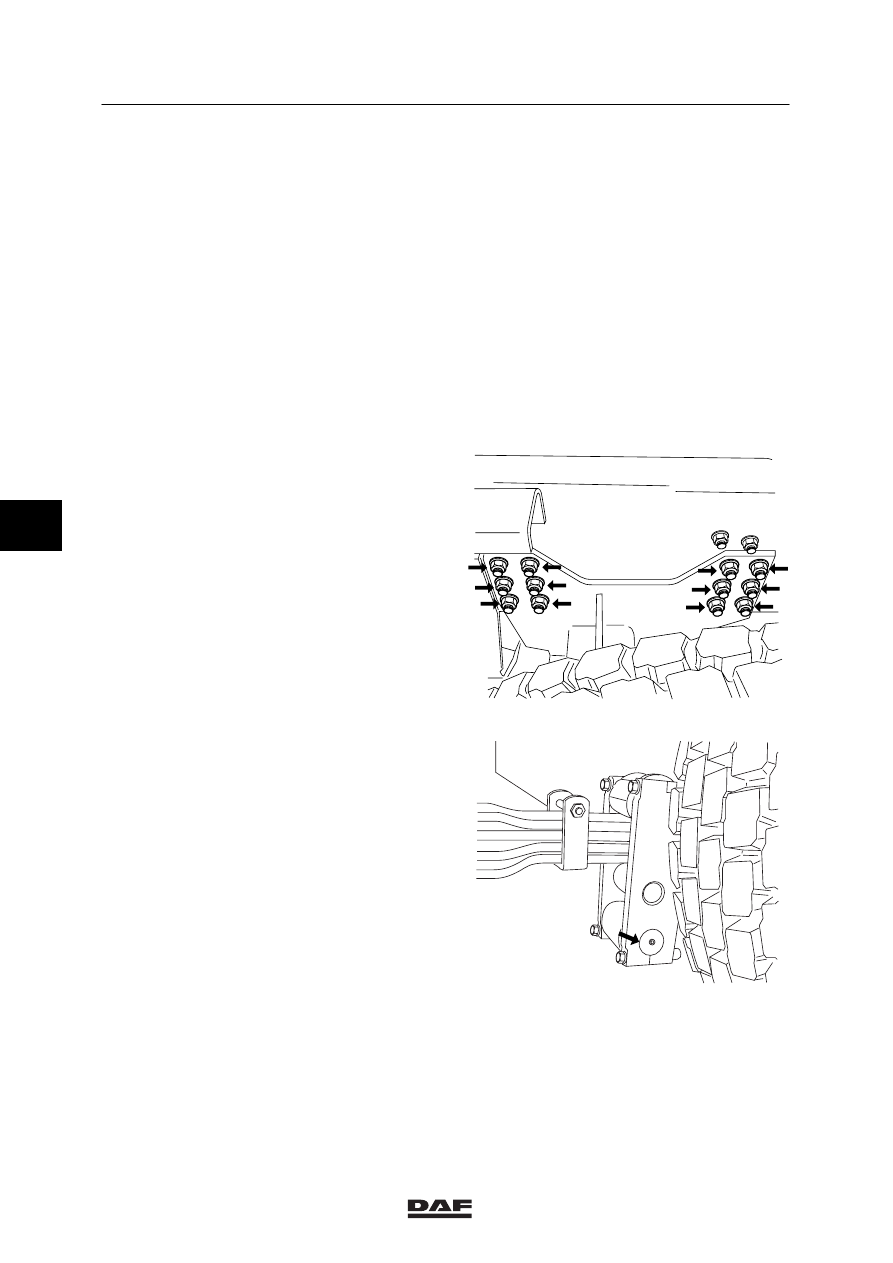

3.6 REMOVAL AND INSTALLATION, TRAILING AXLE

Removing the trailing axle
1.

Remove the wheels from the trailing axle.

2.

Loosen the shock absorbers at the top and
depress these as far as possible.

3.

Remove the brake pipes.

4.

(Temporarily) fit the outer wheels of the
trailing axle.

5.

Lower the trailing axle.

6.

Safely lift the chassis rear until the
attachment bolts holding the bearing
supports to the chassis can be removed.

7.

Remove the attachment bolts holding the
bearing supports to the chassis.

A8 00 408

8.

Lift the chassis until the bearing supports
are clear of the chassis and the bottom pins
of the shackles are within reach.

A8 00 409

5

ǹ 200302

8

Removal and installation

TRAILING AXLES

3-15

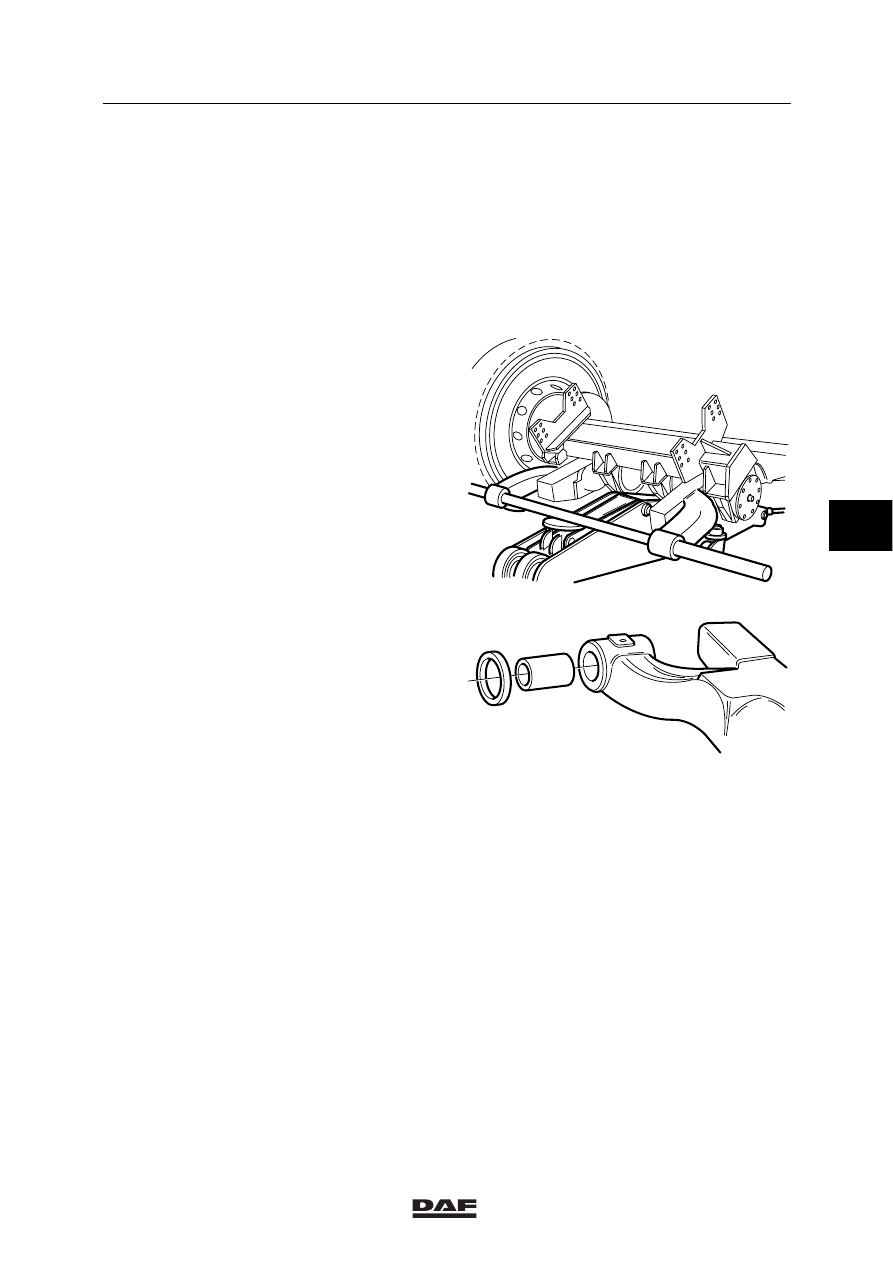

9.

Place a wooden block right and left between
the chassis member and the axle housing of
the driven axle.

10. Place suitable supports under the yokes

where the shackle is attached.

11. Remove the lower pins from the shackles.

12. Insert a solid piece of pipe through the eye

of every yoke.

13. Position a trolley jack in the middle of the

pipe to support it.

14. Remove the supports and slowly lower the

pipe and the yokes.

15. Roll the trailing axle from under the chassis.

16. Slowly lower the chassis onto the wooden

blocks.

A8 00 406

17. Take the rings out of the eyes of the yoke if

necessary.

A800208

ǹ 200302

5

8

TRAILING AXLES

Removal and installation

3-16

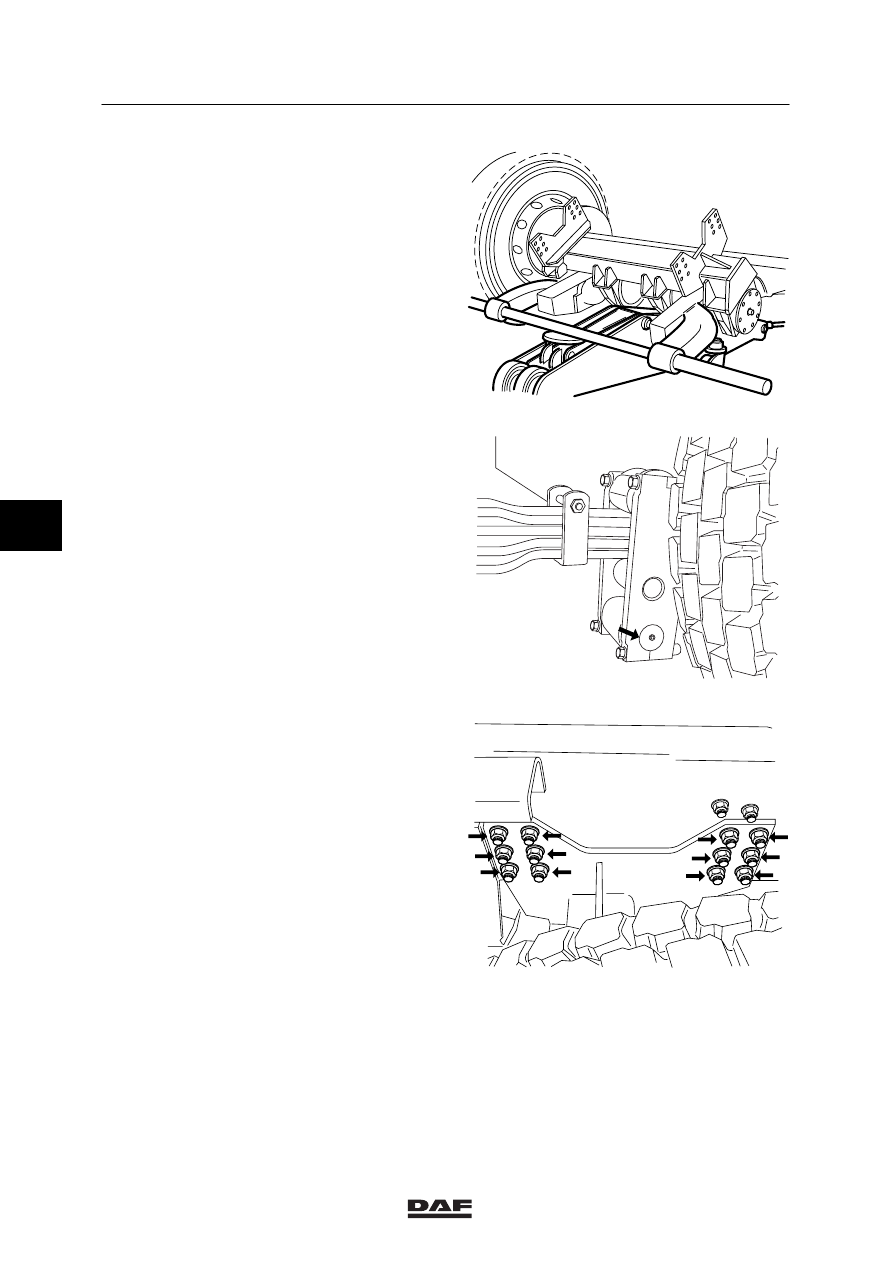

Installing the trailing axle
1.

Fit the rings in the eyes of the yoke.

2.

Raise the chassis. Support the chassis in a
safe way.

3.

Insert a solid piece of pipe through the eye
of every yoke.

4.

Move the trailing axle under the chassis
using a trolley jack. Align the trailing axle
and the chassis.

A8 00 406

5.

Attach the shackles to the yokes.

6.

Lower the chassis.

A8 00 409

7.

Fit the attachment bolts with the bolt heads
on the inside of the chassis. Tighten the
bolts.

8.

Fit the brake pipes.

9.

Tighten the shock absorbers at the top.

10. Put the wheels back on.

11. Check the brake pipe connections for leaks.

12. Lubricate the shackle pins.

A8 00 408

5

ǹ 200302

8

Removal and installation

TRAILING AXLES

3-17

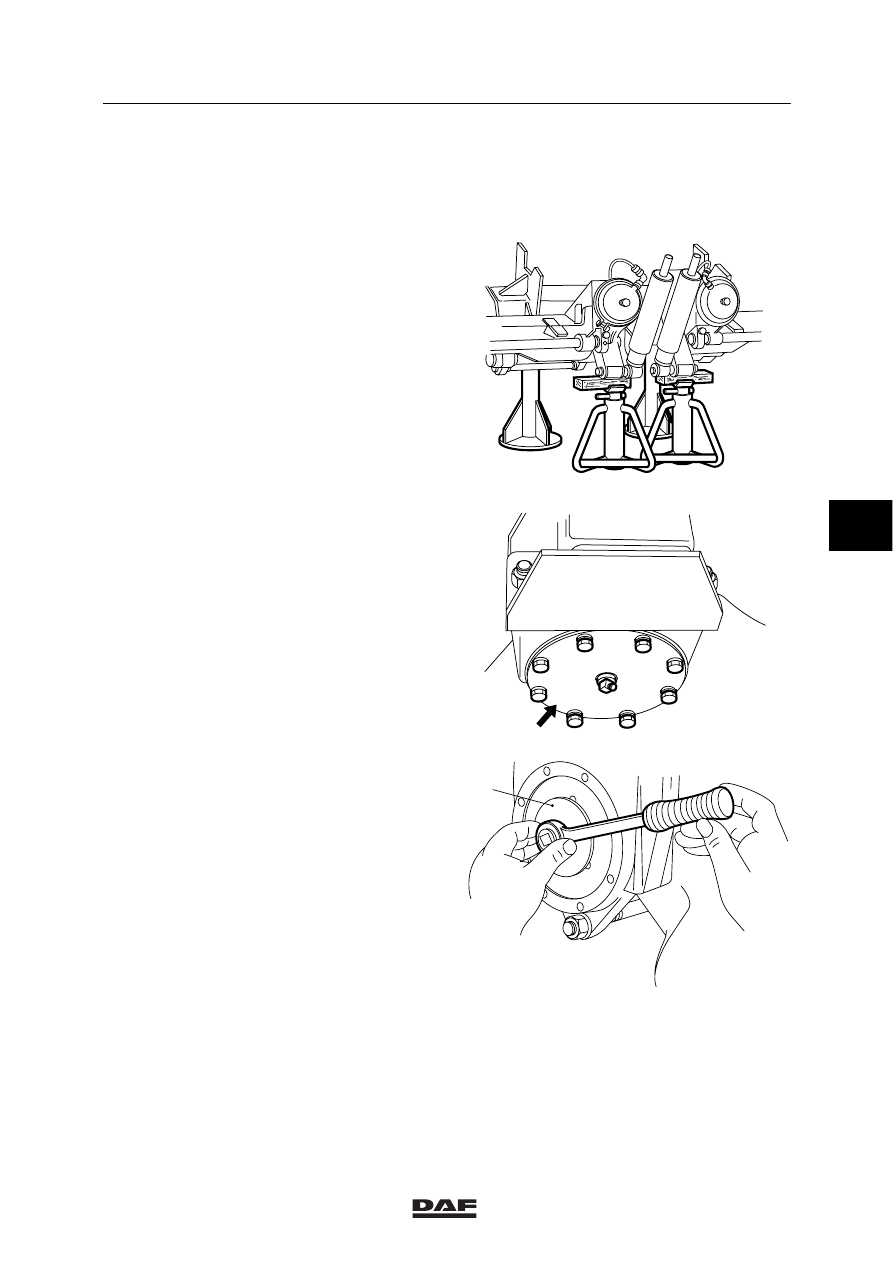

3.7 REMOVAL AND INSTALLATION, TRAILING AXLE YOKE

Removing the trailing axle yoke
1.

Remove the trailing axle.

2.

Support the trailing axle yokes at the front
and back in a safe way, so that they are
horizontal.

A8 00 424

3.

Remove the outer cover. Remove the
grease.

A8 00 416

4.

Slacken the adjusting nut a couple of
turns using the special tool (A)
(DAF No. 1453122).

A8 00 414

A

ǹ 200302

5
