DAF 95XF. Manual - part 604

8

TRAILING AXLES

Removal and installation

3-10

3.3 REMOVAL AND INSTALLATION, HUB OIL SEAL (TRAILING AXLE 09N075)

Removing the hub oil seal
(trailing axle 09N075)
1.

Remove the hub from the axle journal.

2.

Drill two holes into the oil seal and screw
the special tool (DAF No. 0484899) into the
oil seal. Pull the oil seal from the hub using
the special tool (DAF No. 0694928).

S7 00 180

A

B C

D

E

1

2

3

F

H

G

4

I

K L

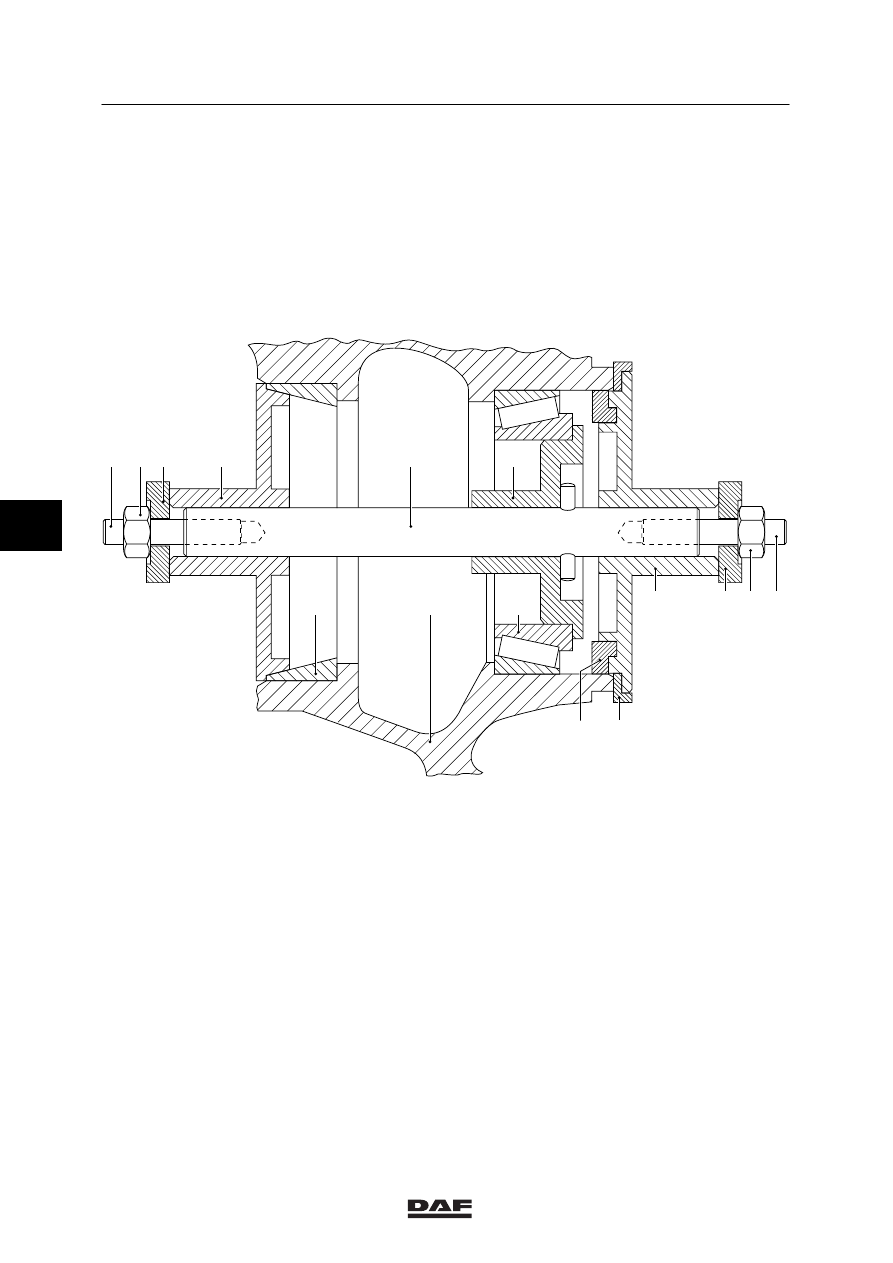

Installing the hub oil seal
(trailing axle 09N075)
1.

Check the oil seal chamber (4) in the hub
(2) for damage.

2.

For installation of the hub oil seal (4) use
special tool (DAF No. 1240036).

3.

Assemble the special tool: turn the threaded
ends (A) and (L) into the centring
spindle (E).
Assemble the short stud (L) on the side
where the pin is located in the centring
spindle (E).

5

ǹ 200302

8

Removal and installation

TRAILING AXLES

3-11

4.

Slide the appropriate centring flange (F)
over the centring spindle (E).

5.

Install the inner wheel bearing (3).
Insert the centring spindle (E) together with
the centring flange (F) into the hub (2).

6.

Press the centring flange (F) into the inner
wheel bearing (3).

7.

Slide the appropriate centring flange (D) on
the centring spindle (E).

8.

Fit the locking plate (C) and the nut (B) on
the centring spindle (E).

9.

Align the centring flange (D) on the outer
race of the outer wheel bearing and
hand-tighten nut (B) (max. 20 Nm). The
centring spindle (E) must be installed in the
hub (2) free of play.

10. Fit dummy sensor ring (G) on draw-in

flange (H).

11. Position the oil seal (4) in front of the hub

with the sealing lip pointing to the outside of
the hub.
Slide the draw-in flange (H) over the
centring spindle (E) against the oil seal (4).

12. Fit the locking plate (I) and the nut (K).

13. Press the oil seal (4) evenly into the hub (2)

using nut (K), until the dummy ABS sensor
ring (G) abuts the hub rim.

14. Remove the special tool.

15. Apply grease to the sealing lips of the oil

seal (4).

16. Fit the hub on the axle journal.

ǹ 200302

5

8

TRAILING AXLES

Removal and installation

3-12

3.4 REMOVAL AND INSTALLATION, HUB OIL SEAL (TRAILING AXLE 09N220)

Removing the hub oil seal
(trailing axle 09N0220)
1.

Remove the hub from the axle journal.

2.

Drill two holes into the oil seal and screw
the special tool (DAF No. 0484899) into the
oil seal. Pull the oil seal from the hub using
the special tool (DAF No. 0694928).

Installing the hub oil seal
(trailing axle 09N220)
1.

Check the oil seal chamber in the hub for
damage.

2.

Install the inner wheel bearing.

3.

Fit the oil seal into the hub with an
appropriate driving tool, with the sealing lip
pointing to the outside of the hub.

4.

Apply a little grease to the sealing lips of the
oil seal.

5.

Fit the hub on the axle journal.

5

ǹ 200302

8

Removal and installation

TRAILING AXLES

3-13

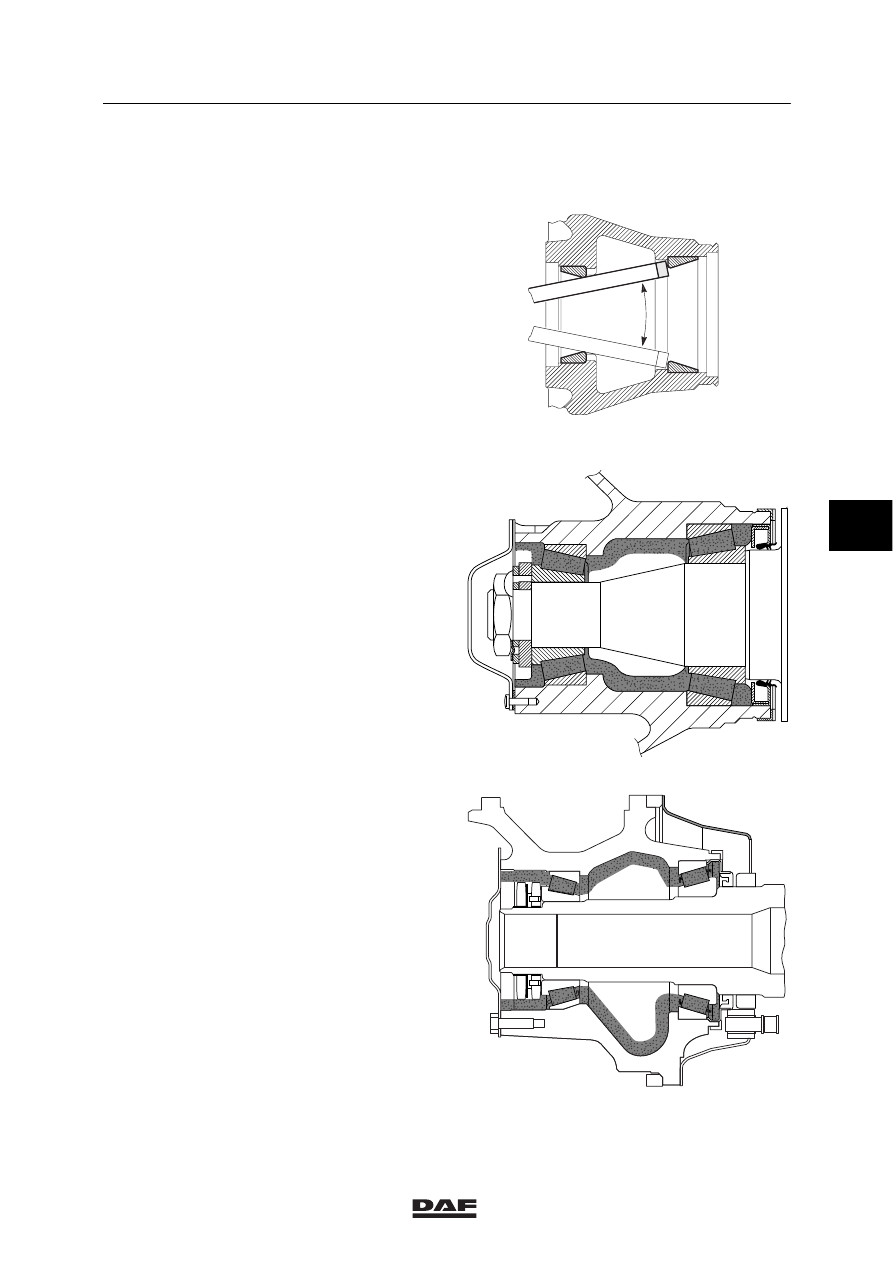

3.5 REMOVAL AND INSTALLATION, WHEEL BEARINGS

Removing the wheel bearings
1.

Remove the wheel hub.

2.

Remove the hub oil seal.

3.

Remove the inner bearing.

4.

Use a driver to tap the bearing outer races
from the hub if the wheel bearings need to
be replaced. For this purpose, the hub has
been fitted with two recesses (A and B).

Installing the wheel bearings
1.

Clean the bearings and check them for
damage.

2.

Remove the grease from the hub.

B

A

M8120

3.

Use a driving tool and a hydraulic press to
install the outer races into the hub. You can
also tap the outer races evenly into the hub
using a driver.

4.

Apply grease to the wheel bearings so that
sufficient grease is pressed between the
rolls and the inner bearing race and the
entire circumference of the bearing is filled
with grease. Also apply grease to the
outside of the bearing cage.

5.

Fill the hub with grease to the inner
diameter of the outer bearing races.

6.

Install the inner bearing with the hub oil
seal.

7.

Install the wheel hub.

S7 00 140

;;;;;;;;

;;;;;;;;

;;;;;;;;

;;;;;;;;

;;

;;

;;

;;

;;

;;

;

;

;

;

;

;

;;

;;

;;

;;

;;

;;;;;;;;;;

;;;;;;;;;;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;

;;

;;

;;

;;

;;

;;

;

;

;

;

;

;

;;

;;

;;

;;

;;

;;

;;

;;;;;;;;;;

;;;;;;;;;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;;

;

;

;

;

;

;

;;;;;;;

;;;;;;;

;;;;;;;

;;;;;;;

;;

;;

;;;

;;;

;;;;;;;;

;;;;;;;;

;;;;;;;;

;;;;;;;;

;;;;;;;;

A8 00 401

ǹ 200302

5
