DAF 95XF. Manual - part 63

2

Removal and installation

COOLING SYSTEM XF ENGINE

5-3

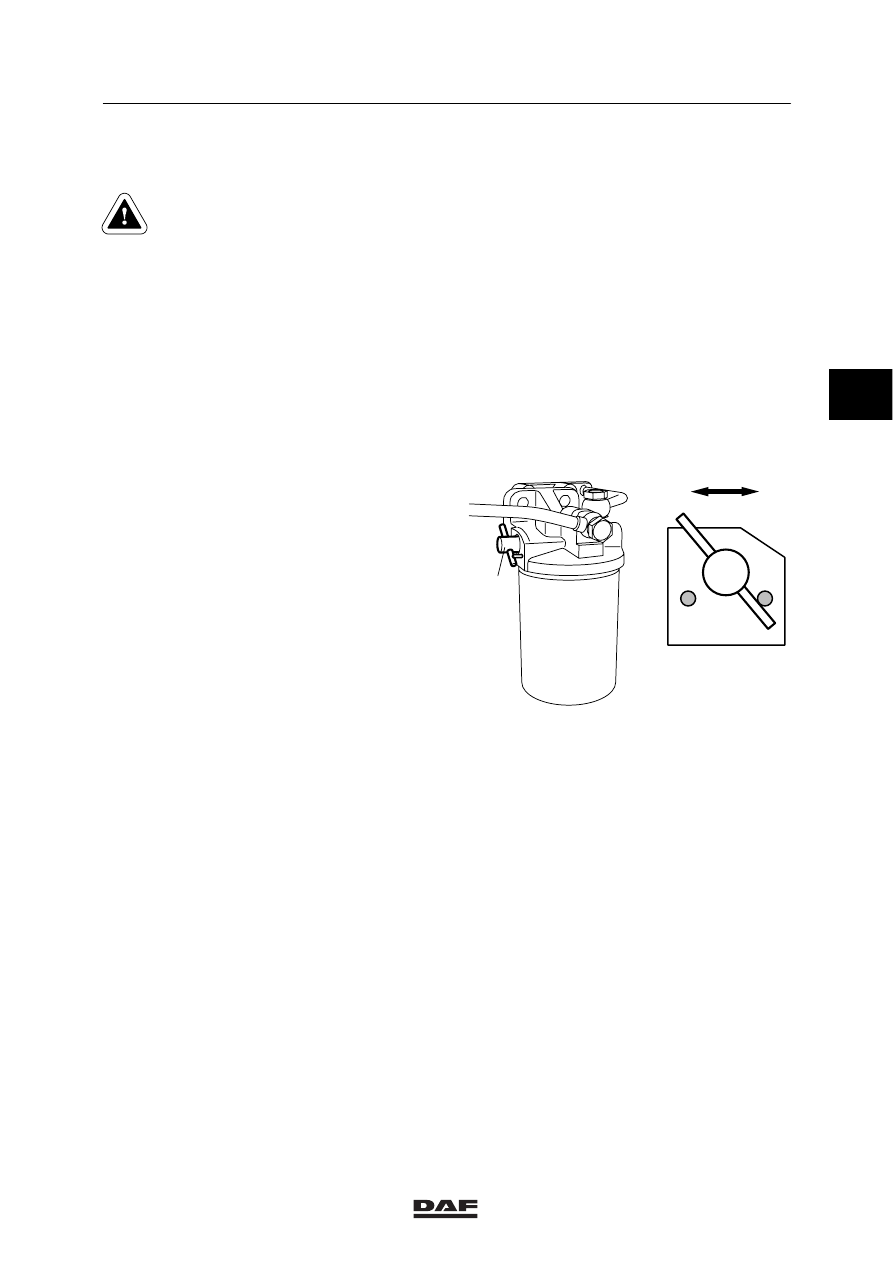

5.2 REMOVAL AND INSTALLATION, COOLANT FILTER

When the coolant is hot, there is an
overpressure in the cooling system.
Carefully remove the filler cap to
release the overpressure.

Coolant is a noxious fluid. Avoid
skin contact to prevent poisoning.

In order to avoid damaging the
engine block, do not top up the
warm engine with cold coolant.

Removal of the coolant filter
1.

Place a tray beneath the filter to capture
any escaping coolant.

2.

Remove the filler cap from the header tank.

3.

Switch the shut-off valve (1) clockwise to
the “C” position.

4.

Remove the coolant filter by turning it
counter-clockwise.

Installation of the coolant filter
1.

Clean the sealing face of the coolant filter.

2.

Apply a small amount of coolant to the
sealing ring of the coolant filter element.

3.

Fit the coolant filter until the sealing ring
abuts. Then tighten the filter by hand

1

/

2

to

3

/

4

of a turn.

4.

Switch shut-off valve (1) counter-clockwise
to the “O” position.

5.

Put the filler cap back on the header tank.

6.

Run the engine and check that the coolant
filter has sealed correctly.

7.

Then check the coolant fluid level.

O

1

C

M200372

3

ǹ 0008

2

COOLING SYSTEM XF ENGINE

Removal and installation

5-4

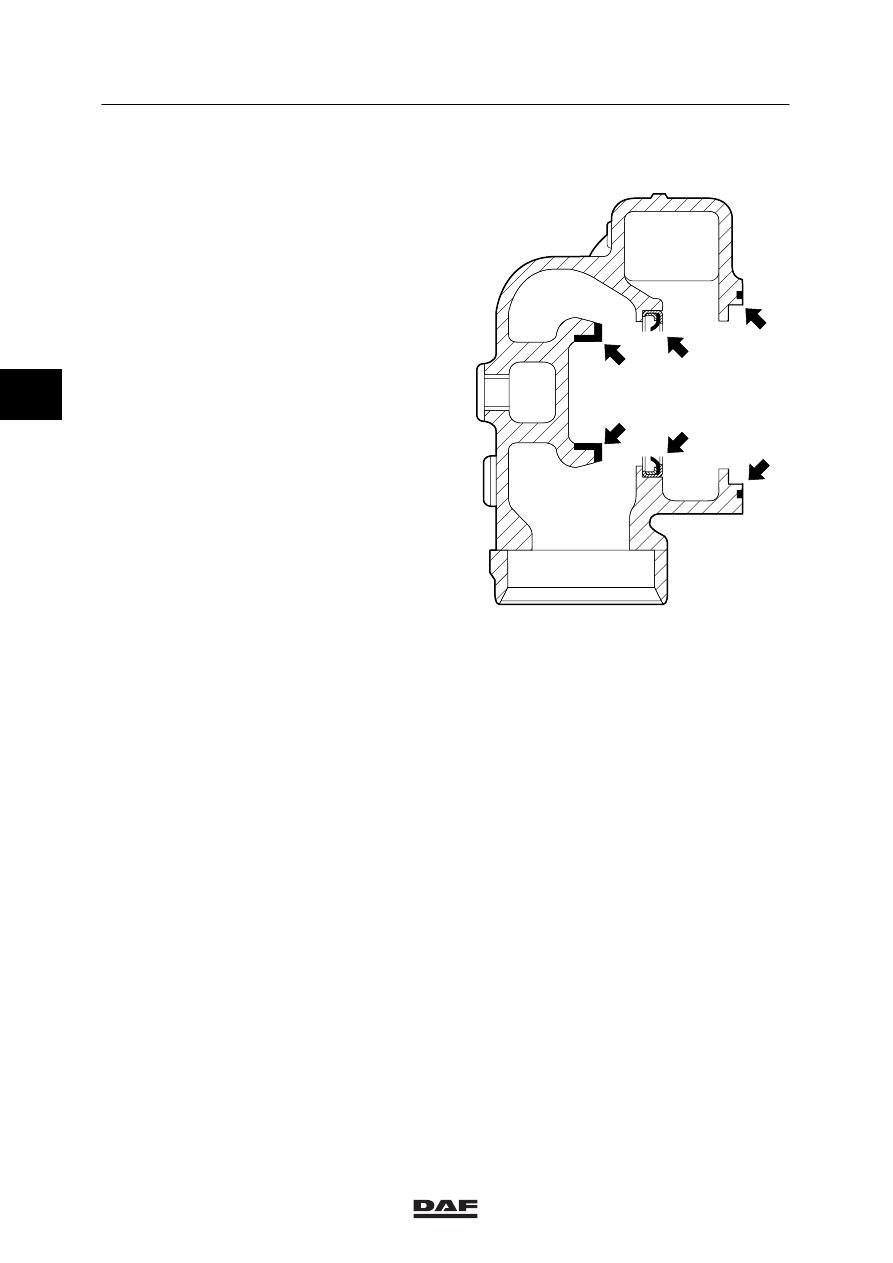

5.3 REMOVAL AND INSTALLATION, THERMOSTAT

Removal, thermostat
1.

Drain the coolant, see chapter “Draining
and filling”.

2.

Remove the water pipe between the
thermostat housing and the radiator.

3.

Remove the fixing bolts from the thermostat
housing.

4.

Remove the thermostat housing and the
connection piece from the water pump.

5.

Remove the O-ring (A) from the thermostat
housing.

6.

Remove the thermostat.

Removal, thermostat sealing ring
1.

Remove the sealing ring (B) in the
thermostat housing using a commercially
available internal puller.

Removal, thermostat seat
1.

Remove the thermostat seat (C) at the
bottom of the thermostat housing using a
commercially available internal puller.

Installation, thermostat seat
1.

Install the thermostat seat (C), provided with
a locking compound, into the thermostat
housing, see main group “Technical data”,
using the special tool (DAF no. 1310456).

M200594

A

B

C

A

B

C

3

ǹ 0008

2

Removal and installation

COOLING SYSTEM XF ENGINE

5-5

Installation, thermostat sealing ring
1.

Install the thermostat sealing ring (B) in the
thermostat housing, using the special tool
(DAF no. 1310456).

Installation, thermostat
1.

Fit the thermostat in the thermostat housing.

2.

Fit the O-ring (A) in the thermostat housing.

3.

Fit new O-rings to the connection piece
from the thermostat housing to the water
pump and subsequently fit the connection
piece in the thermostat housing.

4.

Fit the thermostat housing onto the coolant
pipe.

5.

Fit the fixing bolts of the thermostat
housing. Tighten the fixing bolts to the
specified torque. See main group
“Technical data”.

6.

Fit the water pipe between the thermostat
housing and the radiator.

7.

Fill the cooling system, see chapter
“Draining and filling”.

3

ǹ 0008

2

COOLING SYSTEM XF ENGINE

Removal and installation

5-6

5.4 REMOVAL AND INSTALLATION, VISCOUS FAN CLUTCH

Removing the viscous fan clutch
1.

Remove the front engine encapsulation.

2.

Remove the water pump and alternator
V-belts.

3.

Remove the air inlet pipe between the
intercooler and the inlet manifold on the
alternator side.

4.

Remove the fixing bolts from the guide ring
brackets, and remove the guide ring.

5.

Remove the fixing nuts from the viscous fan
clutch on the drive flange. Temporarily place
the viscous fan clutch and the fan in the
wind tunnel.

Note:
The viscous fan clutch must always be
stored vertically.

6.

Remove the fixing nuts of the fan and
remove the viscous fan clutch.

Installing the viscous fan clutch
1.

Place the new viscous fan clutch in the fan.
Tighten the fixing nuts to the specified
tightening torque, see main group
“Technical data”.

2.

Install the guide ring and the fixing bolts of
the guide ring brackets.

3.

Install the viscous fan clutch and the fan on
the drive flange. Tighten the fixing nuts to
the specified tightening torque, see main
group “Technical data”.

4.

Install the air inlet hose. Tighten the fixing
bolt to the specified torque, see main group
“Technical data”.

5.

Install the water pump and alternator
V-belts.

6.

Install the front engine encapsulation.

3

ǹ 0008
