227

Практическая информация

DS3_ru_Chap10_info-pratiques_ed01-2014

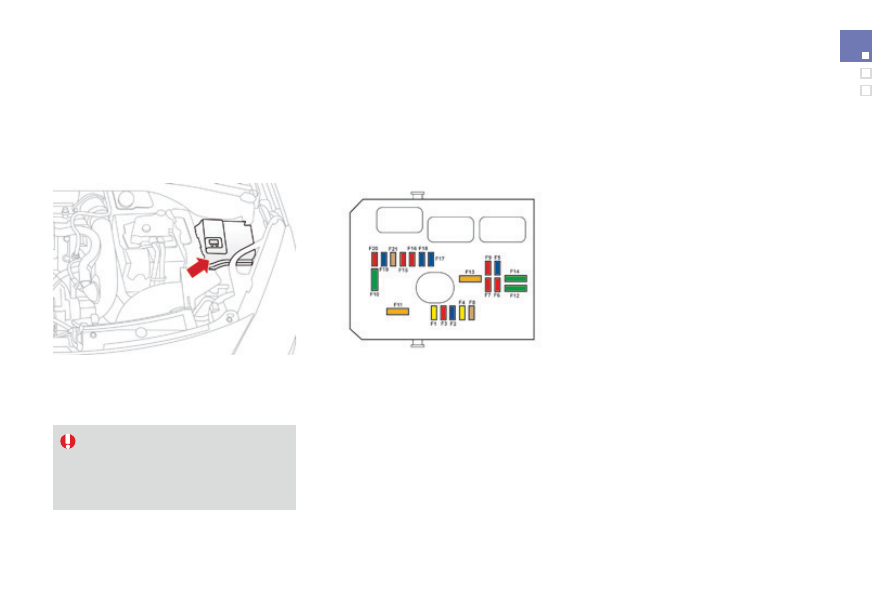

Блок электрических

предохранителей в моторном отсеке

этот блок предохранителей расположен
в моторном отсеке возле аккумуляторной
батареи (с левой стороны).

Доступ к предохранителям

F

  снимите крышку с фиксаторов.

F

  Замените предохранитель

(см. соответствующий раздел).

F

  после завершения работы

тщательно закройте крышку блока
предохранителей.

все работы с предохранителями,
расположенными в блоке над акБ,
должны осуществляться только
в сервисной сети CITROËN или в
специализированном техцентре.

DS3_ru_Chap10_info-pratiques_ed01-2014

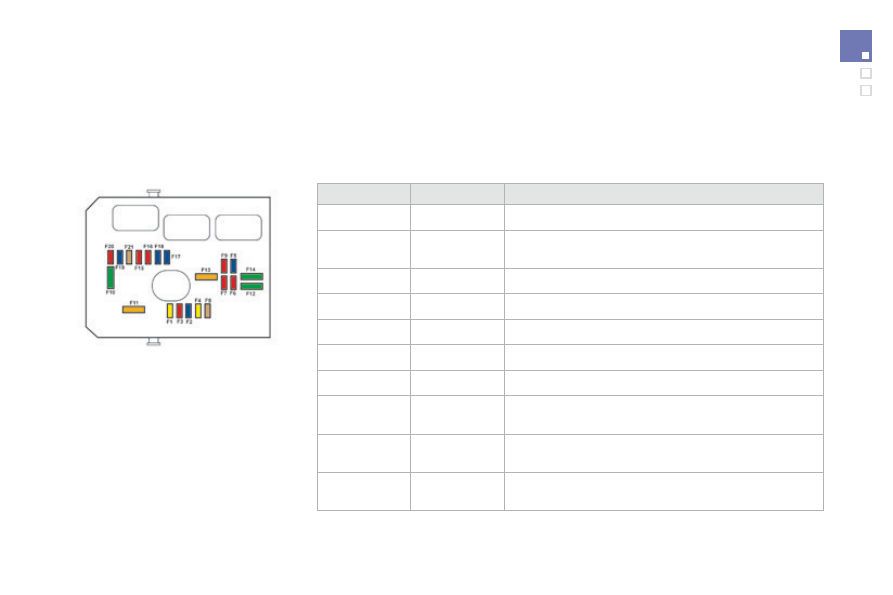

Перечень предохранителей

Предохранитель №

Номинальный ток

Защищаемая цепь

F1

20 A

питание эБу двигателя, реле управления вентилятором системы охлаждения двигателя, главное реле
многофункционального блока управления двигателем, насос-форсунка (дизельного двигателя).

F2

15 A

Звуковой сигнал.

F3

10 A

омыватель переднего и заднего стекол.

F4

20 A

дневные ходовые огни.

F5

15 A

подогреватель дизельного топлива, насос для подачи присадки в сажевый фильтр (на дизеле), датчик расхода воздуха
(на дизеле), электромагнитный клапан EGR (на дизеле), подогреватель системы blow-by и электромагнитные клапаны (VTi).

F6

10 A

процессор систем ABS / ESP, дублирующий контактор стоп-сигнала.

F7

10 A

электрический усилитель рулевого управления, автоматическая коробка передач.

F8

25 A

выключатель стартера.

F9

10 A

Блок коммутации и защиты (на дизеле).

F10

30 A

подогреватель дизельного топлива, подогреватель системы blow-by (на дизеле), топливный насос (VTi),
инжекторы и катушки зажигания (на бензиновом двигателе).

F11

40 A

электровентилятор системы кондиционирования.

229

Практическая информация

DS3_ru_Chap10_info-pratiques_ed01-2014

Предохранитель №

Номинальный ток

Защищаемая цепь

F12

30 A

Малая / большая скорость работы очистителя ветрового стекла.

F13

40 A

питание интеллектуального коммутационного блока (+ от замка зажигания).

F14

30 A

электропитание клапана Valvetronic (VTi).

F15

10 A

правая фара дальнего света.

F16

10 A

левая фара дальнего света.

F17

15 A

левая фара ближнего света.

F18

15 A

правая фара ближнего света.

F19

15 A

кислородные датчики и электромагнитные клапаны (VTi), электромагнитные
клапаны (на дизеле), электромагнитные клапаны EGR (на дизеле).

F20

10 A

Насосы, электронноуправляемый термостат (VTi), электромагнитный
клапан ГРМ (тНР), датчик наличия воды в дизельном топливе.

F21

5 A

электропитание вентилятора системы охлаждения двигателя,
система ABS / ESP, турбокомпрессор (тНР).

DS3_ru_Chap10_info-pratiques_ed01-2014

Перечень предохранителей больших номиналов

Предохранитель №

Номинальный ток

Защищаемая цепь

MF1*

60 A

электровентилятор системы охлаждения.

MF2*

30 A

Насос ABS / ESP.

MF3*

3

0 A

электромагнитные клапаны систем ABS / ESP.

MF4*

60 А

электропитание интеллектуального коммутационного блока.

MF5*

60 A

электропитание интеллектуального коммутационного блока.

MF6*

30



А

дополнительный вентилятор системы охлаждения двигателя (тНР).

MF7*

80 A

Блок предохранителей салона.

MF8*

-

свободен.

*  электрические предохранители, рассчитанные на большой ток, обеспечивают дополнительную защиту цепей электрооборудования. все

работы с ними должны производиться только в сервисной сети CITROËN или в специализированном техцентре.
