223

Практическая информация

DS3_ru_Chap10_info-pratiques_ed01-2014

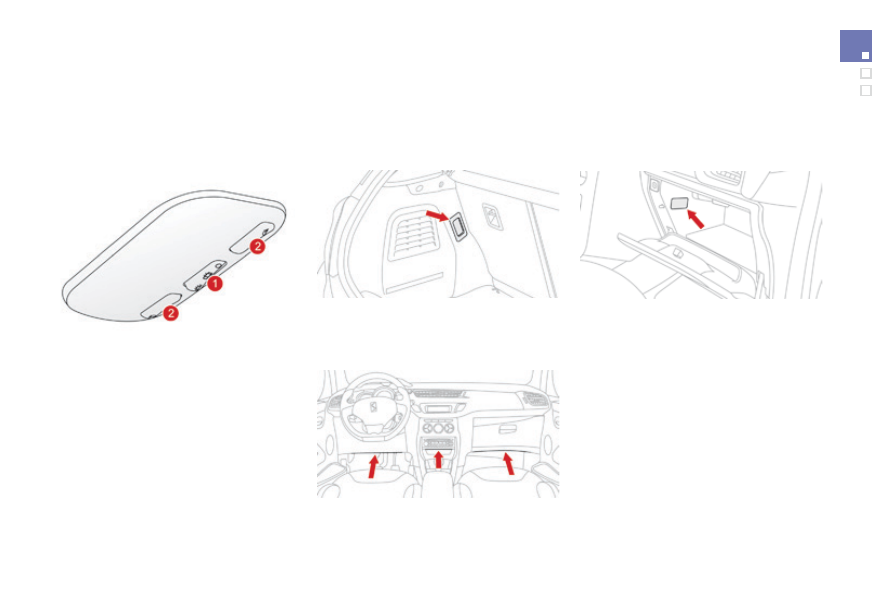

Освещение салона

Плафон (1 / W5W)

Чтобы извлечь сгоревшую лампу, снимите с
плафона рассеиватель 1, поддев его тонкой
отверткой со стороны выключателя.

Плафоны индивидуального освещения (2 / W5W)

снимите рассеиватель плафона 1. Чтобы
извлечь сгоревшую лампу, уберите
перегородку неисправного плафона 2.

Освещение багажного отделения (W5W)

Нажмите на цоколь сзади, чтобы снять
светильник с фиксаторов.

Подсветка ниши педального узла и

центрального вещевого отделения (W5W)

снимите плафон с фиксаторов, чтобы извлечь лампу.

Подсветка перчаточного ящика (W5W)

снимите плафон с фиксаторов, чтобы
извлечь лампу.

DS3_ru_Chap10_info-pratiques_ed01-2014

Замена электрического предохранителя

Монтаж дополнительного

электрооборудования

система электрооборудования вашего автомобиля

рассчитана на работу как со стандартным

электрооборудованием, так и с дополнительными

устройствами.

прежде чем устанавливать на свой автомобиль

дополнительные электроприборы или электронные

устройства, проконсультируйтесь в сервисной сети

CITROËN или в специализированном техцентре.

компания CITROËN не несет
ответственности за неисправности вашего
автомобиля, вызванные установкой
дополнительного электрооборудования, не
изготовленного или не рекомендованного
к использованию компанией CITROËN,
либо установленного с нарушением ее
инструкций. в особенности это относится
к включенному дополнительному
электрооборудованию, потребляющему ток
в сумме более 10 ма.

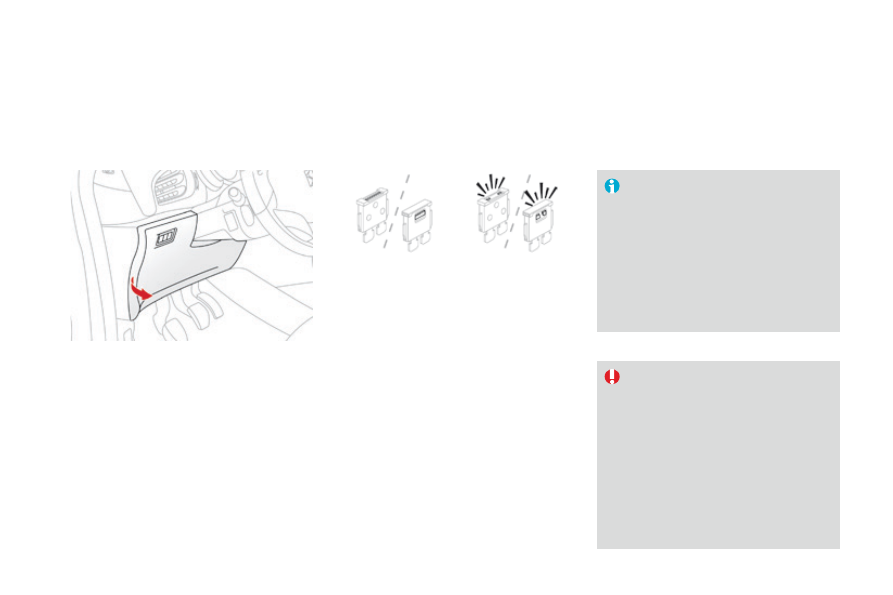

специальный пинцет для демонтажа и
места для запасных предохранителей
расположены на обратной стороне крышки
блока предохранителей в панели приборов.
Чтобы получить доступ к ним:
F

  снимите крышку с фиксаторов, потянув

ее вбок,

F

  уберите крышку с блока,

F

  достаньте пинцет.

Доступ к инструментам

перед заменой перегоревшего
предохранителя необходимо выяснить и
устранить причину неисправности.
F

  определите сгоревший предохранитель

по состоянию его плавкого элемента.

Снятие и установка предохранителя

Исправный предохранитель Сгоревший предохранитель

F

  для извлечения предохранителя

пользуйтесь специальным пинцетом.

F

  перегоревший предохранитель

следует всегда заменять новым
предохранителем точно такого же
номинала.

F

  проверьте соответствие номинала

на блоке и на крышке и сверьтесь с
нижеприведенными таблицами.

225

Практическая информация

DS3_ru_Chap10_info-pratiques_ed01-2014

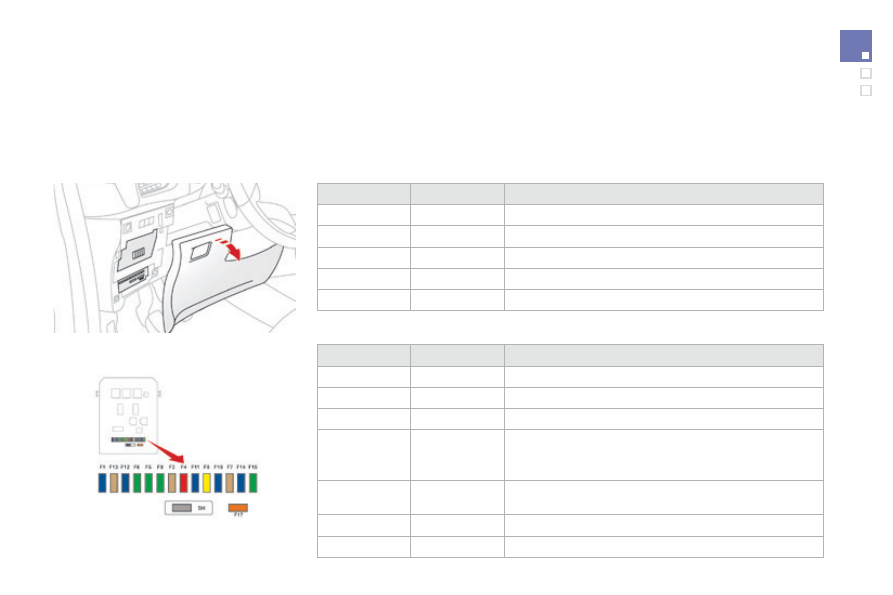

Блок электрических предохранителей

в приборной панели

этот блок предохранителей расположен
под панелью приборов (с левой стороны).

Доступ к предохранителям

F

  см. раздел "доступ к инструментам".

Перечень предохранителей

Предохранитель № Номинальный ток

Защищаемая цепь

FH36

5 A

коммутационный блок прицепа.

FH37

-

свободен.

FH38

20 A

усилитель системы Hi-Fi.

FH39

20 A

обогрев сидений.

FH40

40 A

коммутационный блок прицепа.

Предохранитель № Номинальный ток

Защищаемая цепь

F1

15 A

очиститель заднего стекла.

F2

-

свободен.

F3

5 A

эБу подушек безопасности и пиротехнических преднатяжителей ремней.

F4

10 A

кондиционер, контактор сцепления, антибликовое зеркало заднего
вида, насос для подачи присадки в сажевый фильтр (на дизелях),
диагностический разъем, датчик расхода воздуха (на дизелях).

F5

30 A

панель выключателей стеклоподъемников, выключатель

стеклоподъемника пассажира, двигатели передних стеклоподъемников.

F6

30 A

двигатель стеклоподъемника двери водителя.

F7

5 A

плафоны, подсветка перчаточного ящика.

DS3_ru_Chap10_info-pratiques_ed01-2014

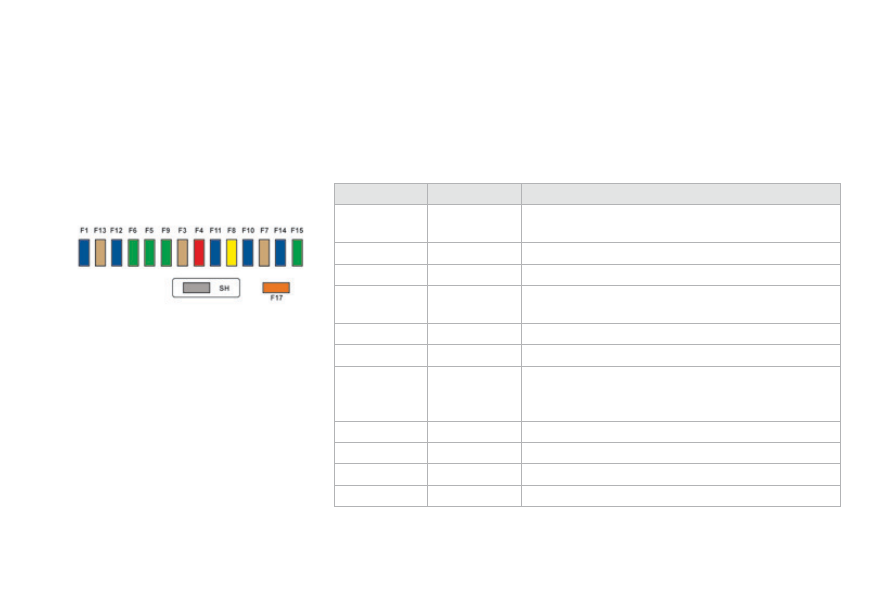

Предохранитель №

Номинальный ток

Защищаемая цепь

F8

20 A

Многофункциональный дисплей, автомагнитола, навигационная система,
процессор охранной сигнализации, сирена охранной сигнализации.

F9

30 A

Розетка 12 в, электропитание на кронштейне переносной навигационной системы.

F10

15 A

подрулевые переключатели.

F11

15 A

Замок зажигания, диагностический разъем, процессор
автоматической коробки передач.

F12

15 A

датчик дождя / освещенности, коммутационный блок прицепа.

F13

5 A

Главный контактор стоп-сигнала, коммутационный блок двигателя.

F14

15 A

процессор системы помощи при парковке, процессор системы
подушек безопасности, панель приборов, автоматический
кондиционер, USB Box, усилитель системы Hi-Fi.

F15

30 A

Запирание замков.

F16

-

свободен.

F17

40 A

обогрев заднего стекла и наружных зеркал заднего вида.

SH

-

Шунт PARC.
