Cavity

Maxi Fuse

Mini Fuse

Description

F20

–

30 Amp Green

Rear Defroster (If Equipped)

F21

–

5 Amp Tan

Key Unlock

F22

–

10 Amp Red

Primary ECM Loads

F23

–

20 Amp Yellow

BSM System

F24

–

5 Amp Tan

BSM System, Positive Key and Steering Angle
Sensor

F30

–

15 Amp Blue

2nd Instrument Panel Power Outlet

F83

20 Amp Yellow

–

Fuel Pump

F84

–

15 Amp Blue

AT Module

F85

–

15 Amp Blue

Rear Power Outlet 12V

F87

–

5 Amp Tan

IBS

F88

–

7.5 Amp Brown

External Mirror Defrost (If Equipped)

7

IN CASE OF EMERGENCY

199

Interior Fuses

The interior fuse panel is part of the Body Control Module
(BCM) and is located on the driver’s side under the
instrument panel.

Fuse Panel Cover

200

IN CASE OF EMERGENCY

Cavity

Mini Fuse

Description

F53

5 Amp Beige

KL 30 (+30) - IPC, FTM

F38

20 Amp Yellow

Central Doors Locking

F36

15 Amp Blue

KL 30 (+30) - TPMS, EOBD, HVAC,
Radio, SGW

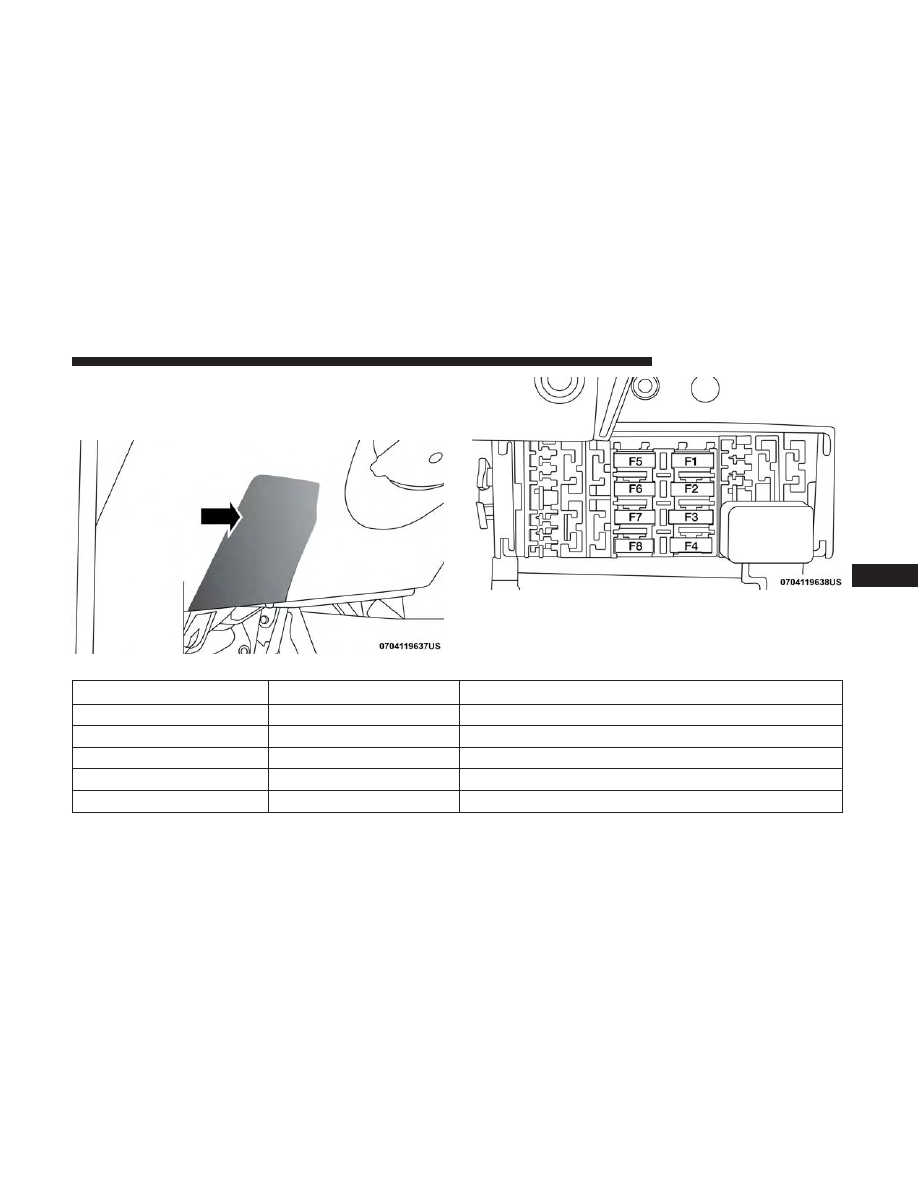

Fuse Panel Cavity Locations

7

IN CASE OF EMERGENCY

201

Cavity

Mini Fuse

Description

F43

15 Amp Blue

Bi-Directional Washer Pump

F48

20 Amp Yellow

Passenger Power Windows

F50

7.5 Amp Brown

KL 15 (+15) - Air-Bag

F51

7.5 Amp Brown

KL 15 (+15) - External Mirror Adjust-
ment Command, HVAC, RVC, HWB
Coils

F37

5 Amp Beige

KL 15 (+15) - Brake Pedal Switch
(N.O.), IPC, Brake Pedal Switch
(N.C.)

F49

5 Amp Beige

KL 15 (+15) - PAM, CSS Lighting,
TTM, SGW, and Heaters Light

F31

5 Amp Beige

KL 15a (INT A) - HWB, MCO

F47

20 Amp Yellow

Driver Power Windows

202

IN CASE OF EMERGENCY

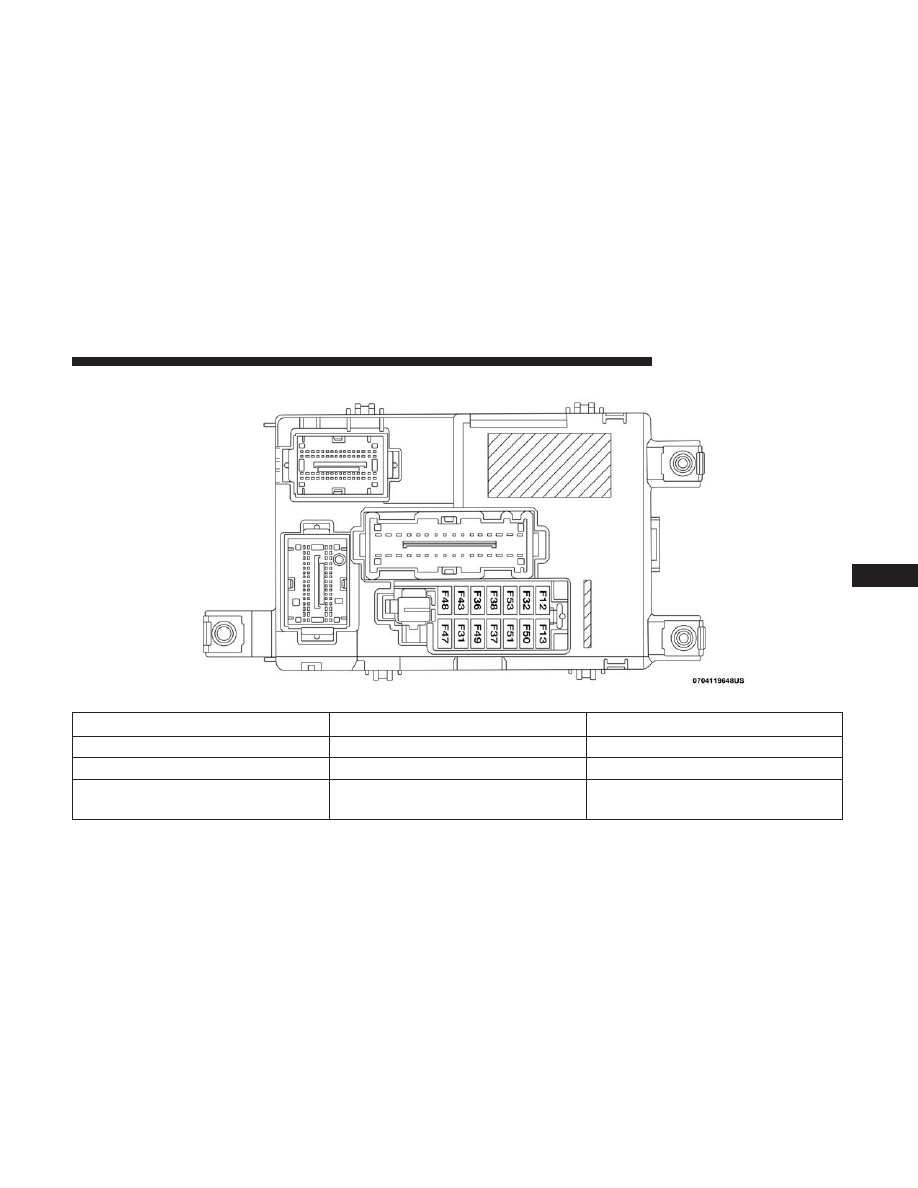

Central Unit Fuse Panel

The central power fuse panel is located on the driver’s side
under the instrument panel.

Cavity

Mini Fuse

Description

F1

10 Amp Red

Front Heated Seat Passenger (If Equipped)

F2

10 Amp Red

Front Heated Seat Driver (If Equipped)

F3

20 Amp Yellow

Rear Power Window Driver side (If Equipped)

F4

20 Amp Yellow

Rear Power Window Passenger side (If Equipped)

F5

15 Amp Blue

Fog Lamps (If Equipped)

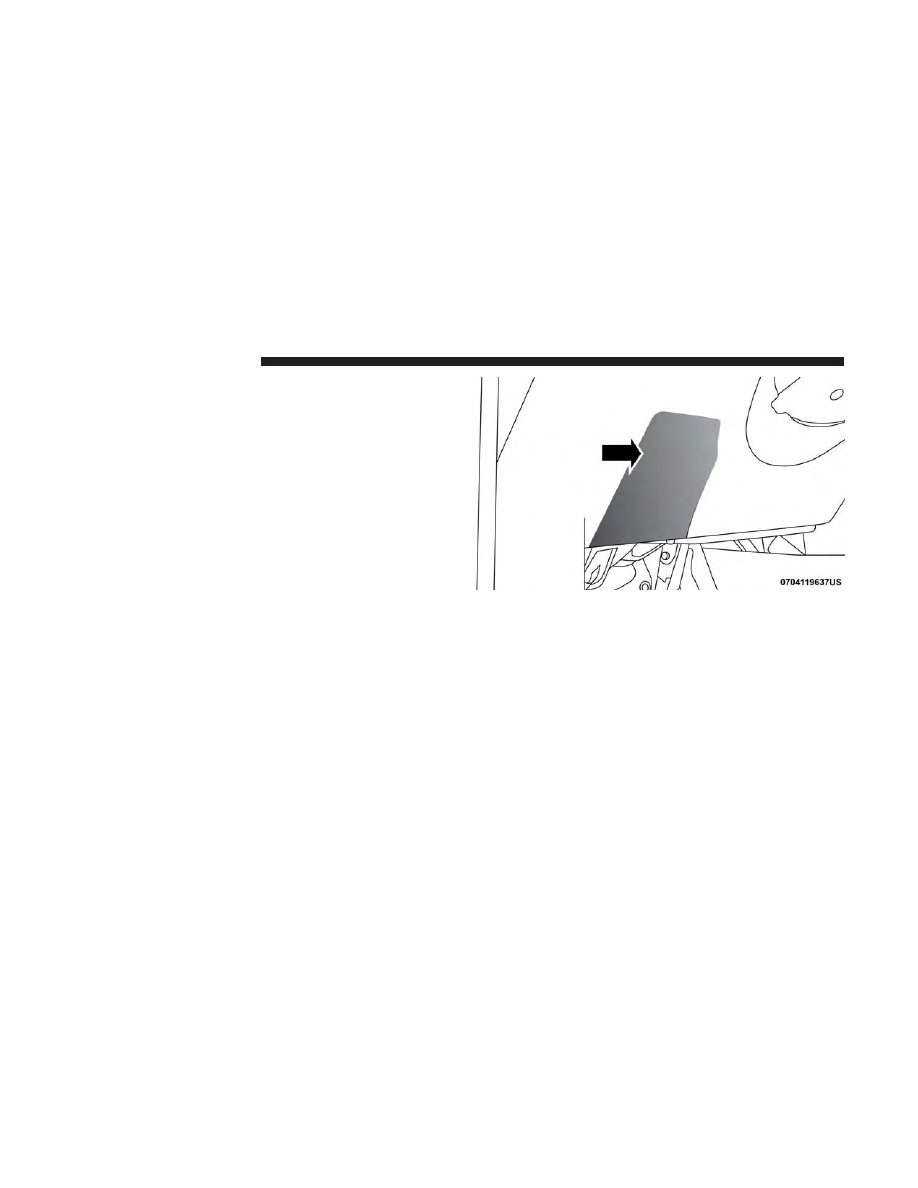

Fuse Panel Cover

Fuse Panel

7

IN CASE OF EMERGENCY

203

JACKING AND TIRE CHANGING

WARNING!

• Do not attempt to change a tire on the side of the

vehicle close to moving traffic. Pull far enough off
the road to avoid the danger of being hit when
operating the jack or changing the wheel.

• Being under a jacked-up vehicle is dangerous. The

vehicle could slip off the jack and fall on you. You
could be crushed. Never put any part of your body
under a vehicle that is on a jack. If you need to get
under a raised vehicle, take it to a service center
where it can be raised on a lift.

• Never start or run the engine while the vehicle is on

a jack.

• The jack is designed to be used as a tool for changing

tires only. The jack should not be used to lift the
vehicle for service purposes. The vehicle should be
jacked on a firm level surface only. Avoid ice or
slippery areas.

Jack Location

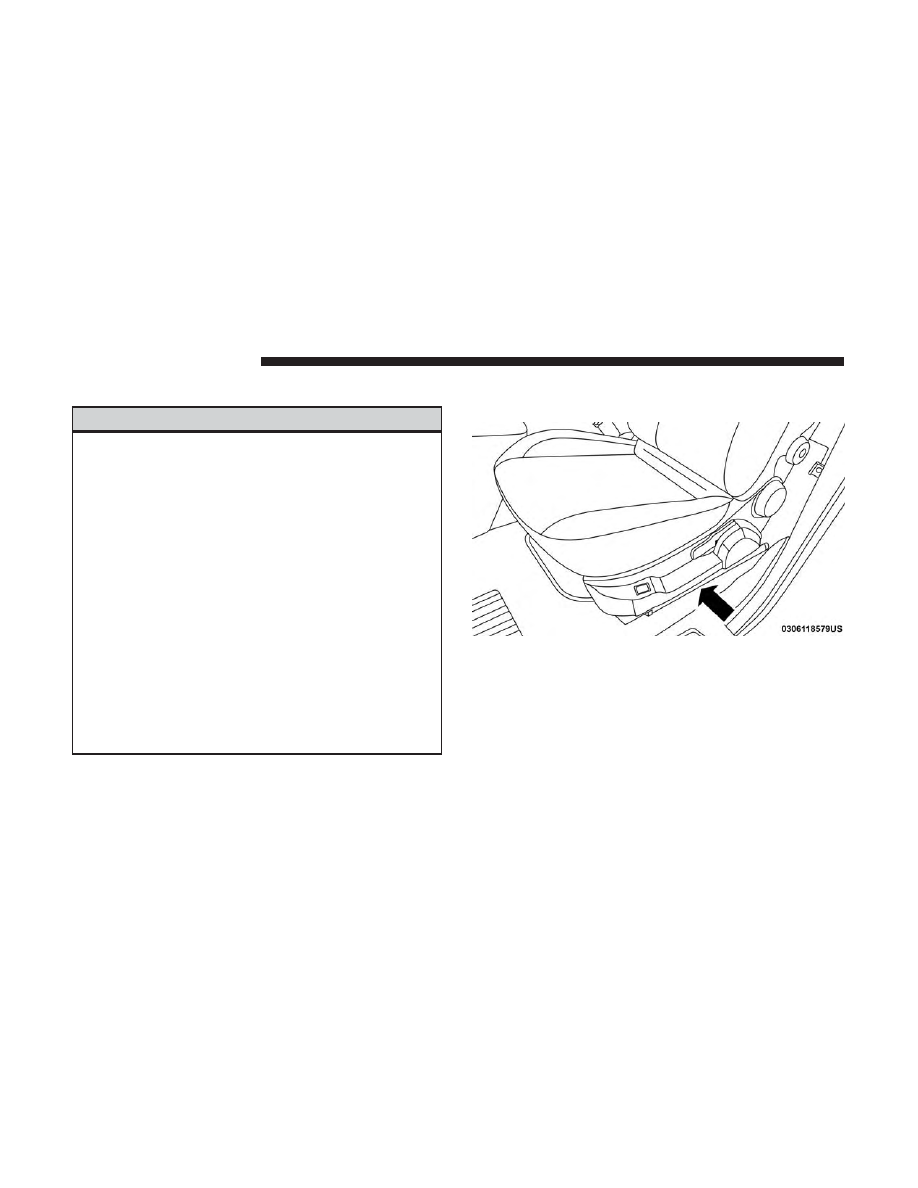

The jack and tools are stowed under the driver’s front seat.

Jack/Tools Location

204

IN CASE OF EMERGENCY

Removing The Spare Tire

1. Remove the spare tire before attempting to jack up the

vehicle. Attach the wrench handle to the winch exten-
sion.

2. To access the winch mechanism open the rear doors of

the vehicle to expose the winch mechanism access cover.
Remove the access cover and install the winch extension
into the winch mechanism.

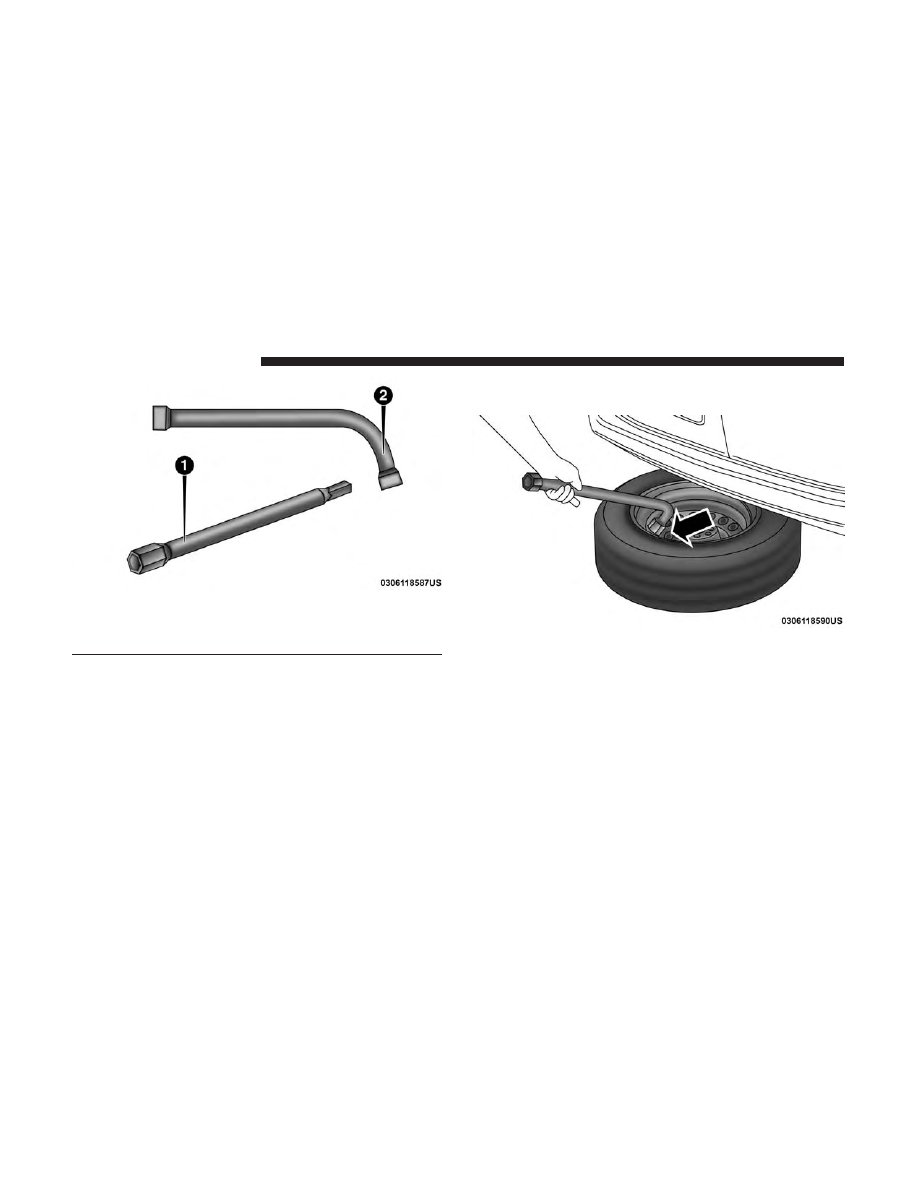

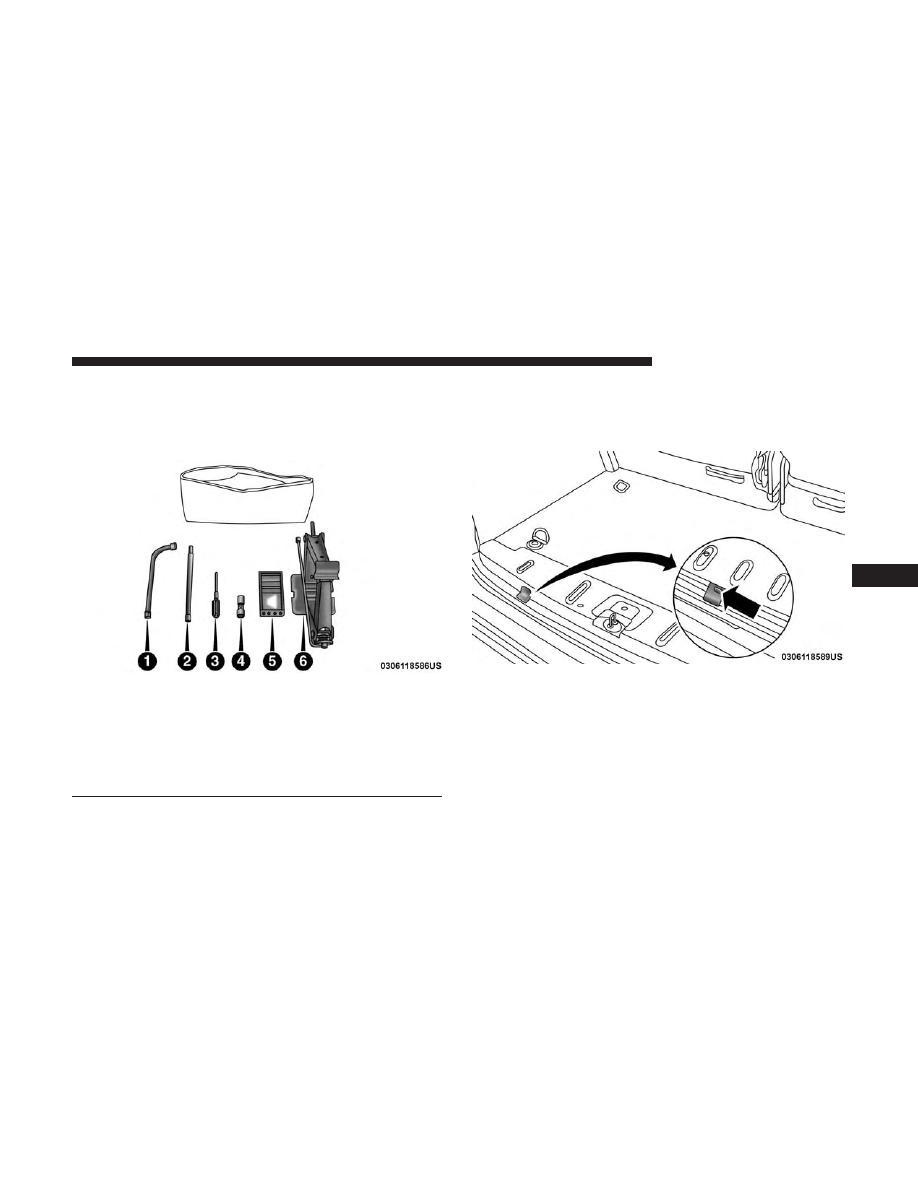

Jack Tools

1 — Wrench Handle
2 — Winch Extension
3 — Emergency Screwdriver
4 — Bolt Install Wrench
5 — Wheel Chock
6 — Jack

Winch Location

7

IN CASE OF EMERGENCY

205

3. Rotate the wheel wrench handle counterclockwise until

the spare tire is on the ground with enough cable slack
to allow you to pull it out from under the vehicle.

NOTE:

The winch mechanism is designed for use with the

winch extension only. Use of an air wrench or other power
tools is not recommended and can damage the winch.

4. Pull the spare tire out from under the vehicle to gain

access to the spare tire retainer.

Jack Tools

1 — Winch Extension
2 — Wrench Handle

Spare Tire

206

IN CASE OF EMERGENCY

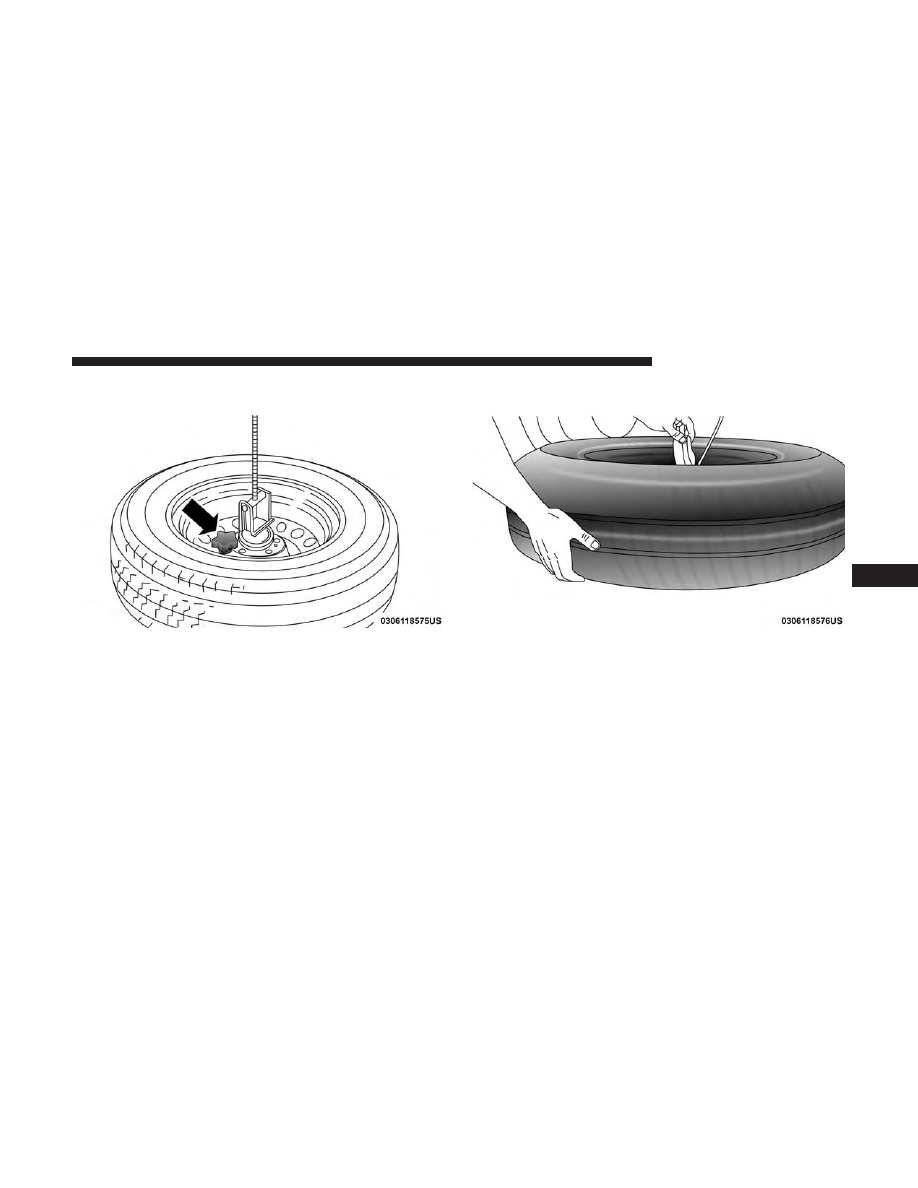

5. Remove the retainer nut prior to removing the retainer

from the wheel.

6. Lift the spare tire with one hand to give clearance to tilt

the retainer at the end of the cable.

Retainer Nut

Lifting Spare Tire

7

IN CASE OF EMERGENCY

207

7. Pull the retainer through the center of the wheel.

Preparations For Jacking

1. Park the vehicle on a firm level surface as far from the

edge of the roadway as possible. Avoid icy or slippery
areas.

WARNING!

Do not attempt to change a tire on the side of the
vehicle close to moving traffic. Pull far enough off the
road to avoid being hit when operating the jack or
changing the wheel.

2. Turn on the Hazard Warning flasher.

3. Apply the parking brake.

4. Place the gear selector into PARK.

5. Turn the ignition off to the LOCK position.

6. Chock both the front and rear of the wheel diagonally

opposite the jacking position. For example, if the right
front wheel is being changed, block the left rear wheel.

NOTE:

Passengers should not remain in

the vehicle when the vehicle is being
jacked.

Retainer

208

IN CASE OF EMERGENCY

Jacking Instructions

WARNING!

Carefully follow these tire changing warnings to help
prevent personal injury or damage to your vehicle:

• Always park on a firm, level surface as far from the

edge of the roadway as possible before raising the
vehicle.

• Turn on the Hazard Warning flasher.

• Chock the wheel diagonally opposite the wheel to be

raised.

• Apply the parking brake firmly and set an automatic

transmission in PARK; a manual transmission in
REVERSE.

• Never start or run the engine with the vehicle on a

jack.

• Do not let anyone sit in the vehicle when it is on a

jack.

• Do not get under the vehicle when it is on a jack. If

you need to get under a raised vehicle, take it to a
service center where it can be raised on a lift.

• Only use the jack in the positions indicated and for

lifting this vehicle during a tire change.

(Continued)

WARNING! (Continued)

• If working on or near a roadway, be extremely

careful of motor traffic.

• To assure that spare tires, flat or inflated, are securely

stowed, spares must be stowed with the valve stem
facing the ground.

• The stowed spare tire should always be checked for

security by pushing on it with your hand , at the
location under the rear bumper, behind the vehicle.
The spare tire should not move when fully secured
by the winch under the vehicle.

Jack Warning Label

7

IN CASE OF EMERGENCY

209

CAUTION!

Do not attempt to raise the vehicle by jacking on
locations other than those indicated in the Jacking
Instructions for this vehicle.

1. Loosen (but do not remove) the wheel lug bolts with the

wrench handle by turning them to the left one turn
while the wheel is still on the ground.

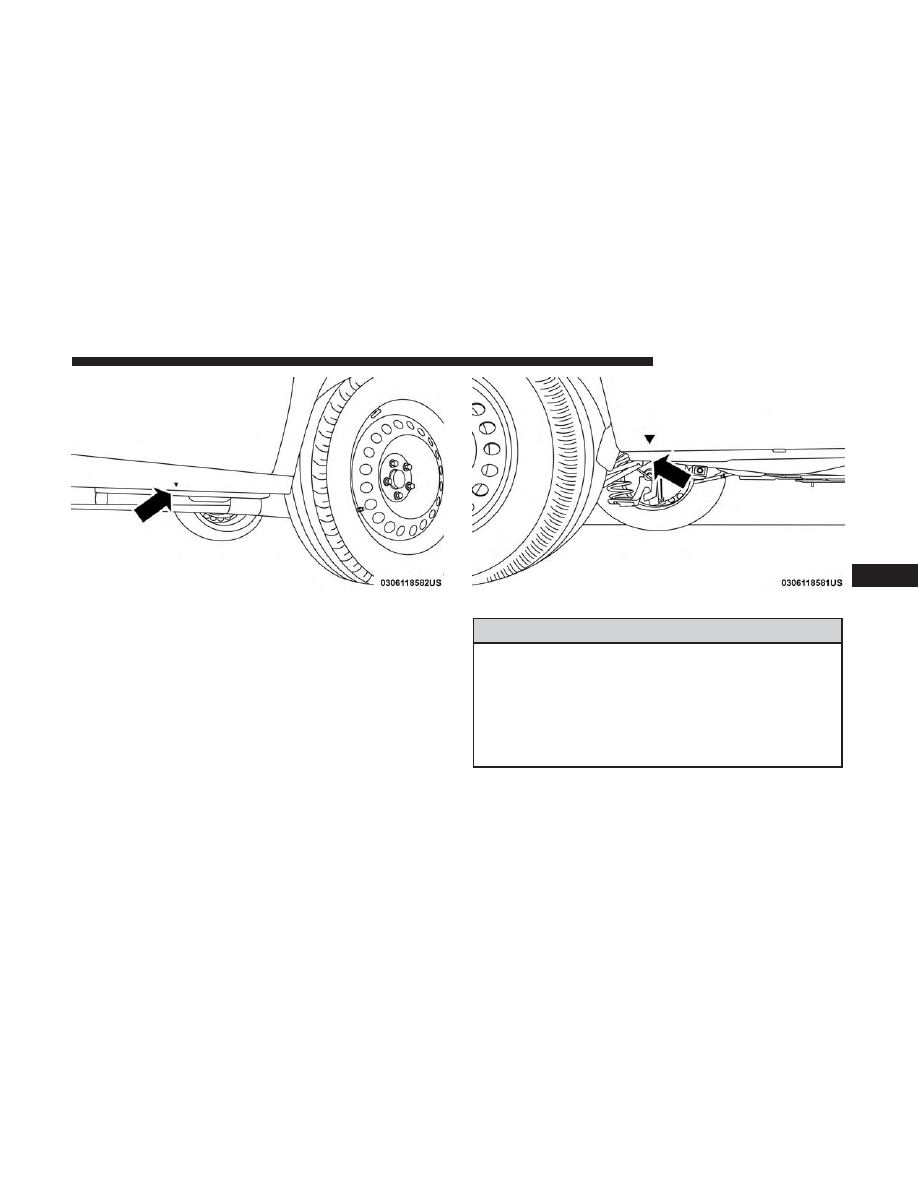

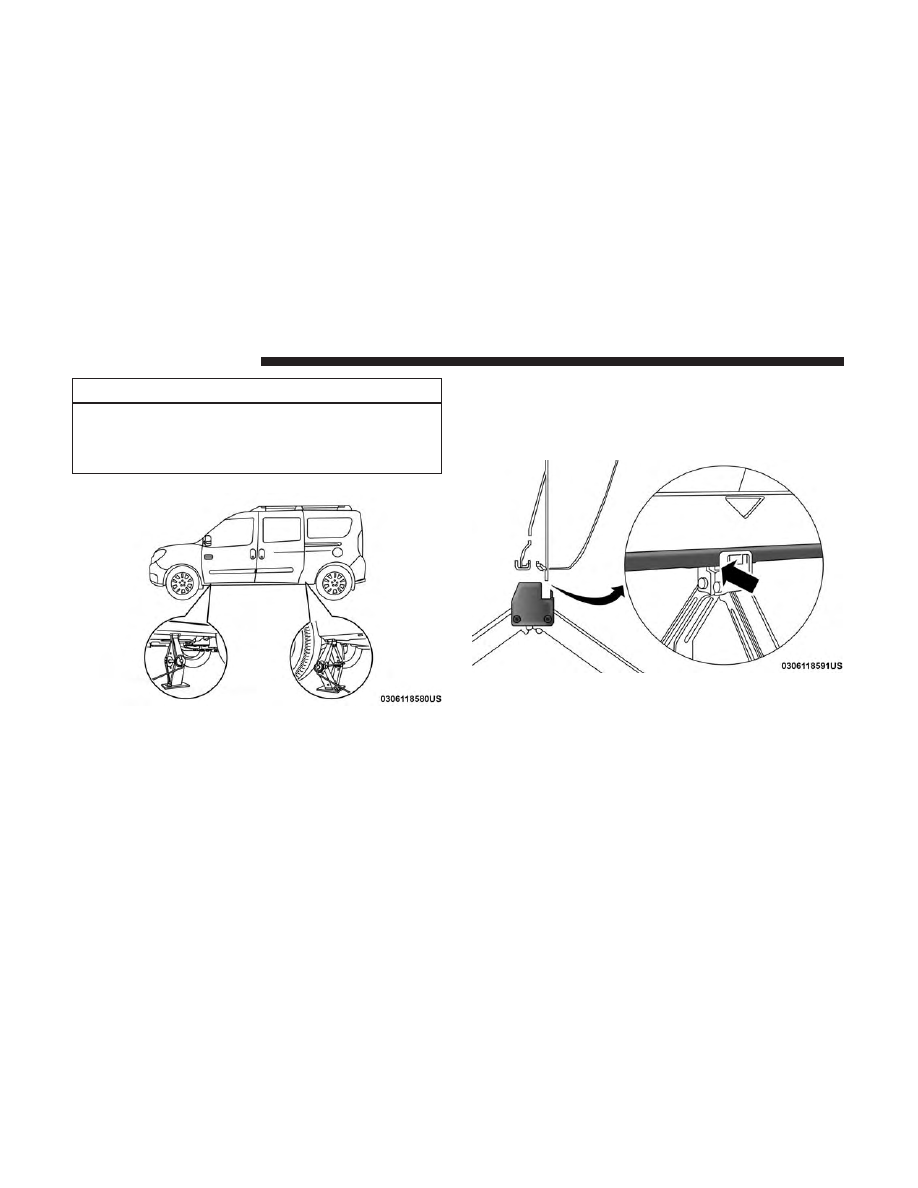

2. There are two jack engagement locations on each side of

the vehicle body.

NOTE:

Place the jack underneath the jack engagement

location that is closest to the flat tire.

Jacking Locations

Jack Engaged To Body Flange

210

IN CASE OF EMERGENCY

WARNING!

Being under a jacked-up vehicle is dangerous. The
vehicle could slip off the jack and fall on you. You
could be crushed. Never get any part of your body
under a vehicle that is on a jack. If you need to get
under a raised vehicle, take it to a service center where
it can be raised on a lift.

Front Jacking Location

Rear Jacking Location

7

IN CASE OF EMERGENCY

211

CAUTION!

Do not attempt to raise the vehicle by jacking on
locations other than those indicated in the Jacking
Instructions for this vehicle.

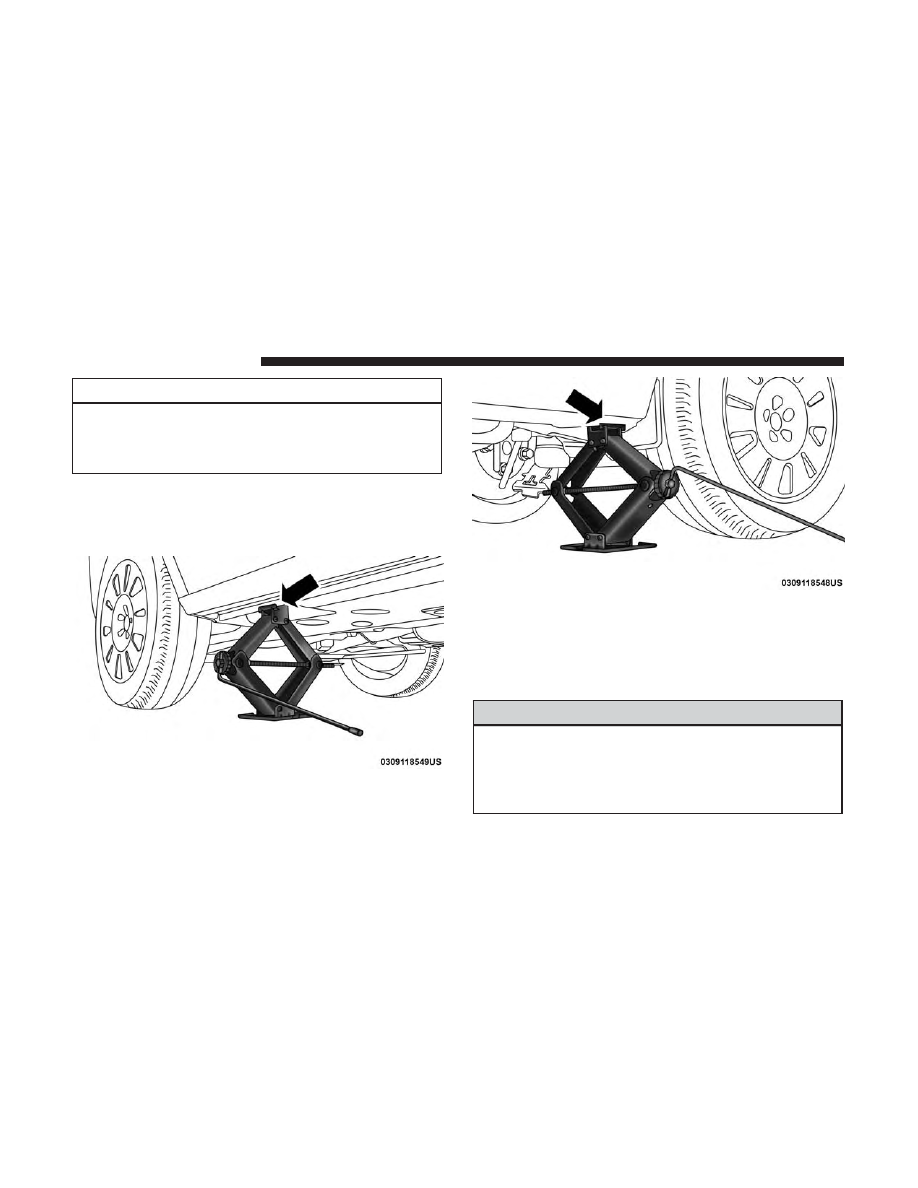

3. Turn the handle on the jack screw to the right until the

jack head is properly engaged in the described location.
Do not raise the vehicle until you are sure the jack is
securely engaged.

4. Raise the vehicle by turning the jack screw to the right

until the tire just clears the surface and enough clearance
is obtained to install the spare tire. Minimum tire lift
provides maximum stability.

WARNING!

Raising the vehicle higher than necessary can make the
vehicle less stable. It could slip off the jack and hurt
someone near it. Raise the vehicle only enough to
remove the tire.

Front Jacking Location Engaged

Rear Jacking Location Engaged

212

IN CASE OF EMERGENCY

5. Remove the wheel lug bolts. For vehicles with wheel

covers, remove the cover from the wheel by hand. Do
not pry the wheel cover off. Then pull the wheel off the
hub.

6. Install the spare tire. Lightly tighten the wheel lug bolts

using the bolt install wrench.

WARNING!

To avoid the risk of forcing the vehicle off the jack, do
not fully tighten the wheel bolts until the vehicle has
been lowered. Failure to follow this warning may
result in serious injury.

CAUTION!

Be sure to mount the spare tire with the valve stem
facing outward. The vehicle could be damaged if the
spare tire is mounted incorrectly.

7. Lower the vehicle by turning the jack screw to the left.

8. Refer to “Torque Specifications” in “Technical Specifica-

tions” for proper wheel lug bolt torque.

9. Lower the jack to its fully-closed position.

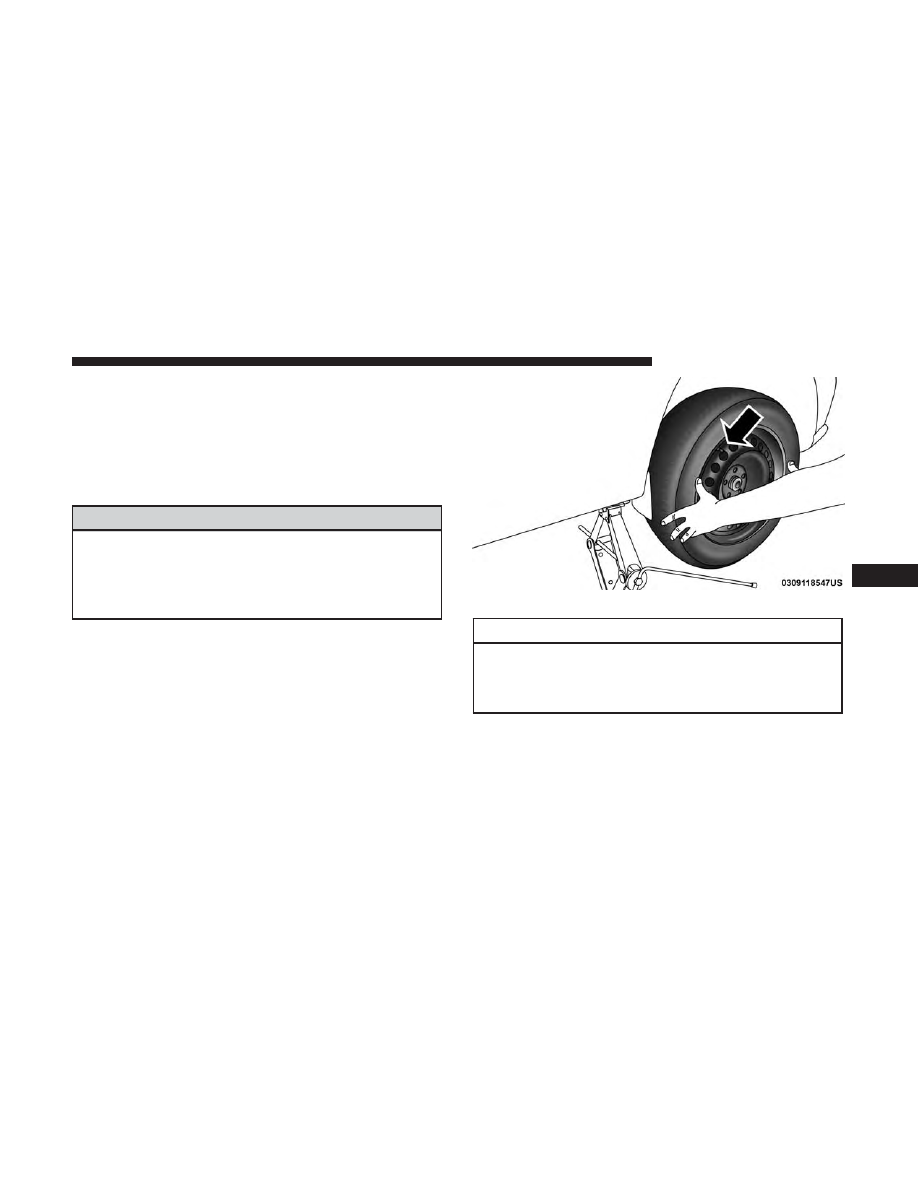

Mounting Spare Tire

7

IN CASE OF EMERGENCY

213

WARNING!

A loose tire or jack thrown forward in a collision or
hard stop could endanger the occupants of the vehicle.
Always stow the jack parts and the spare tire in the
places provided. Have the deflated (flat) tire repaired
or replaced immediately.

10. Stow the cable and wheel spacer before driving the

vehicle. Refer to “Vehicles With Alloy Wheels” in this
section for instructions on stowing alloy wheels.

11. Stow the jack and tools under the driver’s seat.

12. Check the spare tire pressure as soon as possible.

Correct the tire pressure, as required.

13. When you place the spare tire back on the winch or if

you carry the tire in need of repair on the winch,
always check that the tire is properly secured under the
vehicle by pushing on the stowed tire under the rear
bumper at the back of the vehicle. If the tire has motion
when pushed, use the tools to retighten the winch until
a loud click is heard.

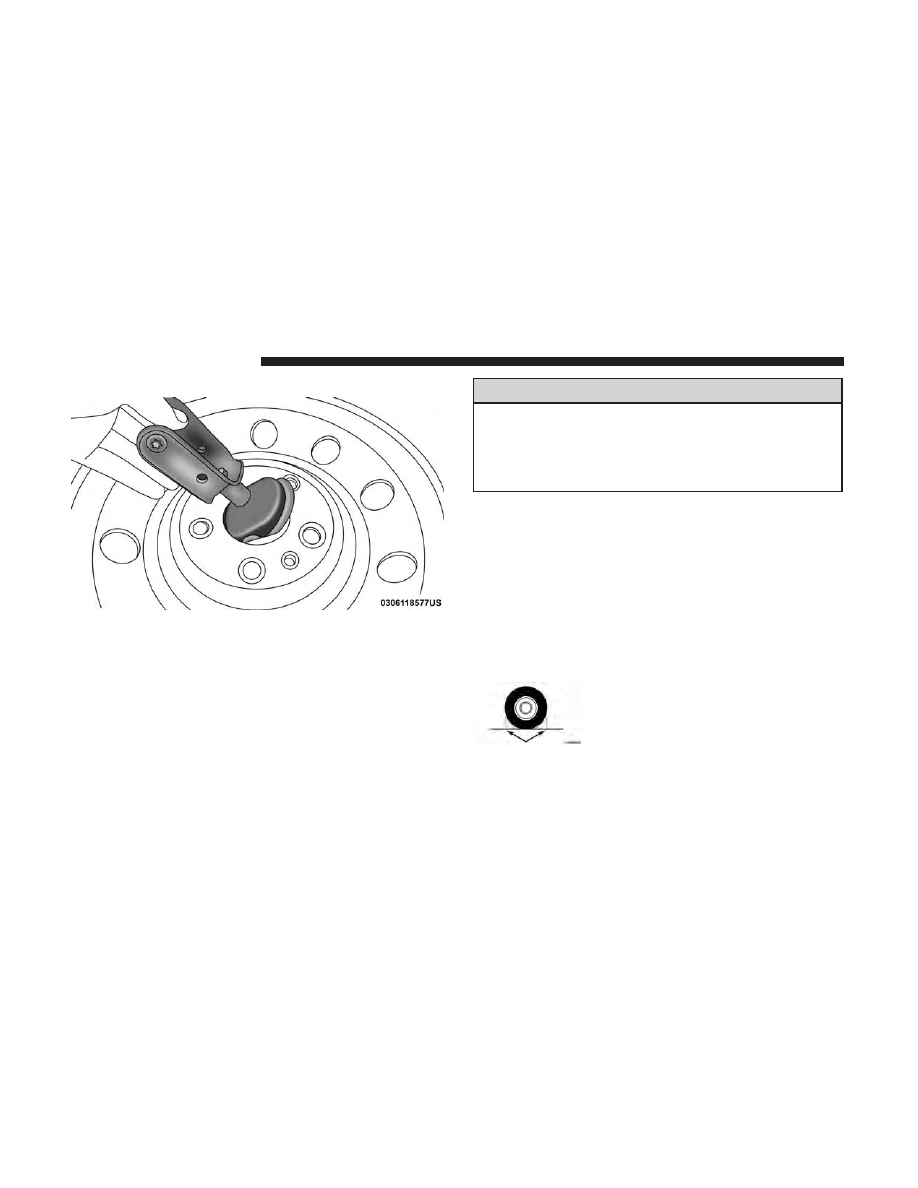

Vehicles With Alloy Wheels

For stowing a damaged tire on vehicles with alloy wheels,
remove the adapter bracket and bolts from the storage bag
in the glove compartment and follow the steps below:

1. Take the adapter and fit the plastic spacer between the

spring and the flange of the bracket (The adapter
bracket is sold separately through the dealer).

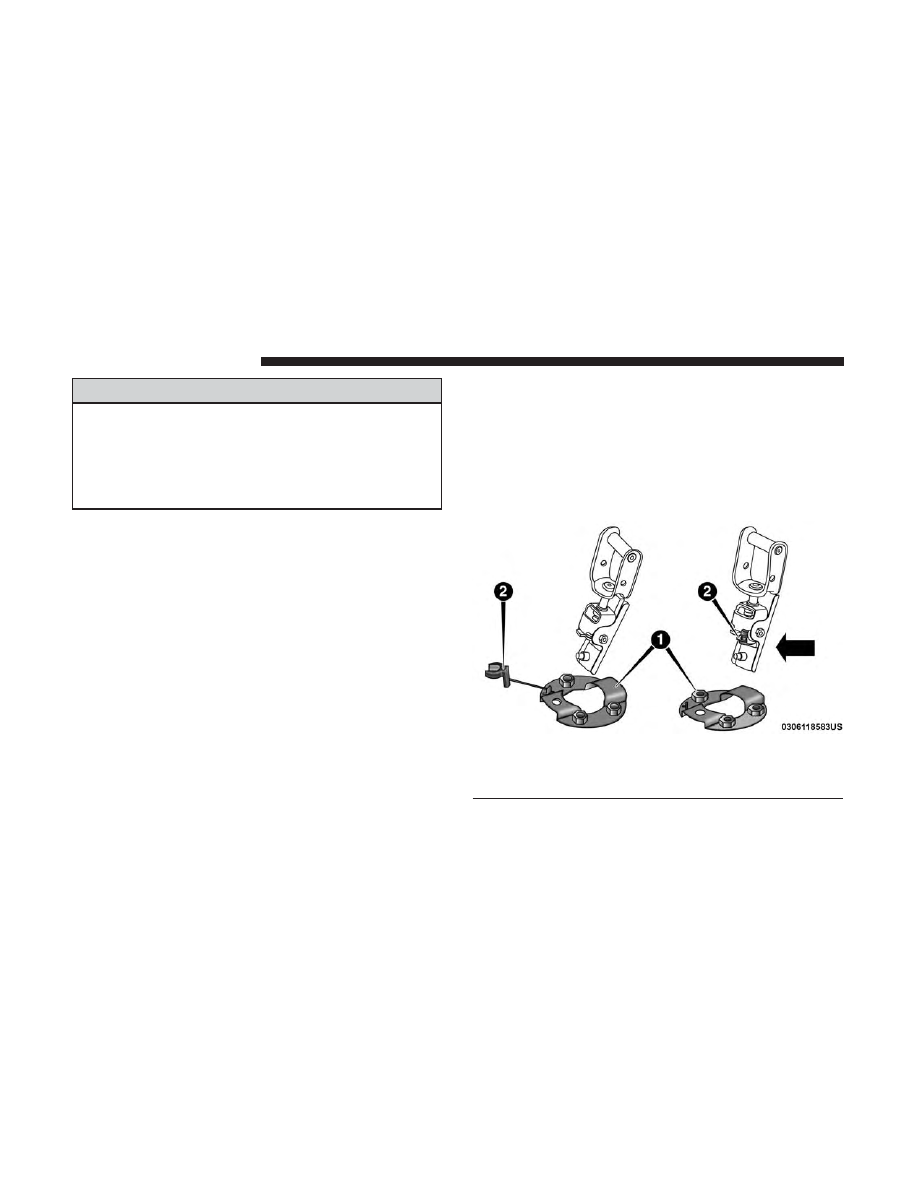

Adapter/Spacer

1 — Adapter
2 — Plastic Spacer

214
