IN CASE OF EMERGENCY

461

F31

30 Amp Pink

–

Diesel  Heater  Control  –  If  Equipped  (DS  1500

LD Diesel)

F31

20 Amp Blue

–

Aux App SSV Only - If Equipped

F32

–

–

Aux Feed, Special Services Vehicle-If Equipped

(DS 1500 Only)

F33

20 Amp Blue

–

Trans Control Module – If Equipped (HD Only)

Aux Feed, SSV Only (DS 1500 Only)

F34

30 Amp Pink

–

Vehicle  System  Interface  Module  #2  –  If

Equipped (HD Only)

SSV (DS 1500 Only)

F35

30 Amp Pink

–

Sunroof – If Equipped

F36

30 Amp Pink

–



Electric Back Light – If Equipped

F37

30 Amp Pink

–

Fuel Heater #2, Aux Relay 2 – If Equipped (HD

Only)

SSV (DS 1500 Only)

F38

30 Amp Pink

–

Integrated Trailer Brake Module – If Equipped

(HD Only)

Power Inverter 115V AC – If Equipped (DS 1500

Only)

F39

20 Amp Blue

–

Power Outlet – SSV Only

F40

–

10 Amp Red

Ventilated Seats – If Equipped (HD Only)

Cavity

Cartridge Fuse

Micro Fuse

Description

6

462 IN CASE OF EMERGENCY

F41

–

10 Amp Red

Active  Grille  Shutter  /  Active  Air  Dam  –  If

Equipped

F42

–

20 Amp Yellow

Horn

F43

–

15 Amp Blue

Heated Steering Wheel – If Equipped (HD Only)

F44

–

10 Amp Red

Diagnostic Port

F46

–

10 Amp Red

Upfitters Relay Coil – If Equipped (HD Only)

Spare (DS 1500 Only)

F49

–

10 Amp Red

Instrument  Panel  Cluster  /  HVAC  (DS  1500

Only)

Instrument Cluster / MOD CSG (HD Only)

F50



–

20 Amp Yellow

Air Suspension Control Module – If Equipped

F51

–

10 Amp Red

Ignition Node Module / Keyless Ignition Node

Module,  Radio  Frequency  Hub  Module  /

Electric Steering Column Lock - If Equipped

F52

–

5 Amp Tan

Battery Sensor

F53

–

20 Amp Yellow

Trailer  Tow  –  Left  Turn/Stop  Lights  -  If

Equipped

F54

–

20 Amp Yellow

Non Memory Adjustable Pedals - If Equipped

F56

–

15 Amp Blue

Additional  Diesel  Content  -  If  Equipped  (DS

1500 Only)

Cavity

Cartridge Fuse

Micro Fuse

Description

IN CASE OF EMERGENCY

463

F57

–

20 Amp Yellow

TCM/PCM / Solenoid Trans Pressure SW (RFE

Trans Only) – If Equipped (HD Only)

Transmission (DS 1500 Only)

F58

–

10 Amp Red

Bed Lighting (LED) – If Equipped (HD Only)

F60

–

15 Amp Blue

Underhood  Lamp  /  TCM  –  If  Equipped  (DS

1500 Only)

F61

–

10 Amp Red

UREA  Sensor  /  PM  Sensor  –  If  Equipped  (DS

1500 LD Diesel & Cummins Diesel)

F62

–

10 Amp Red

Air Conditioning Clutch

F63

–

20 Amp Yellow

Ignition  Coils  (Gas),  Ignition  Coils  Capacitors

(Gas)  /  Short  Runner  Valve  Actuator  /  Urea

Heater Control Unit (DS 1500 LD Diesel) / RLY

Coil Feed-SCR (DS 1500 LD Diesel)

F64

–

25 Amp Clear

Fuel  Injectors  /  Powertrain  Control  Module  /

SRV – If Equipped

F65

–

10 Amp Red

MOD Inverter (Wake Up) / Power Port / USB

IP / WCPM – If Equipped (HD Only)

Spare (DS 1500 Only)

F66

–

10 Amp Red

Sunroof  /  Light  and  Rain  Sensor  Module  /

Inside  Rearview  Mirror  /  Passenger  Window

SW  /  USB  Port  Rear  /  Feed  for  R/A  RLY  #2

Coil – If Equipped

Cavity

Cartridge Fuse

Micro Fuse

Description

6

464 IN CASE OF EMERGENCY

F67

–

10 Amp Red

CD / DVD / UCI Port – If Equipped (HD Only)

Bluetooth  Hands-Free  Module  /  CD  –  If

Equipped (DS 1500 Only)

F68

–

10 Amp Red

AEB RACAM HTR – If Equipped (HD Only)

F69

–

15 Amp Blue

SCR Module – If Equipped (HD Only)

F70

–

30 Amp Green

Fuel  Pump  Motor  /  K09  RLY  Coil  Feed

(Cummins Diesel) – If Equipped

F71

–

25 Amp Clear

Amplifier  /  Active  Noise  Cancelation  –  If

Equipped (HD Only)

F72

–

10 Amp Red

PCM / DC/DC Converter Voltage– If Equipped

(DS 1500 Only)

F73

–

20 Amp Yellow

Fuel Transfer Pump (Rear Tank) – If Equipped

(HD Only)

F74

–

20 Amp Yellow

Brake Vacuum Pump Gas/Diesel – If Equipped

(DS 1500 Only)

F74

–

10 Amp Red

Backup Alarm – If Equipped (HD Only)

F75

–

10 Amp Red

ATMM  /  Coil-SCR  Module  RLY–  If  Equipped

(HD Only)

Coolant Temperature  Valve  –  If  Equipped  (DS

1500 Only)

Cavity

Cartridge Fuse

Micro Fuse

Description

IN CASE OF EMERGENCY

465

F76

–

10 Amp Red

Electronic Stability Control (HD Only)

Brake  System  Module  /  Stop  Lamp  Switch  /

Electric  Park  Brake  /  Clutch  Pedal  Switch  (DS

1500 Only)

F77

–

10 Amp Red

Drivetrain  Control  Module  /  Front  Axle

Disconnect Module / TCM (HD Only)

Drivetrain Control Module / ELSD / Front Axle

Disconnect  Module  /  Transmission  Control

Relay  /  RDM  /  Power  Take  Off  Unit  –  If

Equipped (DS 1500 Only)

F78

–

10 Amp Red

Engine  Control  Module  /  Powertrain  Control

Module  /  Electric  Power  Steering  (DS  1500

Only)

F78

–

15 Amp Blue

Engine  Control  Module  /  Powertrain  Control

Module  /  AEB  RACM  MOD  /  Feed  To  AUX

PDC Relay Coils (HD Only)

F79

–

15 Amp Blue

ID / Clearance Lights

F80

–

10 Amp Red

Universal  Garage  Door  Opener  /  Compass  /

Anti-Intrusion Module (DS 1500 Only)

ASSY Overhead Console / SW Assist / SW 911

– If Equipped (HD Only)

F81

–

20 Amp Yellow

Trailer  Tow  Right  Turn  /  Stop  Lights  -  If

Equipped

Cavity

Cartridge Fuse

Micro Fuse

Description

6

466 IN CASE OF EMERGENCY

F82

–

10 Amp Red

Steering  Column  Control  Module  /  Cruise

Control

F83

–

–

No Connection

F84

–

15 Amp Blue

ASBM  /  HVAC  /  ICS  /  Rear  Heated  Seat

Switches

F85

–

10 Amp Red

Airbag Module

F86

–

10 Amp Red

Airbag Module

F87

–

10 Amp Red

Air  Suspension  /  ITBM  /  Steering  Column

Control  Module  /  MOD  Gateway  CAN-C

Trailer TPM (HD Only)

Air  Suspension  /  Trailer  Tow  /  DC/DC

Converter  (Voltage  Stabilizer)  /  Steering

Column  Control  Module  /  Occupant

Classification Sensor (DS 1500 Only)

F88

–

15 Amp Blue

Instrument Panel Cluster

F90/F91

–

20 Amp Yellow

IGN or BATT Customer Selectable – If Equipped

(HD Only)

Power  Outlet  (Rear  Seats)  Customer  Selectable

(DS 1500 Only)

F93

–

20 Amp Yellow

Cigar Lighter - If Equipped

Cavity

Cartridge Fuse

Micro Fuse

Description

IN CASE OF EMERGENCY

467

F94

–

10 Amp Red

Shift-By-Wire / Transfer Case Switch (DS 1500

Only)

Shift-By-Wire / Transfer Case Switch / Module

TPM  Trailer  (HD  Only)  /  Module  Gateway

Can-C Trailer TPM (HD Only)

F95

–

10 Amp Red

Rearview  Camera  /  Park  Assist  /  CHMSL

Camera  /  Blind  Spot Sensor  / Surround View

Camera (HD Only)

Rear Camera / Park Assist / Blind Spot Sensor /

Compass (DS 1500 Only)

F96

–

10 Amp Red

Rear  Seat  Heater  Switch  /  Trunk  Lamp  With

Flashlamp Charger / Truck Lamp - If Equipped

(DS 1500 Only)

Trailer Camera – If Equipped (HD Only)

F97

–

25 Amp Clear

Rear Heated Seats And Heated Steering Wheel –

If Equipped (DS 1500 Only)

F97

–

20 Amp Yellow

Front Heated Seat Passenger – If Equipped (HD

Only)

F98

–

25 Amp Clear

Front  Heated  Seats  –  If  Equipped  (DS  1500

Only)

F98

–

20 Amp Yellow

Front  Heated  Seat  Driver  –  If  Equipped  (HD

Only)

Cavity

Cartridge Fuse

Micro Fuse

Description

6

468 IN CASE OF EMERGENCY

(Continued)

F99

–

10 Amp Red

HVAC / DASM (DS 1500 Only)

HVAC  /  In-Car  Temperature  Sensor  /  CSG

MOD / Humidity Sensor (HD Only)

F100

–

10 Amp Red

Upfitters – If Equipped (HD Only)

F101

–

15 Amp Blue

SSV Only

F101

–

20 Amp Yellow

Rear Heated Seat Right (HD Only)

F102

–

20 Amp Yellow

Rear Heated Seat Left / Run RLY #3 Coil (HD

Only)

F103

–

10 Amp Red

HeadLamp AFLS (HD Only)

F104

–

20 Amp Yellow

Power  Outlets  (Instrument  Panel  /  Center

Console) / Trunk – If Equipped (DS 1500 Only)

UCI Port / USB Rear (HD Only)

Cavity

Cartridge Fuse

Micro Fuse

Description

CAUTION!

• When installing the power distribution center cover, it

is important to ensure the cover is properly positioned

and fully latched. Failure to do so may allow water to

get  into  the  power  distribution  center  and  possibly

result in an electrical system failure.

• When  replacing  a  blown  fuse,  it  is  important  to  use

only a fuse having the correct amperage rating. The use

of a fuse with a rating other than indicated may result

in a dangerous electrical system overload. If a properly

rated fuse continues to blow, it indicates a problem in

the circuit that must be corrected.

CAUTION! (Continued)

IN CASE OF EMERGENCY

469

JACKING AND TIRE CHANGING

NOTE:

If your vehicle is equipped with an air suspension system,

there is a feature which allows the automatic leveling to be

disabled to assist with changing a tire.
This feature can be activated through the Uconnect system.
Refer  to  “Uconnect  Settings”  in  “Multimedia”  for  further

information.

WARNING!

• Do not attempt to change a tire on the side of the vehicle

close to moving traffic. Pull far enough off the road to

avoid the danger of being hit when operating the jack

or changing the wheel.

• Being  under  a  jacked-up  vehicle  is  dangerous.  The

vehicle  could  slip  off  the  jack  and  fall  on  you.  You

could  be  crushed.  Never  put  any  part  of  your  body

under  a  vehicle  that  is  on  a  jack.  If  you  need  to  get

under a raised vehicle, take it to a service center where

it can be raised on a lift.

• Never start or run the engine while the vehicle is on a

jack.

• The jack is designed to be used as a tool for changing

tires  only.  The  jack  should  not  be  used  to  lift  the

vehicle  for  service  purposes.  The  vehicle  should  be

jacked on a firm level surface only. Avoid ice or slip-

pery areas.

6

470 IN CASE OF EMERGENCY

Jack Location

The jack and jack tools are stored under the front passenger

seat.

Removal Of Jack And Tools

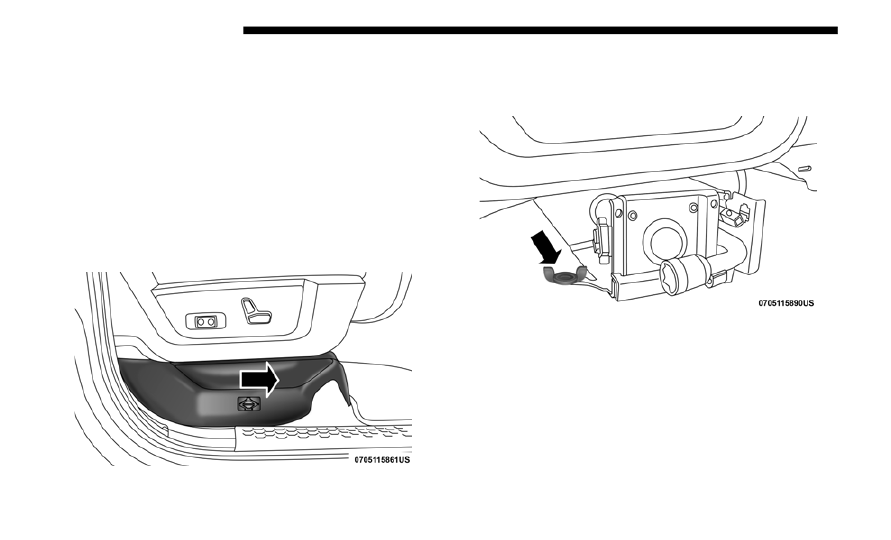

To access the jack and jack tools, you must remove the plastic

access cover located on the side of the front passenger’s seat.

To remove the cover, pull the front part of the cover (closest

to the front of the seat) toward you to release a locking tab.

Once the front of the cover is loose, slide the cover toward the

front of the seat until it is free from the seat frame.

Jack Access Cover

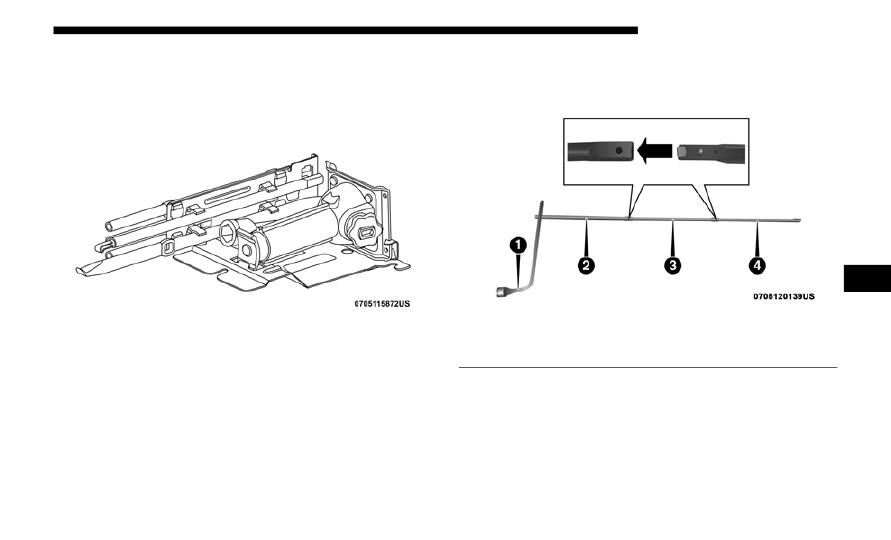

Remove the jack and tools by turning the wing bolt counter-

clockwise, remove the wing bolt and then slide the assembly

out from under the seat.

Wing Bolt/Jack And Tools

IN CASE OF EMERGENCY

471

Remove the jack and tools from the bracket assembly. Turn

the  jack-turn-screw  counterclockwise  to  release  jack  from

bracket assembly.

Jack And Tools Bracket Assembly

There are two ways to assemble the tools:
Assembled For Spare Tire Lowering/Raising

Assembled For Spare Tire Lowering/Raising

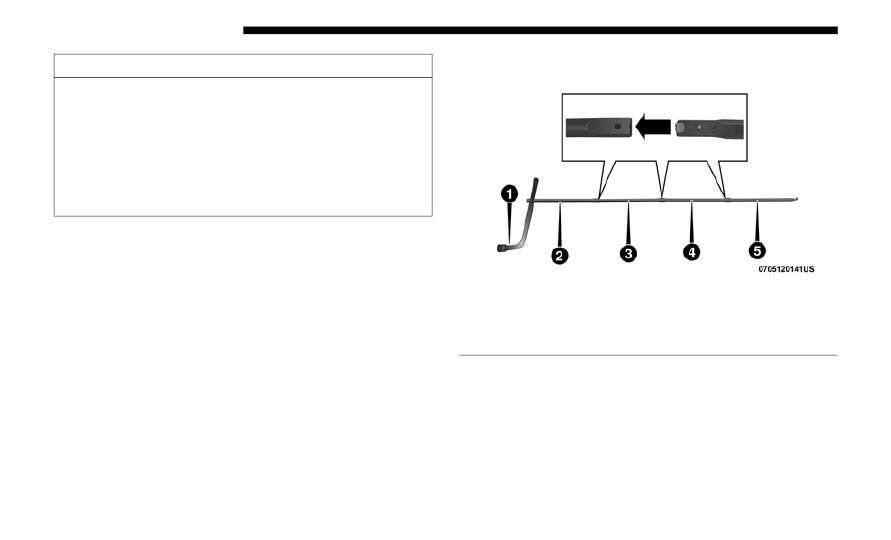

1 — Lug Wrench

3 — Extension 3

2 — Extension 2

4 — Extension 4

6

472 IN CASE OF EMERGENCY

Assembled For Jack Operation

Assembled For Jack Operation

CAUTION!

• The lug wrench can only be attached to extension 2.
• When  attaching  the  tool  to  the  winch  mechanism  be

sure the large flared end opening on extension 4 is posi-

tioned correctly over the winch mechanism adjusting

nut.

• Damage to the lug wrench, extensions and winch mech-

anism may occur from improper tool assembly.

1 — Lug Wrench

4 — Extension 4

2 — Extension 2

5 — Jack Driver

3 — Extension 3

IN CASE OF EMERGENCY

473

Removing The Spare Tire

1. Remove the spare tire before attempting to jack up the

truck. Attach the lug wrench to the extension tubes with

the curved angle facing away from the vehicle. Insert the

extension tube through the access hole between the lower

tailgate  and  the  top  of  the  bumper  and  into  the  winch

mechanism tube.

Inserting The Extension Tubes Into The Access Hole

WARNING!

After using the jack and tools, always reinstall them in

the original carrier and location. While driving you may

experience abrupt stopping, rapid  acceleration or sharp

turns. A loose jack, tools, bracket or other objects in the

vehicle may move around with force, resulting in serious

injury.

6

474 IN CASE OF EMERGENCY

2. Rotate the lug wrench handle counterclockwise until the

spare  tire  is on  the ground  with enough  cable  slack to

allow you to pull it out from under the vehicle.

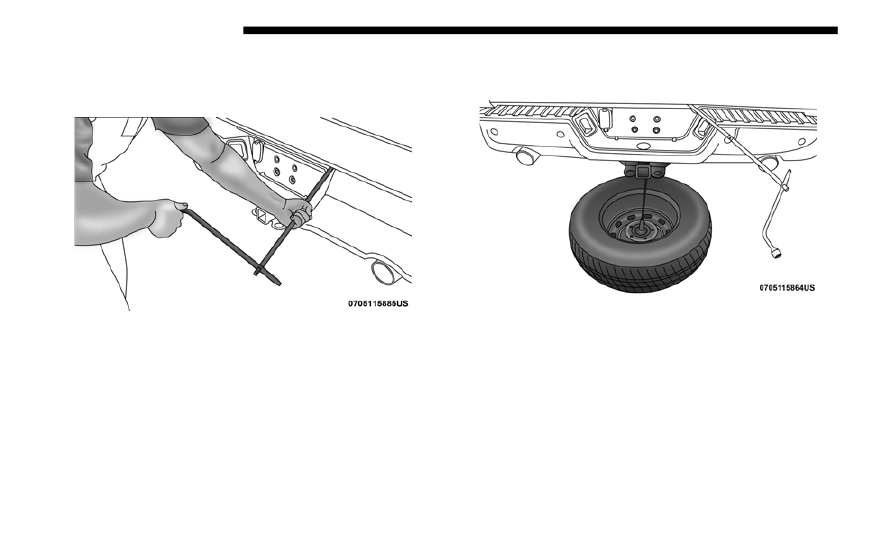

Rotating The Lug Wrench Handle

3. Pull  the  spare  tire  out  from  under  the  vehicle  to  gain

access to the spare tire retainer.

Pulling The Spare Tire Out

IN CASE OF EMERGENCY

475

4. Lift the spare tire with one hand to give clearance to tilt

the retainer at the end of the cable.

Gaining Access To The Retainer

5. Pull the retainer through the center of the wheel.

Pulling The Retainer Through The Center Of The Wheel

NOTE:

The winch mechanism is designed for use with the extension

tubes only. Use of an air wrench or other power tools is not

recommended and can damage the winch.

6

476 IN CASE OF EMERGENCY

Preparations For Jacking

1. Park the vehicle on a firm, level surface. Avoid ice or slip-

pery areas.

2. Place the gear selector into PARK. On four-wheel drive

vehicles, shift the transfer case to the 4L position.

3. Turn on the Hazard Warning flasher.
4. Apply the parking brake.
5. Turn the ignition OFF.

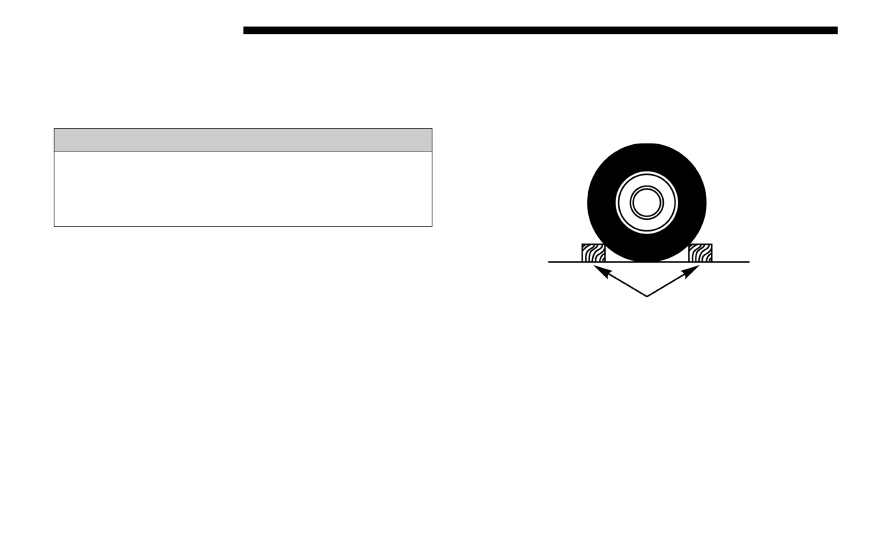

6. Block  both  the  front  and  rear  of  the  wheel  diagonally

opposite  the  jacking  position.  For  example,  if  the  right

front wheel is being changed, block the left rear wheel.

Wheel Blocked

NOTE:

Passengers  should  not  remain  in  the  vehicle  when  the

vehicle is being jacked.

WARNING!

Do not attempt to change a tire on the side of the vehicle

close  to moving traffic. Pull far enough  off the road to

avoid being hit when operating the jack or changing the

wheel.
