Internal Power Distribution Center

The Power Distribution Center is located under the drivers

side instrument panel. This center contains cartridge fuses,

micro fuses, relays, and circuit breakers. A description of

each fuse and component may be stamped on the inside

cover, otherwise the cavity number of each fuse is stamped

on the inside cover that corresponds to the following chart.

Cavity

Cartridge Fuse

Micro Fuse

Description

F01

30 Amp Pink

–

Trailer Tow Receptacle

F03

–

15 Amp Blue

Module Seat Heater Front (Pass)

F04

–

–

Spare

F05

–

20 Amp Yellow

Module PPU Cooling Fan

F06

40 Amp Green

–

Mod CBC 4 Exterior Light 2

F07

40 Amp Green

–

Mod CBC 3 PWR Locks

F08

–

–

Spare

F09

–

–

Spare

F10

40 Amp Green

–

HVAC Blower Motor

F11

–

5 Amp Tan

Output to Underhood Power Distribition

Center (UPDC) Run Coil

F12

–

25 Amp Clear

Mod Audio Amplifier / Active Noise Can-

cellation / SW Inverter

F13

–

20 Amp Yellow

Mod Seat Heater Front (Driver)

F14

–

15 Amp Blue

Mod Seat Heater Front (Steering Wheel)

F15

–

–

Spare

454

IN CASE OF EMERGENCY

Cavity

Cartridge Fuse

Micro Fuse

Description

F16

–

–

Spare

F17

–

20 Amp Yellow

Spare

F18

30 Amp Pink

–

Motor Sunshade Sunroof

F19

–

–

Spare

F20

–

20 Amp Yellow

Comfort Rear Seat Module (CRSM) (Heat

Rear RT)

F21

–

–

Spare

F22

–

–

Spare

F23

–

–

Spare

F24

–

15 Amp Blue

Mod RF Hub / Mod Ignition / Mod Cluster

F25

40 Amp Green

–

Mod Integrated Trailer Brake

F26

–

15 Amp Blue

Mod Cluster CCN / Mod Cyber Security

F27

–

5 Amp Tan

Mod Cluster CCN / Mod SGW

F28

–

10 Amp Red

Mod ORC

F29

–

20 Amp Yellow

Mod CRSM (Heat Rear LT)

F30

30 Amp Pink

–

Mod DTCM / Mod Tailgate

F31

30 Amp Pink

–

Mod CBC 1 Interior Light

F32

–

–

Spare / Sunshade

F33

–

10 Amp Red

Assy Overhead Console / Switch 911 /

Switch Assist / Sunshade

7

IN CASE OF EMERGENCY

455

Cavity

Cartridge Fuse

Micro Fuse

Description

F34

–

15 Amp Blue

Frt & RR Ventilated Seat Motor

F35

–

10 Amp Red

Mod Inverter / Mtr Sunshade Sunroof / Mtr

Dual Sunroof

F36

40 Amp Green

–

Mod CBC 2 Exterior Light 1

F37

–

–

Spare

F38

–

–

Spare

F39

–

–

Spare

F40

–

–

Spare

F41 A&B

–

15 Amp Blue

Lumbar Support & Pass SW / Mod Cluster

CCN

F42

–

10 Amp Red

Mod Transfer Case Switch Module (TCSM) /

SBW / Electric Park Brake SW / Overhead

Console (OHC) SW / E-Call / Bank 3 SW /

Seat LT & RT Vent

F43

–

10 Amp Red

Port Diagnostics / Mod CD / Front & Rear

USB

F44

–

20 Amp Yellow

Radio / DCSD / Telematics Box Mod

F45

30 Amp Pink

–

Mod Door MUX Driver

F46

30 Amp Pink

–

Mod Door MUX Passenger

F47

–

–

Spare

456

IN CASE OF EMERGENCY

Cavity

Cartridge Fuse

Micro Fuse

Description

F48A

10 Amp Red

–

Rear View Mirror / Humidity Rain And

Light Sensor (HRLS) / SW Window Passen-

ger / Rear USB / Wireless Charging Pad

Mod

F49

–

15 Amp Blue

Mod CVPM / SNSR Blind Spot / HDLP

Adaptive Front Lighting Sensor (AFLS)

F50A

–

10 Amp Red

Battery PACK Control Mod

F51 A&B

–

–

Spare

F52

20 Amp Blue

–

Direct Battery Feed

F53

–

15 Amp Blue

Mod ICS Switch / Mod HVAC CTRL / Sw

Bank Upper / Sw EPB / Mod Control Steer-

ing

F54B

–

20 Amp Yellow

Power Outlet Center Seat

F55

25 Amp White

–

Upfitter

F56

30 Amp Pink

–

Mod Network Interface

F57

20 Amp Blue

–

Direct Battery Feed

F58

20 Amp Blue

–

Direct Battery Feed

F60

50 Amp Red

–

Mod Inverter

F61

–

–

Spare

7

IN CASE OF EMERGENCY

457

Cavity

Cartridge Fuse

Micro Fuse

Description

F62 A&B

–

10 Amp Red

ITBM / Mod Occupant Class / Mod IAIR

Suspension / Mod HVAC Snsr Incar Temp /

Rear Coolant Temp / PTS / Mod IRCM

F63

–

–

Spare

F64

–

–

Spare

F65

–

10 Amp Red

Mod ORC

F66

10 Amp Red

Run - Accessory Feed

CAUTION!

• When installing the power distribution center cover,

it is important to ensure the cover is properly posi-
tioned and fully latched. Failure to do so may allow
water to get into the power distribution center and
possibly result in an electrical system failure.

(Continued)

CAUTION! (Continued)

• When replacing a blown fuse, it is important to use

only a fuse having the correct amperage rating. The
use of a fuse with a rating other than indicated may
result in a dangerous electrical system overload. If a
properly rated fuse continues to blow, it indicates a
problem in the circuit that must be corrected.

458

IN CASE OF EMERGENCY

JACKING AND TIRE CHANGING

WARNING!

• Do not attempt to change a tire on the side of the

vehicle close to moving traffic. Pull far enough off
the road to avoid the danger of being hit when
operating the jack or changing the wheel.

• Being under a jacked-up vehicle is dangerous. The

vehicle could slip off the jack and fall on you. You
could be crushed. Never put any part of your body
under a vehicle that is on a jack. If you need to get
under a raised vehicle, take it to a service center
where it can be raised on a lift.

• Never start or run the engine while the vehicle is on

a jack.

• The jack is designed to be used as a tool for changing

tires only. The jack should not be used to lift the
vehicle for service purposes. The vehicle should be
jacked on a firm level surface only. Avoid ice or
slippery areas.

NOTE:

If your vehicle is equipped with an air suspension

system, there is a feature which allows the automatic

leveling to be disabled to assist with changing a tire.
This feature can be activated through the Uconnect system.
Refer to “Uconnect Settings” in “Multimedia” for further

information.

Jack Location

The jack and jack tools are stored under the front passenger

seat.

7

IN CASE OF EMERGENCY

459

Removal Of Jack And Tools

To access the jack and jack tools, you must remove the

plastic access cover located on the side of the front passen-

ger’s seat. To remove the cover, pull the front part of the

cover (closest to the front of the seat) toward you to release

a locking tab. Once the front of the cover is loose, slide the

cover toward the front of the seat until it is free from the

seat frame.

Remove the jack and tools by turning the wing bolt

counterclockwise, remove the wing bolt and then slide the

assembly out from under the seat.

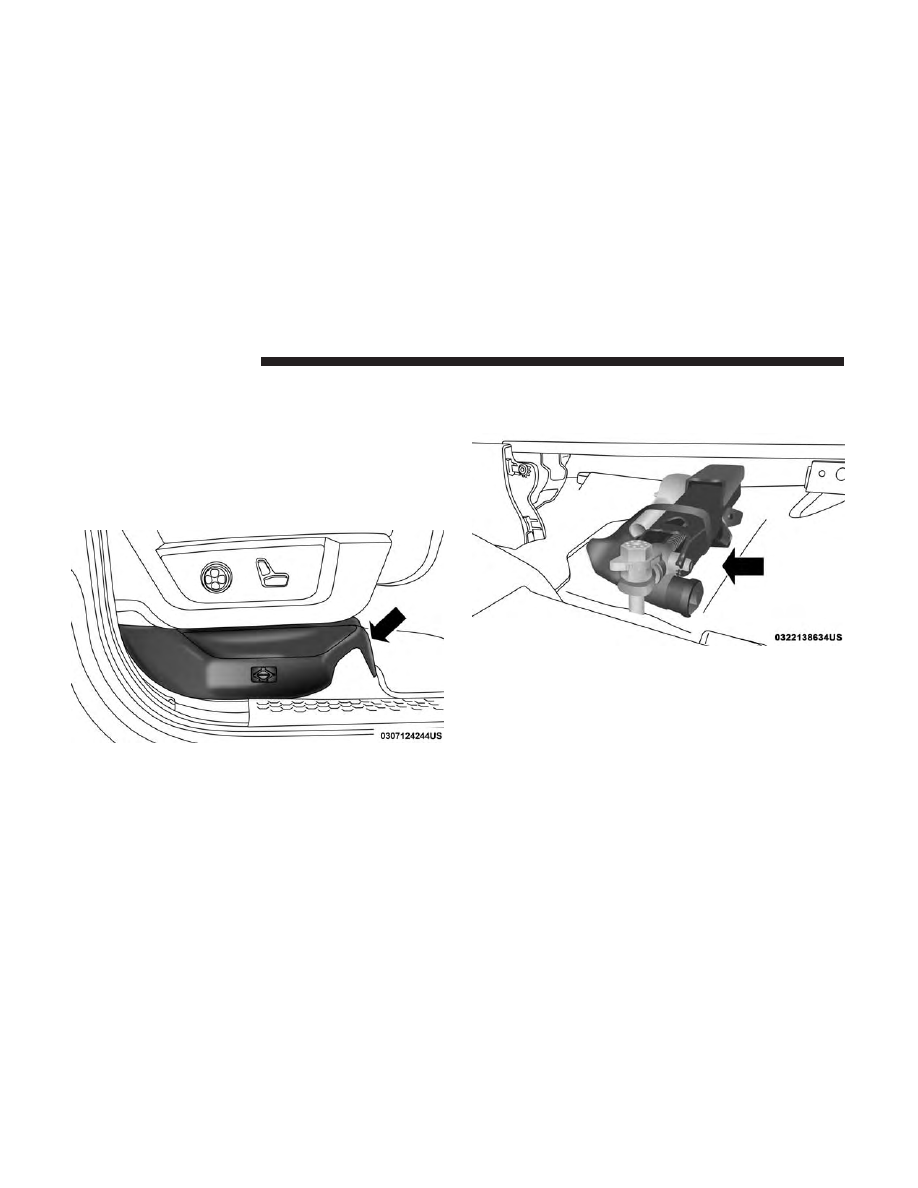

Pull Jack Access Cover From Front

Jack And Tools

460

IN CASE OF EMERGENCY

Release the tool bag straps from the jack and remove tools

from bag.

There are two ways to assemble the tools:

Assembled For Spare Tire Lowering/Raising

NOTE:

If the tailgate is lowered, the jack extension with

hook can be added to this assembly to enable lowering of

the spare tire without having to raise the tailgate.

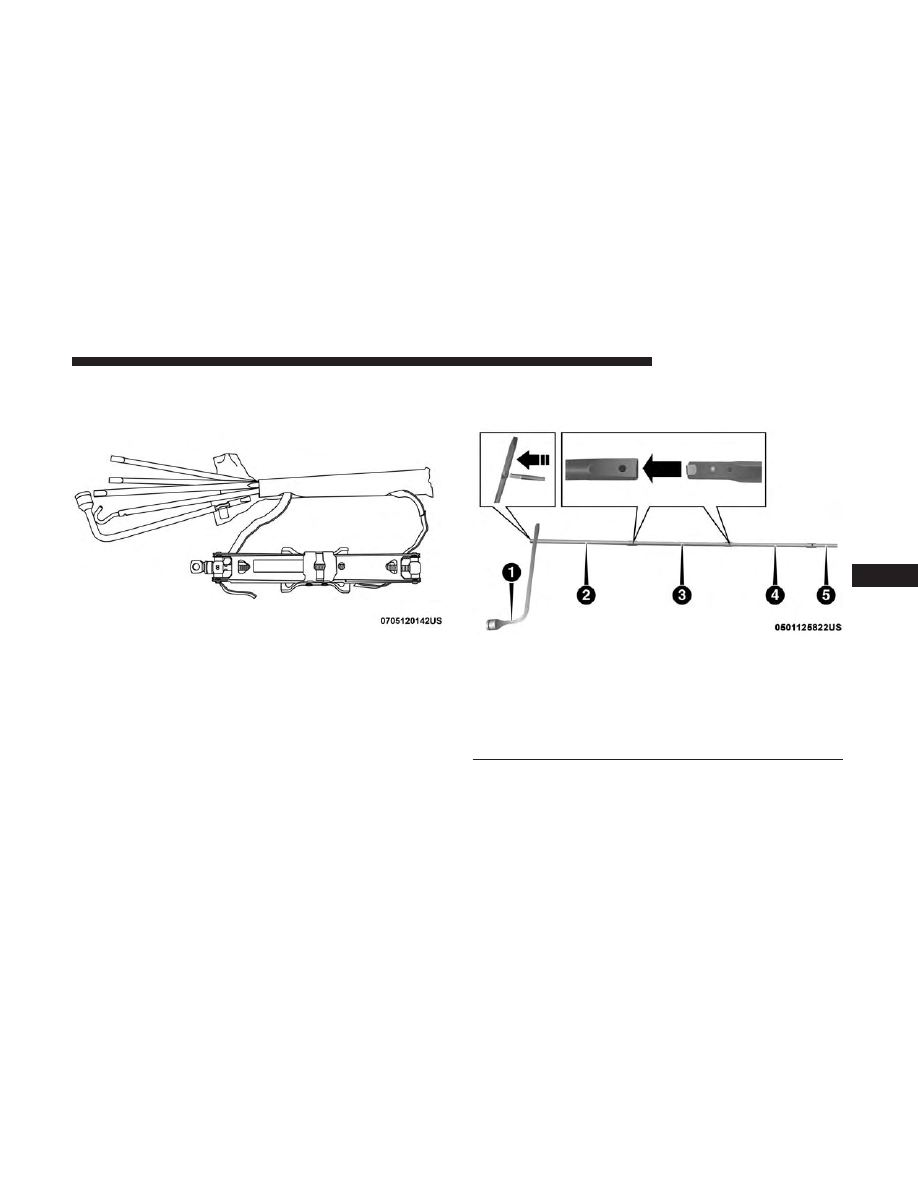

Jack And Tool Bag

Assembled For Spare Tire Lowering/Raising

1 — Lug Wrench

4 — Long Extension With Spring
Clip 4

2 — Long Extension Without
Spring Clip 2

5 — Short Extension 5

3 — Long Extension With Spring
Clip 3

7

IN CASE OF EMERGENCY

461

CAUTION!

• The lug wrench can only be attached to extension 2.

• When attaching the tool to the winch mechanism be

sure the large flared end opening on extension 4 is
positioned correctly over the winch mechanism ad-
justing nut.

• Damage to the lug wrench, extensions and winch

mechanism may occur from improper tool assembly.

Assembled For Jack Operation

WARNING!

After using the jack and tools, always reinstall them in
the original carrier and location. While driving you
may experience abrupt stopping, rapid acceleration or

(Continued)

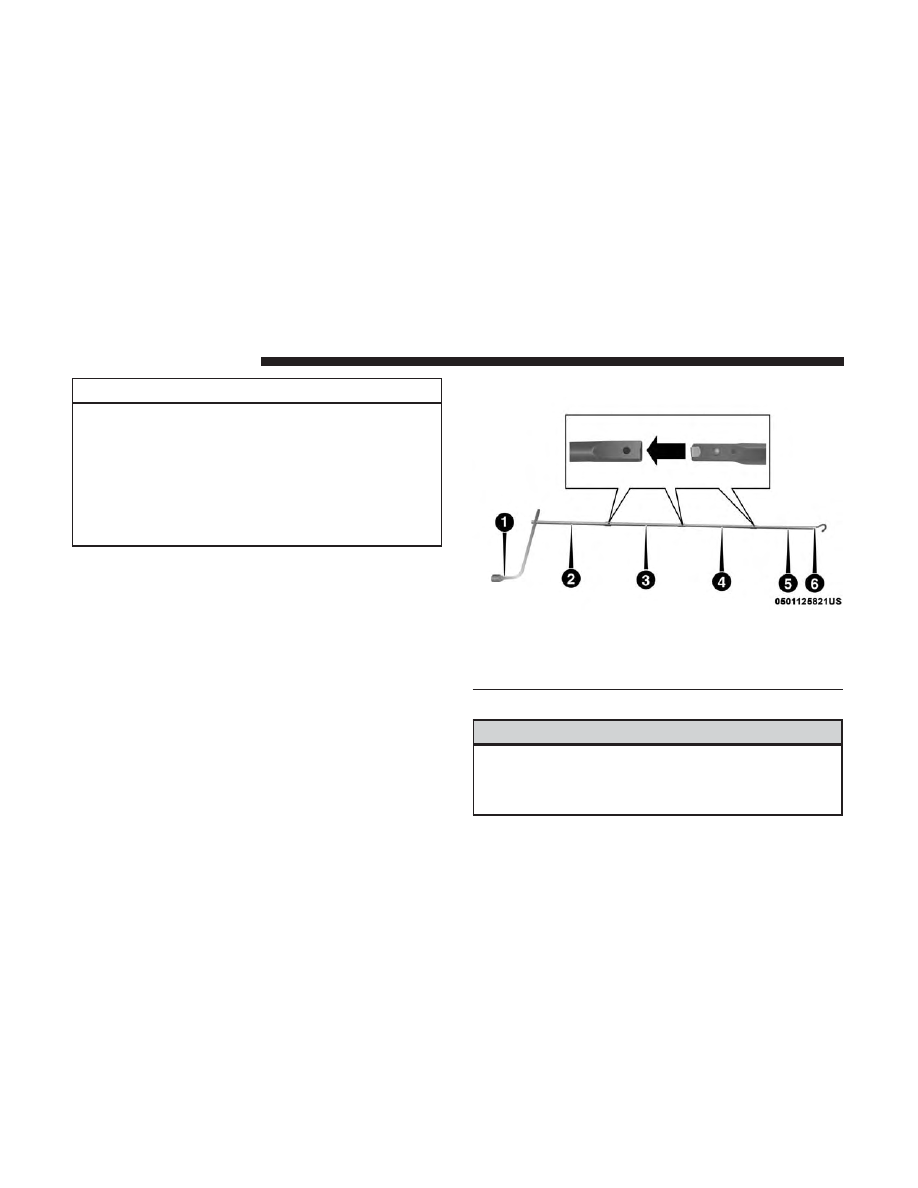

Assembled For Jack Operation

1 — Lug Wrench

4 — Long Extension 4

2 — Long Extension 2

5 — Short Extension 5

3 — Long Extension 3

6 — Extension With Hook

462

IN CASE OF EMERGENCY

WARNING! (Continued)

sharp turns. A loose jack, tools, bracket or other objects
in the vehicle may move around with force, resulting
in serious injury.

Removing The Spare Tire

1. Remove the spare tire before attempting to jack up the

truck. Attach the lug wrench to the extension tubes with

the curved angle facing away from the vehicle.

2. Remove the protective cover over the access hole for the

winch mechanism by sliding the cover upward.

3. Insert the extension tube through the access hole be-

tween the lower tailgate and the top of the bumper and

into the winch mechanism tube.

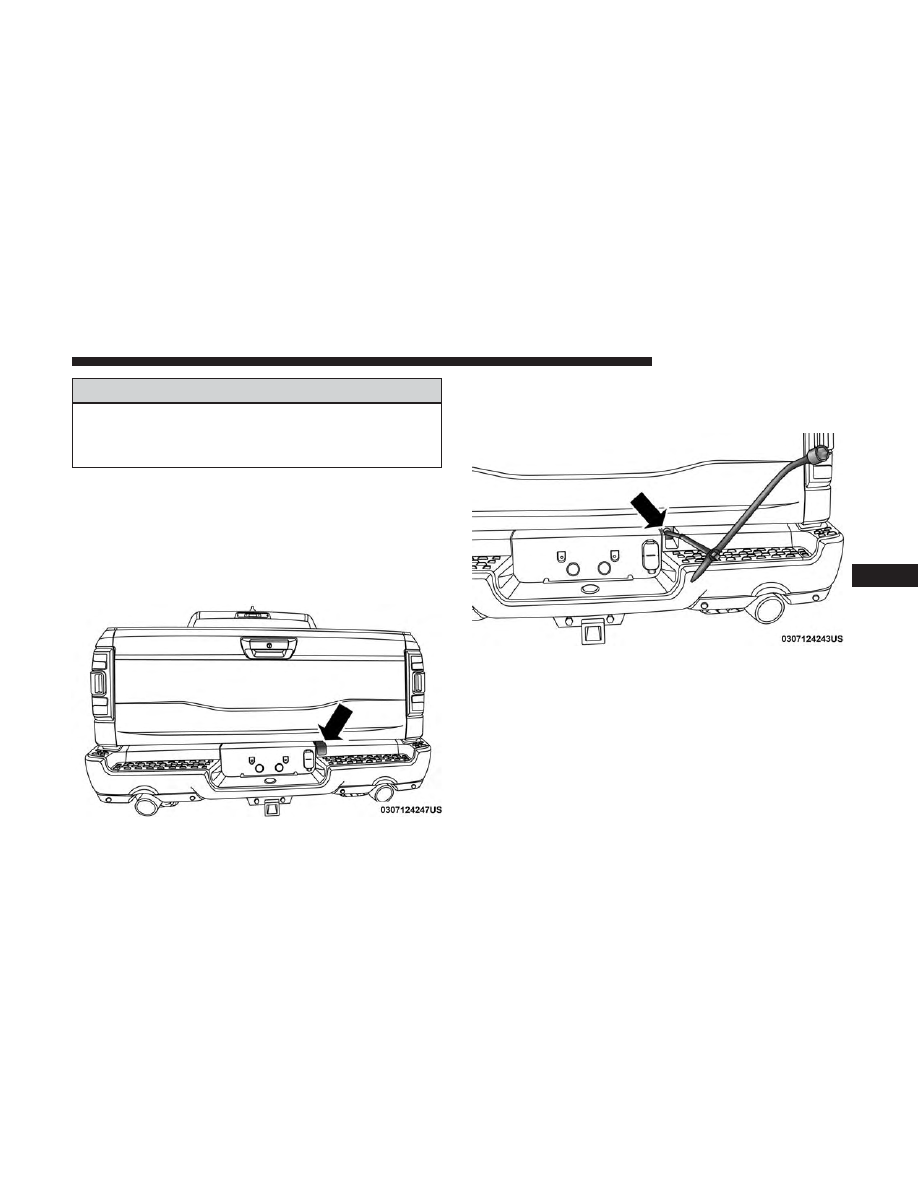

Access Hole Cover Location

Inserting The Extension Tubes Into The Access Hole

7

IN CASE OF EMERGENCY

463

4. Rotate the lug wrench handle counterclockwise until the

spare tire is on the ground with enough cable slack to

allow you to pull it out from under the vehicle.

5. Pull the spare tire out from under the vehicle to gain

access to the spare tire retainer.

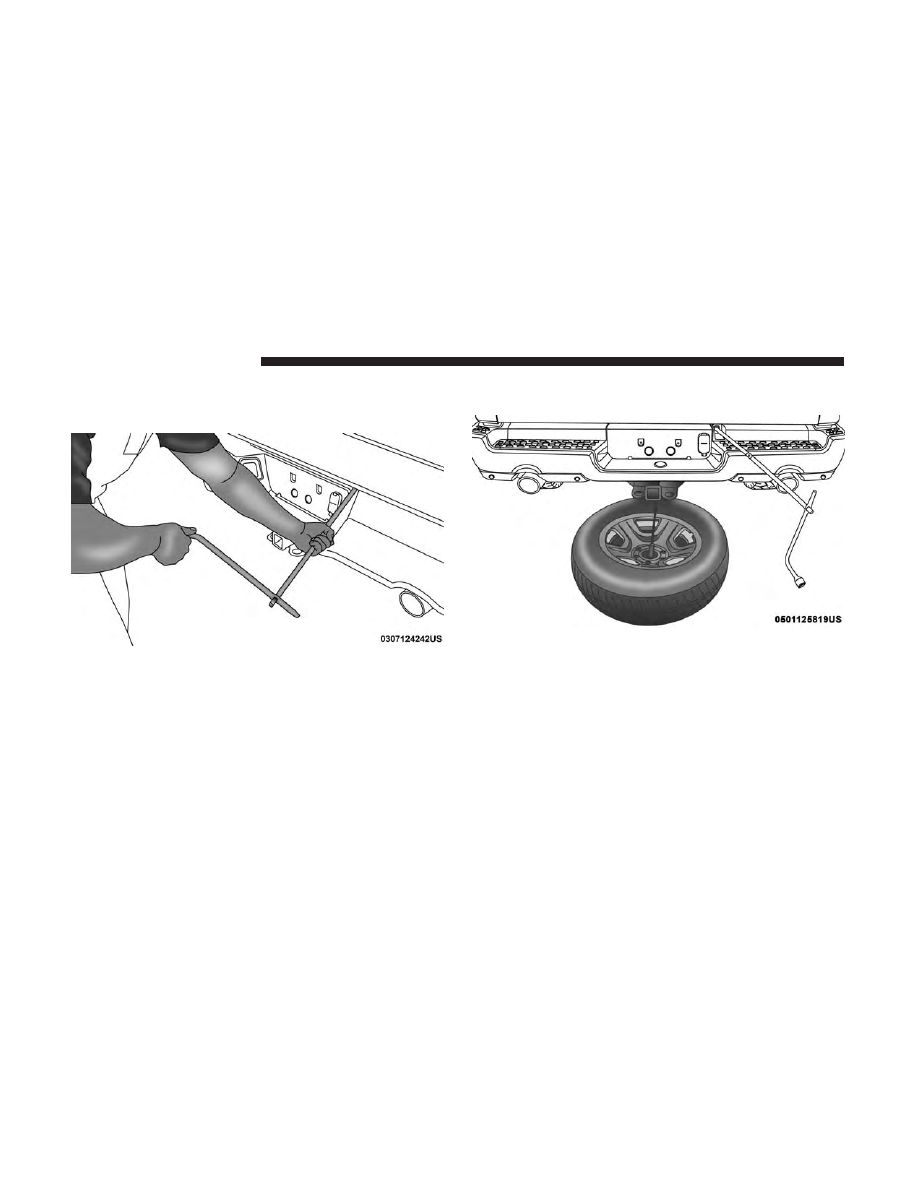

Rotating The Lug Wrench Handle

Pulling The Spare Tire Out

464

IN CASE OF EMERGENCY

6. Lift the spare tire with one hand to give clearance to tilt

the retainer at the end of the cable.

7. Pull the retainer through the center of the wheel.

NOTE:

The winch mechanism is designed for use with the

extension tubes only. Use of an air wrench or other power

tools is not recommended and can damage the winch.

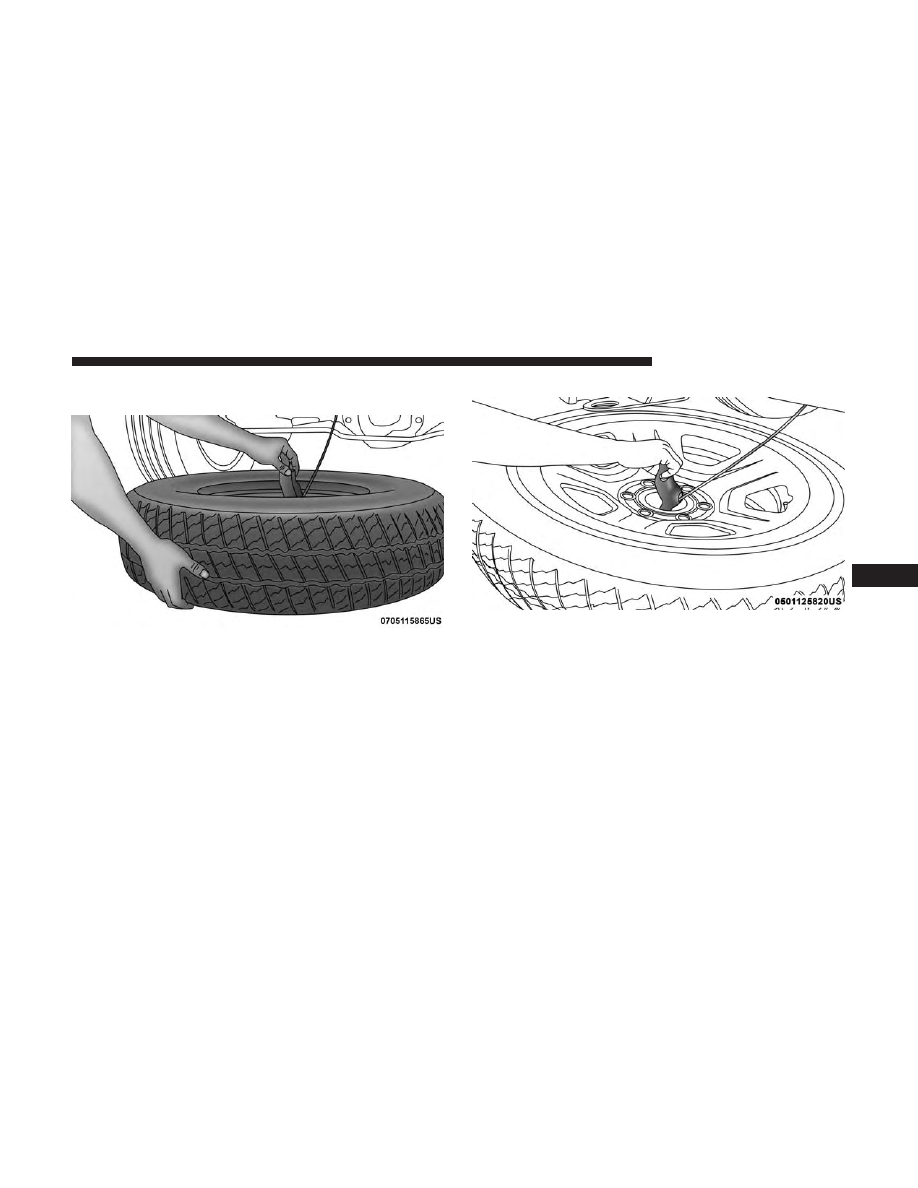

Gaining Access To The Retainer

Pulling The Retainer Through The Center Of The Wheel

7

IN CASE OF EMERGENCY

465

Preparations For Jacking

1. Park the vehicle on a firm, level surface. Avoid ice or

slippery areas.

WARNING!

Do not attempt to change a tire on the side of the
vehicle close to moving traffic. Pull far enough off the
road to avoid being hit when operating the jack or
changing the wheel.

2. Place the gear selector into PARK. On four-wheel drive

vehicles, shift the transfer case to the 4L position.

3. Turn on the Hazard Warning flasher.
4. Apply the parking brake.
5. Turn the ignition OFF.

6. Block both the front and rear of the wheel diagonally

opposite the jacking position. For example, if the right

front wheel is being changed, block the left rear wheel.

NOTE:

Passengers should not remain in the

vehicle when the vehicle is being jacked.

Jacking Instructions

WARNING!

Carefully follow these tire changing warnings to help
prevent personal injury or damage to your vehicle:
• Always park on a firm, level surface as far from the

edge of the roadway as possible before raising the
vehicle.

• Turn on the Hazard Warning flasher.

• Block the wheel diagonally opposite the wheel to be

raised.

• Apply the parking brake firmly and set the transmis-

sion in PARK.

(Continued)

466

IN CASE OF EMERGENCY

WARNING! (Continued)

• Never start or run the engine with the vehicle on a

jack.

• Do not let anyone sit in the vehicle when it is on a

jack.

• Do not get under the vehicle when it is on a jack. If

you need to get under a raised vehicle, take it to a
service center where it can be raised on a lift.

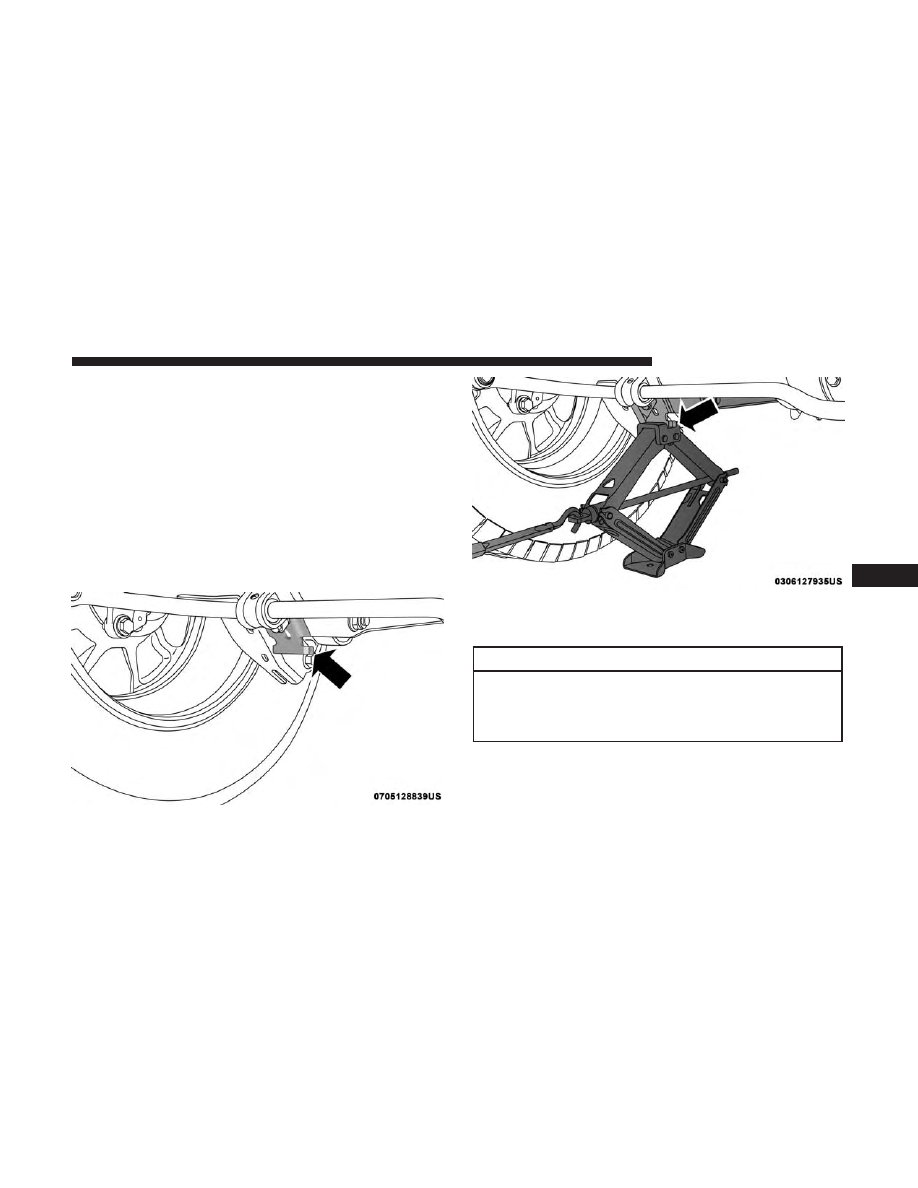

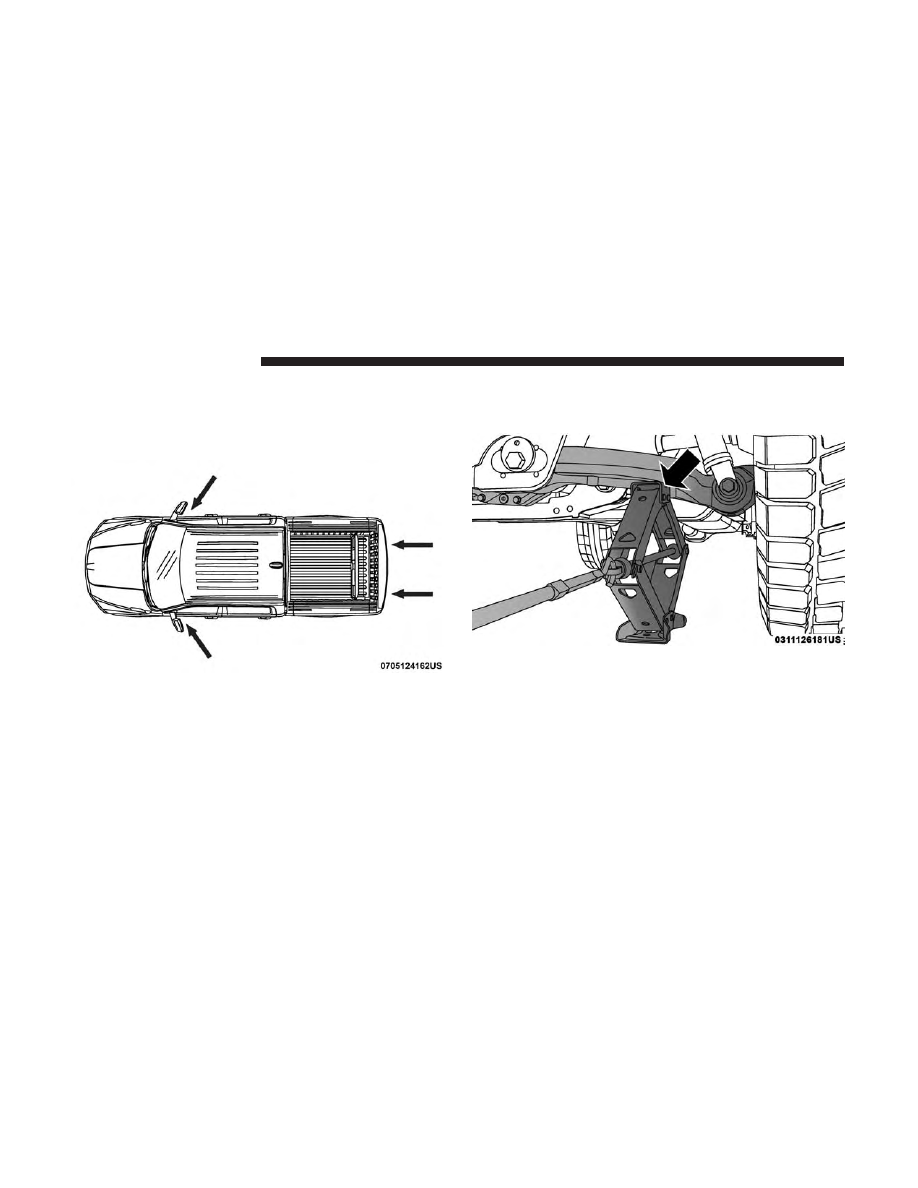

• Only use the jack in the positions indicated and for

lifting this vehicle during a tire change.

• If working on or near a roadway, be extremely

careful of motor traffic.

• To assure that spare tires, flat or inflated, are securely

stowed, spares must be stowed with the valve stem
facing the ground.

CAUTION!

Do not attempt to raise the vehicle by jacking on
locations other than those indicated in the Jacking
Instructions for this vehicle.

1. Remove the spare wheel, jack, and tools from storage.
2. Using the lug wrench, loosen, but do not remove, the

wheel nuts by turning them counterclockwise one turn

while the wheel is still on the ground.

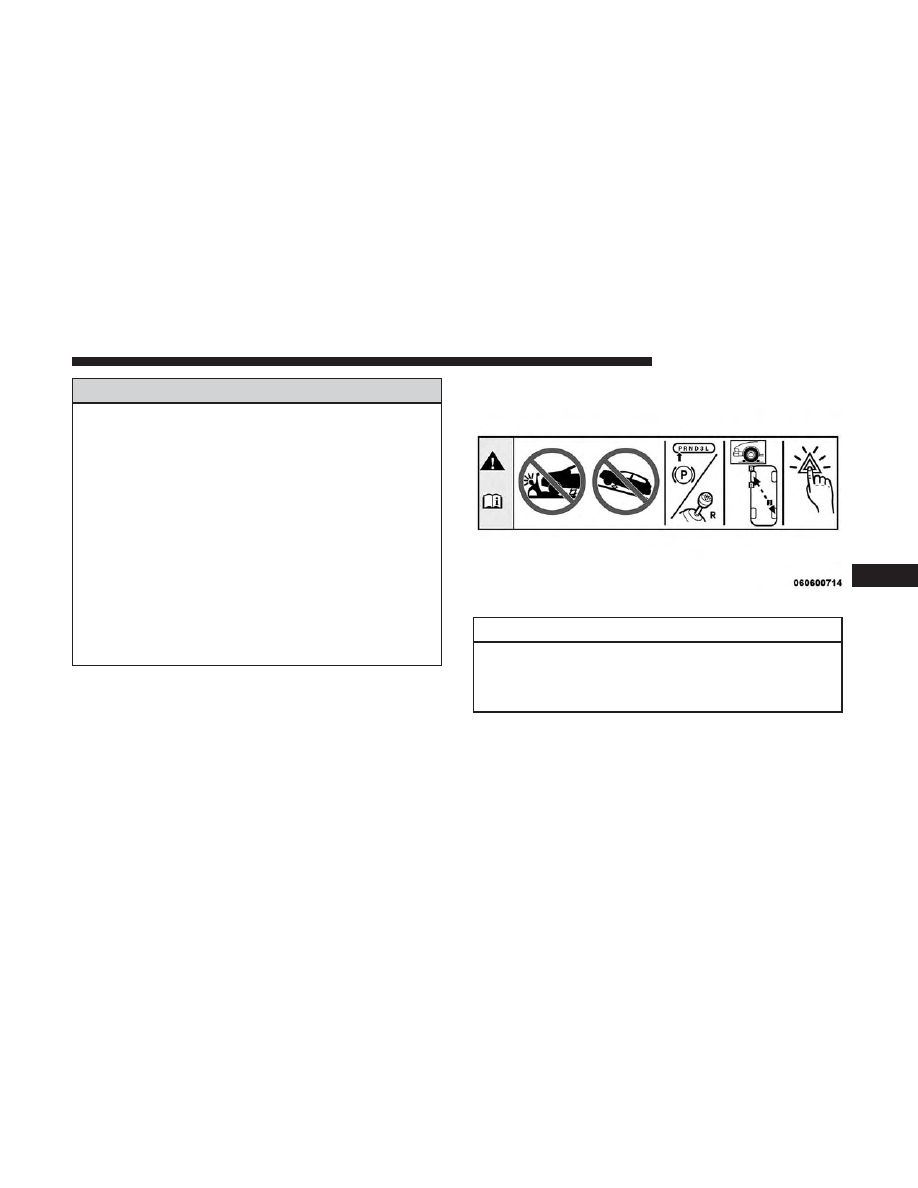

Jack Warning Label

7

IN CASE OF EMERGENCY

467

3. Placement of the jack is critical:

NOTE:

Keep the jack and tools aligned with raising the

vehicle.

When changing a front wheel, place the scissor jack under

the rear portion of the lower control arm as shown. Access
the front jacking location from behind the front tire.

Jack / Extensions Placement

Front Jacking Location

468

IN CASE OF EMERGENCY

Rear Jacking Location

Operate the jack using the extension with jack hook and the

lug wrench. The extension tubes may be used but is not

required.
When changing a rear wheel, assemble the extension with

jack hook to the jack and connect the extension tubes.
Access the rear jacking location from behind the rear tire.
Place the jack under the Jack Lift Feature located on the

rear axle lower control arm bracket. Then locate the slot in

the jack lift plate onto the rear axle Jack Lift Feature with

the extension with jack hook extending to the rear.

Connect the long extensions and lug wrench.

CAUTION!

Before raising the wheel off the ground, make sure that
the jack will not damage surrounding truck parts and
adjust the jack position as required.

4. By rotating the lug wrench clockwise, raise the vehicle

until the wheel just clears the surface.

Jack Lift Feature

Rear Jacking Location

7

IN CASE OF EMERGENCY

469
