Parallel Parking Space Assistance Operation/
Display

When the ParkSense Active Park Assist system is enabled

the “Active ParkSense Searching - Push OK To Switch To

Perpendicular Park” message will appear in the instrument

cluster display. You may switch to perpendicular parking if

you desire. Push the OK button on the left side steering

wheel switch to change your parking space setting.

NOTE:
• When searching for a parking space, use the turn signal

indicator to select which side of the vehicle you want to

perform the parking maneuver. The ParkSense Active

Park Assist system will automatically search for a park-

ing space on the passenger’s side of the vehicle if the

turn signal is not activated.

• The driver needs to make sure that the selected parking

space for the maneuver remains free and clear of any

obstructions (e.g. pedestrians, bicycles, etc.).

• The driver is responsible to ensure that the selected

parking space is suitable for the maneuver and free/

clear of anything that may be overhanging or protruding

into the parking space (e.g., ladders, tailgates, etc. from

surrounding objects/vehicles).

• When seeking for a parking space, the driver should

drive as parallel or perpendicular (depending on the

type of maneuver) to other vehicles as possible.

• The feature will only indicate the last detected parking

space (example: if passing multiple available parking

spaces, the system will only indicate the last detected

parking space for the maneuver).

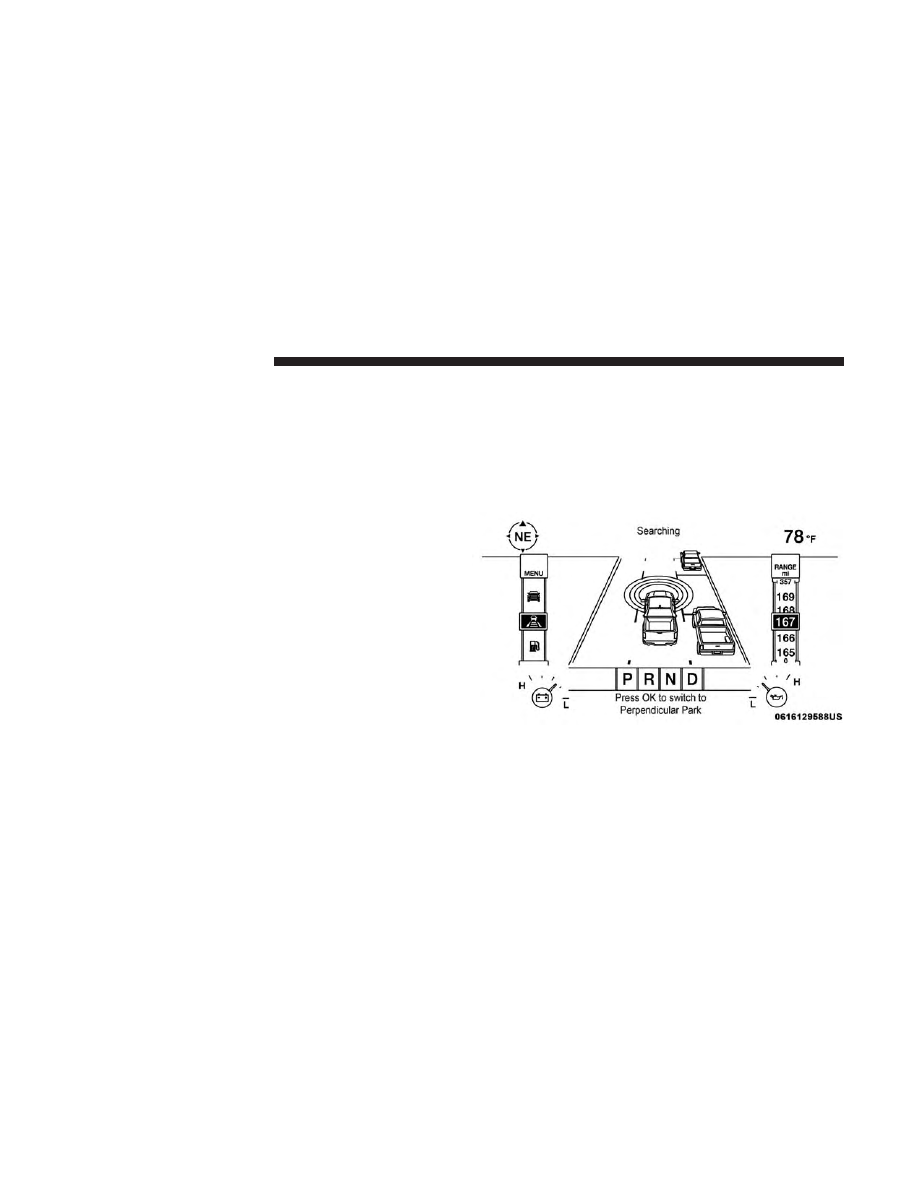

Searching

374

STARTING AND OPERATING

When an available parking space has been found, and the

vehicle is not in position, you will be instructed to move

forward to position the vehicle for a parallel parking

sequence.

Once the vehicle is in position, you will be instructed to

stop the vehicle’s movement and remove your hands from

the steering wheel.

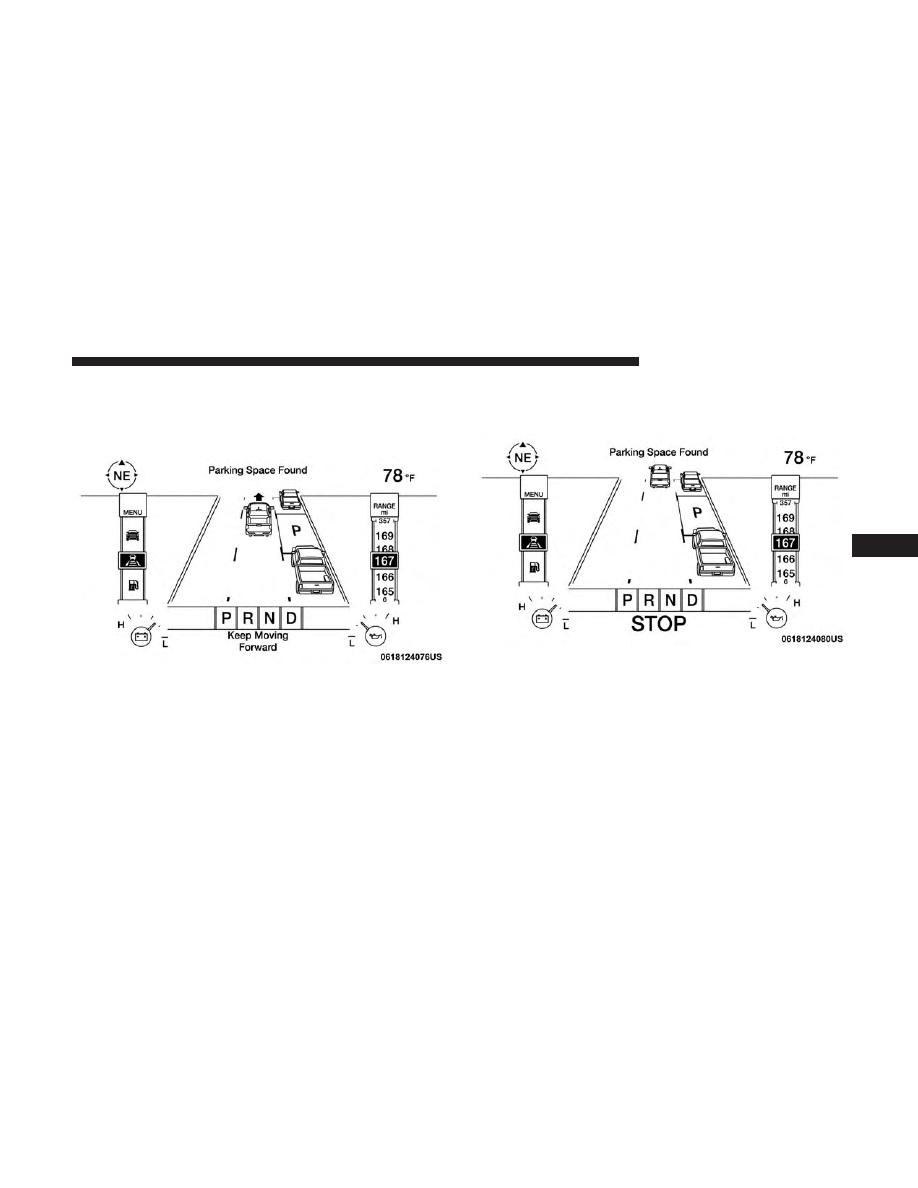

Parking Space Found — Keep Moving Forward

Parking Space Found — Stop

6

STARTING AND OPERATING

375

Once the vehicle is at a standstill with your hands removed

from the steering wheel, you will be instructed to place the

gear selector into the REVERSE position.

When the driver places the gear selector into the REVERSE

position, the system may instruct the driver to wait for

steering to complete.

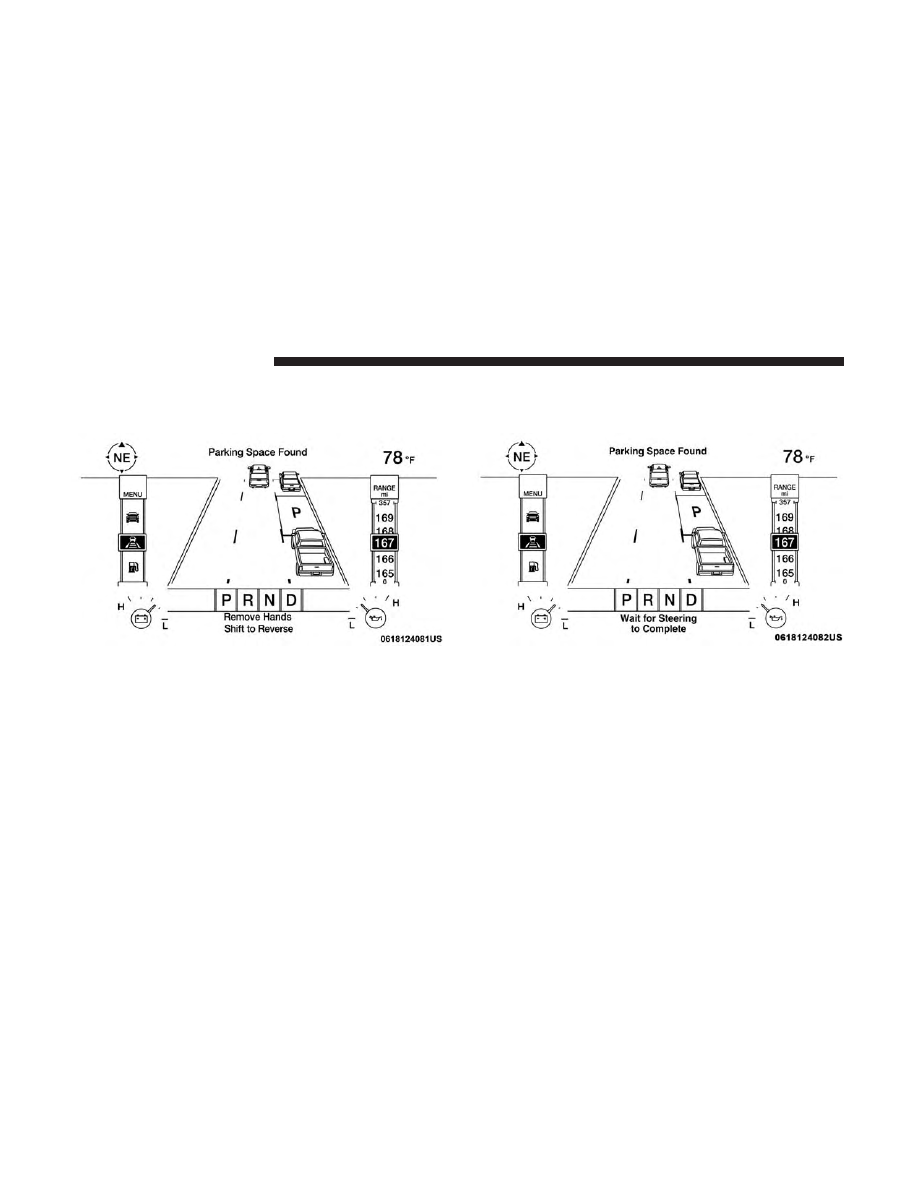

Parking Space Found — Remove Hands — Shift To

Reverse

Parking Space Found — Wait For Steering To Complete

376

STARTING AND OPERATING

The system will then instruct the driver to check their

surroundings and move backward.

NOTE:
• It is the driver’s responsibility to use the brake and

accelerator during the semi-automatic parking maneu-

ver.

• When the system instructs the driver to remove their

hands from the steering wheel, the driver should check

their surroundings and begin to back up slowly.

• The ParkSense Active Park Assist system will allow a

maximum of eight shifts between DRIVE or REVERSE.

If the maneuver cannot be completed within eight shifts,

the system will cancel and the instrument cluster display

will instruct the driver to complete the maneuver manu-

ally.

• The system will cancel the maneuver if the vehicle speed

exceeds 5 mph (7 km/h) during active steering guidance

into the parking space. The system will provide a

warning to the driver at 3 mph (5 km/h) that tells them

to slow down. The driver is then responsible for com-

pleting the maneuver if the system is canceled.

• If the system is canceled during the maneuver for any

reason, the driver must take full control of the vehicle.

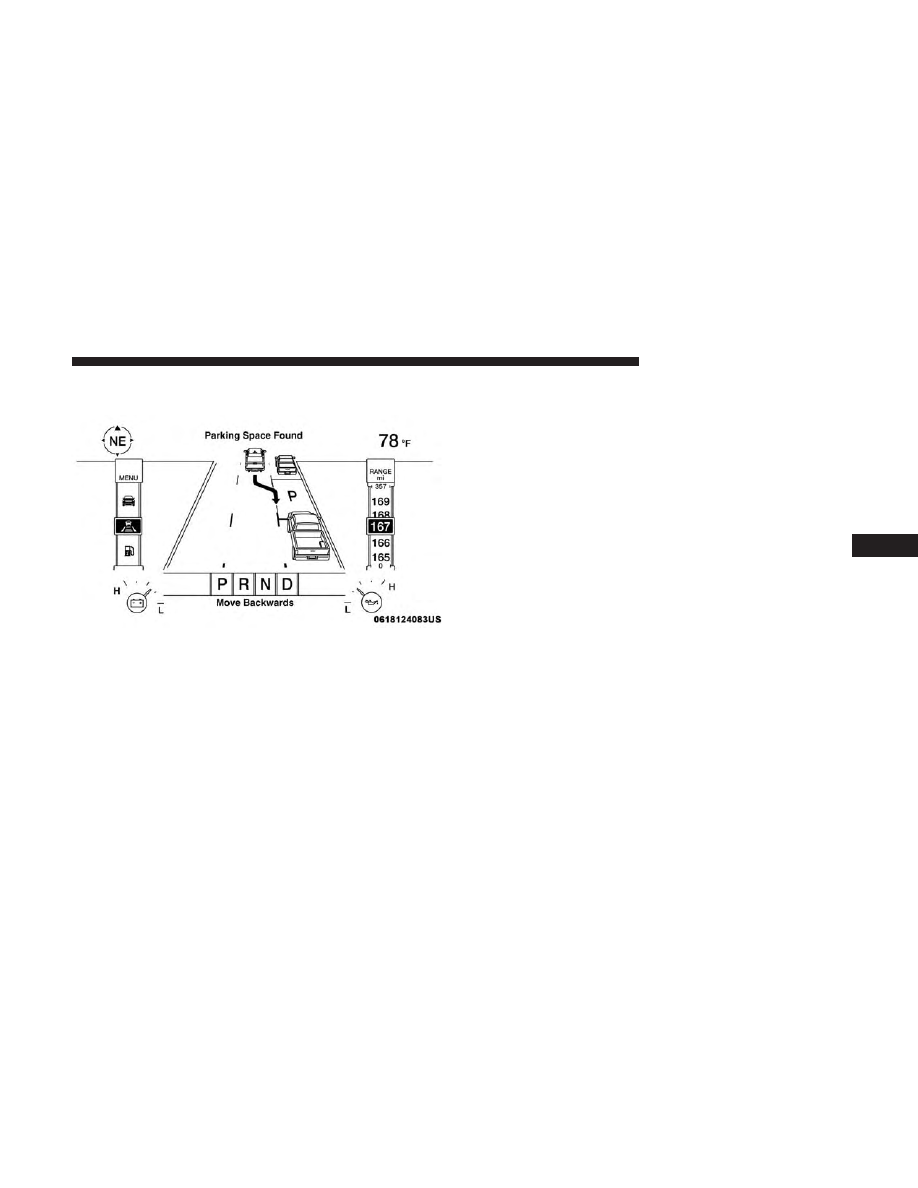

Parking Space Found — Move Backwards

6

STARTING AND OPERATING

377

When the vehicle has reached the end of its backward

movement, the system will instruct the driver to check

their surroundings and stop the vehicle’s movement.

NOTE:

It is the driver’s responsibility to use the brake and

stop the vehicle. The driver should check their surround-

ings and be prepared to stop the vehicle either when

instructed to, or when driver intervention is required.

Once the vehicle is in a standstill condition, the driver will

be instructed to place the gear selector into the DRIVE

position.

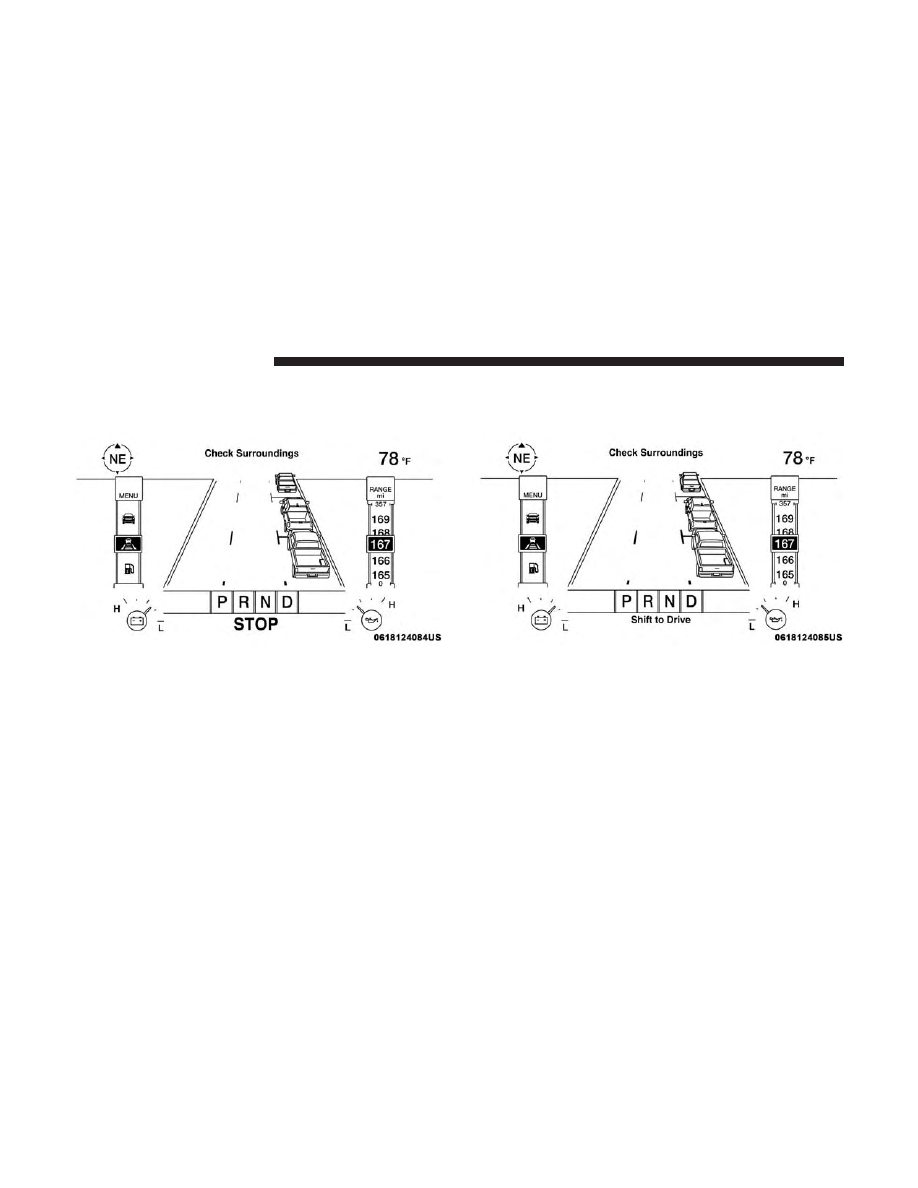

Check Surroundings — STOP

Check Surroundings — Shift To Drive

378

STARTING AND OPERATING

When the driver places the gear selector into the DRIVE

position, the system may instruct the driver to wait for

steering to complete.

The system will then instruct the driver to check their

surroundings and move forward.

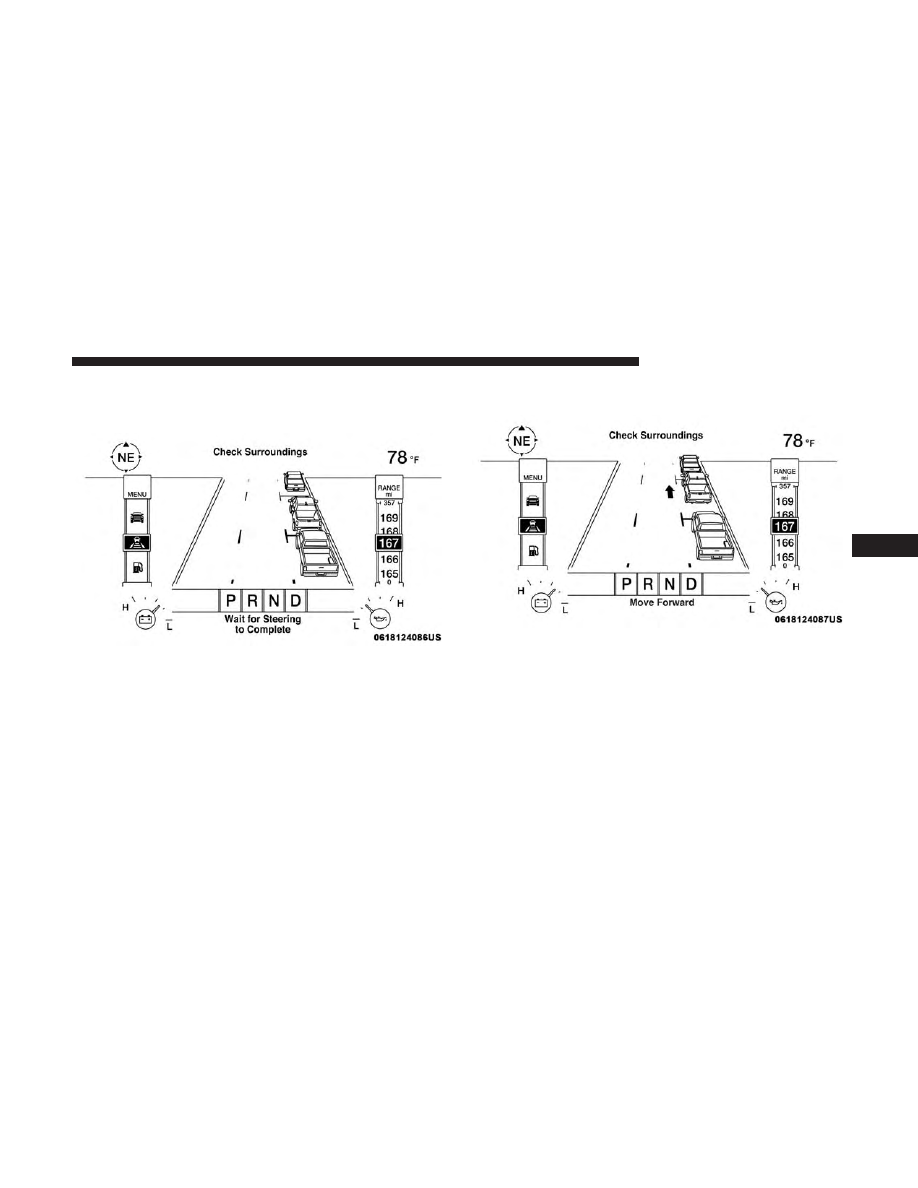

Check Surroundings — Wait For Steering To Complete

Check Surroundings — Move Forward

6

STARTING AND OPERATING

379

When the vehicle has reached the end of its forward

movement, the system will instruct the driver to check

their surroundings and stop the vehicle’s movement.

NOTE:

It is the driver’s responsibility to use the brake and

stop the vehicle. The driver should check their surround-

ings and be prepared to stop the vehicle either when

instructed to, or when driver intervention is required.

Once the vehicle is in a standstill condition, the driver will

be instructed to place the gear selector into the REVERSE

position.

Check Surroundings — STOP

Check Surroundings — Shift To Reverse

380

STARTING AND OPERATING

When the driver places the gear selector into the REVERSE

position, the system may instruct the driver to wait for

steering to complete.

The system will then instruct the driver to check their

surroundings and move backward.

Check Surroundings — Wait For Steering To Complete

Check Surroundings — Move Backwards

6

STARTING AND OPERATING

381

Your vehicle is now in the parallel park position. When the

maneuver is complete, the driver will be instructed to

check the vehicle’s parking position. If the driver is satis-

fied with the vehicle position, they should shift to PARK.

The

⬙Active ParkSense Complete - Check Parking Position⬙

message will be momentarily displayed.

Perpendicular Parking Space Assistance
Operation/Display

When the ParkSense Active Park Assist system is enabled,

the “Active ParkSense Searching - Push OK to Switch to

Perpendicular Park” message will show in the instrument

cluster display. Push the OK button on the left side steering

wheel switch to change your parking space setting to a

perpendicular maneuver. You may switch back to parallel

parking if you desire.
Once the driver pushes OK for a perpendicular parking

maneuver, the “Active ParkSense Searching - Push OK for

Parallel Park” message will appear in the instrument

cluster display.

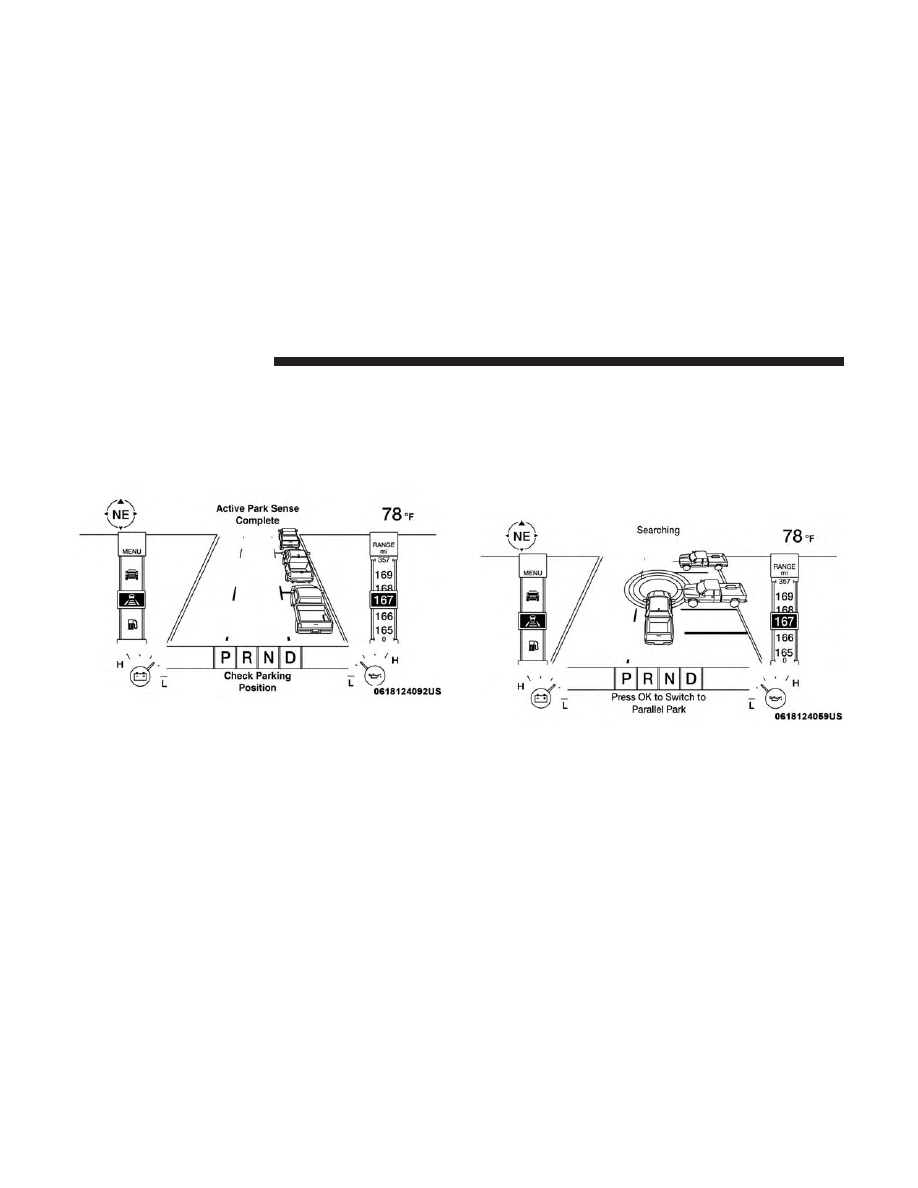

Active Park Sense Complete — Check Parking Position

Searching

382

STARTING AND OPERATING

NOTE:
• When searching for a parking space, use the turn signal

indicator to select which side of the vehicle you want to

perform the parking maneuver. The ParkSense Active

Park Assist system will automatically search for a park-

ing space on the passenger’s side of the vehicle if the

turn signal is not activated.

• The driver needs to make sure that the selected parking

space for the maneuver remains free and clear of any

obstructions (e.g. pedestrians, bicycles, etc.).

• The driver is responsible to ensure that the selected

parking space is suitable for the maneuver and free/

clear of anything that may be overhanging or protruding

into the parking space (e.g., ladders, tailgates, etc. from

surrounding objects/vehicles).

• When seeking for a parking space, the driver should

drive as parallel or perpendicular (depending on the

type of maneuver) to other vehicles as possible.

• The feature will only indicate the last detected parking

space (example: if passing multiple available parking

spaces, the system will only indicate the last detected

parking space for the maneuver).

When an available parking space has been found, and the

vehicle is not in position, you will be instructed to move

forward to position the vehicle for a perpendicular parking

sequence.

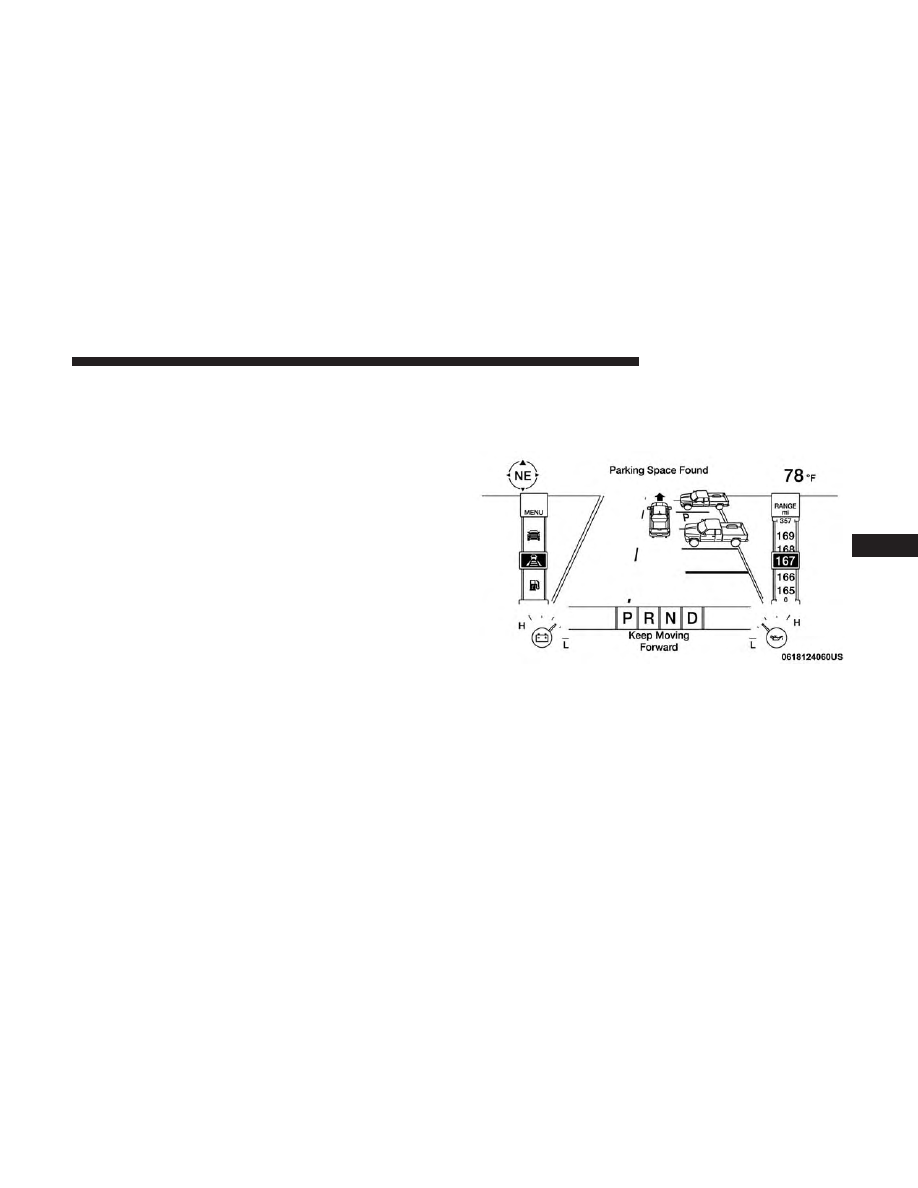

Parking Space Found — Keep Moving Forward

6

STARTING AND OPERATING

383

Once the vehicle is in position, you will be instructed to

stop the vehicle’s movement and remove your hands from

the steering wheel.

Once the vehicle is at a standstill with your hands removed

from the steering wheel, you will be instructed to place the

gear selector into the REVERSE position.

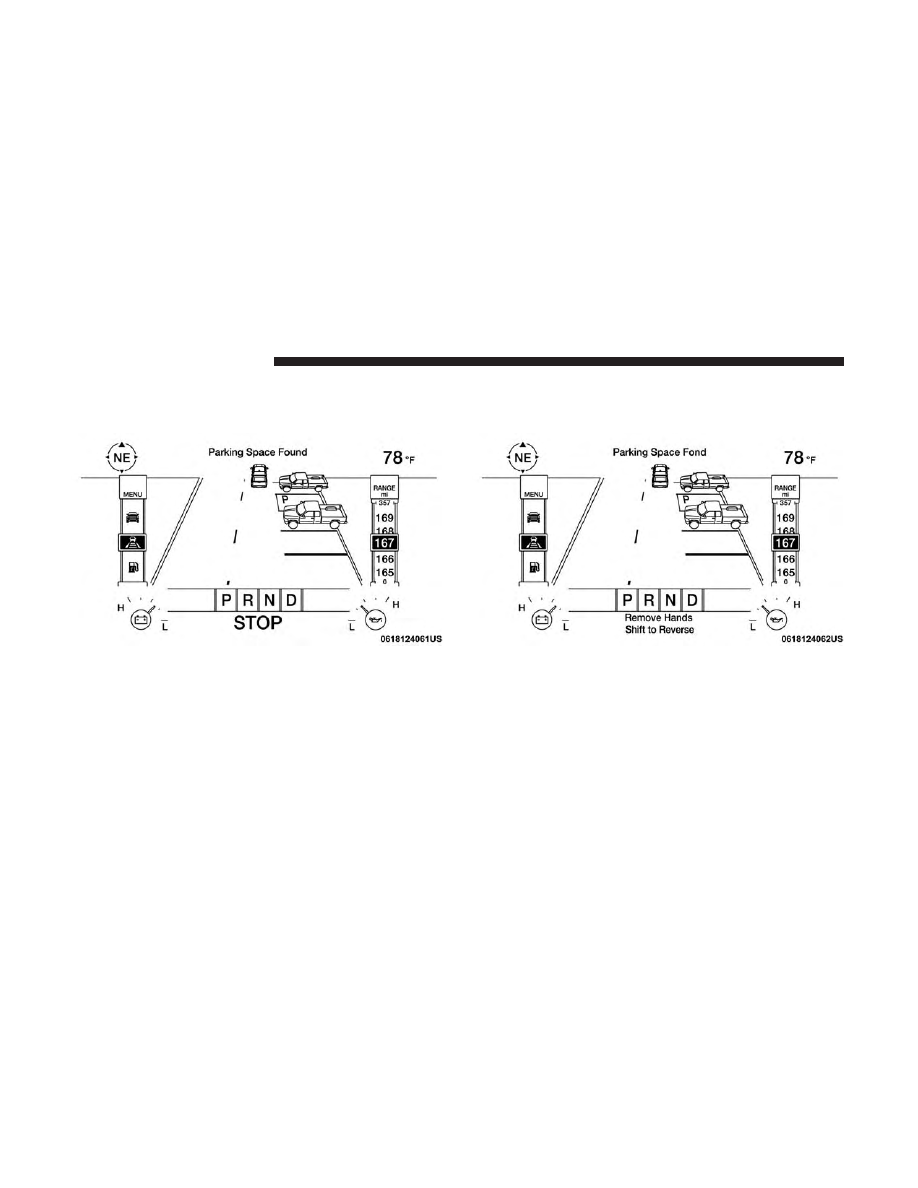

Parking Space Found — STOP

Parking Space Found — Remove Hands — Shift To

Reverse

384

STARTING AND OPERATING

When the driver places the gear selector into the REVERSE

position, the system may instruct the driver to wait for

steering to complete.

The system will then instruct the driver to check their

surroundings and move backward.

NOTE:
• It is the driver’s responsibility to use the brake and

accelerator during the semi-automatic parking maneu-

ver.

• When the system instructs the driver to remove their

hands from the steering wheel, the driver should check

their surroundings and begin to back up slowly.

Check Surroundings — Wait For Steering To Complete

Check Surroundings — Move Backwards

6

STARTING AND OPERATING

385

• The ParkSense Active Park Assist system will allow a

maximum of eight shifts between DRIVE or REVERSE.

If the maneuver cannot be completed within eight shifts,

the system will cancel and the instrument cluster display

will instruct the driver to complete the maneuver manu-

ally.

• The system will cancel the maneuver if the vehicle speed

exceeds 5 mph (7 km/h) during active steering guidance

into the parking space. The system will provide a

warning to the driver at 3 mph (5 km/h) that tells them

to slow down. The driver is then responsible for com-

pleting the maneuver if the system is canceled.

• If the system is canceled during the maneuver for any

reason, the driver must take control of the vehicle.

When the vehicle has reached the end of its backward

movement, the system will instruct the driver to check

their surroundings and stop the vehicle’s movement.

NOTE:

It is the driver’s responsibility to use the brake and

stop the vehicle. The driver should check their surround-

ings and be prepared to stop the vehicle either when

instructed to, or when driver intervention is required.

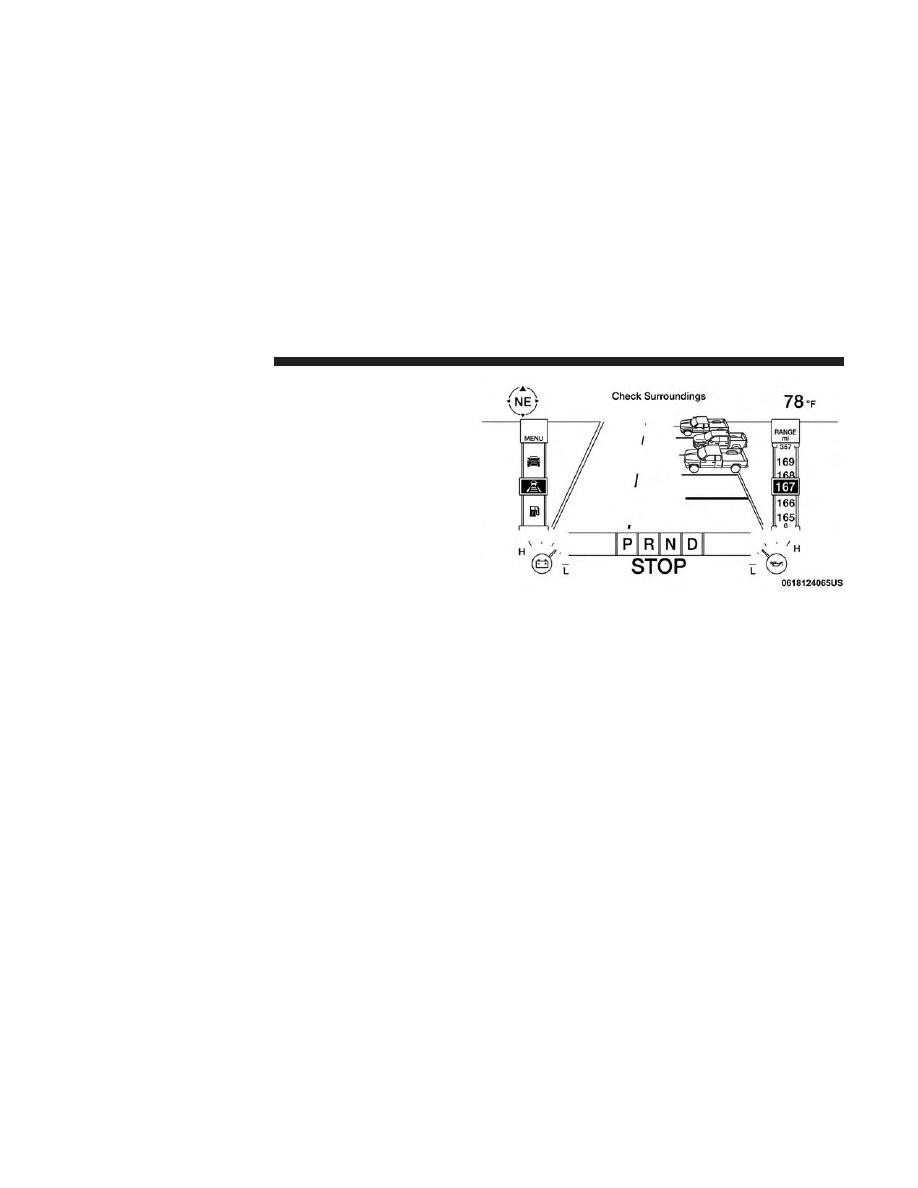

Check Surroundings — STOP

386

STARTING AND OPERATING

Once the vehicle is in a standstill condition, the driver will

be instructed to place the gear selector into the DRIVE

position.

When the driver places the gear selector into the DRIVE

position, the system may instruct the driver to wait for

steering to complete.

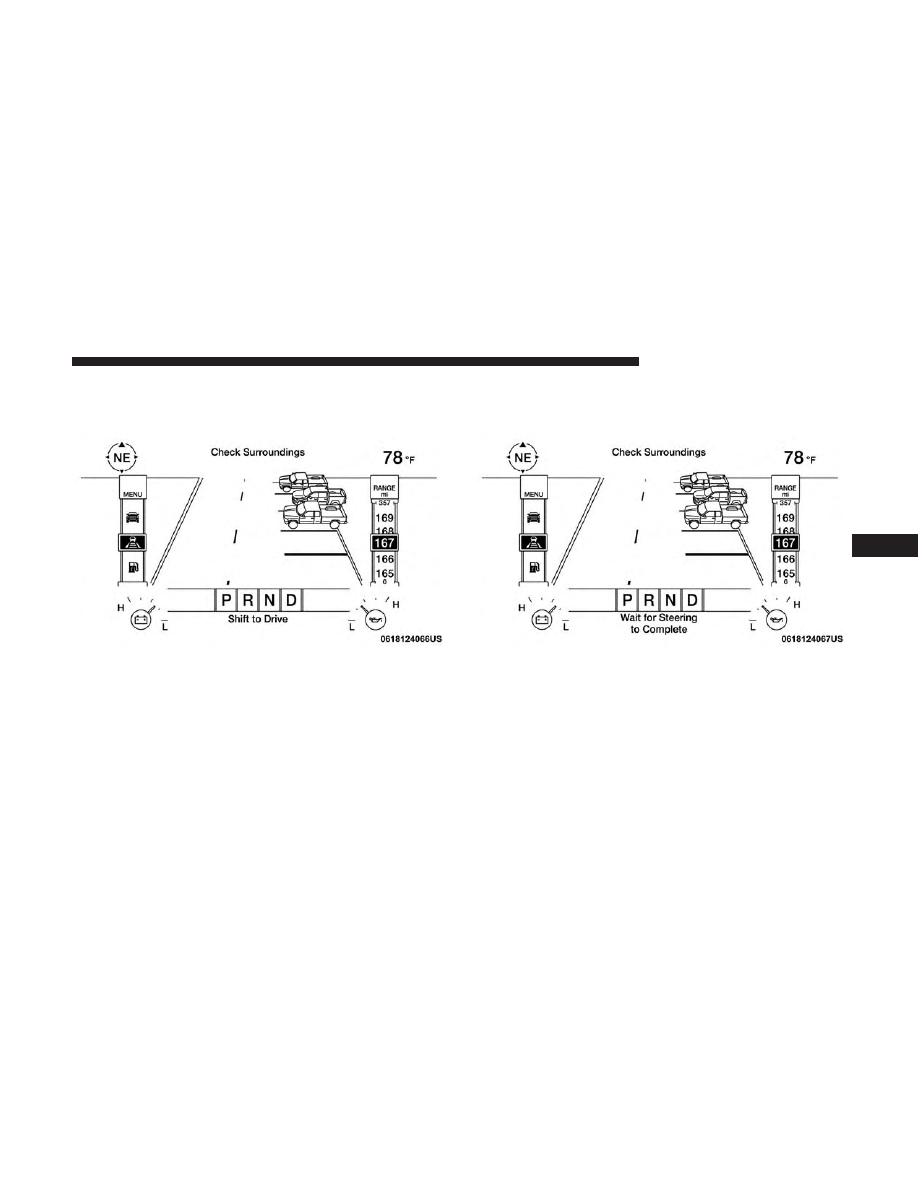

Check Surroundings — Shift To Drive

Check Surroundings — Wait For Steering To Complete

6

STARTING AND OPERATING

387

The system will then instruct the driver to check their

surroundings and move forward.

When the vehicle has reached the end of its forward

movement, the system will instruct the driver to check

their surroundings and stop the vehicle’s movement.

NOTE:

It is the driver’s responsibility to use the brake and

stop the vehicle. The driver should check their surround-

ings and be prepared to stop the vehicle either when

instructed to, or when driver intervention is required.

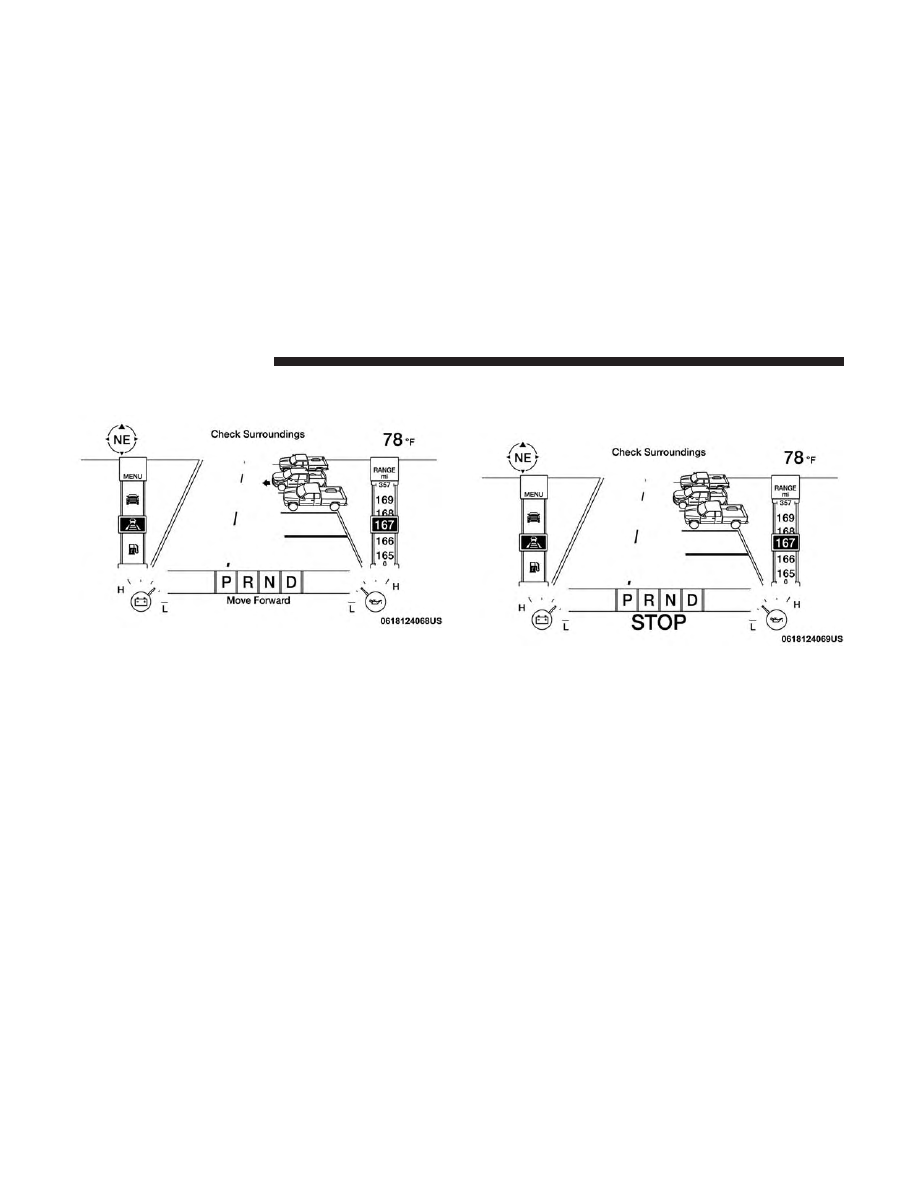

Check Surroundings — Move Forward

Check Surroundings — STOP

388

STARTING AND OPERATING

Once the vehicle is in a standstill condition, the driver will

be instructed to place the gear selector into the REVERSE

position.

When the driver places the gear selector into the REVERSE

position, the system may instruct the driver to wait for

steering to complete.

Check Surroundings — Shift To Reverse

Check Surroundings — Wait For Steering To Complete

6

STARTING AND OPERATING

389
