Low Fuel Indicator Light

Yellow Telltale

Light

What It Means

Low Fuel Indicator Light
When the fuel level reaches approximately 3.0 gal (11.0 L) this light will turn on, and remain on
until fuel is added.

Anti-Lock Brake (ABS) Indicator Light

Yellow Telltale

Light

What It Means

Anti-Lock Brake (ABS) Indicator Light
After the ignition is turned on, the Anti-Lock Brake System (ABS) light illuminates to indicate
function check at vehicle startup. If the light remains on after startup or comes on and stays on at
road speeds, it may indicate that the ABS has detected a malfunction or has become inoperative.
The system reverts to standard non-anti-lock brakes.
If both the Brake Warning Light and the ABS Warning Light are on, see an authorized dealer im-
mediately. Refer to “Anti-Lock Brake System” in “Starting And Operating” for further informa-
tion.

214

UNDERSTANDING YOUR INSTRUMENT PANEL

Transmission Temperature Indicator Light

Yellow Telltale

Light

What It Means

Transmission Temperature Indicator Light
This light indicates that the transmission fluid temperature is running hot. This may occur with
severe usage, such as trailer towing. If this light turns on, safely pull over and stop the vehicle.
Then, shift the transmission into NEUTRAL and run the engine at idle or faster until the light
turns off.

WARNING!

If you continue operating the vehicle when the Trans-
mission Temperature Warning Light is illuminated you
could cause the fluid to boil over, come in contact with
hot engine or exhaust components and cause a fire.

CAUTION!

Continuous driving with the Transmission Tempera-
ture Warning Light illuminated will eventually cause
severe transmission damage or transmission failure.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

215

Rear Fog Light Indicator — If Equipped

Yellow Telltale

Light

What It Means

Rear Fog Light Indicator
This indicator will illuminate when the rear fog lights are on.

Low Coolant Level Indicator Light

Yellow Telltale

Light

What It Means

Low Coolant Level Indicator Light
This telltale will turn on to indicate the vehicle coolant level is low.

TOW/HAUL Indicator Light

Yellow Telltale

Light

What It Means

TOW/HAUL Indicator Light
This light will illuminate when TOW HAUL mode is selected.

216

UNDERSTANDING YOUR INSTRUMENT PANEL

Cargo Light — If Equipped

Yellow Tell-

tale Light

What It Means

Cargo Light
The cargo light will illuminate when the cargo light is activated by pushing the cargo light button on
the headlight switch.

Loose Fuel Filler Cap Indicator Light — If Equipped

Yellow Telltale

Light

What It Means

Loose Fuel Filler Cap Indicator Light — If Equipped
This light will illuminate when the fuel filler cap is loose. Properly close the filler cap to disen-
gage the light. If the light does not turn off, please see your authorized dealer.

Service 4WD Indicator Light — If Equipped

Yellow Telltale

Light

What It Means

Service 4WD Indicator Light
If the light stays on or comes on during driving, it means that the 4WD system is not functioning
properly and that service is required. We recommend you drive to the nearest service center and
have the vehicle serviced immediately.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

217

4 Low Indicator Light — If Equipped

Yellow Telltale

Light

What It Means

4 Low Indicator Light
This light alerts the driver that the vehicle is in the four-wheel drive LOW mode. The front and
rear driveshafts are mechanically locked together forcing the front and rear wheels to rotate at
the same speed. Low range provides a greater gear reduction ratio to provide increased torque at
the wheels.
Refer to “Four-Wheel Drive Operation — If Equipped” in “Starting And Operating” for further
information on four-wheel drive operation and proper use.

4WD Indicator Light — If Equipped

Yellow Telltale

Light

What It Means

4WD Indicator Light
This light alerts the driver that the vehicle is in the four-wheel drive mode, and the front and
rear driveshafts are mechanically locked together forcing the front and rear wheels to rotate at
the same speed.

218

UNDERSTANDING YOUR INSTRUMENT PANEL

2WD Indicator Light — If Equipped

Yellow Telltale

Light

What It Means

2WD Indicator Light
This light alerts the driver that the vehicle is in the two-wheel drive mode.

Green Telltale Indicator Lights

Park/Headlight ON Indicator Light

Green Telltale

Light

What It Means

Park/Headlight ON Indicator Light
This indicator will illuminate when the park lights or headlights are turned on.

Front Fog Indicator Light — If Equipped

Green Telltale

Light

What It Means

Front Fog Indicator Light — If Equipped
This indicator will illuminate when the front fog lights are on.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

219

Turn Signal Indicator Lights

Green Telltale

Light

What It Means

Turn Signal Indicator Lights
The instrument cluster directional arrow will flash independently for the LEFT or RIGHT turn
signal as selected, as well as the exterior turn signal lamp(s) (front and rear) as selected when the
multifunction lever is moved down (LEFT) or up (RIGHT).

NOTE:

• A continuous chime will sound if the vehicle is driven more than 1 mile (1.6 km) with either

turn signal on.

• Check for an inoperative outside light bulb if either indicator flashes at a rapid rate.

Cruise Control Set Indicator Light — If Equipped

Green Telltale

Light

What It Means

Cruise Control Set Indicator Light — If Equipped
This light will turn on when the electronic speed control has been set.

220

UNDERSTANDING YOUR INSTRUMENT PANEL

Blue Telltale Indicator Lights

High Beam Indicator Light

Blue Telltale

Light

What It Means

High Beam Indicator Light
This indicator shows that the high beam headlights are on. Push the multifunction control lever
away from you to switch the headlights to high beam. Pull the lever toward you to switch the
headlights back to low beam. Pull the lever toward you for a temporary high beam on,

⬙flash to

pass

⬙ scenario.

White Telltale Indicator Lights

Cruise Control Ready Indicator Light

White Telltale

Light

What It Means

Cruise Control Ready Indicator Light
This light will turn on when the electronic speed control is ON, but not set.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

221

Electronic Speed Control SET Indicator Light — If Equipped

White Telltale

Light

What It Means

Electronic Speed Control SET Indicator Light
This light will turn on when the electronic speed control is set. Refer to “Electronic Speed Con-
trol” in “Understanding The Features Of Your Vehicle” for further information.

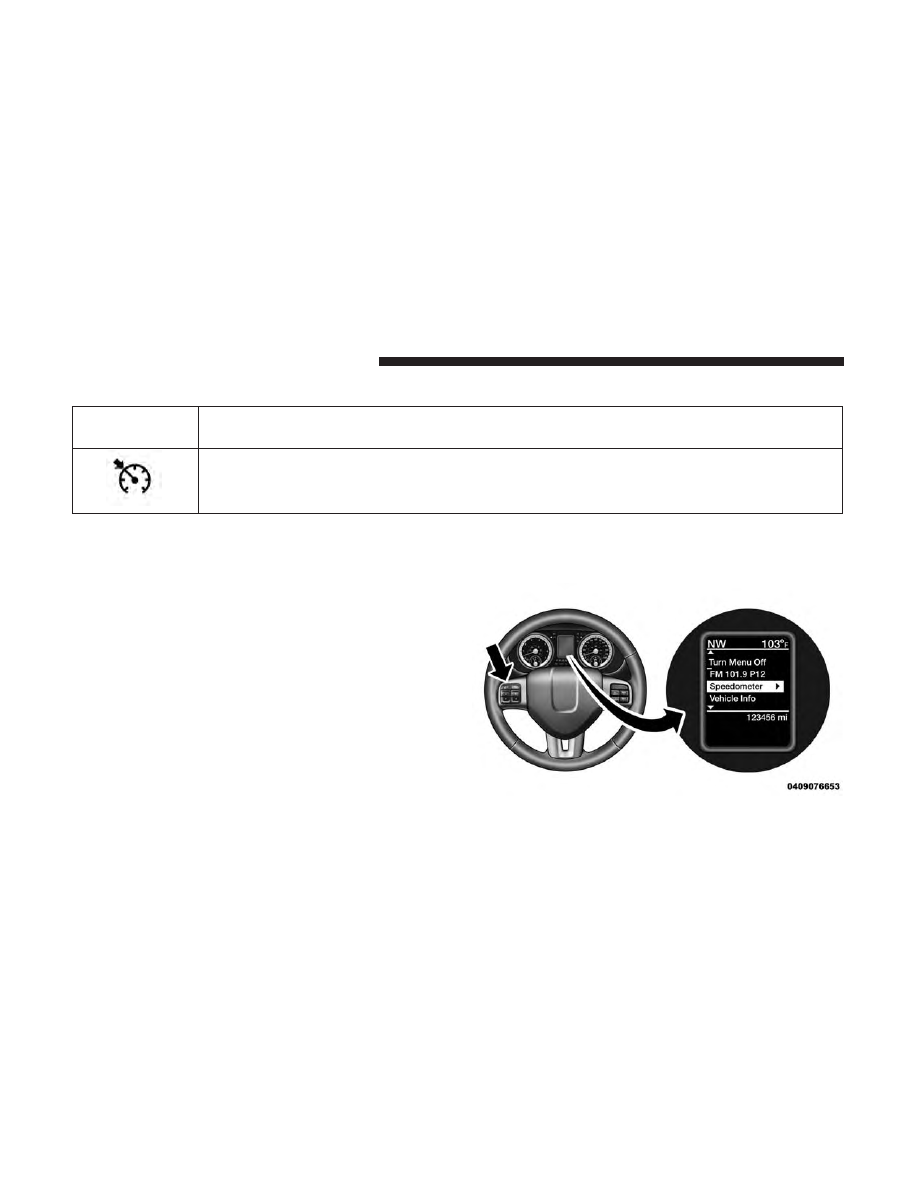

INSTRUMENT CLUSTER DISPLAY

Your vehicle may be equipped with an Instrument Cluster
Display, which offers useful information to the driver. With
the ignition in the STOP/OFF position (and the key
removed, for vehicles with mechanical key), opening/
closing of a door will activate the display for viewing, and
display the total miles or kilometers in the odometer. Your
Instrument Cluster Display is designed to display impor-
tant information about your vehicle’s systems and features.
Using a driver interactive display located on the instru-
ment panel, your Instrument Cluster Display can show you
how systems are working and give you warnings when
they aren’t. The steering wheel mounted controls allow
you to scroll through and enter the main menus and
submenus. You can access the specific information you
want and make selections and adjustments.

Instrument Cluster Display Controls

The Instrument Cluster Display features a driver-
interactive display that is located in the instrument cluster.

Base Instrument Cluster Display

222

UNDERSTANDING YOUR INSTRUMENT PANEL

The Instrument Cluster Display Menu items may consist of
the following:

• Speedometer
• Vehicle Info
• Fuel Economy Info
• Trip A
• Trip B
• Stop/Start Info (If Equipped)
• Audio

• Trailer Tow
• Stored Messages
• Screen Setup
• Vehicle Settings (Not Equipped with a Uconnect 5.0 &

8.4 radio)

The system allows the driver to select information by
pushing the following Instrument Cluster Display Control
buttons located on the left side of the steering wheel:

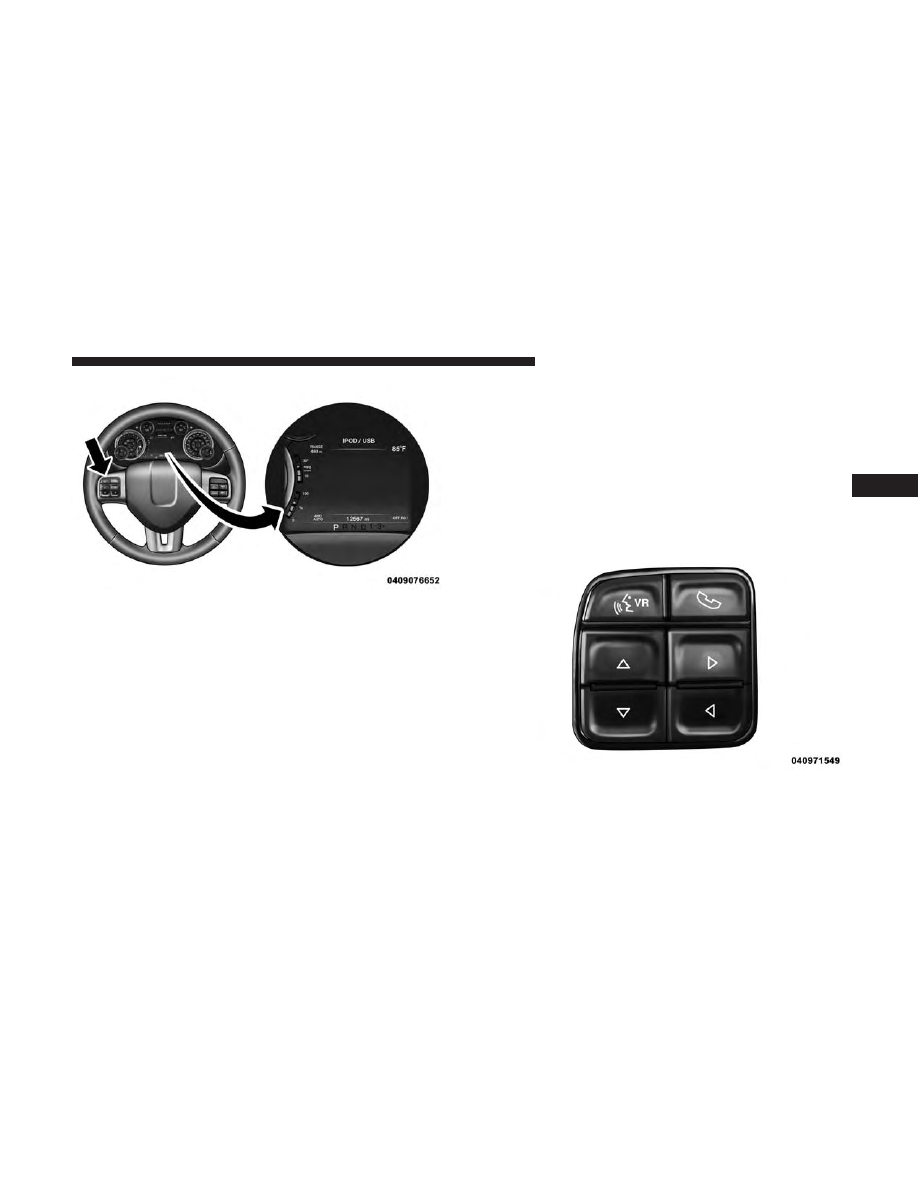

Premium Instrument Cluster Display

Instrument Cluster Display Control Buttons

4

UNDERSTANDING YOUR INSTRUMENT PANEL

223

• UP Arrow Button

Push and release the UP arrow button to scroll
upward through the main menu items, submenu
screen, and vehicle settings.

• DOWN Arrow Button

Push and release the DOWN arrow button to
scroll downward through the main menu items,
submenu screen, and vehicle settings.

• RIGHT Arrow Button

Push and release the RIGHT arrow button to
access/select the information screens or sub-
menu screens of a main menu item. Push and
hold the RIGHT arrow button for two seconds to

reset displayed/selected features that can be reset.
• LEFT Arrow Button

Push and release the LEFT arrow button to
access/select the information screens, submenu
screens of a main menu item, or to return to the
main menu.

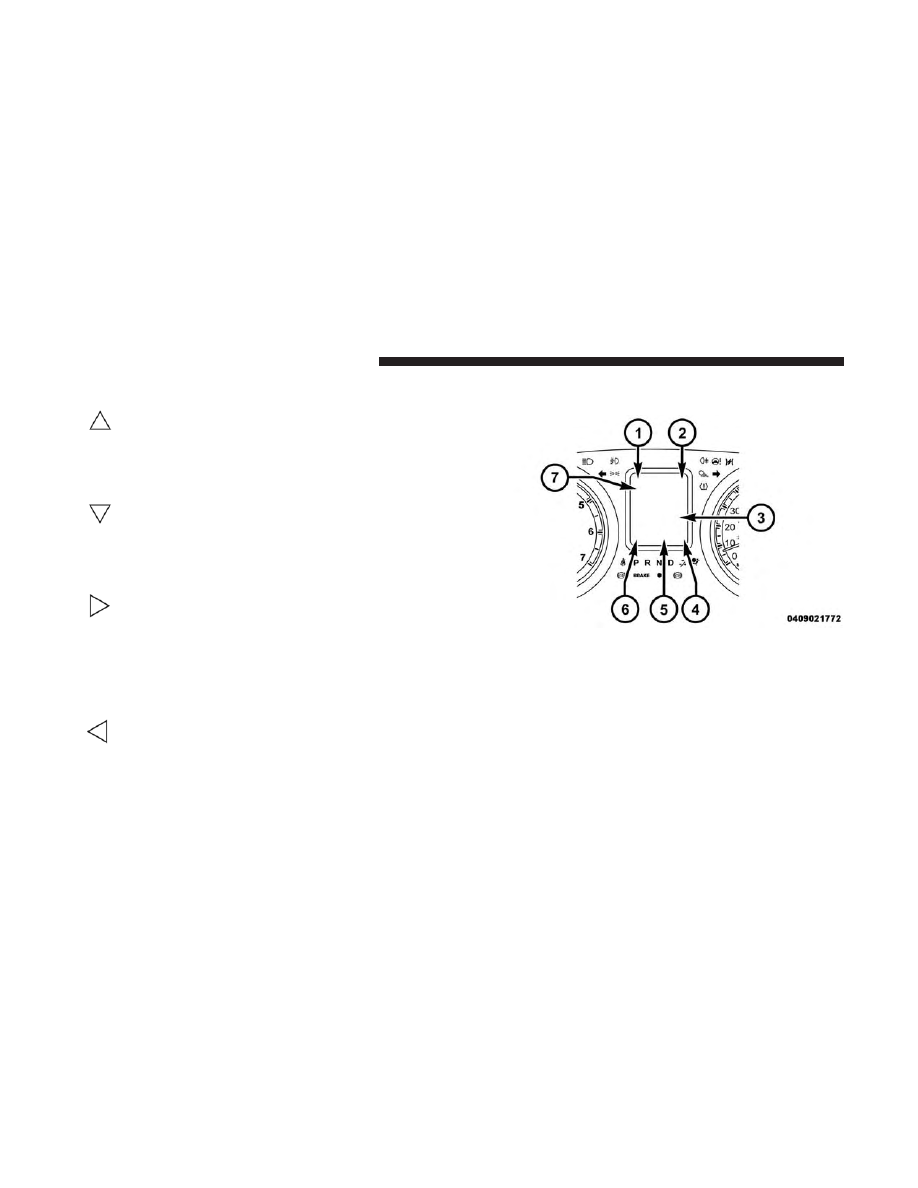

Instrument Cluster Display Screens

The Instrument Cluster Display Screens are located in the
center portion of the cluster and consists of seven sections:

1. Compass Display

Displays the current direction. Refer to “Compass Settings”
under “Customer Programmable Features — Uconnect
5.0/8.4 Settings” for further information.

Base Instrument Cluster Display

224

UNDERSTANDING YOUR INSTRUMENT PANEL

2. Temperature Display

Displays the temperature in degrees Celsius or degrees
Fahrenheit.

3. Main Screen

Displays main menu, submenus, settings.

4. White Telltales

5. Amber Telltales

6. Red Telltales

7. Audio/Phone Information And Submenu Information

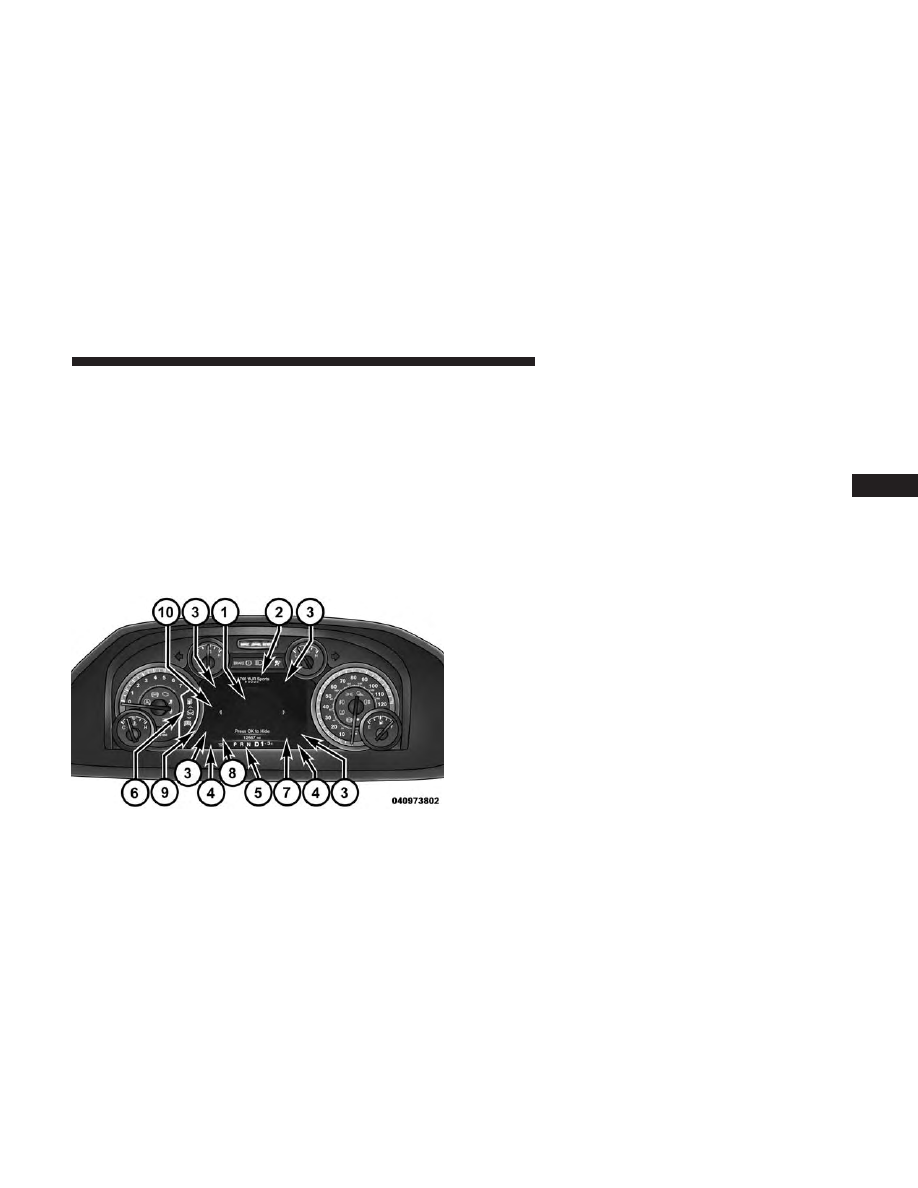

The Instrument Cluster Display Screens are located in the
center portion of the cluster and consists of eight sections:

1. Main Screen — The inner ring of the display will

illuminate in grey under normal conditions, yellow for
non critical warnings, red for critical warnings, and
white for on demand information.

2. Audio / Phone Information and Submenu Information

— Whenever there are sub-menus available, the position
within the submenus is shown here.

3. Selectable Information (Compass, Temp, Range to

Empty, Trip A, Trip B, Average MPG, Trailer Trip (dis-
tance only), Trailer Brake Gain, Time)

4. Telltales/Indicators

5. Gear Selector Status (PRNDL)

6. Selectable Menu Icons

7. 4WD Status

8. Selectable Gauge 2 (Trans Temp, Oil Temp, Oil Life,

Trailer Brake, Current MPG)

9. Selectable Gauge 1 (Trans Temp, Oil Temp, Oil Life,

Trailer Brake, Current MPG)

Premium Instrument Cluster Display

4

UNDERSTANDING YOUR INSTRUMENT PANEL

225

The Instrument Cluster Display area will normally display
the main menu or the screens of a selected feature of the
main menu. The main display area also displays “pop up”
messages that consist of approximately 60 possible warn-
ing or information messages. These pop up messages fall
into several categories:
• Five Second Stored Messages

When the appropriate conditions occur, this type of mes-
sage takes control of the main display area for five seconds
and then returns to the previous screen. Most of the
messages of this type are then stored (as long as the
condition that activated it remains active) and can be
reviewed from the “Messages” main menu item. As long as
there is a stored message, an “i” will be displayed in the
Instrument Cluster Display’s compass/outside temp line.
Examples of this message type are “Right Front Turn Signal
Lamp Out” and “Low Tire Pressure.”
• Unstored Messages

This message type is displayed indefinitely or until the
condition that activated the message is cleared. Examples
of this message type are “Turn Signal On” (if a turn signal
is left on) and “Lights On” (if driver leaves the vehicle).

• Unstored Messages Until RUN

These messages deal primarily with the Remote Start
feature. This message type is displayed until the ignition is
in the RUN state. Examples of this message type are
“Remote Start Aborted - Door Ajar” and “Press Brake
Pedal and Push Button to Start.”
• Five Second Unstored Messages

When the appropriate conditions occur, this type of mes-
sage takes control of the main display area for five seconds
and then returns to the previous screen. An example of this
message type is “Automatic High Beams On.”

Oil Life Reset

Your vehicle is equipped with an engine oil change indi-
cator system. The “Oil Change Required” message will
display in the Instrument Cluster Display after a single
chime has sounded, to indicate the next scheduled oil
change interval. The engine oil change indicator system is
duty cycle based, which means the engine oil change
interval may fluctuate, dependent upon your personal
driving style.

NOTE:

Use the steering wheel Instrument Cluster Display

controls for the following procedure(s).

226

UNDERSTANDING YOUR INSTRUMENT PANEL

Vehicles Equipped With Passive Entry

1. Without pushing the brake pedal, push the ENGINE

START/STOP button and place the ignition to the
ON/RUN position (do not start the engine).

2. Push and release the DOWN

arrow button to scroll

downward through the main menu to “Vehicle Info.”

3. Push and release the RIGHT

arrow button to access

the ”Vehicle Info” screen, then scroll up or down to
select “Oil Life.”

4. Push and hold the RIGHT

arrow button to select

“Reset”.

5. Push and release the DOWN

arrow button to select

“Yes,” then push and release the RIGHT

arrow

button to select reset of the Oil Life to 100%.

6. Push and release the UP

arrow button to exit the

Instrument Cluster Display screen.

Vehicles Not Equipped With Passive Entry

1. Without pushing the brake pedal, cycle the ignition to

the ON/RUN position (do not start the engine).

2. Push and release the DOWN

arrow button to scroll

downward through the main menu to “Vehicle Info.”

3. Push and release the RIGHT

arrow button to access

the “Vehicle Info” screen then scroll up or down to
select “Oil Life.”

4. Push and hold the RIGHT

arrow button to select

“YES” by pushing the RIGHT

arrow then push

and release the RIGHT

arrow button to select

reset of the Oil Life to 100%.

5. Push and release the UP

arrow button to exit the

Instrument Cluster Display screen.

NOTE:

If the indicator message illuminates when you start

the vehicle, the Oil Life indicator system did not reset. If
necessary, repeat this procedure.

Instrument Cluster Display Selectable Menu Items

Push and release the UP

or DOWN

arrow button

until the desired Selectable Menu icon is highlighted in
the Instrument Cluster Display.

Speedometer

Push and release the UP

or DOWN

arrow button

until the speedometer menu item is highlighted in the
Instrument Cluster Display. Push and release the
RIGHT

arrow button to cycle the display between

MPH and km/h.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

227

Vehicle Info

Push and release the UP

or DOWN

arrow button

until the Vehicle Info menu item is highlighted in the
Instrument Cluster Display. Push and release the
RIGHT

arrow button to enter the submenus items of

Vehicle Info. follow the directional prompts to access or
reset any of the following Vehicle Info submenu items:

• Tire Pressure
• Air Suspension — If Equipped
• Coolant Temp — If Equipped
• Transmission Temp (Automatic only)
• Oil Temp
• Oil Pressure — If Equipped
• Oil Life
• Battery Voltage — If Equipped
• Gauge Summary — If Equipped
• Engine Hours

Fuel Economy

Push and release the UP

or DOWN

arrow button

until the Fuel Economy menu item is highlighted in the
Instrument Cluster Display. Push and Hold the RIGHT

arrow button to reset Average Fuel Economy.

• Current Fuel Economy Gauge
• Average Fuel Economy value
• Range to Empty
• Dual Fuel Tank levels — If Equipped
• Push and release the RIGHT

arrow button to dis-

play the Fuel Tank Level submenu item. Your Instru-
ment Cluster Display will display the fuel levels of
the Front and Rear fuel tanks. The fuel is automati-
cally transferred from the Rear tank to the Front tank
based on both tank levels. Fuel transfer is complete
once the Front Fuel Level is greater than the Rear Fuel
Level.

228

UNDERSTANDING YOUR INSTRUMENT PANEL

Trip A/Trip B

Push and release the UP

or DOWN

arrow button

until the Trip menu item is highlighted in the Instru-
ment Cluster Display. Push and release the RIGHT

arrow button to enter the submenus of Trip A and

Trip B. The Trip A or Trip B information will display the
following:

• Distance
• Average MPG
• Elapsed Time

Push and hold RIGHT

arrow button to reset all

information.

Trailer Tow

Push and release the UP

or DOWN

arrow button

until the Trailer Tow menu item is highlighted in the
Instrument Cluster Display. Push and release the
RIGHT

arrow button and the next screen will dis-

play the following trailer trip information:

• Trip (trailer specific) Distance: Push and hold the

RIGHT

arrow button to reset the distance.

• Trailer Brake

• Output
• Type
• Gain

Audio

Push and release the UP

or DOWN

arrow button

until the Audio display icon is highlighted in the
Instrument Cluster Display. Push and release the
RIGHT

arrow button to display the active source.

Stored Messages

Push and release the UP

or DOWN

ar-

row button until the Messages Menu item is
highlighted. This feature shows the number of
stored warning messages. Pushing the RIGHT

arrow button will allow you to see what the stored

messages are.

When no messages are present, main menu icon will be a
closed envelope.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

229
