RAM 5500 Chassis Cab (2017 year). Manual - part 11

NOTE:

The courtesy/reading lights will remain on until

the switch is pushed a second time, so be sure they have
been turned off before leaving the vehicle. If the interior
lights are left on after the ignition is turned OFF, they will
automatically turn off after 15 minutes.

GARAGE DOOR OPENER — IF EQUIPPED

HomeLink replaces up to three hand-held transmitters that
operate devices such as garage door openers, motorized
gates, lighting or home security systems. The HomeLink
unit is powered by your vehicles 12 Volt battery.

The HomeLink buttons that are located in the overhead
console designate the three different HomeLink channels.

NOTE:

HomeLink is disabled when the Vehicle Security

Alarm is active.

WARNING!

• Your motorized door or gate will open and close

while you are training the universal transceiver. Do
not train the transceiver if people, pets or other
objects are in the path of the door or gate. Only use

(Continued)

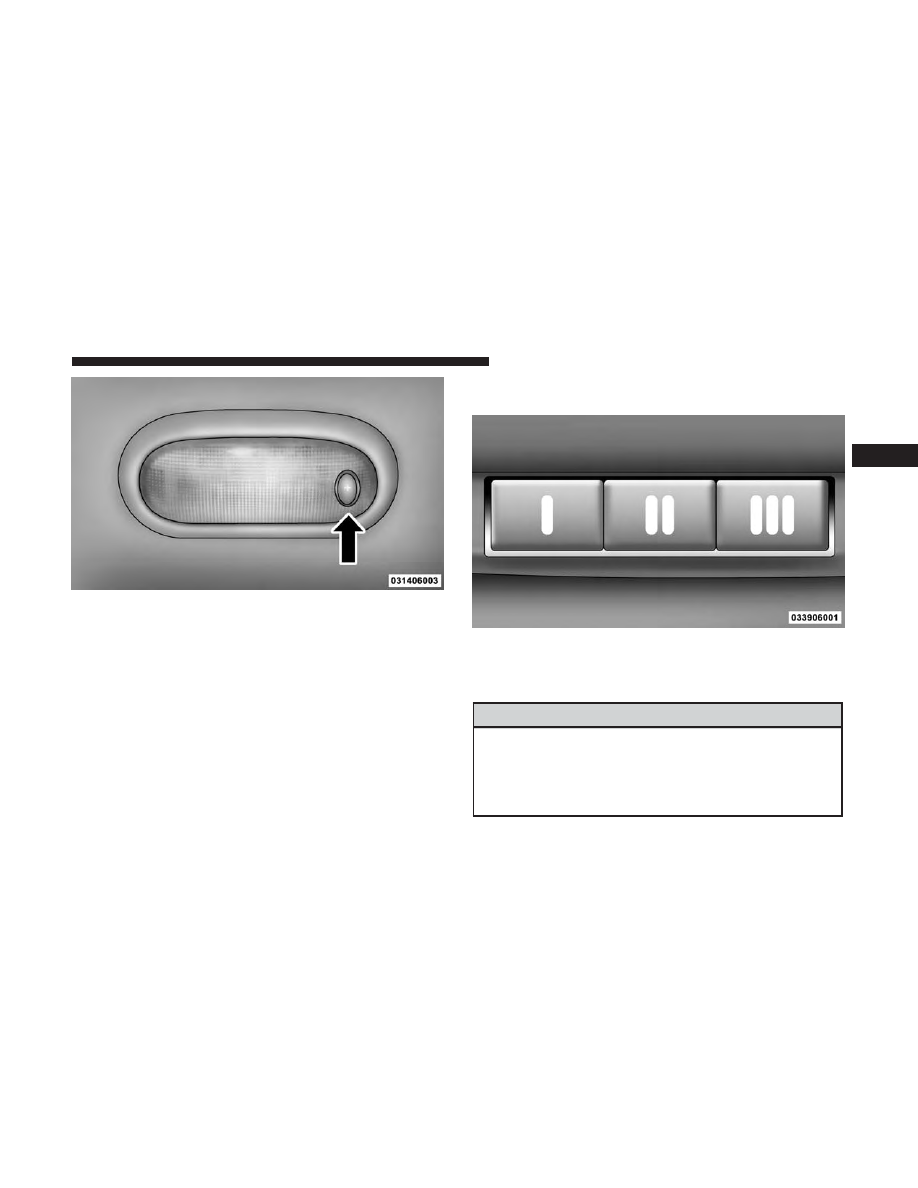

Rear Passenger Courtesy/Reading Light

HomeLink Buttons

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

165

WARNING! (Continued)

this transceiver with a garage door opener that has a
“stop and reverse” feature as required by Federal
safety standards. This includes most garage door
opener models manufactured after 1982. Do not use a
garage door opener without these safety features.
Call toll-free 1-800-355-3515 or, on the Internet at
www.HomeLink.com for safety information or assis-
tance.

• Vehicle exhaust contains carbon monoxide, a danger-

ous gas. Do not run your vehicle in the garage while
training the transceiver. Exhaust gas can cause seri-
ous injury or death.

NOTE:

Only use this transceiver with a garage door

opener that has a “stop and reverse” feature as required by
federal safety standards. This includes most garage door
opener models manufactured after 1982. Do not use a
garage door opener without these safety features. Call
toll-free

1-800-355-3515

or,

on

the

Internet

at

HomeLink.com for safety information or assistance.

Before You Begin Programming HomeLink

Ensure your vehicle is parked outside of the garage before
you begin programming.

For efficient programming and accurate transmission of
the radio-frequency signal it is recommended that a new
battery be placed in the hand-held transmitter of the device
that is being programmed to the HomeLink system.

To erase the channels place the ignition in the ON/RUN
position and push and hold the two outside HomeLink
buttons (I and III) for up to 20 seconds. The Instrument
Cluster Display will display “CLEARING CHANNELS.”
Release the buttons when “CHANNELS CLEARED” ap-
pears on the display.

NOTE:

• For vehicle’s equipped with Keyless Enter-N-Go, place

the ignition in the RUN position with the Engine ON.

• Erasing all channels should only be performed when

programming HomeLink for the first time. Do not erase
channels when programming additional buttons.

• If you have any problems, or require assistance, please

call toll-free 1-800-355-3515 or, on the Internet at
HomeLink.com for information or assistance.

166

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Programming A Rolling Code

For programming garage door openers that were manufac-
tured after 1995. These garage door openers can be identi-
fied by the “LEARN” or “TRAIN” button located where
the hanging antenna is attached to the garage door opener.
It is NOT the button that is normally used to open and
close the door. The name and color of the button may vary
by manufacturer.

1. Turn the ignition switch to the ON/RUN position.

For vehicle’s equipped with Keyless Enter-N-Go, place the
ignition in the RUN position with the Engine ON.

2. Place the hand - held transmitter 1 to 3 inches (3 to 8 cm)

away from the HomeLink button you wish to program.

3. Push and hold the HomeLink button you want to

program while you push and hold the hand - held
transmitter button.

4. Continue to hold both buttons until the Instrument

Cluster Display changes from “CHANNEL # TRAIN-
ING” to “CHANNEL # TRAINED,” then release both
buttons.

NOTE:

• It may take up to 30 seconds or longer in some cases

for the channel to train.

• If “DID NOT TRAIN” appears in the Instrument

Cluster Display, repeat from Step 2.

5. At the garage door opener motor (in the garage), locate

the “LEARN” or “TRAINING” button. This can usually
be found where the hanging antenna wire is attached to
the garage door opener/device motor. Firmly push and
release the “LEARN” or “TRAINING” button. On some

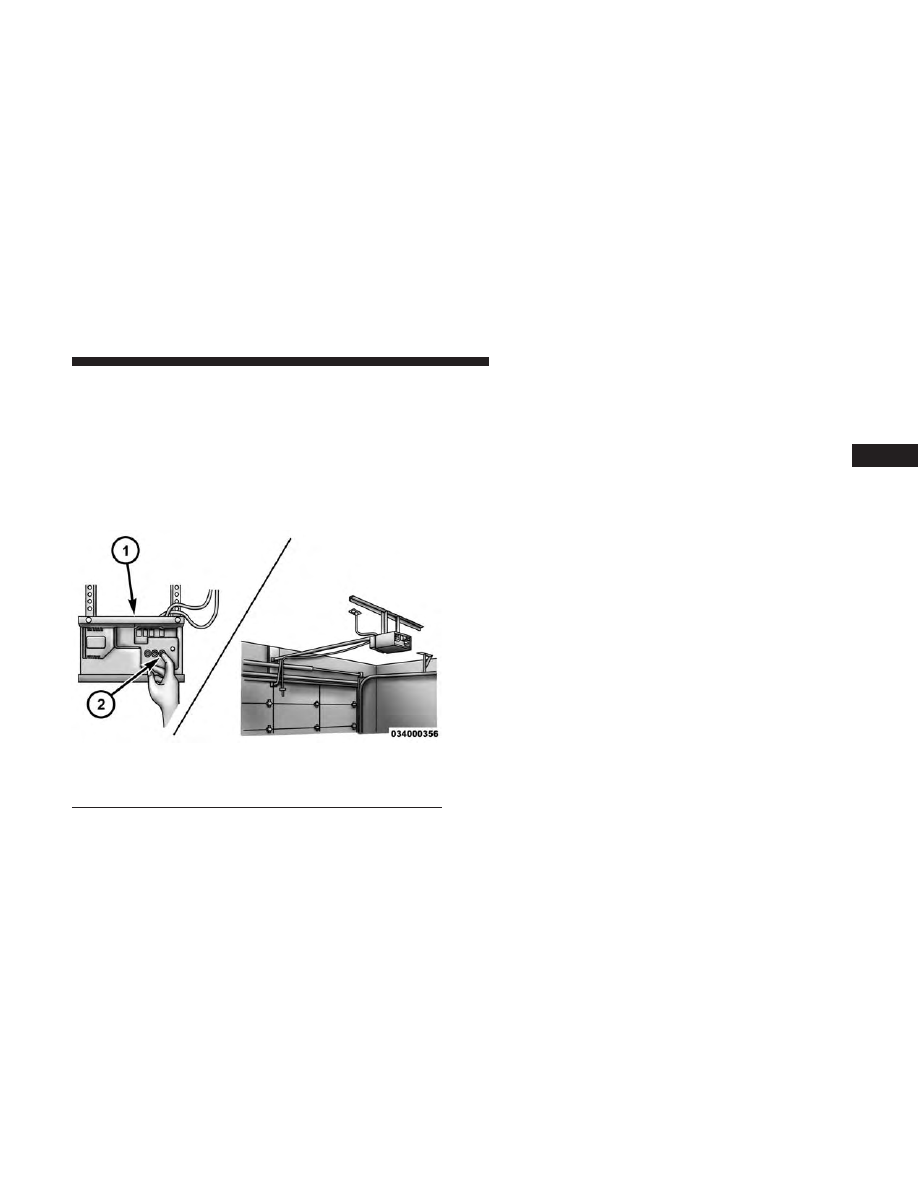

Training The Garage Door Opener

1 — Door Opener
2 — Training Button

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

167

garage door openers/devices there may be a light that
blinks when the garage door opener/device is in the
LEARN/TRAIN mode.

NOTE:

You have 30 seconds in which to initiate the next

step after the LEARN button has been pushed.

6. Return to the vehicle and push the programmed

HomeLink button twice (holding the button for two
seconds each time). The Instrument Cluster Display will
show “CHANNEL # TRANSMIT.” If the garage door
opener/device activates, programming is complete.

NOTE:

If the garage door opener/device does not activate,

push the button a third time (for two seconds) to complete
the training.

To program the remaining two HomeLink buttons, repeat
each step for each remaining button. DO NOT erase the
channels.

Reprogramming A Single HomeLink Button (Rolling
Code)

To reprogram a channel that has been previously trained,
follow these steps:

1. Cycle the ignition to the ON/RUN position.

2. Push and hold the desired HomeLink button until the

indicator light begins to flash after 20 seconds. Do not
release the button.

3. Without releasing the button proceed with “Program-

ming A Rolling Code” step 2 and follow all remaining
steps.

Programming A Non-Rolling Code

For programming Garage Door Openers manufactured
before 1995.

1. Turn the ignition switch to the ON/RUN position.

2. Place the hand - held transmitter 1 to 3 inches (3 to 8 cm)

away from the HomeLink button you wish to program.

3. Push and hold the HomeLink button you want to

program while you push and hold the hand - held
transmitter button.

4. Continue to hold both buttons until the Instrument

Cluster Display changes from “CHANNEL # TRAIN-
ING” to “CHANNEL # TRAINED,” then release both
buttons.

168

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

• It may take up to 30 seconds or longer in some cases

for the channel to train.

• If the Instrument Cluster Display shows “DID NOT

TRAIN”, repeat from Step 2.

5. Push and hold the programmed HomeLink button. The

Instrument Cluster Display will display “CHANNEL #
TRANSMIT.” If the garage door opener/device acti-
vates, programming is complete.

To program the remaining two HomeLink buttons, repeat
each step for each remaining button. DO NOT erase the
channels.

Reprogramming A Single HomeLink Button
(Non-Rolling Code)

To reprogram a channel that has been previously trained,
follow these steps:

1. Cycle the ignition to the ON/RUN position.

2. Push and hold the desired HomeLink button until the

indicator light begins to flash after 20 seconds. Do not
release the button.

3. Without releasing the button proceed with “Program-

ming A Non-Rolling Code” step 2 and follow all remain-
ing steps.

Canadian/Gate Operator Programming

For programming transmitters in Canada/United States
that require the transmitter signals to “time-out” after
several seconds of transmission.

Canadian radio frequency laws require transmitter signals
to time-out (or quit) after several seconds of transmission –
which may not be long enough for HomeLink to pick up
the signal during programming. Similar to this Canadian
law, some U.S. gate operators are designed to time-out in
the same manner.

It may be helpful to unplug the device during the cycling
process to prevent possible overheating of the garage door
or gate motor.

1. Turn the ignition switch to the ON/RUN position.

For vehicle’s equipped with Keyless Enter-N-Go, place the
ignition in the RUN position with the Engine ON.

2. Place the hand - held transmitter 1 to 3 inches (3 to 8 cm)

away from the HomeLink button you wish to program.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

169

3. Push and hold the HomeLink button while you push

and release (“cycle”), your hand - held transmitter every
two seconds.

4. Continue to hold both buttons until the Instrument

cluster Display changes from “CHANNEL # TRAIN-
ING” to “CHANNEL # TRAINED,” then release both
buttons.

NOTE:

• It may take up to 30 seconds or longer in some cases

for the channel to train.

• If the Instrument Cluster Display shows “DID NOT

TRAIN”, repeat from Step 2.

5. Push and hold the programmed HomeLink button. The

Instrument Cluster Display will display “CHANNEL #
TRANSMIT.” If the device is plugged in and activates,
programming is complete.

If you unplugged the garage door opener/device for
programming, plug it back in at this time.

Reprogramming A Single HomeLink Button
(Canadian/Gate Operator)

To reprogram a channel that has been previously trained,
follow these steps:

1. Turn the ignition switch to the ON/RUN position.

For vehicle’s equipped with Keyless Enter-N-Go, place the
ignition in the RUN position with the Engine ON.

2. Push and hold the desired HomeLink button until

theInstrument Cluster Display shows “CHANNEL #
TRAINING” Do not release the button.

3. Without releasing the button proceed with “Canadian/

Gate Operator Programming” Step 2 and follow all
remaining steps.

Using HomeLink

To operate, push and release the programmed HomeLink
button. Activation will now occur for the programmed
device (i.e. garage door opener, gate operator, security
system, entry door lock, home/office lighting, etc.) The
hand-held transmitter of the device may also be used at
any time.

Security

It is advised to erase all channels before you sell or turn in
your vehicle.

To erase the channels press and hold the two outside
HomeLink buttons (I and III) for up 20 seconds. The
Instrument Cluster Display will display “CLEARING

170

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

CHANNELS.” Release the buttons when the Instrument
Cluster Display shows “CHANNELS CLEARED.”

The HomeLink Universal Transceiver is disabled when the
Vehicle Security Alarm is active.

Troubleshooting Tips

If you are having trouble programming HomeLink, here
are some of the most common solutions:
• Replace the battery in the Garage Door Opener hand-

held transmitter.

• Push the LEARN button on the Garage Door Opener to

complete the training for a Rolling Code.

• Did you unplug the device for programming and re-

member to plug it back in?

If you have any problems, or require assistance, please call
toll-free

1-800-355-3515

or,

on

the

Internet

at

HomeLink.com for information or assistance.

WARNING!

• Vehicle exhaust contains carbon monoxide, a danger-

ous gas. Do not run your vehicle in the garage while

(Continued)

WARNING! (Continued)

programming the transceiver. Exhaust gas can cause
serious injury or death.

• Your motorized door or gate will open and close

while you are programming the universal trans-
ceiver. Do not program the transceiver if people, pets
or other objects are in the path of the door or gate.
Only use this transceiver with a garage door opener
that has a “stop and reverse” feature as required by
Federal safety standards. This includes most garage
door opener models manufactured after 1982. Do not
use a garage door opener without these safety fea-
tures. Call toll-free 1-800-355-3515 or, on the Internet
at HomeLink.com for safety information or assis-
tance.

General Information

This device complies with FCC rules Part 15 and Industry
Canada RSS-210. Operation is subject to the following two
conditions:

1. This device may not cause harmful interference, and

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

171

2. This device must accept any interference received, in-

cluding interference that may cause undesired opera-
tion.

NOTE:

• The transmitter has been tested and it complies with

FCC and IC rules. Changes or modifications not ex-
pressly approved by the party responsible for compli-
ance could void the user’s authority to operate the
device.

• The term IC before the certification/registration number

only signifies that Industry Canada technical specifica-
tions were met.

ELECTRICAL POWER OUTLETS

The auxiliary 12 Volt (13 Amp) power outlets can provide
power for in-cab accessories designed for use with the
standard “cigar lighter” plug. The 12 Volt power outlets
and USB Port (Charge Only) have a cap attached to the
outlet indicating “12V DC,” together with either a key
symbol, battery symbol, or USB symbol.

A key symbol indicates that the key must be in the
ON/RUN or ACC positions for the outlet to provide
power. The battery symbol indicates that the outlet is
connected to the battery, and can provide power at all
times.

NOTE:

To ensure proper operation, a MOPAR knob and

element must be used.

The auxiliary power outlets can be found in the following
locations:

CAUTION!

• Do not exceed the maximum power of 160 Watts

(13 Amps) at 12 Volts. If the 160 Watts (13 Amps)
power rating is exceeded, the fuse protecting the
system will need to be replaced.

• Power outlets are designed for accessory plugs only.

Do not insert any other object in the power outlets as
this will damage the outlet and blow the fuse. Im-
proper use of the power outlet can cause damage not
covered by your New Vehicle Limited Warranty.

172

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

• Lower left and lower right of the center stack when

equipped with a bench seat.

• Center console when equipped with bucket seats.

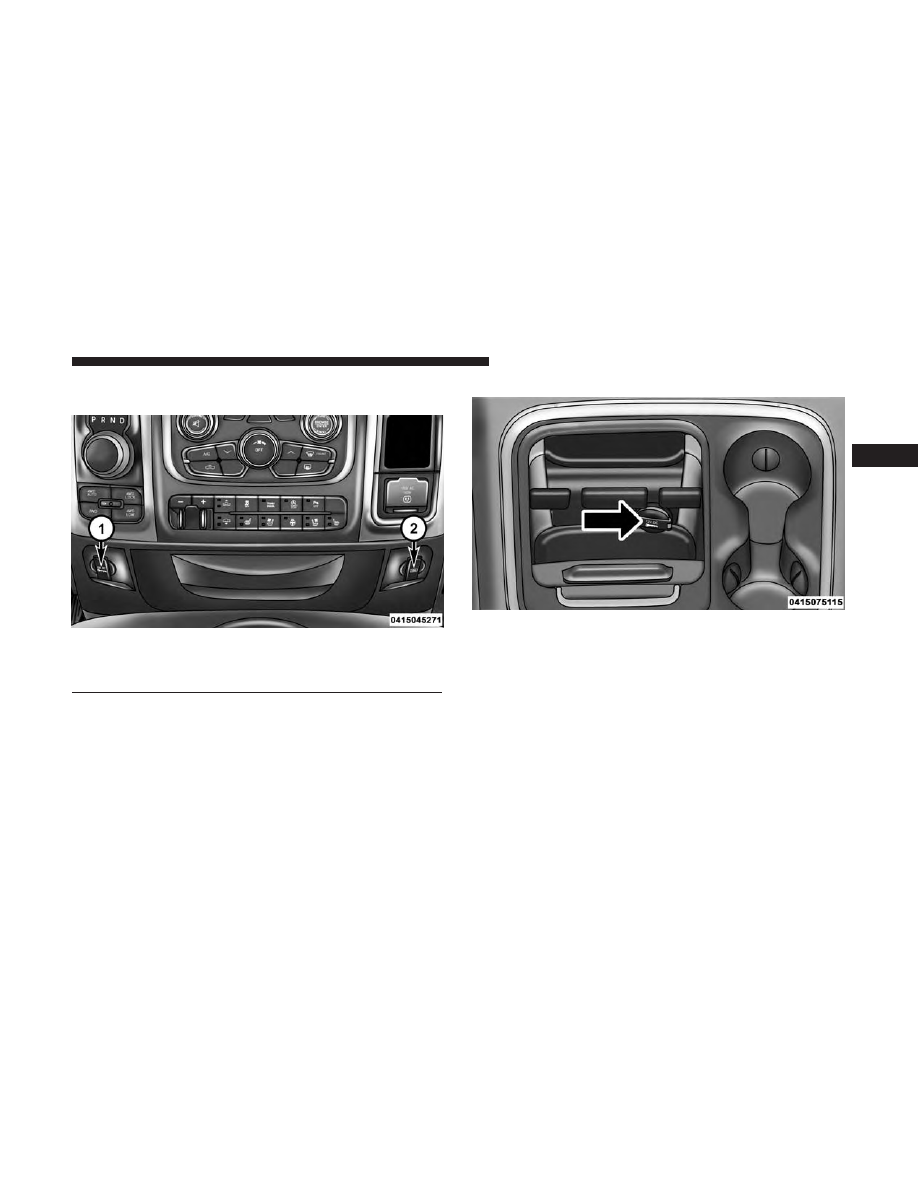

Power Outlets — Center Stack

1 — Power Outlet
2 — USB Port (Charge Only)

Power Outlet — Center Console

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

173

• Inside the upper lid of the center storage compartment

— if equipped.

• Rear of the center console storage compartment — Quad

Cab or Crew Cab.

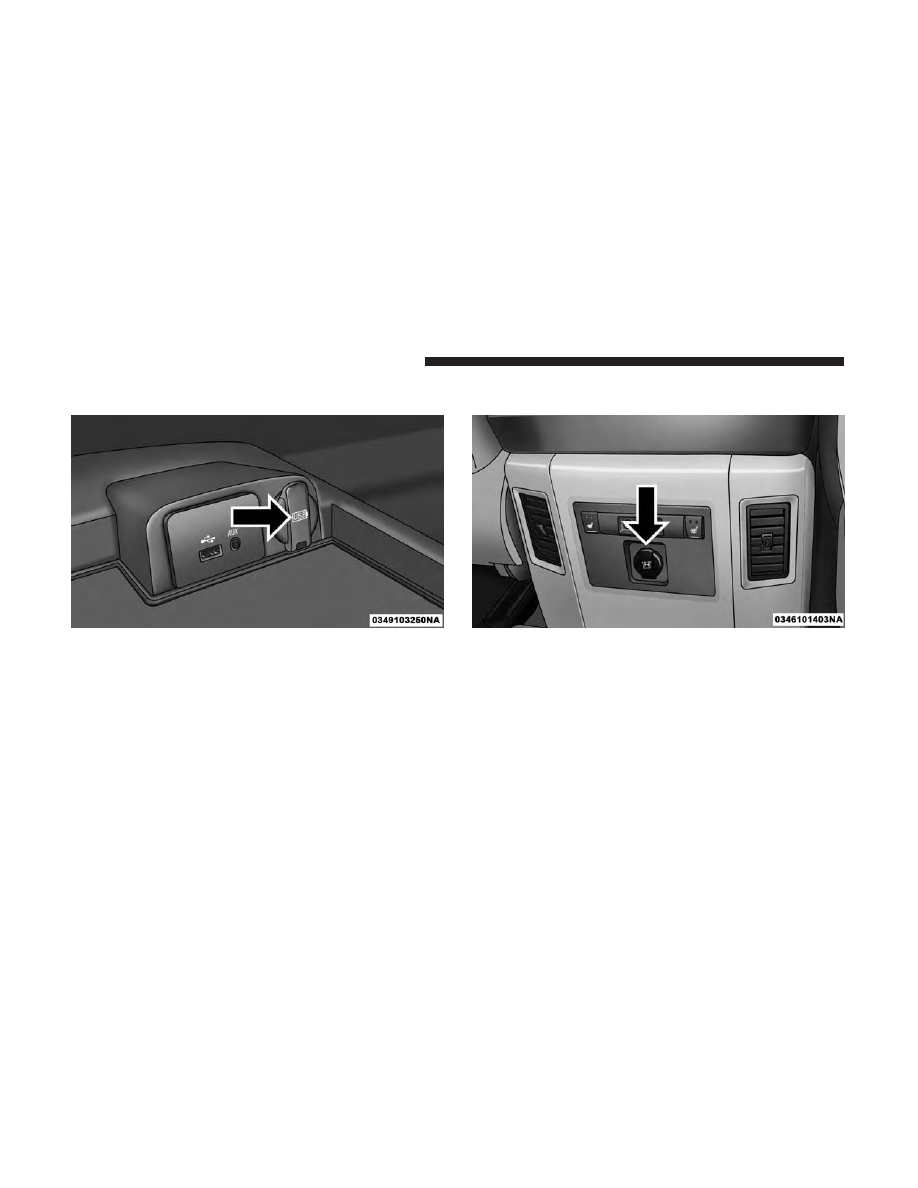

USB Port (Charge Only) — Upper Lid

Power Outlet — Rear Center Console

174

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

The key symbol indicates that this outlet can supply power
when the key is in the ON/RUN or ACC positions. The
battery symbol indicates that this outlet is supplied power
directly from the battery. When the vehicle is turned off, be
sure to unplug any equipment as to not drain the battery of
the vehicle.

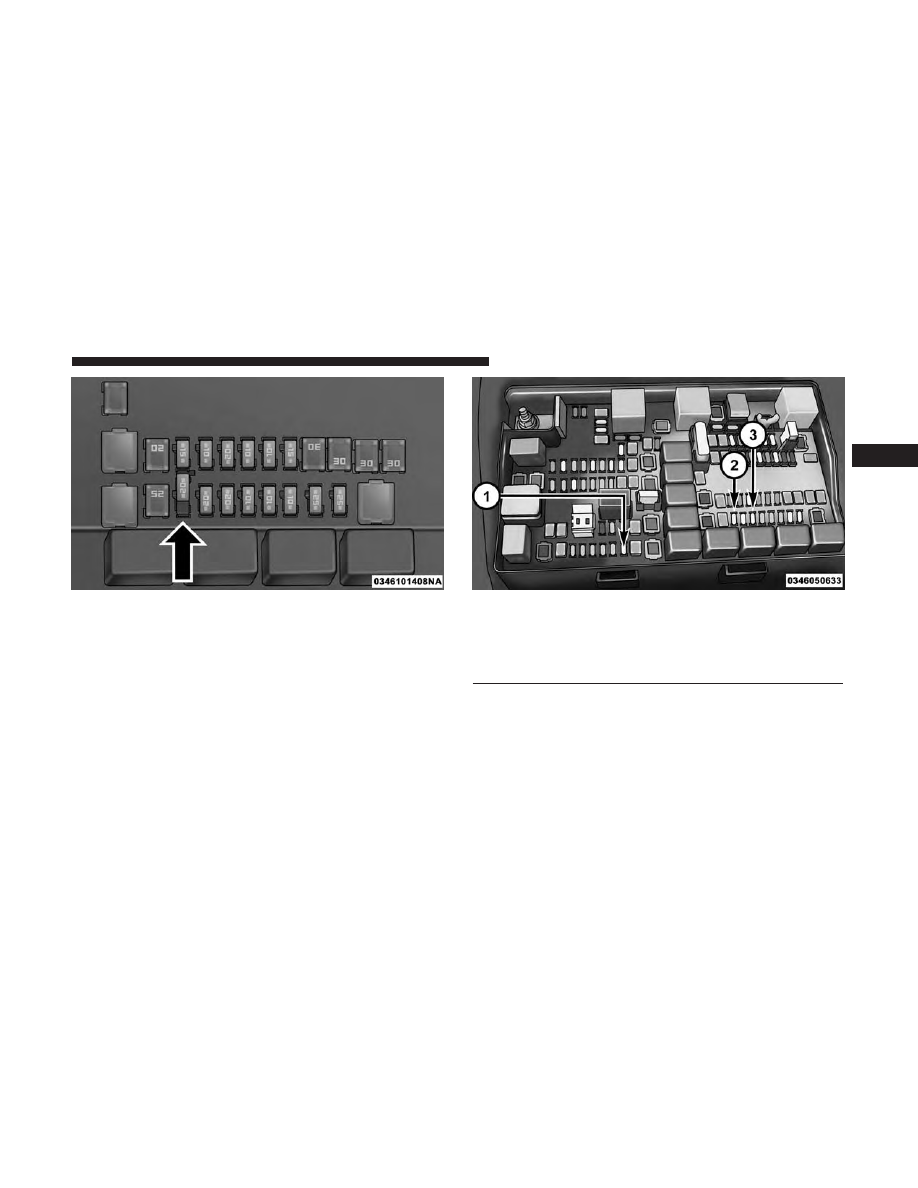

Power Outlet — Rear Center Console Fuse

Power Outlet Fuse Locations

1 — F104 Fuse 20 A Yellow Power Outlet Center Console Bin / USB
Port (Charge Only)
2 — F90–F91 Fuse 20 A Yellow Power Outlet Rear Center Console
3 — F93 Fuse 20 A Yellow Cigar Lighter Instrument Panel

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

175

All accessories connected to the outlet(s) should be re-
moved or turned off when the vehicle is not in use to
protect the battery against discharge.

WARNING!

To avoid serious injury or death:
• Only devices designed for use in this type of outlet

should be inserted into any 12 Volt outlet.

• Do not touch with wet hands.

• Close the lid when not in use and while driving the

vehicle.

• If this outlet is mishandled, it may cause an electric

shock and failure.

CAUTION!

• Many accessories that can be plugged in draw power

from the vehicle’s battery, even when not in use (i.e.,
cellular phones, etc.). Eventually, if plugged in long
enough, the vehicle’s battery will discharge suffi-
ciently to degrade battery life and/or prevent the
engine from starting.

(Continued)

CAUTION! (Continued)

• Accessories that draw higher power (i.e., coolers,

vacuum cleaners, lights, etc.), will discharge the
battery even more quickly. Only use these intermit-
tently and with greater caution.

• After the use of high power draw accessories, or long

periods of the vehicle not being started (with acces-
sories still plugged in), the vehicle must be driven a
sufficient length of time to allow the generator to
recharge the vehicle’s battery.

AUXILIARY SWITCHES — IF EQUIPPED

There can be up to five auxiliary switches located in the
lower switch bank of the instrument panel which can be
used to power various electronic devices and PTO (Power
Take Off) – If Equipped. If Power Take Off is equipped, it
will take the place of the fifth Auxiliary switch. Connec-
tions to the switches are found under the hood in the
connectors attached to the auxiliary Power Distribution
Center.

You have the ability to configure the functionality of the
auxiliary switches via the Instrument Cluster Display. All
switches can now be configured for setting the switch type

176

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

operation to latching or momentary, power source of either
battery or ignition, and ability to hold last state across key
cycles.

NOTE:

Holding last state conditions are met when switch

type is set to latching and power source is set to ignition.

For further information on using the auxiliary switches,
please refer to the Ram Body Builders Guide by accessing
www.rambodybuilder.com and choosing the appropriate
links.

CIGAR LIGHTER AND ASH RECEIVER — IF
EQUIPPED

A removable ash receiver and cigar lighter are available.
For vehicles with a bench seat, the cupholder tray can be
used to hold the ash receiver.

For vehicles equipped with a floor console, the cupholders
may be used.

POWER INVERTER — IF EQUIPPED

A 115 Volt (150 Watts Maximum) outlet is located on the
center stack of the instrument panel, to the right of the
radio. This outlet can power cellular phones, electronics

and other low power devices requiring power up to 150
Watts. Certain high-end video game consoles will exceed
this power limit, as will most power tools.

The power inverter is designed with built-in overload
protection. If the power rating of 150 Watts is exceeded, the
power inverter will automatically shut down. Once the
electrical device has been removed from the outlet the
inverter should automatically reset.

To turn on the power outlet, simply plug in the device. The
outlet automatically turns off when the device is un-
plugged.

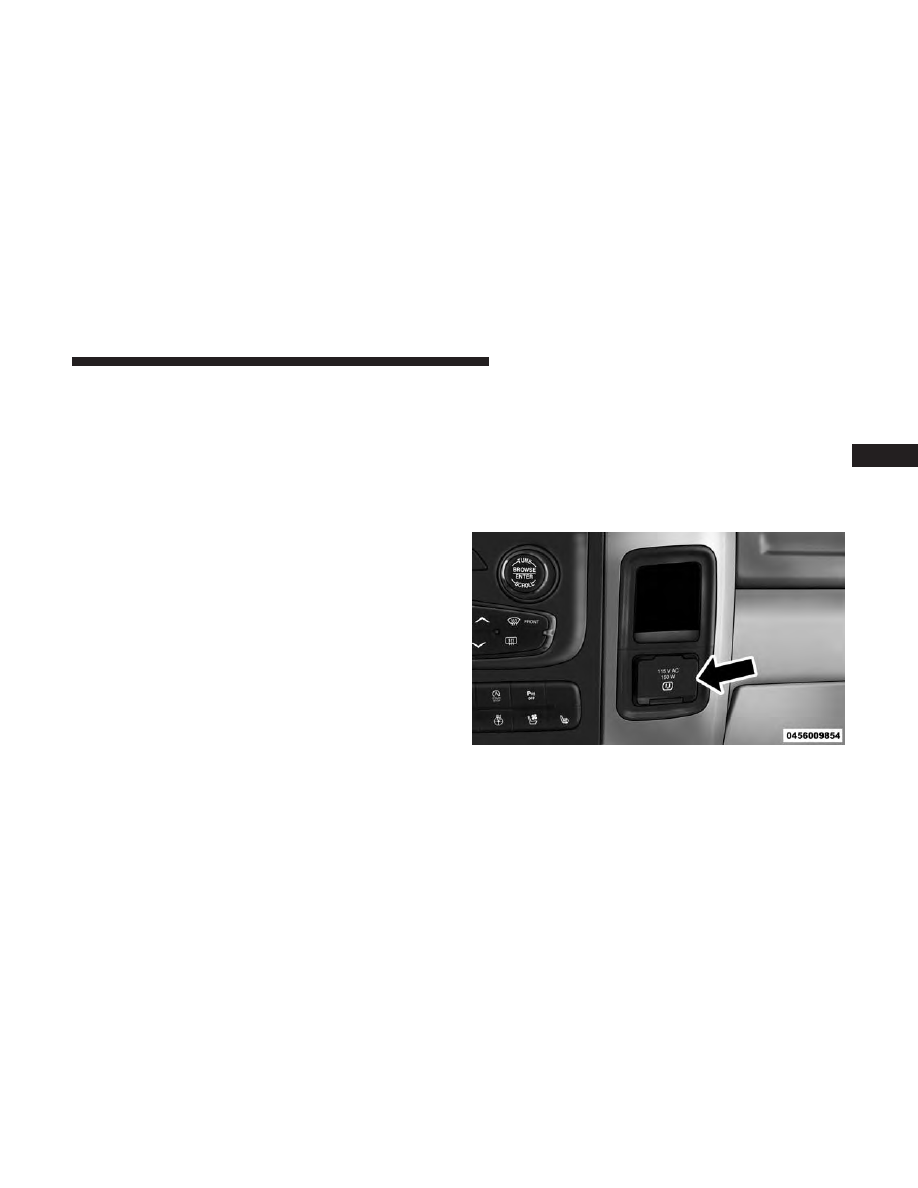

Power Inverter Outlet

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

177

NOTE:

Due to built-in overload protection, the power

inverter will shut down if the power rating is exceeded.

WARNING!

To avoid serious injury or death:
• Do not insert any objects into the receptacles.

• Do not touch with wet hands.

• Close the lid when not in use.

• If this outlet is mishandled, it may cause an electric

shock and failure.

CUPHOLDERS

Front Seat Cupholders (40–20–40 Seats)

The cupholders are located on the backside of the center
portion of the front seat (20). Fold down the center section
of the front seat to gain access to the cupholders.

Front Instrument Panel Cupholders — Floor
Storage Bin

For vehicles equipped with bucket seats two cupholders
are located next to the center console storage bin.

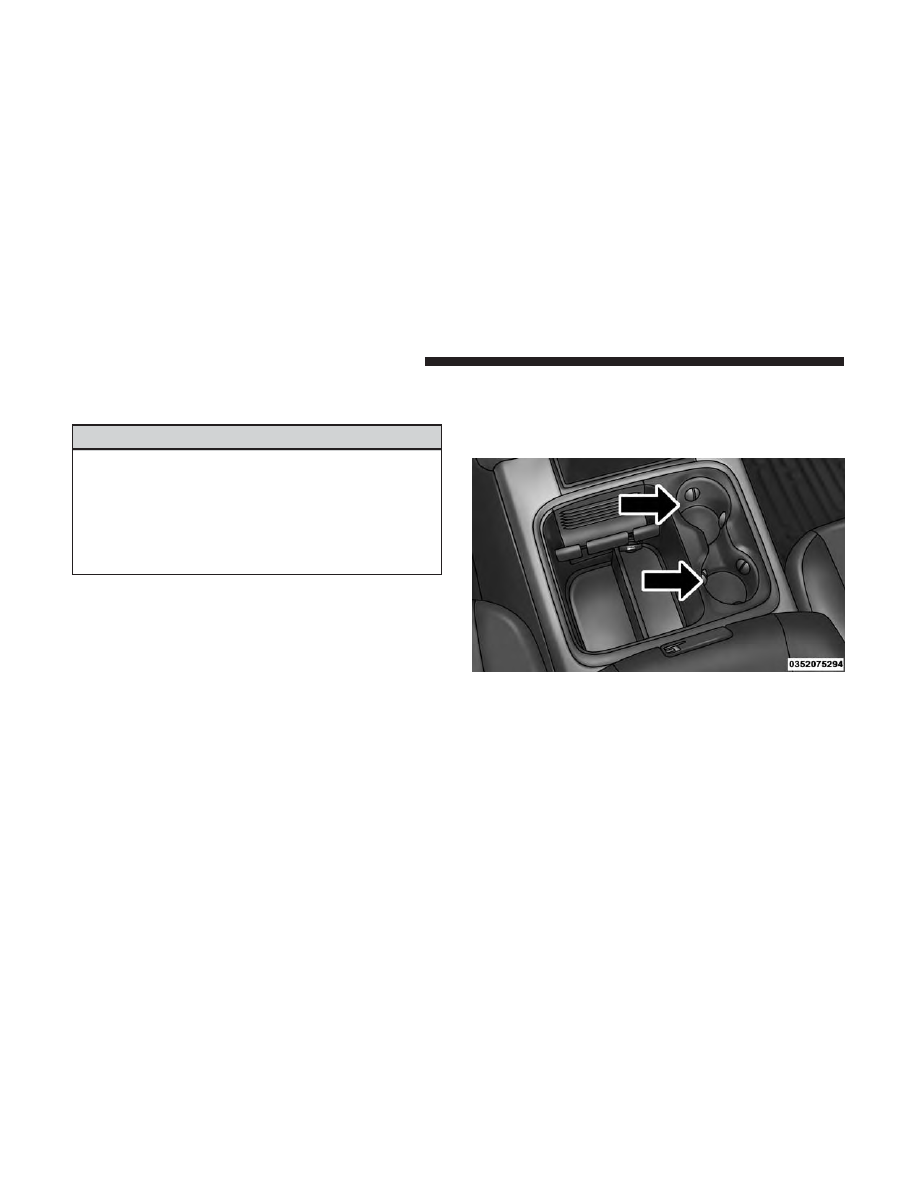

Front Cupholders For Bucket Seats

178

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Rear Cupholders — If Equipped

Some vehicles are equipped with rear cupholders located
in the center armrest.

Some vehicles may be equipped with a rear cupholder that
consists of two cup wells for rear passenger convenience.

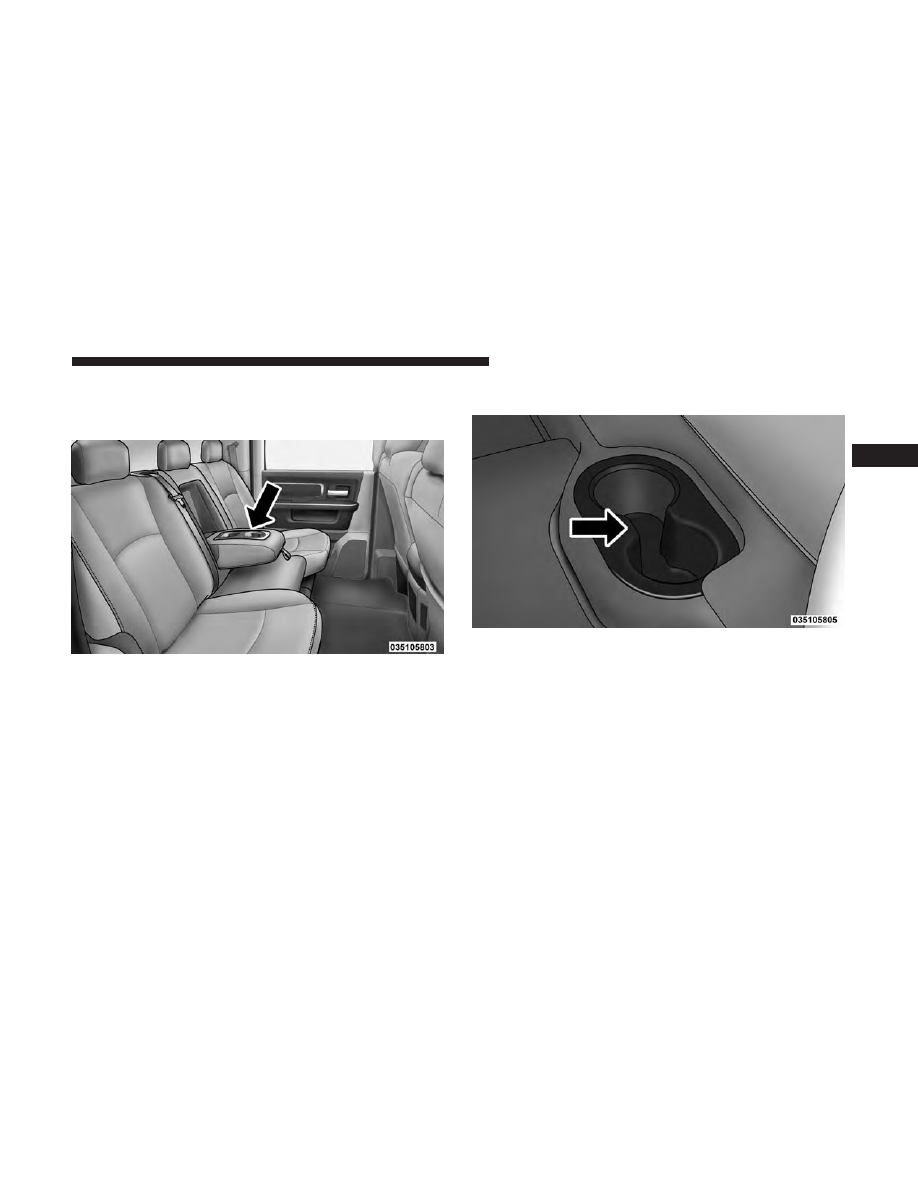

Rear Armrest Cupholder

Rear Cup Wells

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

179

STORAGE

Glove Compartment

The glove compartment is located on the passenger side of
the instrument panel and features both an upper and lower
storage area.

To open the upper glove compartment push upward on the
handle release. The glove compartment door will automati-
cally open.

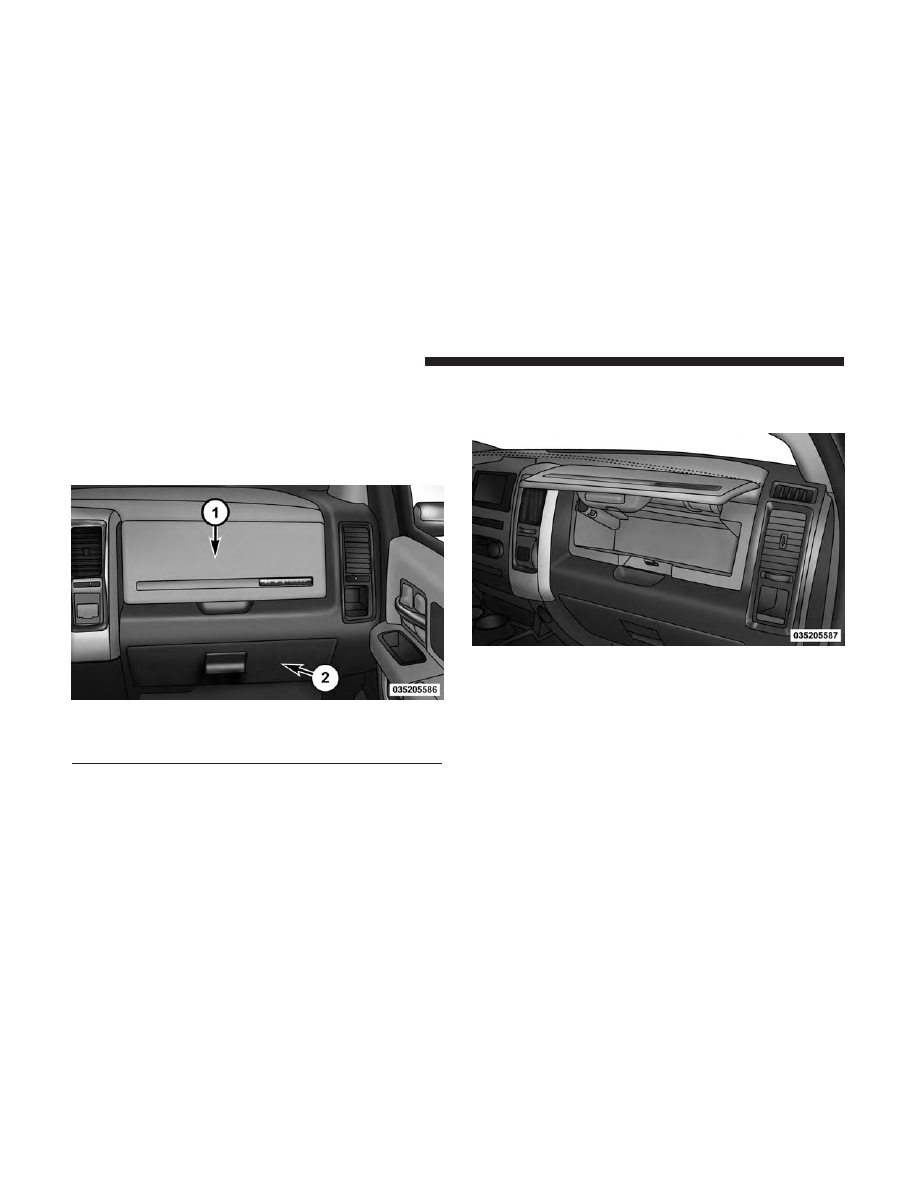

Glove Compartment

1 — Upper Glove Compartment
2 — Lower Glove Compartment

Upper Glove Compartment

180

UNDERSTANDING THE FEATURES OF YOUR VEHICLE
