䡵 Uconnect® 730N/430/430N CD/DVD/HDD/

NAV — IF EQUIPPED . . . . . . . . . . . . . . . . . . .353

▫ Operating Instructions (Voice Command

System) — If Equipped . . . . . . . . . . . . . . . . .353

▫ Operating Instructions (Uconnect® Phone) —

If Equipped. . . . . . . . . . . . . . . . . . . . . . . . . .353

䡵 Uconnect® 130 . . . . . . . . . . . . . . . . . . . . . . . .354

▫ Operating Instructions — Radio Mode. . . . . . .354
▫ Operation Instructions — CD MODE For

CD And MP3 Audio Play . . . . . . . . . . . . . . . .357

▫ Notes on Playing MP3 Files . . . . . . . . . . . . . .359
▫ Operation Instructions - Auxiliary Mode . . . . .362

䡵 Uconnect® 130 WITH SATELLITE RADIO . . . . .363

▫ Operating Instructions — Radio Mode. . . . . . .363

▫ Operation Instructions — CD MODE for

CD and MP3 Audio Play . . . . . . . . . . . . . . . .369

▫ Notes On Playing MP3 Files . . . . . . . . . . . . . .371
▫ LIST Button (CD Mode for MP3 Play) . . . . . . .374
▫ INFO Button (CD Mode for MP3 Play) . . . . . .375
▫ Uconnect® (Satellite Radio) — If Equipped . . .375
▫ Operating Instructions (Uconnect® Phone) —

If Equipped. . . . . . . . . . . . . . . . . . . . . . . . . .380

䡵 iPod®/USB/MP3 CONTROL —

IF EQUIPPED . . . . . . . . . . . . . . . . . . . . . . . . .380

▫ Connecting The iPod® Or External USB

Device . . . . . . . . . . . . . . . . . . . . . . . . . . . . .381

▫ Using This Feature. . . . . . . . . . . . . . . . . . . . .382
▫ Controlling The iPod® Or External USB

Device Using Radio Buttons . . . . . . . . . . . . . .383

308

UNDERSTANDING YOUR INSTRUMENT PANEL

▫ Play Mode . . . . . . . . . . . . . . . . . . . . . . . . . .383
▫ List Or Browse Mode . . . . . . . . . . . . . . . . . . .385
▫ Bluetooth Streaming Audio (BTSA) . . . . . . . . .387

䡵 UCONNECT® MULTIMEDIA — VIDEO

ENTERTAINMENT SYSTEM (VES™) — If
Equipped. . . . . . . . . . . . . . . . . . . . . . . . . . . . .388

▫ Getting Started . . . . . . . . . . . . . . . . . . . . . . .388
▫ Blu-ray Player . . . . . . . . . . . . . . . . . . . . . . . .389
▫ Play Video Games . . . . . . . . . . . . . . . . . . . . .390
▫ Listen To An Audio Source On Channel 2

While A Video Is Playing On Channel 1. . . . . .393

▫ Dual Video Screen . . . . . . . . . . . . . . . . . . . . .395
▫ Play A DVD Using The Touch-Screen Radio . . .395

▫ Play A DVD Using The VES™ Player

(If Equipped). . . . . . . . . . . . . . . . . . . . . . . . .398

▫ Play A Blu-ray Disc Using The Blu-ray

Player (If Equipped). . . . . . . . . . . . . . . . . . . .401

▫ Listen To An Audio Source While A Video

Is Playing . . . . . . . . . . . . . . . . . . . . . . . . . . .403

▫ Important Notes For Dual Video Screen

System . . . . . . . . . . . . . . . . . . . . . . . . . . . . .405

▫ VES™ Remote Control – If Equipped . . . . . . .406
▫ Blu-ray Player Remote Control –

If Equipped. . . . . . . . . . . . . . . . . . . . . . . . . .409

▫ Remote Control Storage . . . . . . . . . . . . . . . . .411
▫ Locking The Remote Control . . . . . . . . . . . . .412
▫ Replacing The Remote Control Batteries. . . . . .412

4

UNDERSTANDING YOUR INSTRUMENT PANEL

309

▫ Headphones Operation . . . . . . . . . . . . . . . . .412
▫ Blu-ray Headphones Operation . . . . . . . . . . . .413
▫ Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . .414
▫ Replacing The Headphone Batteries. . . . . . . . .415
▫ Unwired® Stereo Headphone Lifetime

Limited Warranty . . . . . . . . . . . . . . . . . . . . .416

▫ System Information . . . . . . . . . . . . . . . . . . . .417
▫ Shared Modes . . . . . . . . . . . . . . . . . . . . . . . .417
▫ Information Mode Display . . . . . . . . . . . . . . .418
▫ Numeric Keypad Menu . . . . . . . . . . . . . . . . .419
▫ Station List Menu . . . . . . . . . . . . . . . . . . . . .420
▫ Disc Menu . . . . . . . . . . . . . . . . . . . . . . . . . .421
▫ Display Settings. . . . . . . . . . . . . . . . . . . . . . .421

▫ Listening To Audio With The Screen Closed . . .422
▫ Disc Formats . . . . . . . . . . . . . . . . . . . . . . . . .422
▫ Display. . . . . . . . . . . . . . . . . . . . . . . . . . . . .427
▫ Product Agreement . . . . . . . . . . . . . . . . . . . .432

䡵 STEERING WHEEL AUDIO CONTROLS —

IF EQUIPPED . . . . . . . . . . . . . . . . . . . . . . . . .435

▫ Radio Operation . . . . . . . . . . . . . . . . . . . . . .436
▫ CD Player. . . . . . . . . . . . . . . . . . . . . . . . . . .436

䡵 CD/DVD/BLU-RAY DISC MAINTENANCE . . .436
䡵 RADIO OPERATION AND MOBILE

PHONES . . . . . . . . . . . . . . . . . . . . . . . . . . . .437

䡵 CLIMATE CONTROLS . . . . . . . . . . . . . . . . . . .437

▫ Manual Heating And Air Conditioning

System — If Equipped . . . . . . . . . . . . . . . . .437

310

UNDERSTANDING YOUR INSTRUMENT PANEL

▫ Rear Manual Climate Control —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . .443

▫ Automatic Temperature Control (ATC) —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . .446

▫ Summer Operation . . . . . . . . . . . . . . . . . . . .458
▫ Winter Operation. . . . . . . . . . . . . . . . . . . . . .458

▫ Vacation/Storage . . . . . . . . . . . . . . . . . . . . .458
▫ Window Fogging . . . . . . . . . . . . . . . . . . . . .459
▫ Outside Air Intake . . . . . . . . . . . . . . . . . . . . .459
▫ A/C Air Filter . . . . . . . . . . . . . . . . . . . . . . .459
▫ Operating Tips Chart . . . . . . . . . . . . . . . . . . .460

4

UNDERSTANDING YOUR INSTRUMENT PANEL

311

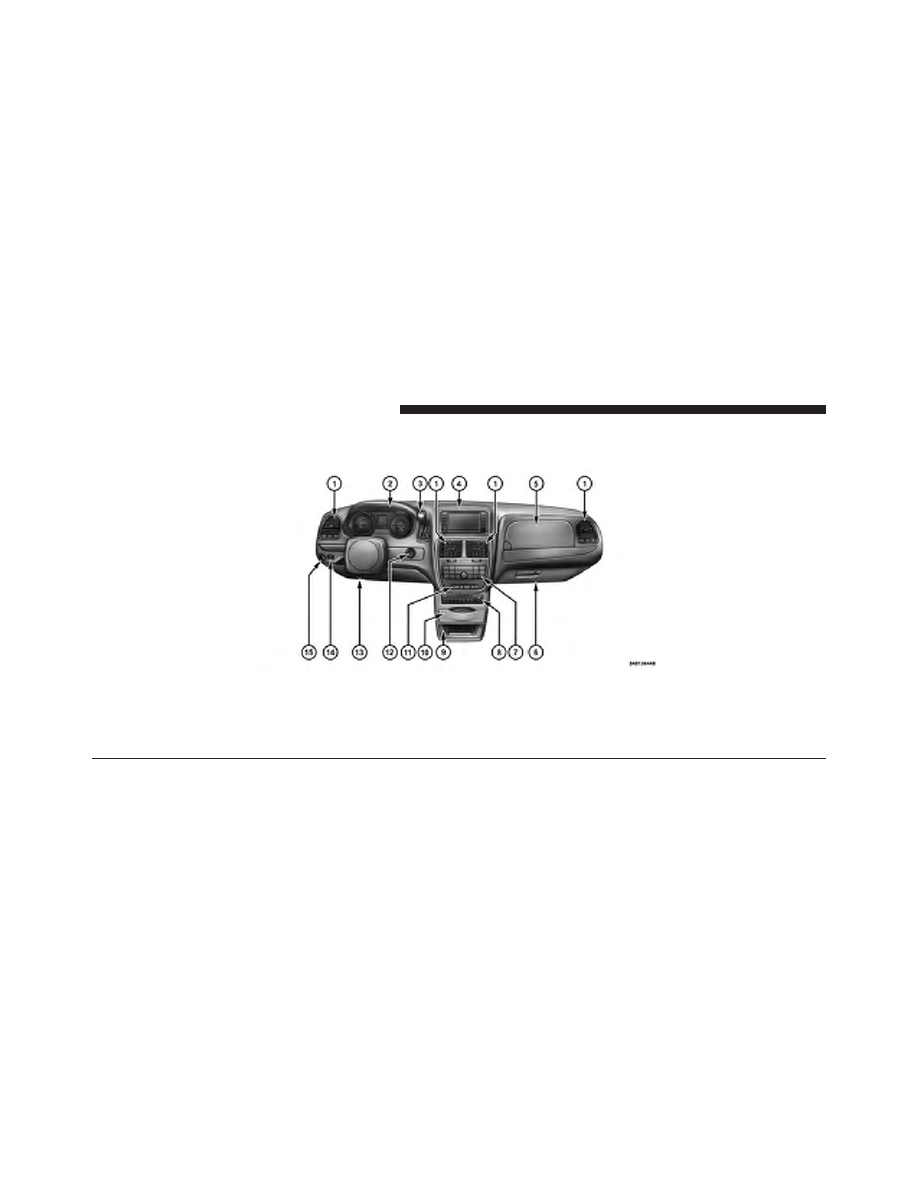

INSTRUMENT PANEL FEATURES

1 — Air Vents

5 — Upper Glove Compartment 9 — Storage Bin

13 — Hood Release

2 — Instrument Cluster

6 — Lower Glove Compart-
ment

10 — Cup Holders

14 — Dimmer Switch

3 — Shift Lever

7 — Climate Controls

11 — Switch Bank

15 — Headlight Switch

4 — Radio

8 — DVD – If Equipped

12 — Ignition Switch

312

UNDERSTANDING YOUR INSTRUMENT PANEL

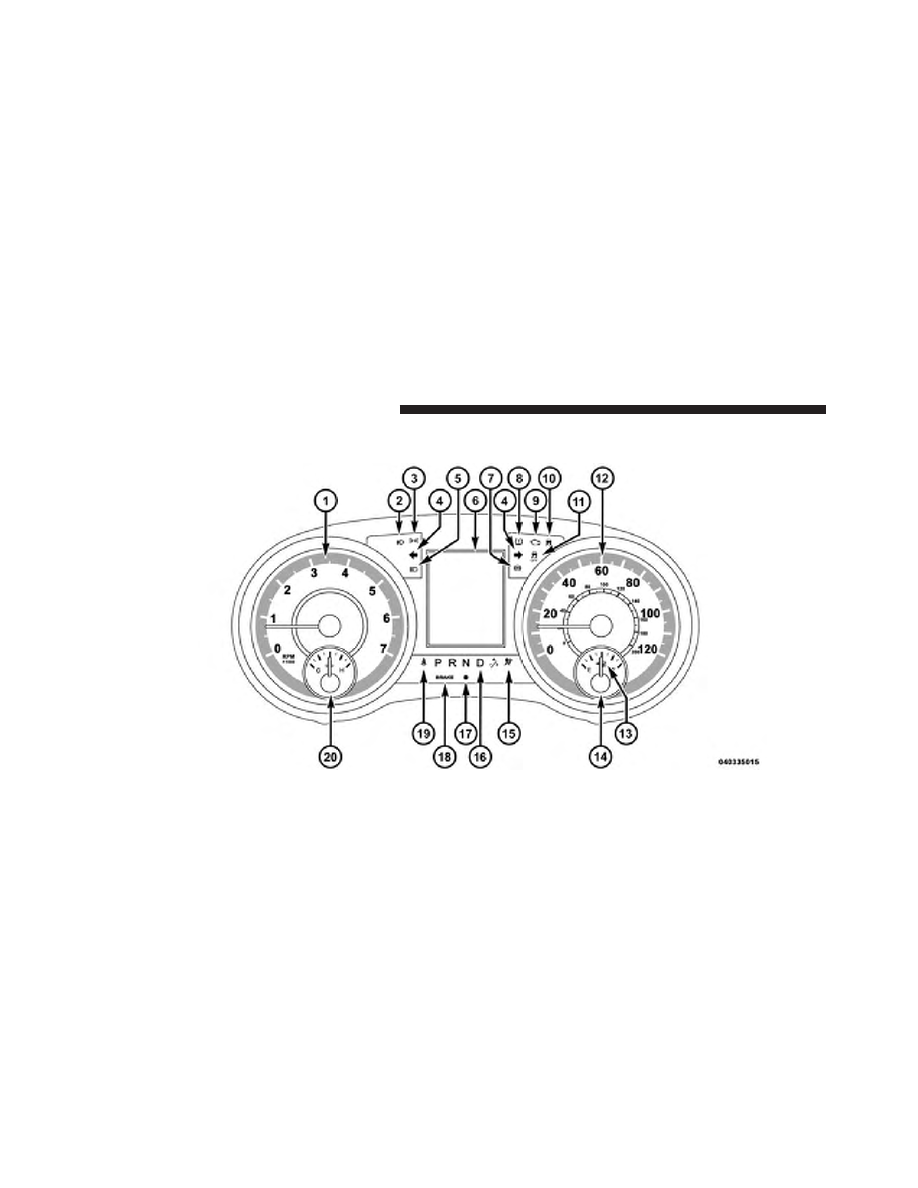

INSTRUMENT CLUSTER — BASE

4

UNDERSTANDING YOUR INSTRUMENT PANEL

313

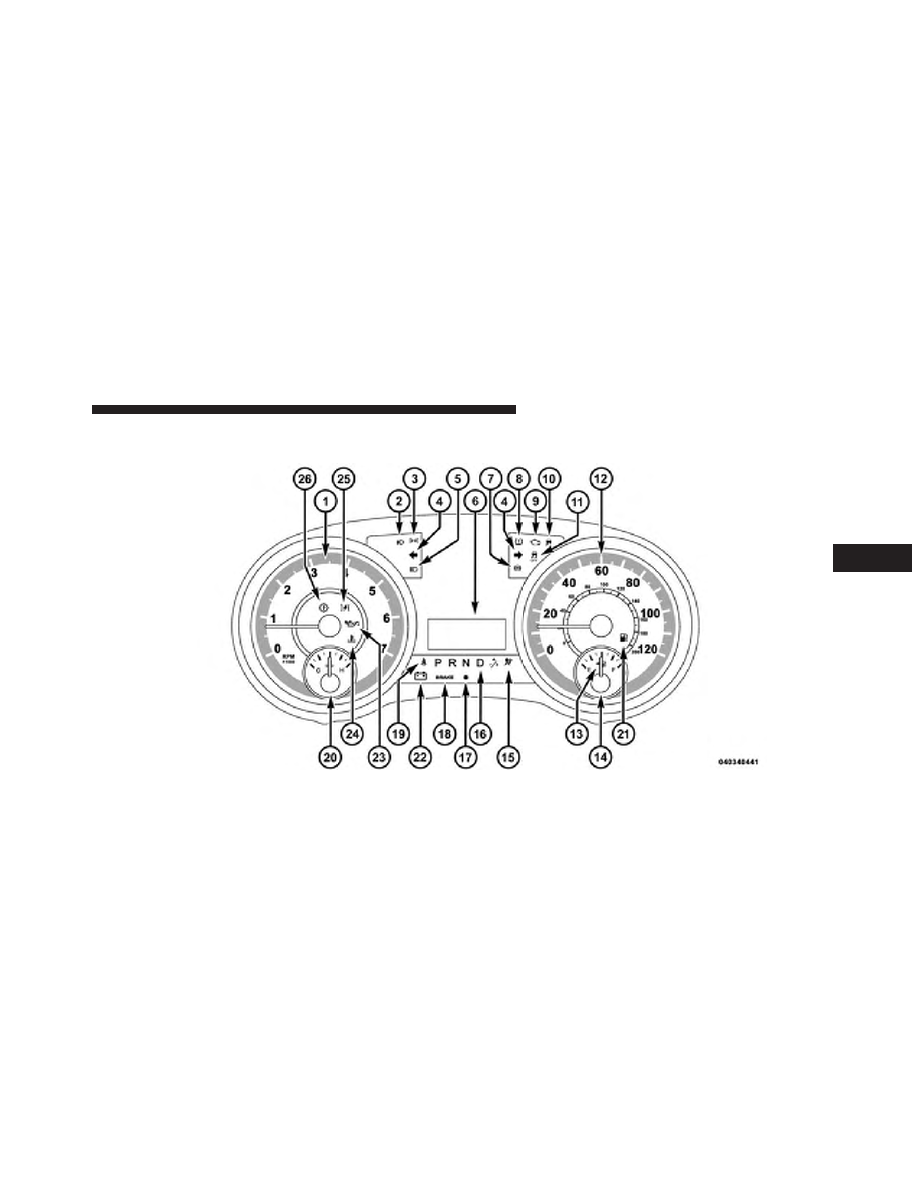

INSTRUMENT CLUSTER — PREMIUM

314

UNDERSTANDING YOUR INSTRUMENT PANEL

INSTRUMENT CLUSTER DESCRIPTIONS

1. Tachometer

This gauge measures engine revolutions per minute
(RPM x 1000). Before the pointer reaches the red area,
ease up on the accelerator to prevent engine damage.

2. Front Fog Light Indicator — If Equipped

This indicator will illuminate when the front fog
lights are on.

3. Park/Headlight ON Indicator — If Equipped

This indicator will illuminate when the park
lights or headlights are turned on.

4. Turn Signal Indicators

The arrow will flash with the exterior turn signal
when the turn signal lever is operated.

If the vehicle is driven more than 1 mile (1.6 km) with
either turn signal on, a continuous chime will sound to
alert you to turn the signal off. If either indicator flashes
at a rapid rate, check for a defective outside light bulb.

5. High Beam Indicator

This indicator shows that the high beam head-
lights are on. Push the multifunction lever for-

ward to switch the headlights to high beam, and pull
toward yourself (normal position) to return to low beam.

6. Odometer Display / Electronic Vehicle Information
Center (EVIC) Display — If Equipped

Odometer Display / Trip Odometer Display

The odom-

eter display shows the total distance the vehicle has been
driven.

U.S. Federal regulations require that upon transfer of
vehicle ownership, the seller certify to the purchaser the
correct mileage that the vehicle has been driven. If your

4

UNDERSTANDING YOUR INSTRUMENT PANEL

315

odometer needs to be repaired or serviced, the repair
technician should leave the odometer reading the same
as it was before the repair or service. If s/he cannot do so,
then the odometer must be set at zero, and a sticker must
be placed in the door jamb stating what the mileage was
before the repair or service. It is a good idea for you to
make a record of the odometer reading before the repair/
service, so that you can be sure that it is properly reset, or
that the door jamb sticker is accurate if the odometer
must be reset at zero.

This also displays Trip A and Trip B, DTE, MPG or
L/100km, OAT (Outside Air Temperature) information to
Base Cluster, use STEP and RESET button (on steering
wheel) to access or reset the display.

Message Display Area

When the appropriate conditions exist, the following
odometer messages will display:

door

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Door Ajar

gATE

. . . . . . . . . . . . . . . . . . . . . . . . . . Liftgate Ajar

LoW tirE

. . . . . . . . . . . . . . . . . . . . Low Tire Pressure

gASCAP

. . . . . . . . . . . . . . . . . . . . . . Fuel Cap Fault

noFUSE

. . . . . . . . . . . . . . . . . . . . . . . . . . Fuse Fault

CHAngE OIL

. . . . . . . . . . . . . . Oil Change Required

LoCOOL

. . . . . . . . . . . . . . . . . . . . . . . Low Coolant

316

UNDERSTANDING YOUR INSTRUMENT PANEL

NOTE:

Some of the above warnings will be displayed in

the Electronic Vehicle Information Center Display Area
located in the instrument cluster.

Refer to ”Electronic Vehicle Information Center (EVIC)
Display — If Equipped” for further information.

LoW tirE

When the appropriate condition exists, the odometer
display will toggle between LoW and tirE for three
cycles.

gASCAP

If the vehicle diagnostic system determines that the fuel
filler cap is loose, improperly installed, or damaged, a
“gASCAP” message will display in the odometer display
area. Tighten the fuel filler cap properly and press the
STEP button on the steering wheel to turn off the
message. If the problem continues, the message will
appear the next time the vehicle is started.

noFUSE

If the vehicle diagnostic system determines that the
Ignition Off Draw (IOD) fuse is improperly installed, or
damaged, a “noFUSE” message will display in the odom-
eter display area. For further information on fuses and
fuse locations refer to “Fuses” in “Maintaining Your
Vehicle”.

CHAngE OIL

Your vehicle is equipped with an engine oil change
indicator system. The CHAngE OIL message will flash in
the instrument cluster odometer for approximately 12
seconds, after a single chime has sounded, to indicate the
next scheduled oil change interval. The engine oil change
indicator system is duty cycle-based, which means the
engine oil change interval may fluctuate dependent upon
your personal driving style.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

317

Unless reset, this message will continue to display each
time you turn the ignition switch to the ON/RUN
position. To turn off the message temporarily, press and
release the STEP button on the steering wheel. To reset
the oil change indicator system (after performing the
scheduled maintenance), perform the following steps.

1. Turn the ignition switch to the ON/RUN position (do
not start the engine).

2. Fully depress the accelerator pedal, slowly, three times
within 10 seconds.

3. Turn the ignition switch to the OFF/LOCK position.

NOTE:

If the indicator message illuminates when you

start the engine, the oil change indicator system did not
reset. If necessary, repeat these steps.

Electronic Vehicle Information Center (EVIC) Display —
If Equipped

The Electronic Vehicle Information Center (EVIC) fea-
tures a driver-interactive display that is located in the
instrument cluster. For further information, refer to
“Electronic Vehicle Information Center (EVIC)”.

7. Anti-Lock Brake (ABS) Light

This light monitors the Anti-Lock Brake System
(ABS). The light will turn on when the ignition
switch is turned to the ON/RUN position and
may stay on for as long as four seconds.

If the ABS light remains on or turns on while driving, it
indicates that the Anti-Lock portion of the brake system
is not functioning and that service is required. However,
the conventional brake system will continue to operate
normally if the BRAKE warning light is not on.

318

UNDERSTANDING YOUR INSTRUMENT PANEL

If the ABS light is on, the brake system should be serviced
as soon as possible to restore the benefits of Anti-Lock
brakes. If the ABS light does not turn on when the
ignition switch is turned to the ON/RUN position, have
the light inspected by an authorized dealer.

8. Tire Pressure Monitoring Telltale Light — If Equipped

Each tire, including the spare (if provided),
should be checked monthly when cold and in-
flated to the inflation pressure recommended by
the vehicle manufacturer on the vehicle placard

or tire inflation pressure label. (If your vehicle has tires of
a different size than the size indicated on the vehicle
placard or tire inflation pressure label, you should deter-
mine the proper tire inflation pressure for those tires.)
As an added safety feature, your vehicle has been
equipped with a Tire Pressure Monitoring System (TPMS)
that illuminates a low tire pressure telltale when one or

more of your tires is significantly under-inflated. Accord-
ingly, when the low tire pressure telltale illuminates, you
should stop and check your tires as soon as possible, and
inflate them to the proper pressure. Driving on a signifi-
cantly under-inflated tire causes the tire to overheat and
can lead to tire failure. Under-inflation also reduces fuel
efficiency and tire tread life, and may affect the vehicle’s
handling and stopping ability.

Please note that the TPMS is not a substitute for proper
tire maintenance, and it is the driver’s responsibility to
maintain correct tire pressure, even if under-inflation has
not reached the level to trigger illumination of the TPMS
low tire pressure telltale.

Your vehicle has also been equipped with a TPMS
malfunction indicator to indicate when the system is not
operating properly. The TPMS malfunction indicator is
combined with the low tire pressure telltale. When the
system detects a malfunction, the telltale will flash for
approximately one minute and then remain continuously

4

UNDERSTANDING YOUR INSTRUMENT PANEL

319

illuminated. This sequence will continue upon subse-
quent vehicle start-ups as long as the malfunction exists.
When the malfunction indicator is illuminated, the sys-
tem may not be able to detect or signal low tire pressure
as intended. TPMS malfunctions may occur for a variety
of reasons, including the installation of replacement or
alternate tires or wheels on the vehicle that prevent the
TPMS from functioning properly. Always check the
TPMS malfunction telltale after replacing one or more
tires or wheels on your vehicle, to ensure that the
replacement or alternate tires and wheels allow the TPMS
to continue to function properly.

CAUTION!

The TPMS has been optimized for the original
equipment tires and wheels. TPMS pressures and
warning have been established for the tire size
equipped on your vehicle. Undesirable system opera-
tion or sensor damage may result when using re-
placement equipment that is not of the same size,
type, and/or style. Aftermarket wheels can cause
sensor damage. Do not use tire sealant from a can or
balance beads if your vehicle is equipped with a
TPMS, as damage to the sensors may result.

320

UNDERSTANDING YOUR INSTRUMENT PANEL

9. Malfunction Indicator Light (MIL)

The Malfunction Indicator Light (MIL) is part of
an onboard diagnostic system, called OBD, that
monitors engine and automatic transmission con-

trol systems. The light will illuminate when the key is in
the ON/RUN position, before engine start. If the bulb
does not come on when turning the key from OFF to
ON/RUN, have the condition checked promptly.

Certain conditions, such as a loose or missing gas cap,
poor fuel quality, etc., may illuminate the MIL after
engine start. The vehicle should be serviced if the light
stays on through several of your typical driving cycles. In
most situations, the vehicle will drive normally and will
not require towing.

CAUTION!

Prolonged driving with the Malfunction Indicator
Light (MIL) on could cause damage to the engine
control system. It also could affect fuel economy and
drivability. If the MIL is flashing, severe catalytic
converter damage and power loss will soon occur.
Immediate service is required.

WARNING!

A malfunctioning catalytic converter, as referenced
above, can reach higher temperatures than in normal
operating conditions. This can cause a fire if you
drive slowly or park over flammable substances such
as dry plants, wood, cardboard, etc. This could result
in death or serious injury to the driver, occupants or
others.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

321

10. Electronic Stability Control (ESC) Activation/
Malfunction Indicator Light — If Equipped

The “ESC Activation/Malfunction Indicator
Light” in the instrument cluster will come on
when the ignition switch is turned to the
ON/RUN position. It should go out with the

engine running. If the “ESC Activation/Malfunction In-
dicator Light” comes on continuously with the engine
running, a malfunction has been detected in the ESC
system. If this light remains on after several ignition
cycles, and the vehicle has been driven several miles
(kilometers) at speeds greater than 30 mph (48 km/h), see
your authorized dealer as soon as possible to have the
problem diagnosed and corrected.

NOTE:

• The “ESC Off Indicator Light” and the “ESC

Activation/Malfunction Indicator Light” come on mo-
mentarily each time the ignition switch is turned to
ON/RUN.

• Each time the ignition is turned to ON/RUN, the ESC

system will be ON, even if it was turned off previously.

• The ESC system will make buzzing or clicking sounds

when it is active. This is normal; the sounds will stop
when ESC becomes inactive following the maneuver
that caused the ESC activation.

322

UNDERSTANDING YOUR INSTRUMENT PANEL

11. Electronic Stability Control (ESC) OFF Indicator
Light — If Equipped

This light indicates the Electronic Stability Con-
trol (ESC) is off.

12. Speedometer

Indicates vehicle speed.

13. Fuel Door Reminder

The arrow in this symbol is a reminder that the
Fuel Filler Door is located on the left side of the
vehicle.

14. Fuel Gauge

The pointer shows the level of fuel in the fuel tank when
the ignition switch is in the ON/RUN position.

15. Air Bag Warning Light

This light will turn on for four to eight seconds
as a bulb check when the ignition switch is first
turned to ON/RUN. If the light is either not on
during starting, stays on, or turns on while

driving, have the system inspected at an authorized
dealer as soon as possible. Refer to “Occupant Restraints”
in “Things To Know Before Starting Your Vehicle” for
further information.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

323
