RAM C/V (2013 year). Manual - part 19

4. Push down on the rear of the console until it is seated

in the rear floor bracket.

5. Pull up on the console to be sure it is firmly latched.

WARNING!

In an accident, serious injury could result if the
removable floor console is not properly installed.
Always be sure the removable floor console is fully
latched.

Super Console — If Equipped

The Super Console contains multiple storage areas, front
lower pass through, top forward bin, top rearward bin
and rear pull out drawer.

The super console contains a pass through storage area
accessible for both the driver and front passenger.

The super console tambour doors are opened by pushing
down on the finger tabs and sliding the door. The front
tambour door slides forward, the rear tambour door
slides rearward.

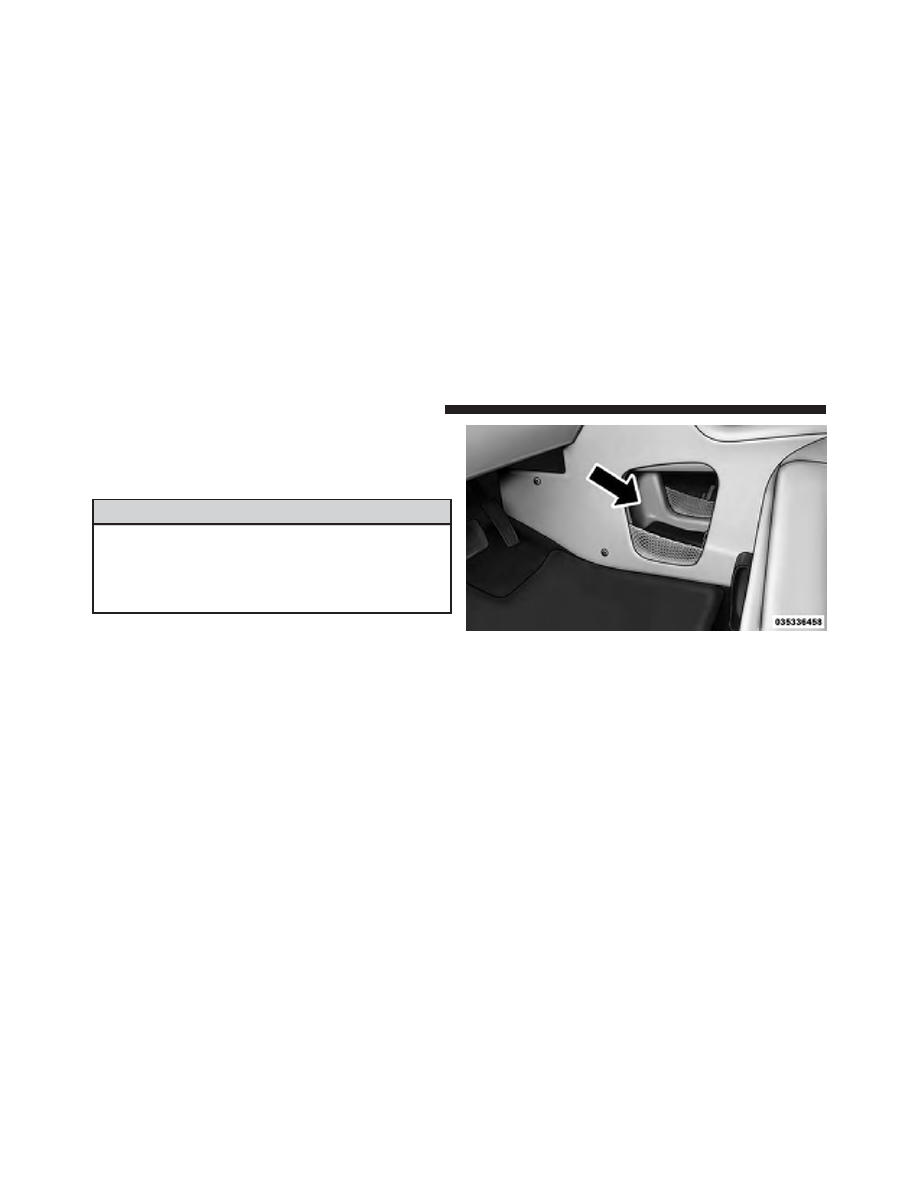

Front Lower Pass Through

292

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

The front cupholder light ring and pass through

lighting is controlled by a dimming switch located on the
instrument panel, refer to “Lights” in “Understanding
The Features Of Your Vehicle” for further information.

Located in the back of the super console is a storage
drawer and cupholders for the rear passengers.

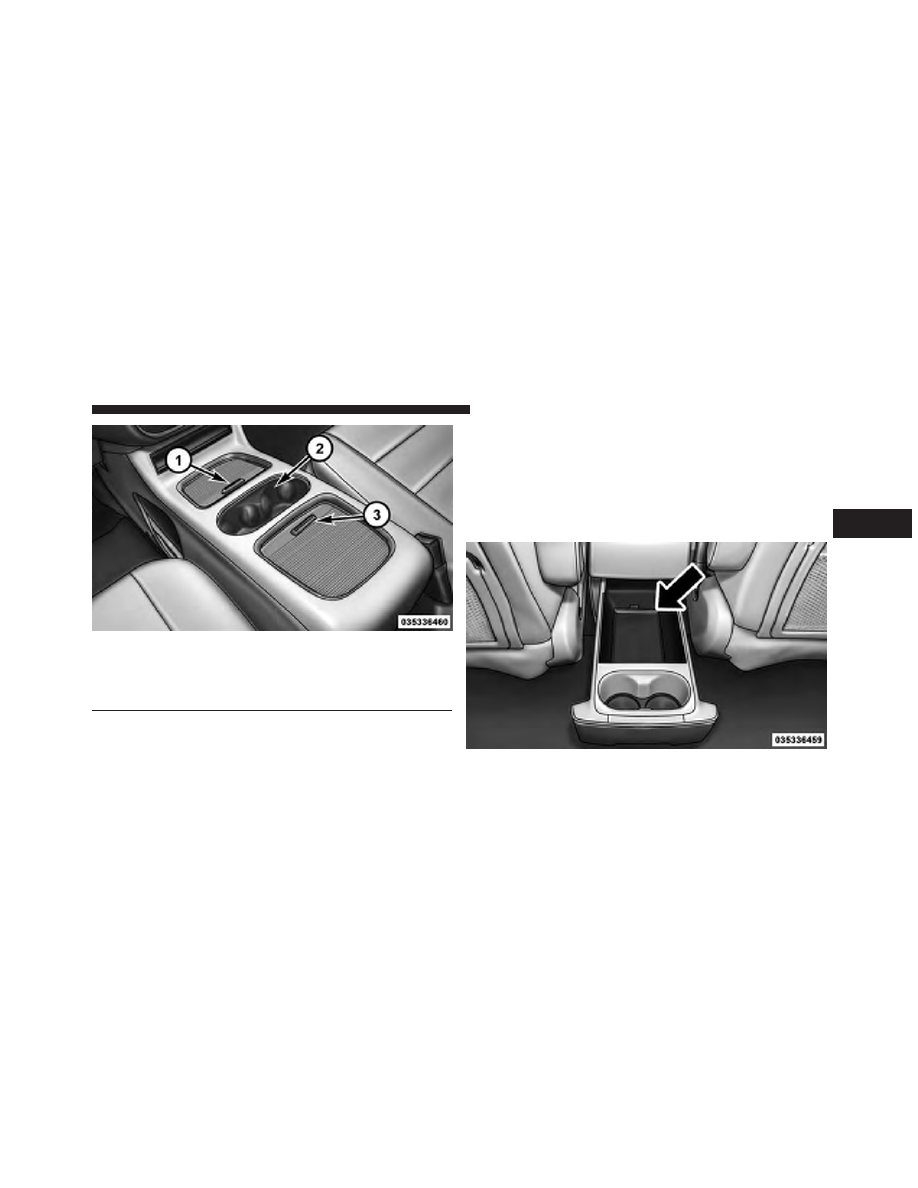

Super Console

1 — Front Sliding Tambour Door
2 — Cupholder Light Ring
3 — Rear Sliding Tambour Door

Rear Drawer Storage

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

293

RAM CARGO VAN FEATURES

Ram Cargo Van Load Floor

The Ram Cargo Van receives a structural aluminum rear
load floor. Two load floor options are available, the
standard floor with a flat aluminum surface and non skid
strips or an optional deluxe floor with a flat aluminum
surface and non skid strips, through-the-floor access to
three storage bins and four load floor tie downs.

WARNING!

Do not operate the vehicle with loose items stored on
the load floor. While driving or in an accident you
may experience abrupt stopping, rapid acceleration,
or sharp turns. Loose objects stored on the load floor
may move around with force and strike occupants,
resulting in serious or fatal injury.

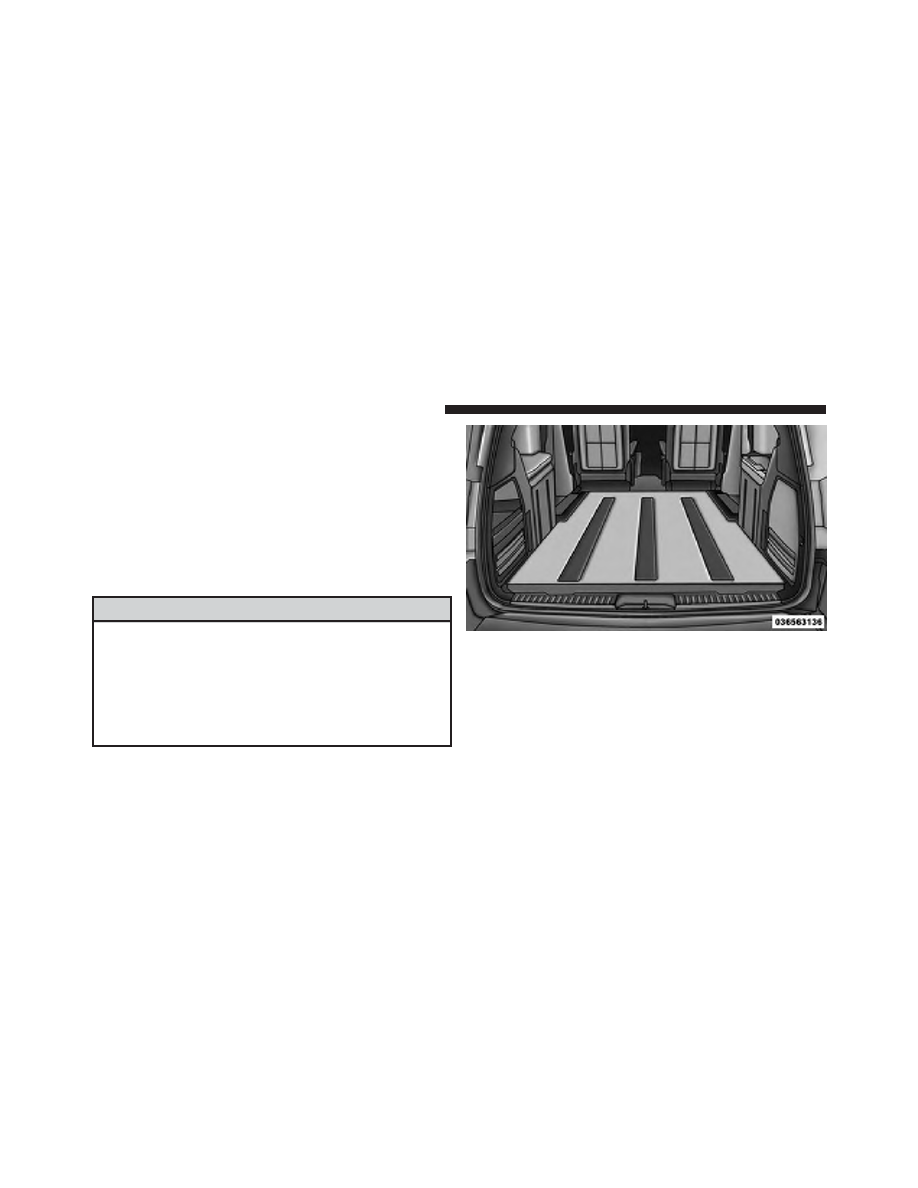

Standard Load Floor (Rear View)

294

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

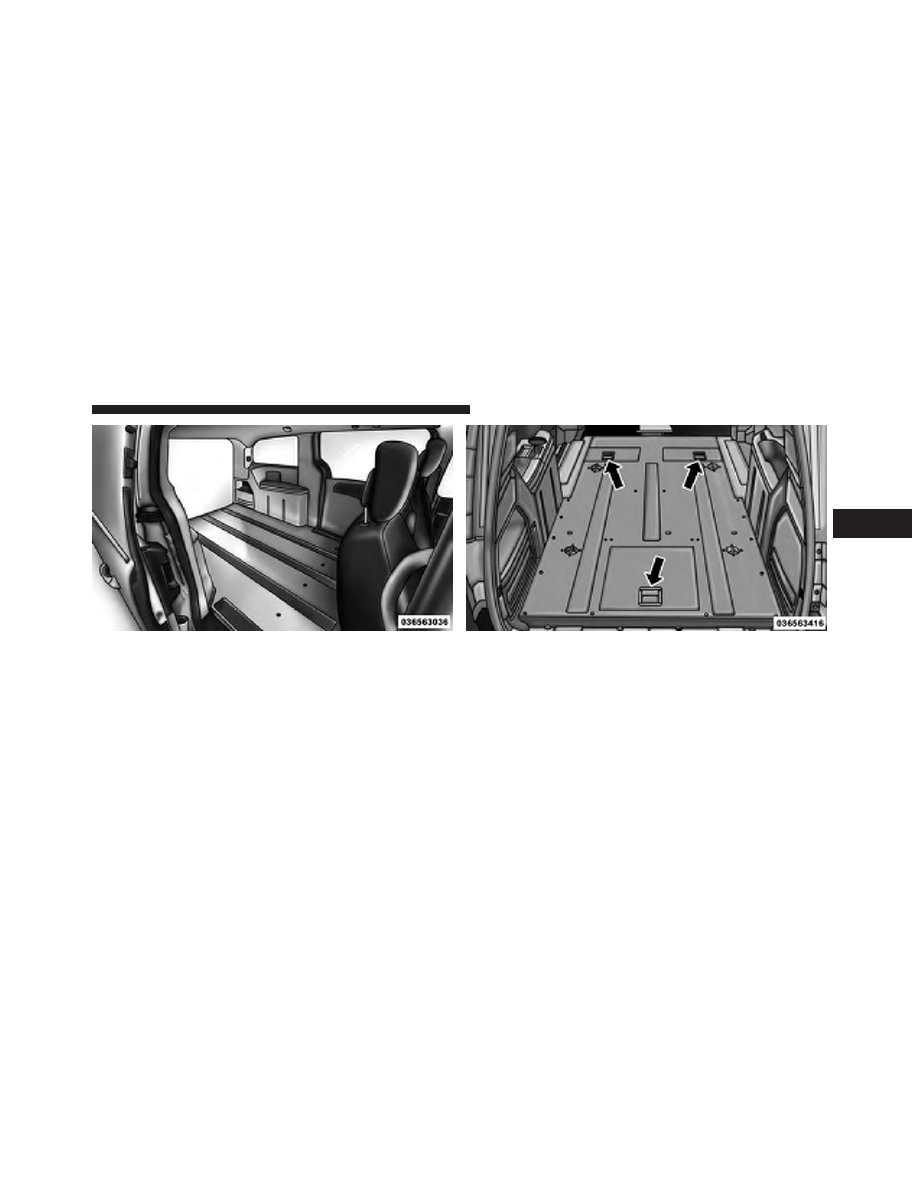

Standard Load Floor

Deluxe Load Floor Storage Bin Locations (Rear View)

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

295

REAR WINDOW FEATURES

Rear Window Defroster

The rear window defroster button is located on
the climate control (Mode) knob. Press this button

to turn on the rear window defroster and the heated
outside mirrors (if equipped). An indicator in the button
will illuminate when the rear window defroster is on. The
rear window defroster automatically turns off after ap-
proximately 10 minutes. For an additional five minutes of
operation, press the button a second time.

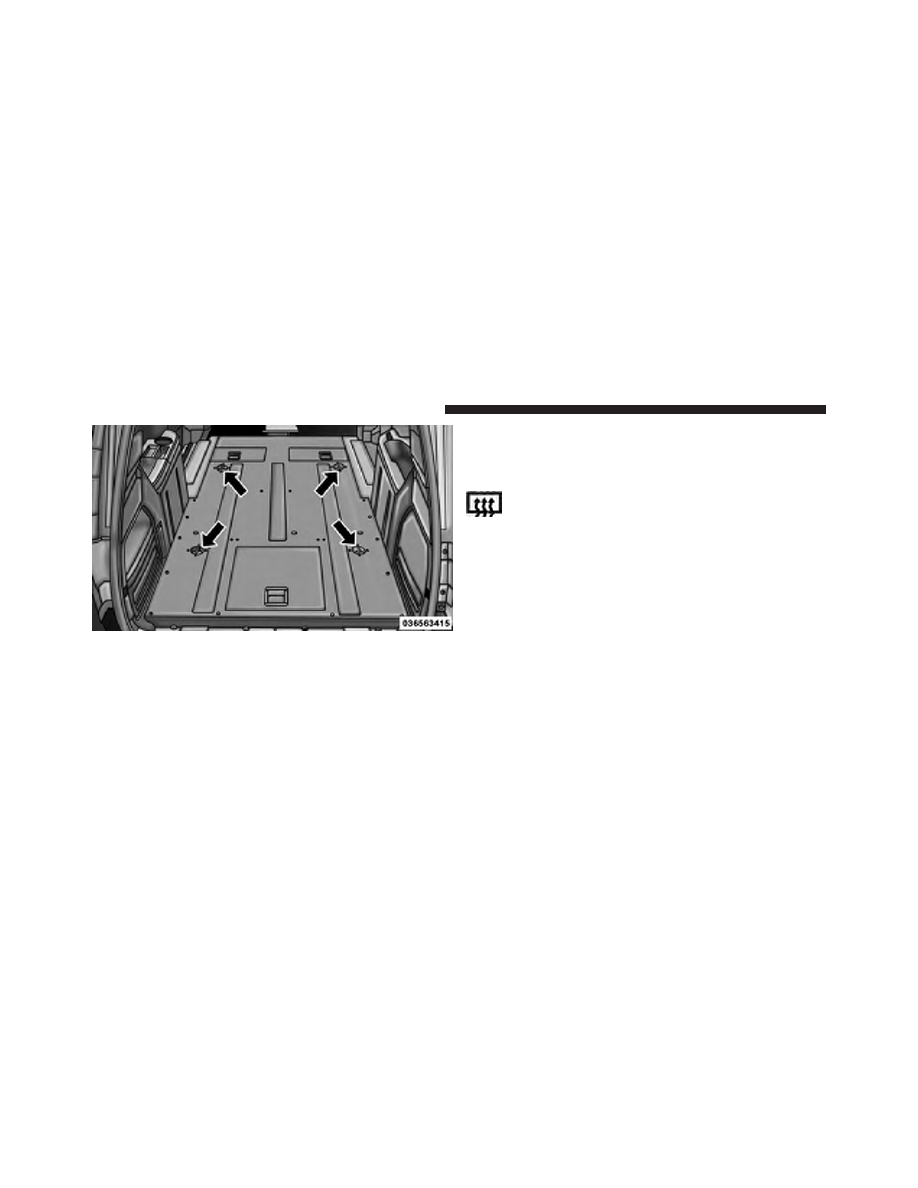

Deluxe Load Floor Tie Down Locations (Rear View)

296

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

• You can turn off the heated mirror feature at anytime

by pressing the rear window defroster switch a second
time.

• To prevent excessive battery drain, use the rear win-

dow defroster only when the engine is operating.

CAUTION!

Failure to follow these cautions can cause damage to
the heating elements:
• Use care when washing the inside of the rear

window. Do not use abrasive window cleaners on
the interior surface of the window. Use a soft cloth
and a mild washing solution, wiping parallel to the
heating elements. Labels can be peeled off after
soaking with warm water.

• Do not use scrapers, sharp instruments, or abrasive

window cleaners on the interior surface of the
window.

• Keep all objects a safe distance from the window.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

297

LOAD LEVELING SYSTEM — IF EQUIPPED

The automatic load leveling system will provide a level-
riding vehicle under most passenger and cargo loading
conditions.

A hydraulic pump contained within the shock absorbers
raises the rear of the vehicle to the correct height. It takes
approximately 1 mile (1.6 km) of driving for the leveling
to complete depending on road surface conditions.

If the leveled vehicle is not moved for approximately 15
hours, the leveling system will bleed itself down. The
vehicle must be driven to reset the system.

ROOF LUGGAGE RACK — IF EQUIPPED

The crossbars on your vehicle are delivered stowed
within the roof rack side rails. If adding cargo, deploy the
crossbars. Distribute cargo weight evenly on the roof rack
crossbars, to maximum of 150 lbs (68 kg). The roof rack
does not increase the total load carrying capacity of the
vehicle. Be sure the total load of cargo inside the vehicle
plus that on the external rack does not exceed the
maximum vehicle load capacity.

298

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

The crossbars and side rails are designed to carry weight
on vehicles equipped with a luggage rack. The load must
not exceed 150 lbs (68 kg), and should be uniformly
distributed over the luggage rack crossbars.

NOTE:

• Crossbars are error-proofed and cannot be deployed or

stowed in the incorrect positions.

• To help control wind noise, stow the crossbars in the

side rails when they are not in use.

Deploying the Crossbars

To deploy the crossbars, completely loosen the thumb
screws at both ends of the crossbar and lift the crossbar
from its stowed position in the side rail. Repeat with
crossbar on the opposite side.

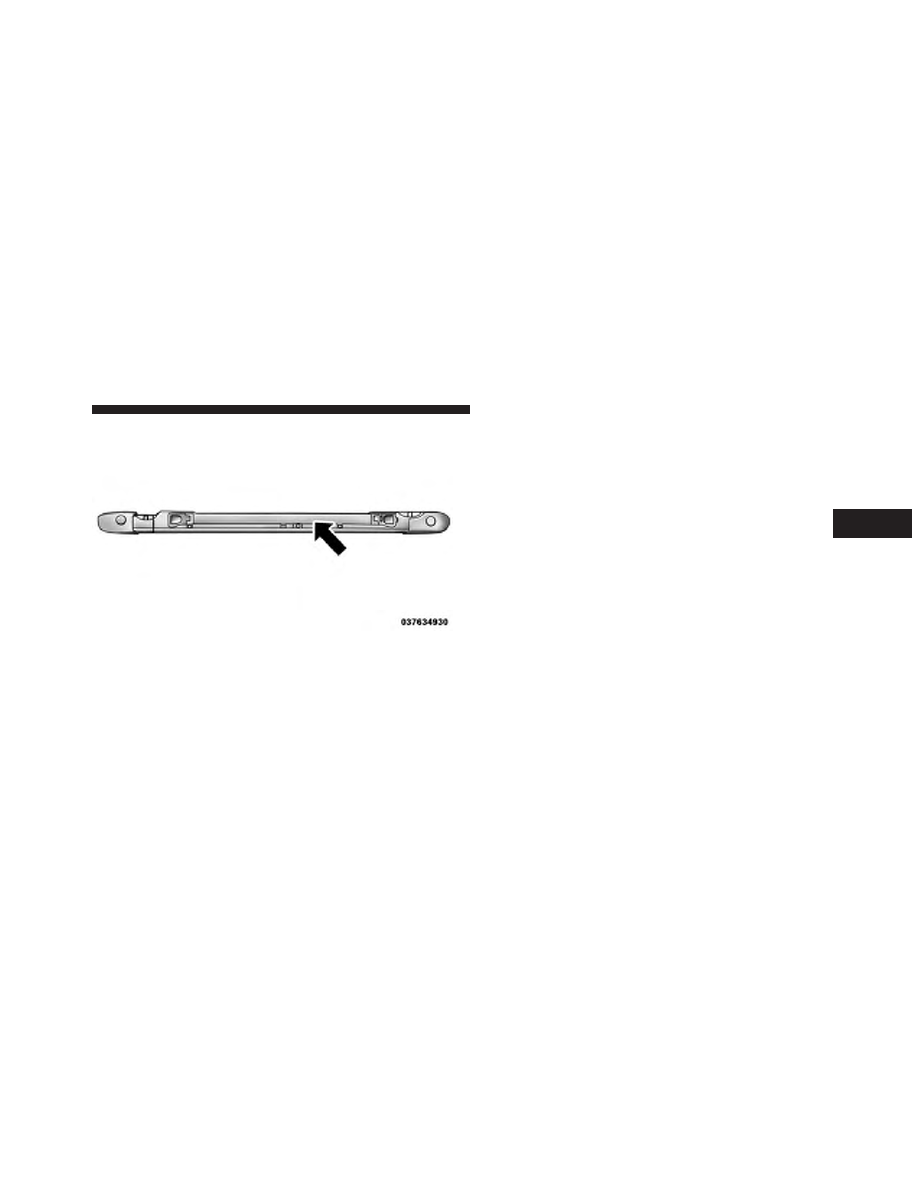

Crossbar Stowed In Side Rail

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

299

CAUTION!

Use care when removing and handling the crossbars
to prevent damage to the vehicle.

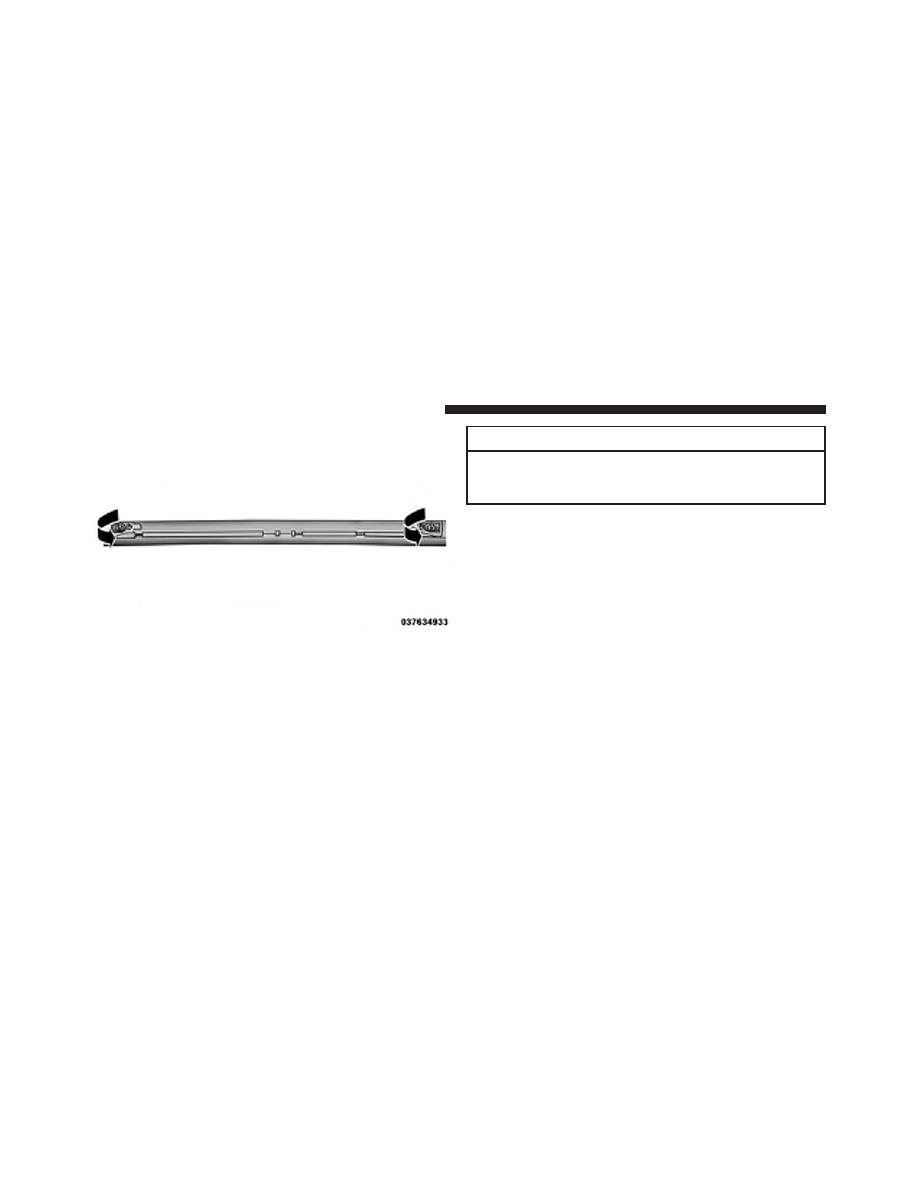

Bend the crossbar supports at each end, taking care to
keep hand clear of pivoting joint. Slide the thumb screw
down.

Loosening Crossbars

300

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Then, position the crossbars across the roof.

NOTE:

The crossbars are identical and can be placed in

any two of the three deploy positions.

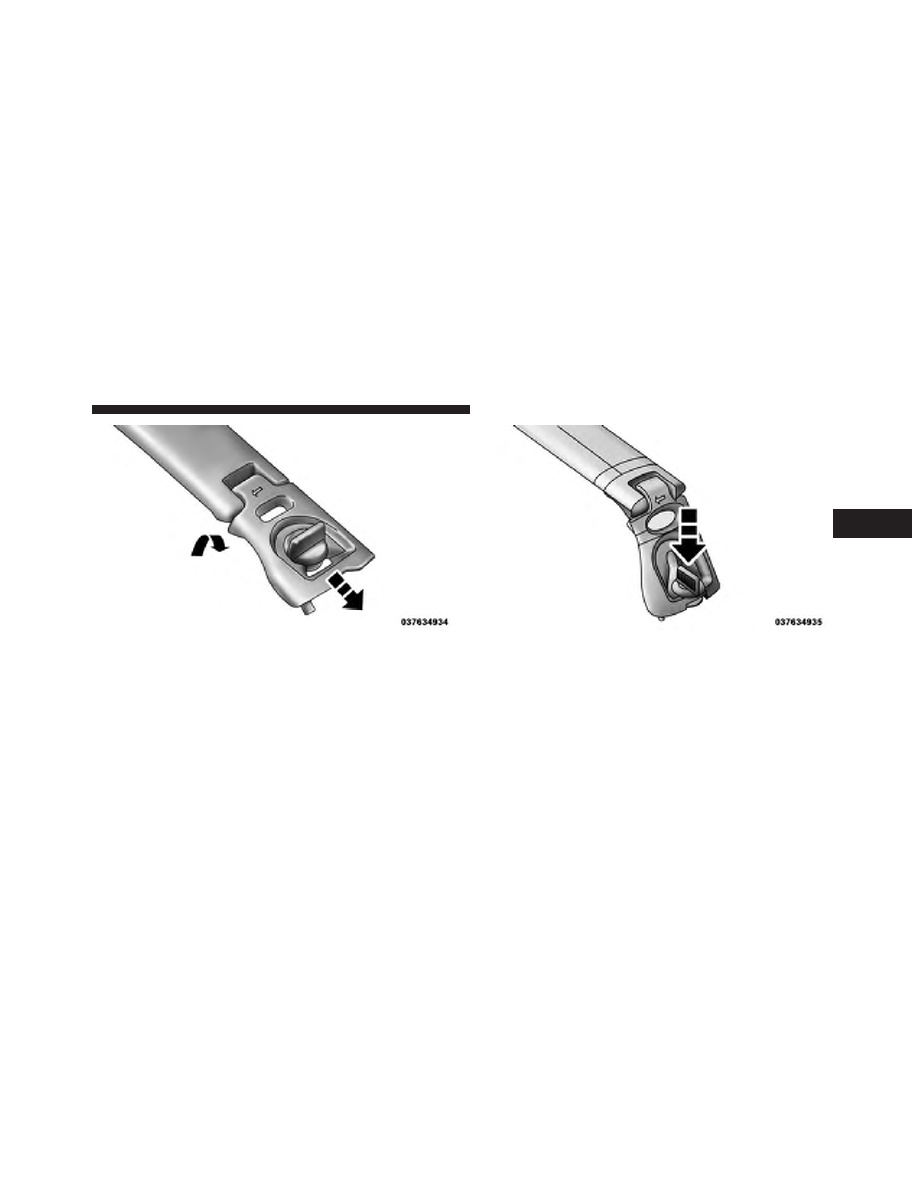

Stowed Position

Deployed Position

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

301

Make sure the directional arrows on the crossbars align
with the directional arrows on the side rails. Set the
crossbars into the deployed positions.

Once the crossbars are set into position, tighten the
thumb screws completely.

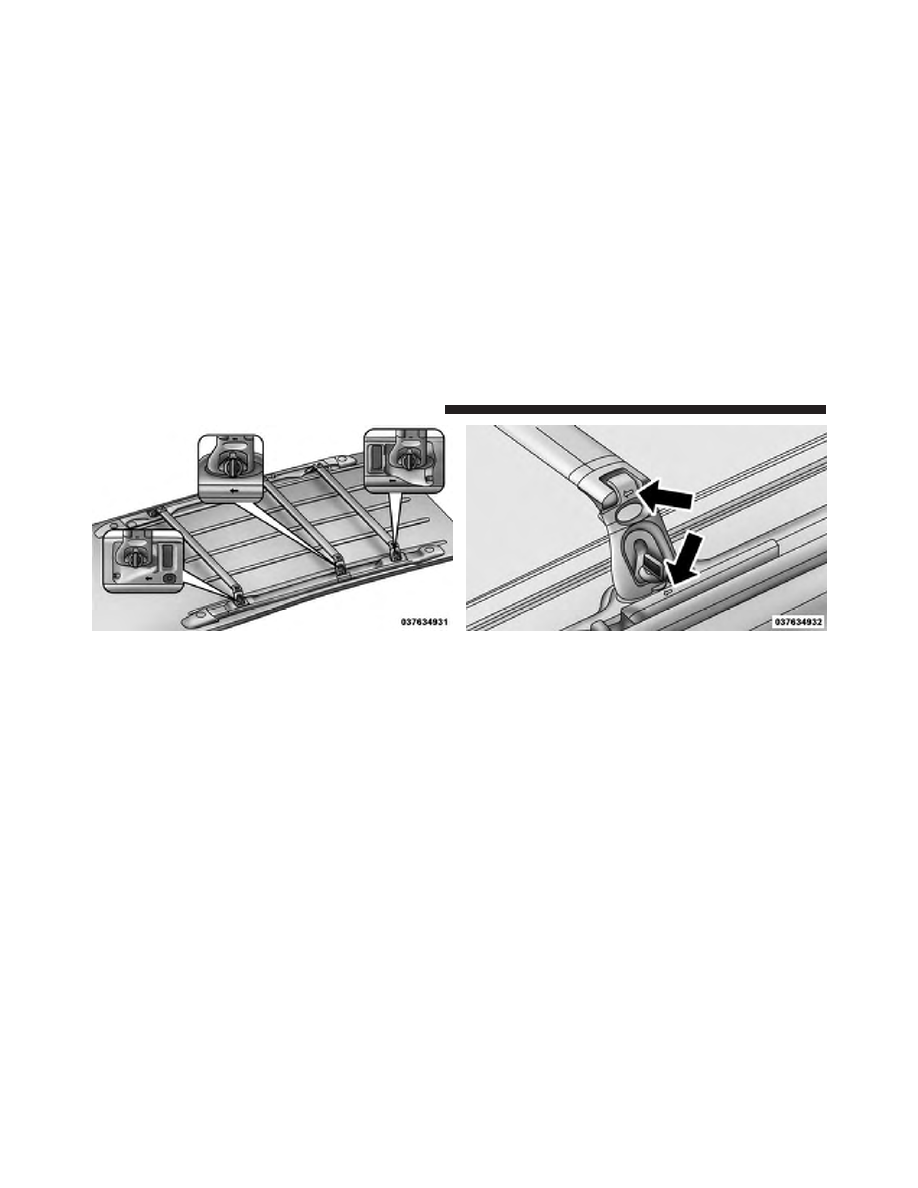

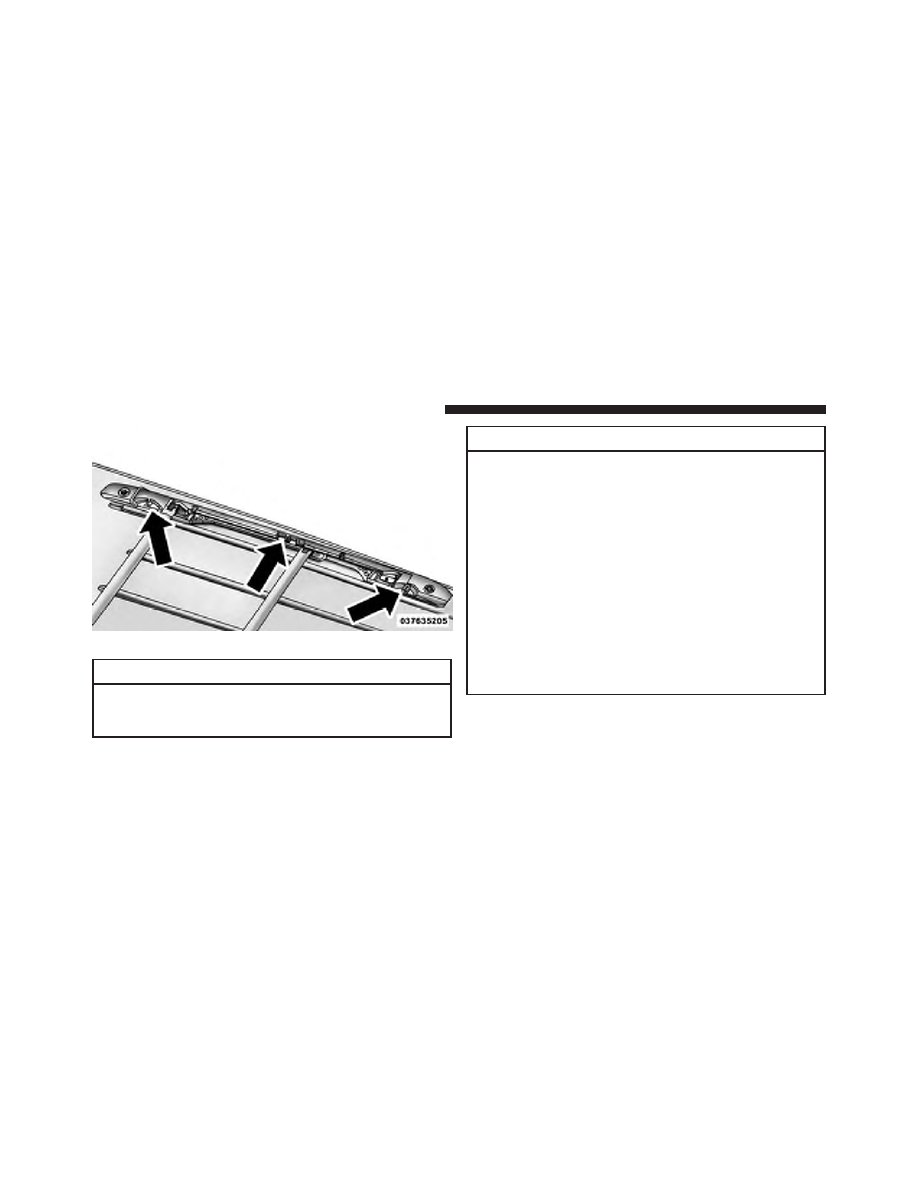

Deploy Positions – Choose Two Of Three

Crossbar To Side Rail Installation

302

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Stowing the Crossbars

Reverse the procedure to stow the crossbars, again,
taking care to keep hand clear of pivoting joint. Crossbars
are identical and can be stowed in either rail nest. Once
the crossbars are stowed, tighten the thumb screws
completely.

NOTE:

Load should always be secured to crossbars first,

with rail tie down loops used as additional securing
points if needed. Tie loops are intended as supplemen-
tary tie down points only. Do not use ratcheting mecha-
nisms with the tie loops.

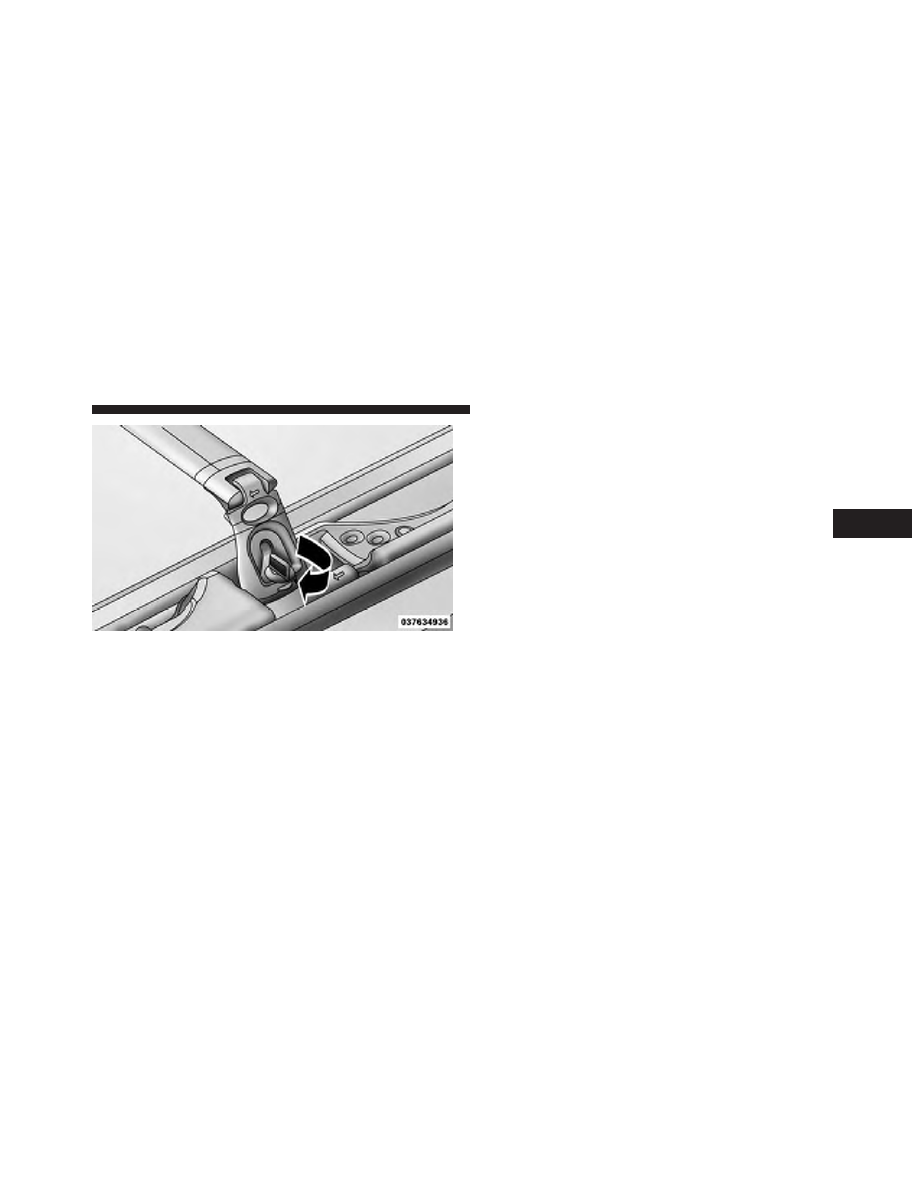

Tightening Crossbar

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

303

CAUTION!

• Check deployed crossbars frequently and retighten

thumb screws as necessary.

(Continued)

CAUTION! (Continued)

• To avoid damage to the roof rack and vehicle, do

not exceed the maximum roof rack load capacity of
150 lb (68 kg). Always distribute heavy loads as
evenly as possible and secure the load appropri-
ately.

• To prevent damage to the roof of your vehicle, DO

NOT carry any loads on the roof rack without the
crossbars deployed.

• The load should be secured and placed on top of

the crossbars, not directly on the roof. If it is
necessary to place the load on the roof, place a
blanket or other protective layer between the load
and the roof surface.

(Continued)

Rail Tie Loops

304

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

CAUTION! (Continued)

• Long loads which extend over the windshield, such

as wood panels or surfboards, or loads with large
frontal area should be secured to both the front and
rear of the vehicle.

• Travel at reduced speeds and turn corners carefully

when carrying large or heavy loads on the roof rack.
Wind forces, due to natural causes or nearby truck
traffic, can add sudden upward lift to a load. This is
especially true on large flat loads and may result in
damage to the cargo or your vehicle.

WARNING!

Cargo must be securely tied before driving your vehicle.
Improperly secured loads can fly off the vehicle, par-
ticularly at high speeds, resulting in personal injury or
property damage. Follow the roof rack cautions when
carrying cargo on your roof rack.

SUN SCREENS — IF EQUIPPED

Sun screens are available for second and third row
seating windows. The screens store in the sill trim panels,
and the tops of the windows are equipped with hooks
that the sun screens attach to when pulled out.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

305

Gently pull up on the tab to raise the sun screen.
Continue pulling the sun screen until the tab is near the
top of the window.

Once the screen is completely to the top of the window,
extend the top bar of the sun screen over the two hooks
attached to the top of the window.

To lower the sun screen, gently lift the tab upward to
disengage the hooks, and feed the screen back into the
base sill.

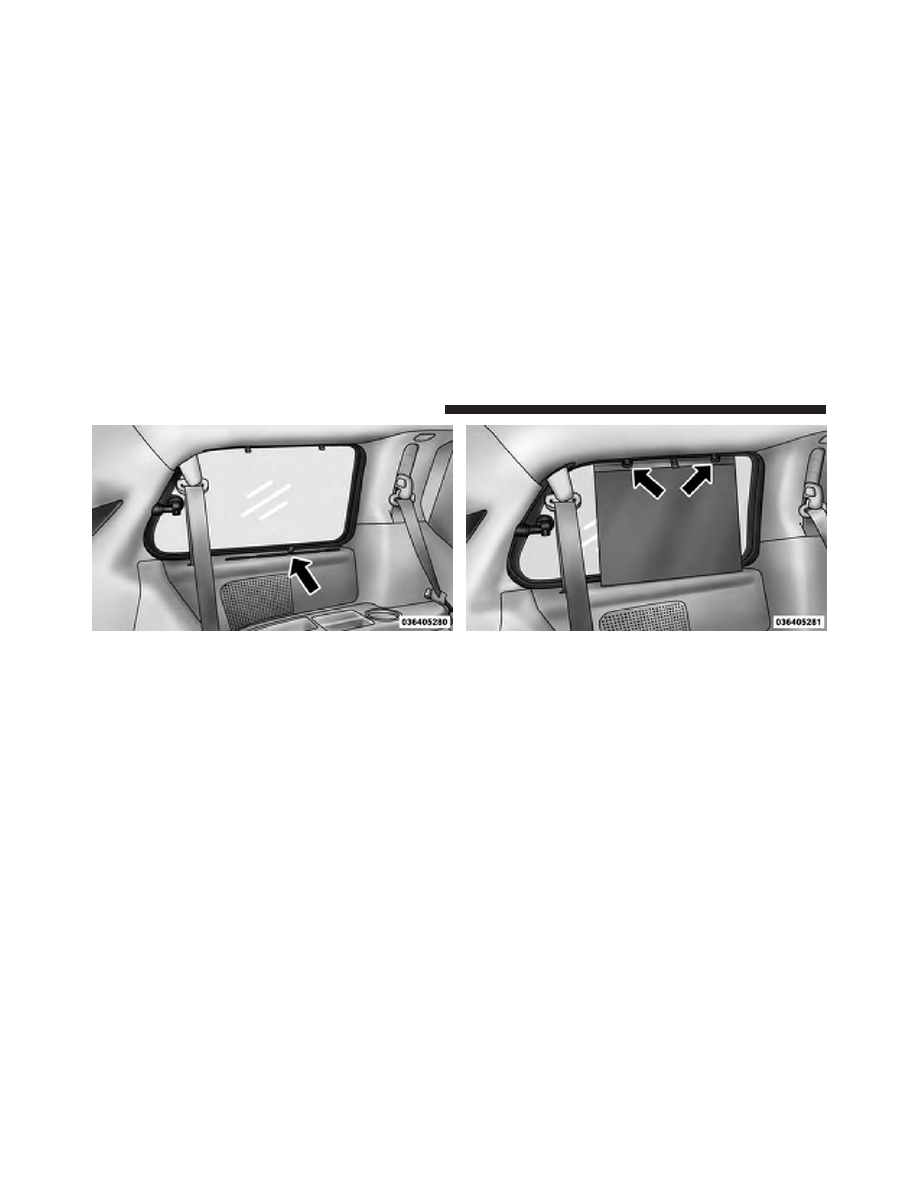

Sun Screen Retracted

Sun Screen Extended

306

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

UNDERSTANDING YOUR INSTRUMENT PANEL

CONTENTS

䡵 INSTRUMENT PANEL FEATURES . . . . . . . . . .312
䡵 INSTRUMENT CLUSTER — BASE . . . . . . . . . .313
䡵 INSTRUMENT CLUSTER — PREMIUM . . . . . . .314
䡵 INSTRUMENT CLUSTER DESCRIPTIONS . . . . .315
䡵 ELECTRONIC VEHICLE INFORMATION

CENTER (EVIC) — IF EQUIPPED . . . . . . . . . . .330

▫ Electronic Vehicle Information Center (EVIC)

Displays . . . . . . . . . . . . . . . . . . . . . . . . . . . .332

▫ EVIC White Telltale Lights . . . . . . . . . . . . . . .335
▫ EVIC Amber Telltale Lights . . . . . . . . . . . . . .336
▫ EVIC Red Telltale Lights . . . . . . . . . . . . . . . .337

▫ Oil Change Required . . . . . . . . . . . . . . . . . . .339
▫ Fuel Economy . . . . . . . . . . . . . . . . . . . . . . . .340
▫ Vehicle Speed . . . . . . . . . . . . . . . . . . . . . . . .342
▫ Trip Info . . . . . . . . . . . . . . . . . . . . . . . . . . .342
▫ Tire PSI. . . . . . . . . . . . . . . . . . . . . . . . . . . . .343
▫ Units . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .343
▫ Vehicle Info (Customer Information Features). . .343
▫ Messages # . . . . . . . . . . . . . . . . . . . . . . . . . .344
▫ Compass / Temperature Display . . . . . . . . . .344
▫ Customer-Programmable Features (System

Setup) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .346

4
