Brake Service Mode

We recommend having your brakes serviced by your
authorized dealer. You should only make repairs for which
you have the knowledge and the right equipment. You
should only enter Brake Service Mode during brake ser-
vice.

When servicing your rear brakes, it may be necessary for
you or your technician to push the rear piston into the rear
caliper bore. With the Electric Park Brake system, this can
only be done after retracting the Electric Park Brake
actuator. Fortunately, actuator retraction can be done easily
by entering the “Brake Service” through the “Uconnect
Settings” in your vehicle. This menu based system will
guide you through the steps necessary to retract the EPB
actuator in order to perform rear brake service.

Brake Service Mode has requirements that must be met in
order to be activated:
• The vehicle must be at a standstill.
• The park brake must be unapplied.
• The transmission must be in PARK or NEUTRAL.

While in service mode, the Electric Park Brake fault lamp
will flash continuously while the ignition switch is ON.

When brake service work is complete, the following steps
must be followed to reset the parking brake system to
normal operation:
• Ensure the vehicle is at a standstill.
• Press the brake pedal with moderate force.
• Apply the Electric Park Brake Switch.

WARNING!

You can be badly injured working on or around a
motor vehicle. Do only that service work for which you
have the knowledge and the right equipment. If you
have any doubt about your ability to perform a service
job, take your vehicle to a competent mechanic.

AUTOMATIC TRANSMISSION

WARNING!

• Never use the PARK position as a substitute for the

park brake. Always apply the park brake fully when
exiting the vehicle to guard against vehicle move-
ment and possible injury or damage.

(Continued)

6

STARTING AND OPERATING

297

WARNING! (Continued)

• Your vehicle could move and injure you and others if

it is not in PARK. Check by trying to move the
transmission gear selector out of PARK with the
brake pedal released. Make sure the transmission is
in PARK before exiting the vehicle.

• The transmission may not engage PARK if the ve-

hicle is moving. Always bring the vehicle to a
complete stop before shifting to PARK, and verify
that the transmission gear position indicator solidly
indicates PARK (P) without blinking. Ensure that the
vehicle is completely stopped, and the PARK posi-
tion is properly indicated, before exiting the vehicle.

• It is dangerous to shift out of PARK or NEUTRAL if

your foot is not firmly pressing the brake pedal. The
vehicle could accelerate quickly forward or in re-
verse. You could lose control of the vehicle and hit
someone or something. Only shift into gear when
your foot is firmly pressing the brake pedal.

• Unintended movement of a vehicle could injure

those in or near the vehicle. As with all vehicles, you
should never exit a vehicle while the engine is
running or the propulsion system is active. Before

(Continued)

WARNING! (Continued)

exiting a vehicle, always come to a complete stop,
then apply the park brake, shift the transmission into
PARK, and turn the ignition OFF. When the ignition
is in the OFF mode, the transmission is locked in
PARK, securing the vehicle against unwanted move-
ment.

• When leaving the vehicle, always make sure the

ignition is in the OFF mode, remove the key fob from
the vehicle, and lock the vehicle.

• Never leave children alone in a vehicle, or with

access to an unlocked vehicle. Allowing children to
be in a vehicle unattended is dangerous for a number
of reasons. A child or others could be seriously or
fatally injured. Children should be warned not to
touch the park brake, brake pedal or the transmis-
sion gear selector.

• Do not leave the key fob in or near the vehicle (or in

a location accessible to children), and do not leave
the ignition in the ACC or ON/RUN mode. A child
could operate power windows, other controls, or
move the vehicle.

298

STARTING AND OPERATING

CAUTION!

Damage to the transmission may occur if the following
precautions are not observed:
• Shift into or out of PARK or REVERSE only after the

vehicle has come to a complete stop.

• Before shifting into any gear, make sure your foot is

firmly pressing the brake pedal with the exception of
shifting between Drive and Low. Shifting between
Drive and Low can occur without any brake application.

NOTE:

You must press and hold the brake pedal while

shifting out of PARK.

Ignition Park Interlock

Your vehicle is equipped with a Ignition Park Interlock
which requires the transmission to be in PARK before the
ignition can be turned to the OFF mode. This helps the
driver avoid inadvertently leaving the vehicle without
placing the transmission in PARK. This system also locks
the transmission in PARK whenever the ignition is in the
OFF mode.

Brake/Transmission Shift Interlock System

Your vehicle is equipped with a Brake Transmission Shift
Interlock system (BTSI) that holds the transmission gear

selector in PARK unless the brakes are applied. To shift the
transmission out of PARK, the ignition must be in the
ON/RUN mode (engine running or not) and the brake
pedal must be pressed. The brake pedal must also be
pressed to shift from NEUTRAL into DRIVE or REVERSE
when the vehicle is stopped or moving at low speeds.

Hybrid Transmission

The transmission is controlled using a rotary electronic
gear selector located on the center console. The transmis-
sion gear selector has PARK, REVERSE, NEUTRAL,
DRIVE, and LOW shift positions. Using the LOW position
will increase the rate of deceleration along with increasing
regeneration of power into the vehicle’s High Voltage (HV)
battery (in comparison to the DRIVE position). The trans-
mission gear range (PRNDL) is displayed both above the
gear selector and in the instrument cluster display. To select
a gear range, simply rotate the gear selector. Push down on
the gear selector, and then rotate it, to access the L position.
You must also press the brake pedal to shift the transmis-
sion out of PARK (or NEUTRAL, when the vehicle is
stopped). To shift past multiple gear ranges at once (such as
PARK to DRIVE), simply rotate the gear selector to the
appropriate detent. Select the DRIVE range for normal
driving.

6

STARTING AND OPERATING

299

NOTE:

In the event of a mismatch between the gear

selector position and the actual transmission gear (for
example, driver selects PARK while driving), the position
indicator will blink continuously until the selector is re-
turned to the proper position, or the requested shift can be
completed.

Only shift from DRIVE to PARK or REVERSE when the
accelerator pedal is released and the vehicle is stopped. Be
sure to keep your foot on the brake pedal when shifting
between these gears.

Gear Ranges

Do not depress the accelerator pedal when shifting from
PARK or NEUTRAL into another gear range.

PARK (P)

This range supplements the parking brake by locking the
transmission. The engine can be started in this range.
Never attempt to use PARK while the vehicle is in motion.
Apply the parking brake when exiting the vehicle in this
range.

When parking on a level surface, you may shift the
transmission into PARK first, and then apply the parking
brake.

When parking on a hill, apply the parking brake before
shifting the transmission to PARK. As an added precau-
tion, turn the front wheels toward the curb on a downhill
grade and away from the curb on an uphill grade.

When exiting the vehicle, always:
• Apply the parking brake.
• Shift the transmission into PARK.
• Turn the ignition OFF.
• Remove the key fob from the vehicle.

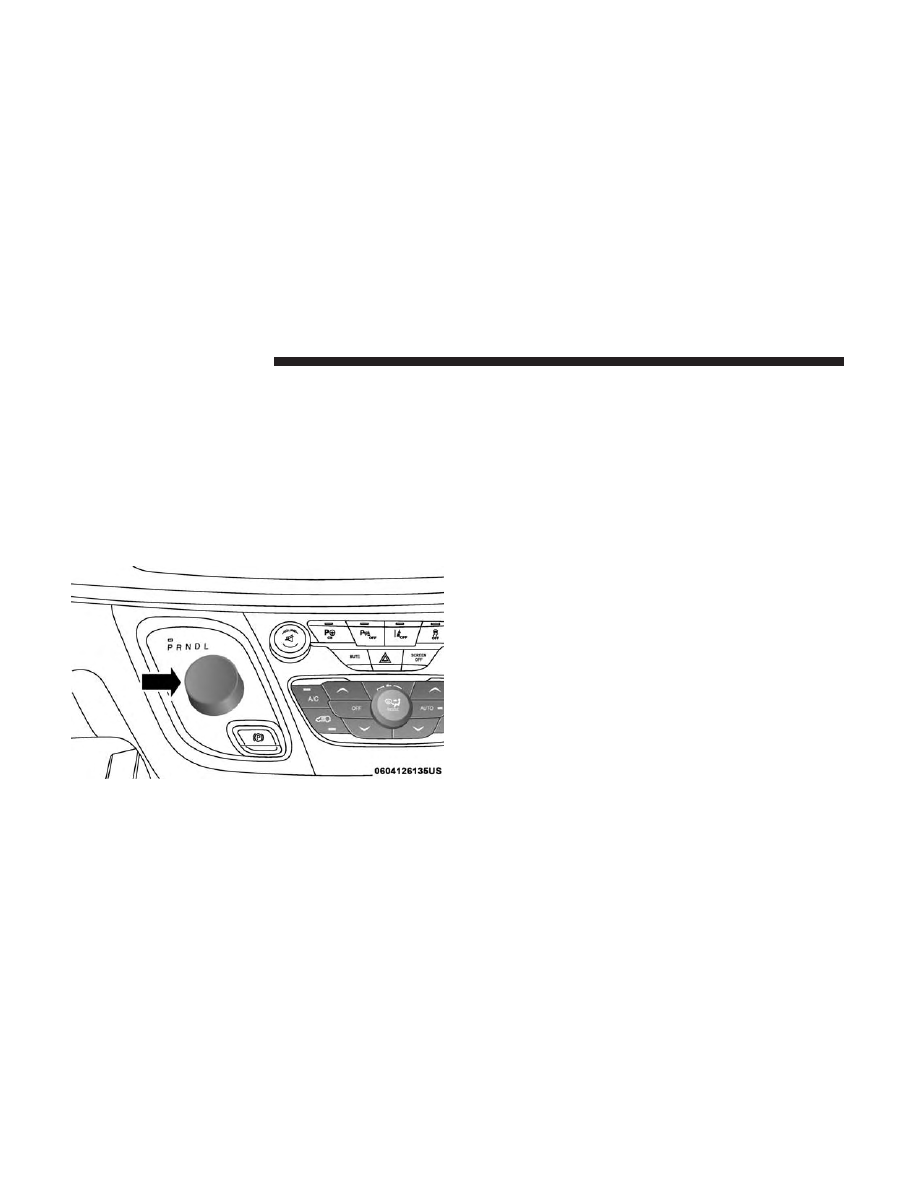

Transmission Gear Selector

300

STARTING AND OPERATING

WARNING!

• Never use the PARK position as a substitute for the

park brake. Always apply the park brake fully when
exiting the vehicle to guard against vehicle move-
ment and possible injury or damage.

• Your vehicle could move and injure you and others if

it is not in PARK. Check by trying to move the
transmission gear selector out of PARK with the
brake pedal released. Make sure the transmission is
in PARK before exiting the vehicle.

• The transmission may not engage PARK if the ve-

hicle is moving. Always bring the vehicle to a
complete stop before shifting to PARK, and verify
that the transmission gear position indicator solidly
indicates PARK (P) without blinking. Ensure that the
vehicle is completely stopped, and the PARK posi-
tion is properly indicated, before exiting the vehicle.

• It is dangerous to shift out of PARK or NEUTRAL if

your foot is not firmly pressing the brake pedal. The
vehicle could accelerate quickly forward or in re-
verse. You could lose control of the vehicle and hit
someone or something. Only shift into gear when
your foot is firmly pressing the brake pedal.

(Continued)

WARNING! (Continued)

• Unintended movement of a vehicle could injure

those in or near the vehicle. As with all vehicles, you
should never exit a vehicle while the engine is
running or the propulsion system is active. Before
exiting a vehicle, always come to a complete stop,
then apply the park brake, shift the transmission into
PARK, and turn the ignition OFF. When the ignition
is in the OFF mode, the transmission is locked in
PARK, securing the vehicle against unwanted move-
ment.

• When leaving the vehicle, always make sure the

ignition is in the OFF mode, remove the key fob from
the vehicle, and lock the vehicle.

• Never leave children alone in a vehicle, or with

access to an unlocked vehicle. Allowing children to
be in a vehicle unattended is dangerous for a number
of reasons. A child or others could be seriously or
fatally injured. Children should be warned not to
touch the park brake, brake pedal or the transmis-
sion gear selector.

• Do not leave the key fob in or near the vehicle (or in

a location accessible to children), and do not leave

(Continued)

6

STARTING AND OPERATING

301

WARNING! (Continued)

the ignition in the ACC or ON/RUN mode. A child
could operate power windows, other controls, or
move the vehicle.

• Before moving the transmission gear selector out of

PARK, you must turn the ignition to the ON/RUN
mode, and also press the brake pedal. Otherwise, dam-
age to the gear selector could result.

• DO NOT depress the accelerator pedal when shifting

from PARK or NEUTRAL into another gear range, as
this can damage the drivetrain.

The following indicators should be used to ensure that you
have properly engaged the transmission into the PARK
position:
• Look at the transmission gear position display and

verify that it indicates the PARK position (P), and is not
blinking.

• With brake pedal released, verify that the gear selector

will not move out of PARK.

REVERSE (R)

This range is for moving the vehicle backward. Shift into
REVERSE only after the vehicle has come to a complete
stop.

NOTE:

Based on the drive gear and/or speed of the

vehicle, the Quiet Vehicle Pedestrian Module (QVPM) will
broadcast a sound to warn nearby pedestrians that a
vehicle is approaching. In addition, the module will indi-
cate change in speed by varying the pitch of sound.

NEUTRAL (N)

Use this range when the vehicle is standing for prolonged
periods with the propulsion system active. The vehicle
may be started in this range. Apply the park brake and
shift the transmission into PARK if you must exit the
vehicle.

NOTE:

Based on the drive gear and/or speed of the

vehicle, the Quiet Vehicle Pedestrian Module (QVPM) will
broadcast a sound to warn nearby pedestrians that a
vehicle is approaching. In addition, the module will indi-
cate change in speed by varying the pitch of sound.

302

STARTING AND OPERATING

WARNING!

Do not coast in NEUTRAL and never turn off the
ignition to coast down a hill. These are unsafe practices
that limit your response to changing traffic or road
conditions. You might lose control of the vehicle and
have a collision.

CAUTION!

Towing the vehicle, coasting, or driving for any other
reason with the transmission in NEUTRAL can cause
severe transmission damage.
Refer to “Recreational Towing” in “Starting And Op-
erating” and “Towing A Disabled Vehicle” in “In Case
Of Emergency” for further information.

DRIVE (D)

This range should be used for most city and highway
driving. The DRIVE position provides optimum driving
characteristics under all normal operating conditions.

NOTE:
• If the transmission becomes too hot, the ⬙Transmission

Temperature Warning Light

⬙ may illuminate, a warning

message may appear in the instrument cluster display
and the torque level may be reduced until the transmis-
sion cools down.

• Based on the drive gear and/or speed of the vehicle, the

Quiet Vehicle Pedestrian Module (QVPM) will broadcast
a sound to warn nearby pedestrians that a vehicle is
approaching. In addition, the module will indicate
change in speed by varying the pitch of sound.

LOW (L)

This range should be used when descending very steep
grades. The vehicle transmission can be operated continu-
ously in LOW without damaging the vehicle or causing
issues. Using the LOW position will increase the rate of
deceleration (along with increasing regeneration of power
into the vehicle’s high voltage battery) when the accelera-
tor pedal is released in comparison to the DRIVE position.
To access the LOW position, push down on the gear
selector and rotate it fully clockwise. Shifting between
DRIVE and LOW can be done at any speed.

6

STARTING AND OPERATING

303

NOTE:

Based on the drive gear and/or speed of the

vehicle, the Quiet Vehicle Pedestrian Module (QVPM) will
broadcast a sound to warn nearby pedestrians that a
vehicle is approaching. In addition, the module will indi-
cate change in speed by varying the pitch of sound.

Transmission Limp Home Mode

Transmission function is monitored electronically for ab-
normal conditions. If a condition is detected that could
result in transmission damage, Transmission Limp Home
Mode is activated. In this mode, vehicle speed is limited to
about 45 mph (72 km/h). In addition to the Malfunction
Indicator Light (MIL), the Service Hybrid System Telltale,
the Red Turtle indication, and a popup message indicating
that vehicle speed may be limited may all be illuminated.
Limp Home Mode allows the vehicle to be driven to an
authorized dealer for service without damaging the trans-
mission.

In the event of a momentary problem, the transmission can
be reset to regain functionality by performing the following
steps:

1. Stop the vehicle.

2. Shift the transmission into PARK, if possible. If not, shift

the transmission to NEUTRAL.

3. Push and hold the ignition switch until the vehicle turns

OFF.

4. Wait approximately 30 seconds.

5. Restart the vehicle.

6. Shift into the desired gear range. If the problem is no

longer detected, the transmission will return to normal
operation.

NOTE:

Even if the transmission can be reset, we recom-

mend that you visit an authorized dealer at your earliest
possible convenience. An authorized dealer has diagnostic
equipment to assess the condition of your transmission. If
the transmission cannot be reset, authorized dealer service
is required.

ACTIVE NOISE CANCELLATION

Your vehicle is equipped with an Active Noise Cancellation
System. This system is designed to address exhaust and
engine noise. The system relies on four microphones
embedded in the headliner, which monitor exhaust and
engine noise, and assists an onboard frequency generator,
which creates counteracting sound waves in the audio
system’s speakers. This helps keep the vehicle quiet at idle
and during drive.

304

STARTING AND OPERATING

POWER STEERING

The electric power steering system will give you good
vehicle response and increased ease of maneuverability in
tight spaces. The system will vary its assist to provide light
efforts while parking and good feel while driving. If the
electric steering system experiences a fault that reduces
assist or prevents the vehicle from providing assist, you
will still have the ability to steer the vehicle manually.

WARNING!

Continued operation with reduced assist could pose a
safety risk to yourself and others. Service should be
obtained as soon as possible.

If the Steering icon is displayed and the “POWER STEER-
ING SYSTEM OVER TEMP” message is displayed on the
instrument cluster screen, they indicate that extreme steer-
ing maneuvers may have occurred which caused an over
temperature condition in the power steering system. Once
driving conditions are safe, pull over and let the vehicle
idle for a few moments until the icon and message turn off.
Refer to “Instrument Cluster Display” in “Getting To Know
Your Instrument Panel” for further information.

If the “SERVICE POWER STEERING

⬙ OR

⬙POWER STEERING ASSIST OFF - SERVICE
SYSTEM” message and a steering wheel icon are
displayed on the instrument cluster screen, it

indicates that the vehicle needs to be taken to the dealer for
service. It is likely the vehicle has lost power steering
assistance. Refer to “Warning Lights And Messages” in
“Getting To Know Your Instrument Panel” for further
information.

NOTE:
• Even if the power steering assistance is no longer

operational, it is still possible to steer the vehicle. Under
these conditions there will be a substantial increase in
steering effort, especially at low speeds and during
parking maneuvers.

• The power steering system is fully electric; it requires no

power steering fluid.

• If the condition persists, see your authorized dealer for

service.

6

STARTING AND OPERATING

305

SPEED CONTROL — IF EQUIPPED

When engaged, the Speed Control takes over accelerator
operations at speeds greater than 25 mph (40 km/h).

The Speed Control buttons are located on the right side of
the steering wheel.

NOTE:

In order to ensure proper operation, the Speed

Control System has been designed to shut down if multiple
Speed Control functions are operated at the same time. If
this occurs, the Speed Control System can be reactivated by
pushing the Speed Control on/off button and resetting the
desired vehicle set speed.

WARNING!

Speed Control can be dangerous where the system
cannot maintain a constant speed. Your vehicle could
go too fast for the conditions, and you could lose
control and have an accident. Do not use Speed Control
in heavy traffic or on roads that are winding, icy,
snow-covered or slippery.

To Activate

Push the On/Off button to activate the Speed Control. The
cruise indicator light in the instrument cluster display will
illuminate. To turn the system off, push the On/Off button
a second time. The cruise indicator light will turn off. The
system should be turned off when not in use.

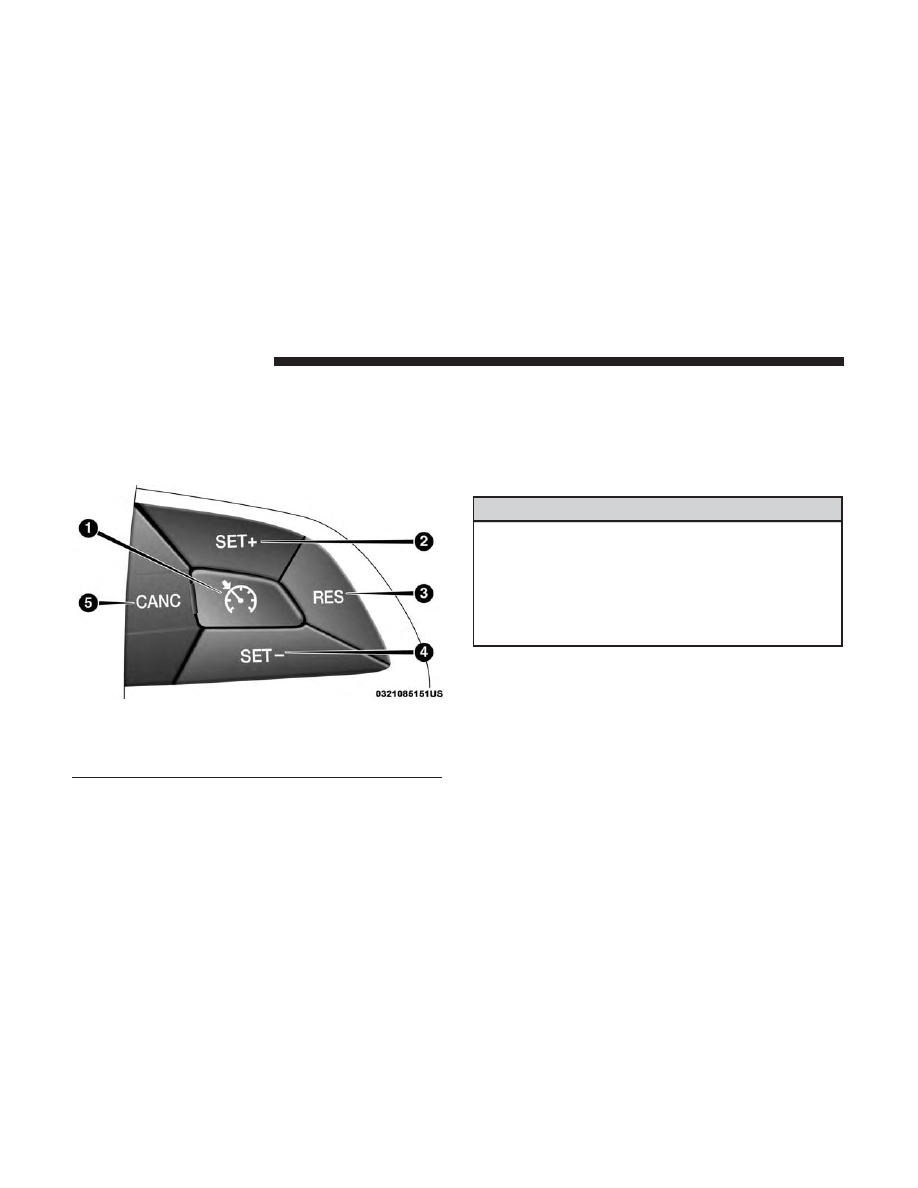

Speed Control Buttons

1 — On/Off

4 — SET (-)/Decel

2 — SET (+)/Accel

5 — CANC/Cancel

3 — RES/Resume

306

STARTING AND OPERATING

WARNING!

Leaving the Speed Control system on when not in use
is dangerous. You could accidentally set the system or
cause it to go faster than you want. You could lose
control and have an accident. Always leave the system
off when you are not using it.

To Set A Desired Speed

Turn the Speed Control on.

NOTE:

The vehicle should be traveling at a steady speed

and on level ground before pushing the SET (+) or SET (-)
button.

When the vehicle has reached the desired speed, push the
SET (+) or SET (-) button and release. Release the accelera-
tor and the vehicle will operate at the selected speed.

To Vary The Speed Setting

To Increase Speed

When the Speed Control is set, you can increase speed by
pushing the SET (+) button.

The driver’s preferred units can be selected through the
instrument panel settings. Refer to “Instrument Cluster

Display” in “Getting To Know Your Instrument Panel” for
more information. The speed increment shown is depen-
dent on the chosen speed unit of U.S. (mph) or Metric
(km/h):

U.S. Speed (mph)
• Pushing the SET (+) button once will result in a 1 mph

increase in set speed. Each subsequent tap of the button
results in an increase of 1 mph.

• If the button is continually pushed, the set speed will

continue to increase until the button is released, then the
new set speed will be established.

Metric Speed (km/h)
• Pushing the SET (+) button once will result in a 1 km/h

increase in set speed. Each subsequent tap of the button
results in an increase of 1 km/h.

• If the button is continually pushed, the set speed will

continue to increase until the button is released, then the
new set speed will be established.

6

STARTING AND OPERATING

307

To Decrease Speed

When the Speed Control is set, you can decrease speed by
pushing the SET (-) button.

The driver’s preferred units can be selected through the
instrument panel settings. Refer to “Instrument Cluster
Display” in “Getting To Know Your Instrument Panel” for
more information. The speed increment shown is depen-
dent on the chosen speed unit of U.S. (mph) or Metric
(km/h):

U.S. Speed (mph)
• Pushing the SET (-) button once will result in a 1 mph

decrease in set speed. Each subsequent tap of the button
results in a decrease of 1 mph.

• If the button is continually pushed, the set speed will

continue to decrease until the button is released, then the
new set speed will be established.

Metric Speed (km/h)
• Pushing the SET (-) button once will result in a 1 km/h

decrease in set speed. Each subsequent tap of the button
results in a decrease of 1 km/h.

• If the button is continually pushed, the set speed will

continue to decrease until the button is released, then the
new set speed will be established.

To Accelerate For Passing

Press the accelerator as you would normally. When the
pedal is released, the vehicle will return to the set speed.

To Resume Speed

To resume a previously set speed, push the RES button and
release. Resume can be used at any speed above 20 mph
(32 km/h).

To Deactivate

A soft tap on the brake pedal, pushing the CANC (cancel)
button, or normal brake pressure while slowing the vehicle
will deactivate the speed control without erasing the set
speed from memory.

Pushing the on/off button or cycling the ignition to OFF,
erases the set speed from memory.

308

STARTING AND OPERATING

ADAPTIVE CRUISE CONTROL (ACC) —
IF EQUIPPED

Adaptive Cruise Control (ACC) increases the driving con-
venience provided by cruise control while traveling on
highways and major roadways. However, it is not a safety
system and not designed to prevent collisions. Speed
Control function performs differently. Please refer to the
proper section within this chapter.

ACC will allow you to keep cruise control engaged in light
to moderate traffic conditions without the constant need to
reset your cruise control. ACC utilizes a radar sensor and a
forward facing camera designed to detect a vehicle directly
ahead of you.

NOTE:
• If the sensor does not detect a vehicle ahead of you, ACC

will maintain a fixed set speed.

• If the ACC sensor detects a vehicle ahead, ACC will

apply limited braking or accelerate (not to exceed the
original set speed) automatically to maintain a preset
following distance, while matching the speed of the
vehicle ahead.

The Cruise Control system has two control modes:
• Adaptive Cruise Control mode for maintaining an ap-

propriate distance between vehicles.

• Normal (Fixed Speed) Cruise Control mode for cruising

at a constant preset speed. For additional information,
refer to “Normal (Fixed Speed) Cruise Control Mode” in
this section.

NOTE:

Normal (Fixed Speed) Cruise Control will not react

to preceding vehicles. Always be aware of the mode
selected.

You can change the mode by using the Cruise Control
buttons. The two control modes function differently. Al-
ways confirm which mode is selected.

WARNING!

• Adaptive Cruise Control (ACC) is a convenience

system. It is not a substitute for active driving
involvement. It is always the driver’s responsibility
to be attentive of road, traffic, and weather condi-
tions, vehicle speed, distance to the vehicle ahead;

(Continued)

6

STARTING AND OPERATING

309

WARNING! (Continued)

and, most importantly, brake operation to ensure safe
operation of the vehicle under all road conditions.
Your complete attention is always required while
driving to maintain safe control of your vehicle.
Failure to follow these warnings can result in a
collision and death or serious personal injury.

• The ACC system:

• Does not react to pedestrians, oncoming vehicles,

and stationary objects (e.g., a stopped vehicle in a
traffic jam or a disabled vehicle).

• Cannot take street, traffic, and weather conditions

into account, and may be limited upon adverse
sight distance conditions.

• Does not always fully recognize complex driving

conditions, which can result in wrong or missing
distance warnings.

• Will bring the vehicle to a complete stop while

following a target vehicle and hold the vehicle for
approximately 3 minutes in the stop position. If the
target vehicle does not start moving within 3
minutes the parking brake will be activated, and
the ACC system will be cancelled.

(Continued)

WARNING! (Continued)

You should switch off the ACC system:
• When driving in fog, heavy rain, heavy snow, sleet,

heavy traffic, and complex driving situations (i.e., in
highway construction zones).

• When entering a turn lane or highway off ramp;

when driving on roads that are winding, icy, snow-
covered, slippery, or have steep uphill or downhill
slopes.

• When circumstances do not allow safe driving at a

constant speed.

Adaptive Cruise Control (ACC) Operation

The speed control buttons (located on the right side of the
steering wheel) operates the ACC system.

310

STARTING AND OPERATING

NOTE:

Any chassis/suspension or tire size modifications

to the vehicle will affect the performance of the Adaptive
Cruise Control and Forward Collision Warning System.

Activating Adaptive Cruise Control (ACC)

You can only engage ACC if the vehicle speed is above
0 mph (0 km/h).

The minimum set speed for the ACC system is 20 mph
(32 km/h).

When the system is turned on and in the READY state, the
instrument cluster displays “ACC Ready.”

When the system is OFF, the instrument cluster display
“Adaptive Cruise Control (ACC) Off.”

NOTE:

You cannot engage ACC under the following con-

ditions:
• When you apply the brakes.
• When the parking brake is applied.
• When the automatic transmission is in PARK, REVERSE

or NEUTRAL.

• When the vehicle speed is outside of the speed range.
• When the brakes are overheated.
• When the driver door is open at low speed.
• When the driver seat belt is unbuckled at low speed.

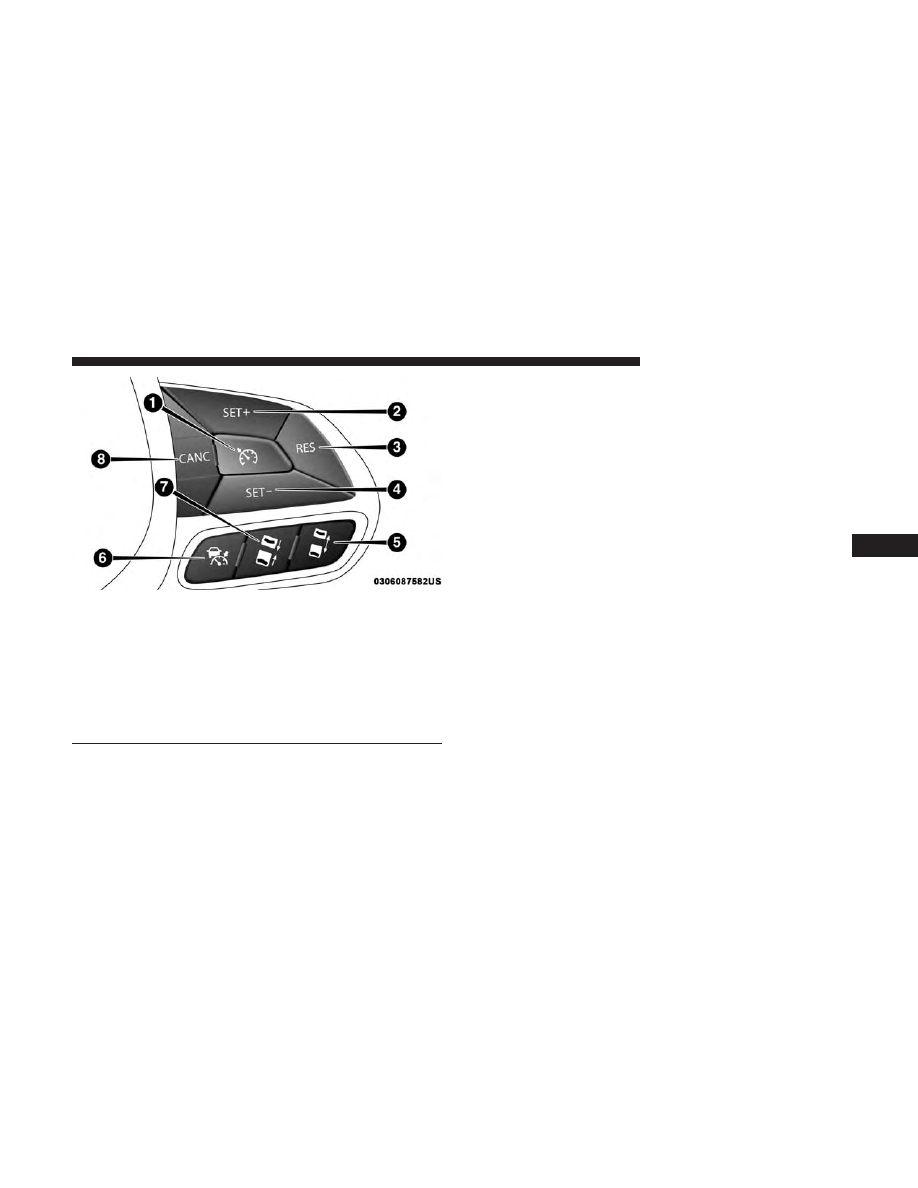

Adaptive Cruise Control Buttons

1 — Normal (Fixed Speed) Cruise Control On/Off
2 — SET (+)/Accel
3 — RES/Resume
4 — SET (-)/Decel
5 — Distance Setting Increase
6 — Adaptive Cruise Control (ACC) On/Off
7 — Distance Setting Decrease
8 — CANC/Cancel

6

STARTING AND OPERATING

311

To Activate/Deactivate

Push and release the Adaptive Cruise Control (ACC)
on/off button. The ACC menu in the instrument cluster
displays “ACC Ready.”

To turn the system off, push and release the Adaptive
Cruise Control (ACC) on/off button again. At this time, the
system will turn off and the instrument cluster display will
show “Adaptive Cruise Control (ACC) Off.”

WARNING!

Leaving the Adaptive Cruise Control (ACC) system on
when not in use is dangerous. You could accidentally
set the system or cause it to go faster than you want.
You could lose control and have a collision. Always
leave the system off when you are not using it.

To Set A Desired ACC Speed

When the vehicle reaches the speed desired, push the SET
(+)

button or the SET (-) button and release. The instrument

cluster display will show the set speed.

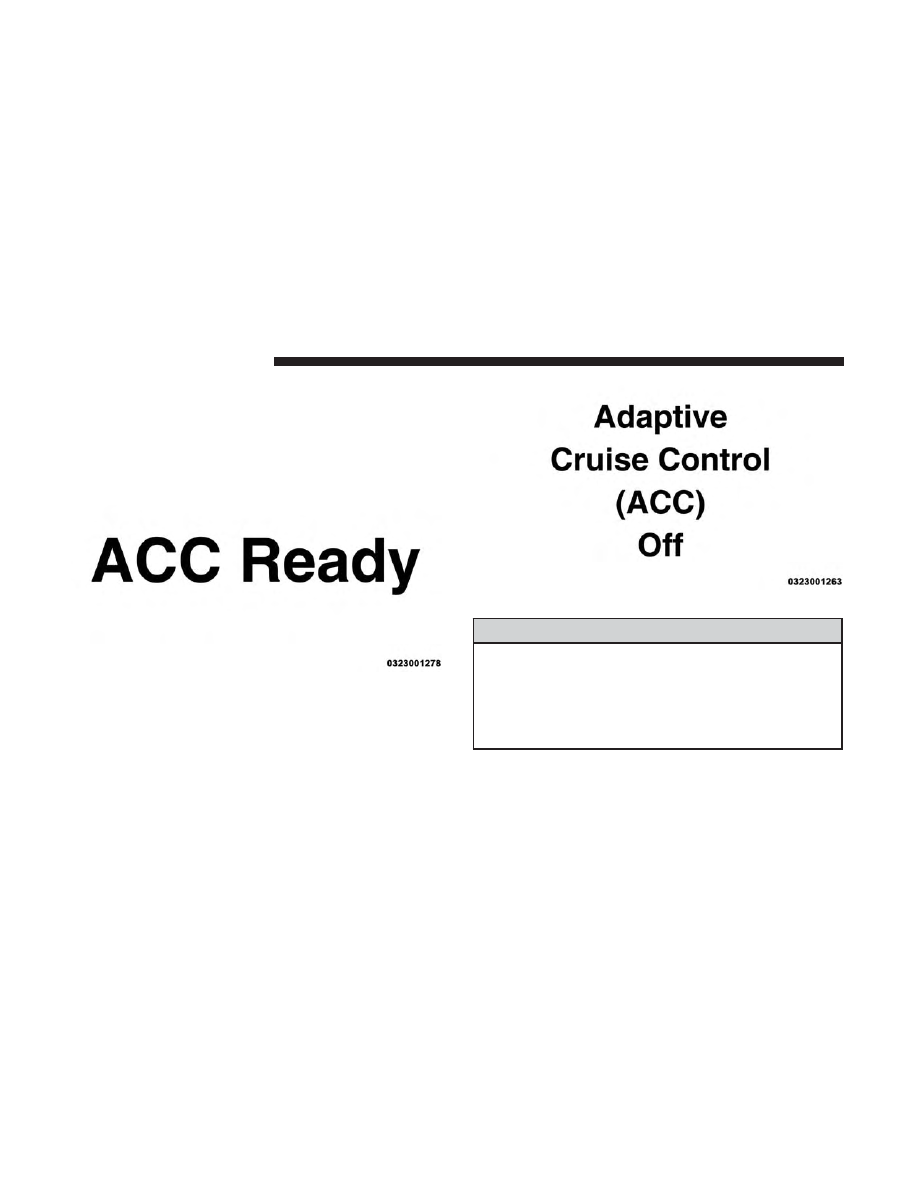

Adaptive Cruise Control Ready

Adaptive Cruise Control Off

312

STARTING AND OPERATING
