Chrysler 300 SRT (2014 year). Manual - part 22

The Performance Features include the following:

• Home
• Timers
• Engine Values
• Digital Gauge Displays
• 0-60 mph (0-100 km/h)
• Braking Distance
• 1/8 Mile
• 1/4 Mile
• Instantaneous G-Force
• Peak G-Force
• Digital Speedometer
• Options

The following describes each feature and its operation:

Home

When selected, this screen allows you to choose Sport
Track mode.

• This mode provides performance based suspension

tuning with improved handling and acceleration
through an electronic controlled dampening system.

• This system reduces body roll and pitch in many

driving situations including cornering, acceleration
and braking.

Timers

0-60 mph (0-100 km/h), 1/8 Mile, 1/4 Mile

When selected, this screen displays the time it takes for
the vehicle to go from 0 to 60 mph (0 to 100 km/h),
1/8 mile or 1/4 mile.

348

UNDERSTANDING YOUR INSTRUMENT PANEL

• The feature will be “ready” when the vehicle speed is

at 0 mph (0 km/h).

• Soft-keys allow access to the current, best and last

times recorded.

Braking Distance

When selected, this screen displays the vehicle’s braking
distance and the speed at which the brake pedal was
depressed.

• This feature will only function when applying the

brakes at speeds above 30 mph (48 km/h).

• The distance measurement will be aborted if the brake

pedal is released before the vehicle comes to a com-
plete stop.

G-Force

When selected, this screen displays all four G-Force values
(two lateral and two longitudinal) as well as steering angle.

When a force greater than zero is measured, the display
will update the value as it climbs. As the G-Force falls,
the peak forces will continue to display.

Gauges 1

When selected, this screen displays the following values:
• Oil Temperature

Shows the actual oil temperature within the range of the
gauge.
• Oil Pressure

Shows the actual oil pressure.
• Battery Voltage

Shows the actual battery voltage.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

349

Gauges 2

When selected, this screen displays the following values:
• Coolant Temperature

Shows the actual coolant temperature within the range of
the gauge.
• Oil Temperature

Shows the actual oil temperature within the range of the
gauge.
• Transmission Temperature

Shows the actual transmission temperature within the
range of the gauge.
• Intake Air Temperature

Shows the actual intake air temperature within the range
of the gauge.

• Oil Pressure

Shows the actual oil pressure.
• Battery Voltage

Shows the actual battery voltage.

Engine

When selected, this screen displays miles per hour (mph),
horsepower (hp), torque (ft/lb), oil pressure (psi) and
gear selector values.

Handling

When selected, this screen displays peak g-force, steering
and yaw angles.

Options

When selected, this screen allows you to choose a stan-
dard or customize display for your SRT home page.

350

UNDERSTANDING YOUR INSTRUMENT PANEL

SETTING THE ANALOG CLOCK

To set the analog clock at the top center of the instrument
panel, press and hold the button until the setting is
correct.

iPod®/USB/MP3 CONTROL

This feature allows an iPod® or external USB device to be
plugged into the USB port.

iPod® control supports Mini, 4G, Photo, Nano, 5G iPod®
and iPhone® devices. Some iPod® software versions
may not fully support the iPod® control features. Please
visit Apple’s website for software updates.

For further information, refer to the Uconnect® Supple-
ment Manual.

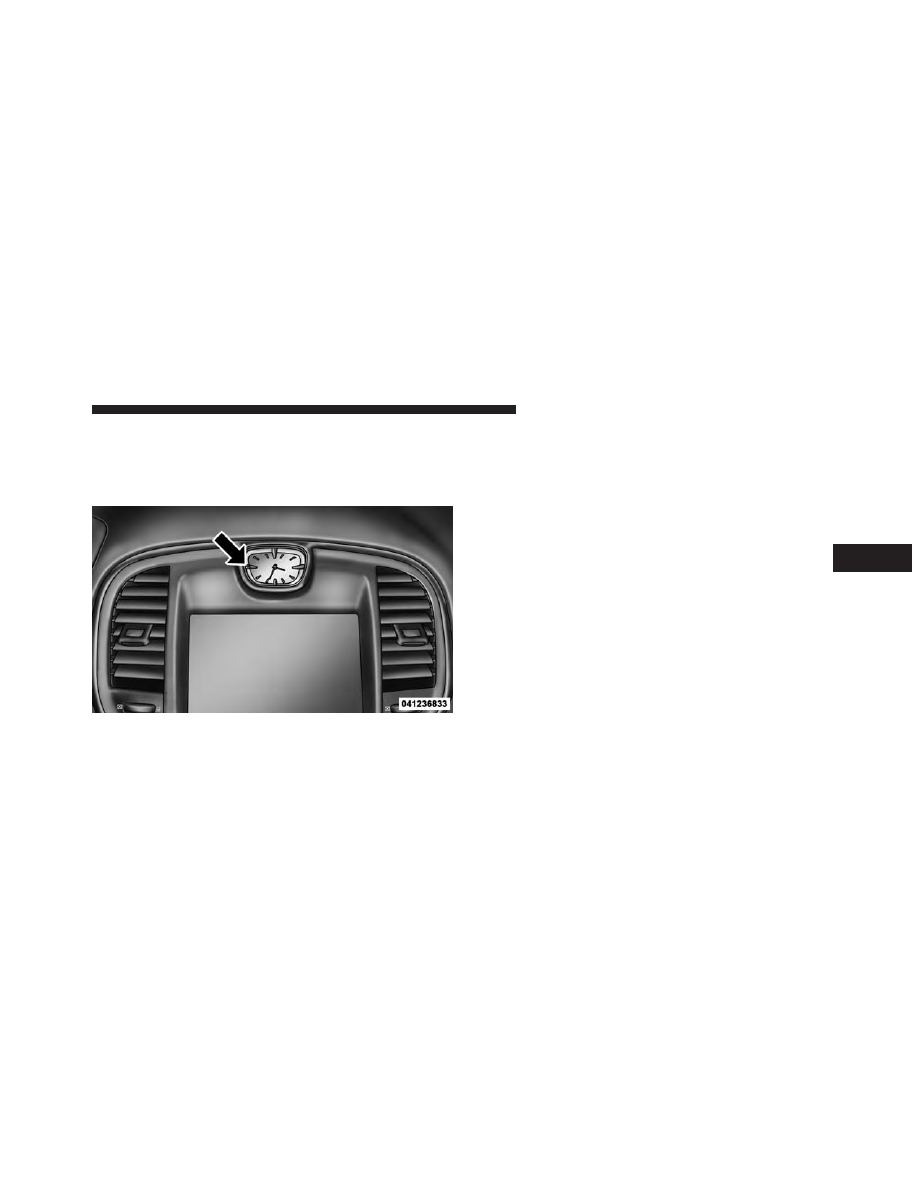

Setting The Analog Clock

4

UNDERSTANDING YOUR INSTRUMENT PANEL

351

HARMAN KARDON® Logic7® HIGH
PERFORMANCE MULTICHANNEL SURROUND
SOUND SYSTEM WITH DRIVER-SELECTABLE
SURROUND (DSS) — IF EQUIPPED

Your vehicle is equipped with a Harman Kardon® audio
system with GreenEdge™ technology that offers superior
sound quality, higher Sound Pressure Levels (SPL) and
reduced energy consumption. The new system utilizes
proprietary amplifier and speaker technologies deliver-
ing substantial increases in component and system effi-
ciency levels.

The 12 Channel Class D GreenEdge high efficiency
amplifier is governed by a high voltage tracking power
supply and drives a 7.5-channel playback architecture.
The Harman Kardon® audio system offers the ability to
choose Logic 7® surround sound for any audio source.
The GreenEdge high-efficiency speaker designs ensure
the system has higher SPL and a dramatic increase in

dynamic sound quality. The speakers are tuned for
maximum efficiency and perfectly matched to the ampli-
fier output stage ensuring state of the art multi-seat
surround sound processing.

Logic7® multichannel surround-sound technology deliv-
ers an immersive, accurate sound-stage to every seating
position. This surround effect is available for audio from
any source - AM/FM/CD/ Satellite Radio or dashboard
AUX input; and is activated through the Uconnect®
System. Refer to “Surround Sound” under “Uconnect®
Settings” in “Understanding Your Instrument Panel.”

STEERING WHEEL AUDIO CONTROLS

The remote sound system controls are located on the rear
surface of the steering wheel at the three and nine o’clock
positions.

352

UNDERSTANDING YOUR INSTRUMENT PANEL

The right-hand control is a rocker-type switch with a
pushbutton in the center and controls the volume and
mode of the sound system. Pressing the top of the rocker
switch will increase the volume, and pressing the bottom
of the rocker switch will decrease the volume.

Pressing the center button will make the radio switch
between the various modes available (AM/FM/SAT/
CD/HDD/AUX/VES, etc.).

The left-hand control is a rocker-type switch with a
pushbutton in the center. The function of the left-hand
control is different depending on which mode you are in.

The following describes the left-hand control operation in
each mode.

Radio Operation

Pressing the top of the switch will “Seek” up for the next
listenable station and pressing the bottom of the switch
will “Seek” down for the next listenable station.

The button located in the center of the left-hand control
will tune to the next preset station that you have pro-
grammed in the radio preset pushbutton.

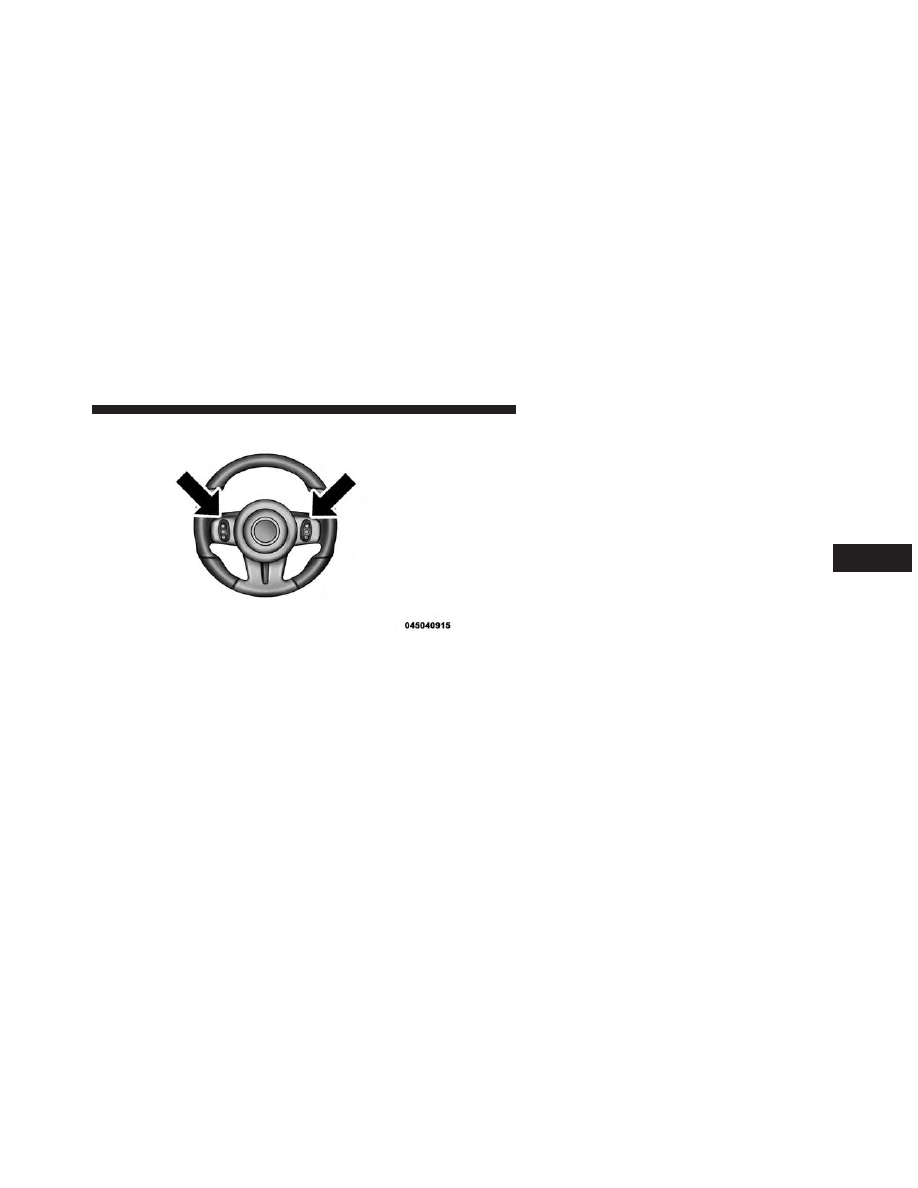

Remote Sound System Controls (Back View Of Steering

Wheel)

4

UNDERSTANDING YOUR INSTRUMENT PANEL

353

CD Player

Pressing the top of the switch once will go to the next
track on the CD. Pressing the bottom of the switch once
will go to the beginning of the current track, or to the
beginning of the previous track if it is within eight
seconds after the current track begins to play.

If you press the switch up or down twice, it plays the
second track; three times, it will play the third, etc.

The center button on the left side rocker switch has no
function for a single-disc CD player. However, when a
multiple-disc CD player is equipped on the vehicle, the
center button will select the next available CD in the
player.

CD/DVD DISC MAINTENANCE

To keep a CD/DVD in good condition, take the following
precautions:

1. Handle the disc by its edge; avoid touching the

surface.

2. If the disc is stained, clean the surface with a soft cloth,

wiping from center to edge.

3. Do not apply paper or tape to the disc; avoid scratch-

ing the disc.

4. Do not use solvents such as benzene, thinner, cleaners,

or anti-static sprays.

5. Store the disc in its case after playing.

6. Do not expose the disc to direct sunlight.

7. Do not store the disc where temperatures may become

too high.

354

UNDERSTANDING YOUR INSTRUMENT PANEL

NOTE:

If you experience difficulty in playing a particular

disc, it may be damaged (e.g., scratched, reflective coat-
ing removed, a hair, moisture or dew on the disc)
oversized, or have protection encoding. Try a known
good disc before considering disc player service.

RADIO OPERATION AND MOBILE PHONES

Under certain conditions, the mobile phone being on in
your vehicle can cause erratic or noisy performance from
your radio. This condition may be lessened or eliminated
by relocating the mobile phone antenna. This condition is
not harmful to the radio. If your radio performance does
not satisfactorily “clear” by the repositioning of the
antenna, it is recommended that the radio volume be
turned down or off during mobile phone operation when
not using Uconnect® (if equipped).

CLIMATE CONTROLS

The air conditioning and heating system is designed to
make you comfortable in all types of weather. This
system can be operated through either the controls on the
instrument panel or through the Uconnect® system dis-
play.

When the Uconnect® system is in different modes (Ra-
dio, Player, Settings, More, etc.) the driver and passenger
temperature settings will be indicated at the top of the
display.

General Overview

Hard-Keys

The hard-keys are located below the Uconnect® screen.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

355

Soft-Keys

Soft-keys are accessible on the Uconnect® system screen.

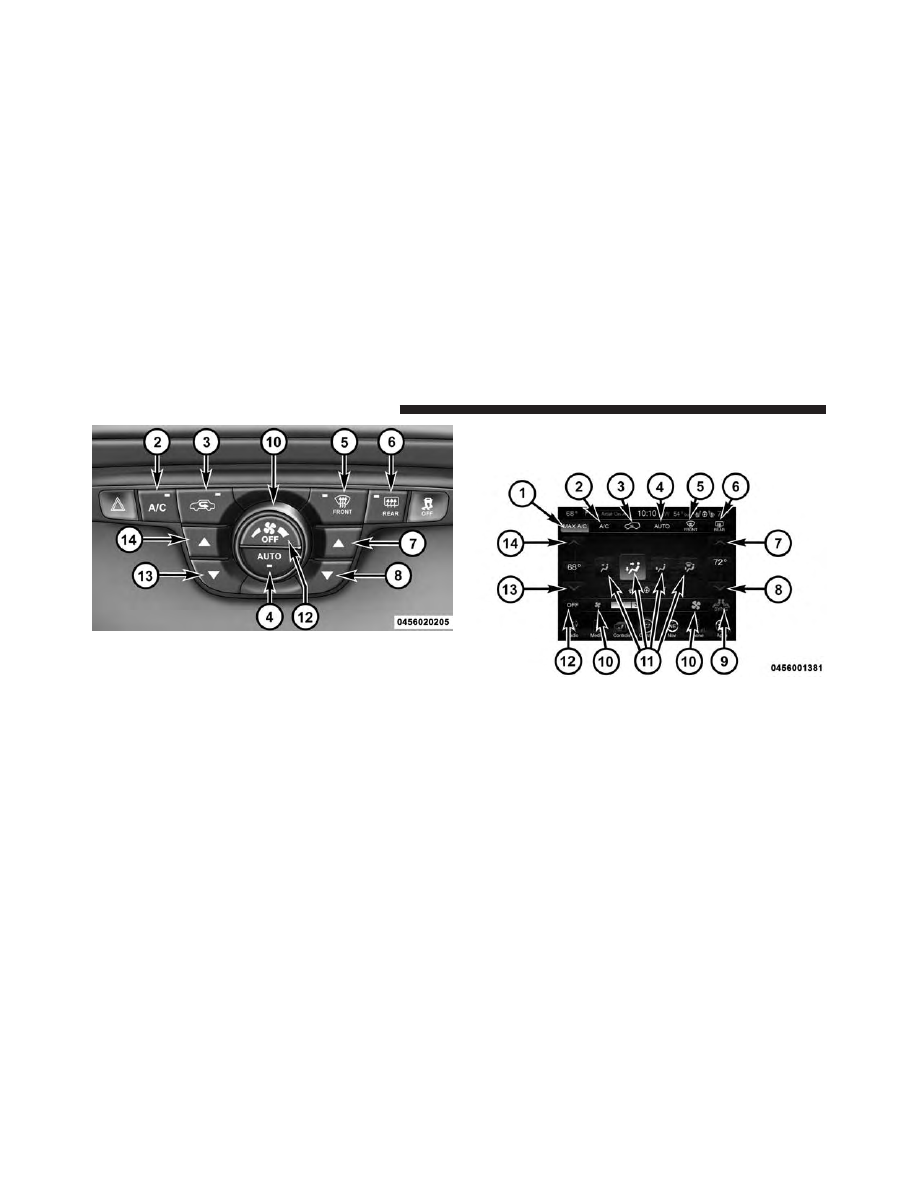

Automatic Climate Controls — Hard-Keys

Uconnect® 8.4 Automatic Temperature Controls —

Soft-Keys

356

UNDERSTANDING YOUR INSTRUMENT PANEL

Button Descriptions (Applies To Both Hard-Keys And
Soft-Keys)

1. MAX A/C Button

Press and release to change the current setting, the
indicator illuminates when MAX A/C is ON. Performing
this function again will cause the MAX A/C operation to
switch into manual mode and the MAX A/C indicator
will turn off.

2. A/C Button

Press and release to change the current setting, the
indicator illuminates when A/C is ON. Performing this
function again will cause the A/C operation to switch
into manual mode and the A/C indicator will turn off.

3. Recirculation Button

Press and release to change the current setting, the
indicator illuminates when ON.

4. AUTO Operation Button

Automatically controls the interior cabin temperature by
adjusting airflow distribution and amount. Performing
this function will cause the ATC to switch between
manual mode and automatic modes. Refer to “Automatic
Operation” for more information.

5. Front Defrost Button

Press and release to change the current airflow setting to
Defrost mode. The indicator illuminates when this fea-
ture is ON. Air comes from the windshield and side
window demist outlets. When the defrost button is
selected, the blower level will increase. Use Defrost mode
with maximum temperature settings for best windshield
and side window defrosting and defogging. Performing
this function will cause the ATC to switch into manual
mode. If the front defrost mode is turned off the climate
system will return the previous setting.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

357

6. Rear Defrost Button

Press and release this button to turn on the rear window
defroster and the heated outside mirrors (if equipped).
An indicator will illuminate when the rear window
defroster is on. The rear window defroster automatically
turns off after 10 minutes.

CAUTION!

Failure to follow these cautions can cause damage to
the heating elements:
• Use care when washing the inside of the rear

window. Do not use abrasive window cleaners on
the interior surface of the window. Use a soft cloth
and a mild washing solution, wiping parallel to the
heating elements. Labels can be peeled off after
soaking with warm water.

(Continued)

CAUTION! (Continued)

• Do not use scrapers, sharp instruments, or abrasive

window cleaners on the interior surface of the
window.

• Keep all objects a safe distance from the window.

7. Passenger Temperature Control Up Button

Provides the passenger with independent temperature
control. Push the button for warmer temperature set-
tings.

NOTE:

Pressing this button while in Sync mode will

automatically exit Sync.

8. Passenger Temperature Control Down Button

Provides the passenger with independent temperature
control. Push the button for cooler temperature settings.

NOTE:

Pressing this button while in Sync mode will

automatically exit Sync.

358

UNDERSTANDING YOUR INSTRUMENT PANEL

9. SYNC

Press the Sync soft-key to toggle the Sync feature On/Off.
The Sync indicator is illuminated when this feature is
enabled. Sync is used to synchronize the passenger
temperature setting with the driver temperature setting.
Changing the passenger temperature setting while in
Sync will automatically exit this feature.

10. Blower Control

Blower control is used to regulate the amount of air
forced through the climate system. There are seven
blower speeds available. Adjusting the blower will cause
automatic mode to switch to manual operation. The
speeds can be selected using either hard-keys or soft-keys
as follows:

Hard-Key

The blower speed increases as you turn the control
clockwise from the lowest blower setting. The blower
speed decreases as you turn the knob counterclockwise.

Soft-Key

Use the small blower icon to reduce the blower setting
and the large blower icon to increase the blower setting.
Blower can also be selected by pressing the blower bar
area between the icons.

11. Modes

The airflow distribution mode can be adjusted so air
comes from the instrument panel outlets, floor outlets,
demist outlets and defrost outlets. The Mode settings are
as follows:

• Panel Mode

Air comes from the outlets in the instrument
panel. Each of these outlets can be individually

adjusted to direct the flow of air. The air vanes of the
center outlets and outboard outlets can be moved up and
down or side to side to regulate airflow direction. There

4

UNDERSTANDING YOUR INSTRUMENT PANEL

359

is a shut off wheel located below the air vanes to shut off
or adjust the amount of airflow from these outlets.

• Bi-Level Mode

Air comes from the instrument panel outlets and
floor outlets. A slight amount of air is directed

through the defrost and side window demister outlets.

NOTE:

BI-LEVEL mode is designed under comfort con-

ditions to provide cooler air out of the panel outlets and
warmer air from the floor outlets.

• Floor Mode

Air comes from the floor outlets. A slight amount
of air is directed through the defrost and side

window demister outlets.

• Mix Mode

Air comes from the floor, defrost and side window
demist outlets. This mode works best in cold or

snowy conditions.

12. Climate Control OFF Button

Press and release this button to turn the Climate Control
ON/OFF.

13. Driver Temperature Control Down Button

Provides the driver with independent temperature con-
trol. Push the button for cooler temperature settings.

NOTE:

In Sync mode, this button will also automatically

adjust the passenger temperature setting at the same
time.

360

UNDERSTANDING YOUR INSTRUMENT PANEL

14. Driver Temperature Control Up Button

Provides the driver with independent temperature con-
trol. Push the button for warmer temperature settings.

NOTE:

In Sync mode, this button will also automatically

adjust the passenger temperature setting at the same
time.

Climate Control Functions

A/C (Air Conditioning)

The Air Conditioning (A/C) button allows the operator
to manually activate or deactivate the air conditioning
system. When the air conditioning system is turned on,
cool dehumidified air will flow through the outlets into
the cabin. For improved fuel economy, press the A/C
button to turn off the air conditioning and manually
adjust the blower and airflow mode settings. Also, make
sure to select only Panel, Bi-Level or Floor modes.

NOTE:

• If fog or mist appears on the windshield or side glass,

select Defrost mode and increase blower speed.

• If your air conditioning performance seems lower than

expected, check the front of the A/C condenser (lo-
cated in front of the radiator), for an accumulation of
dirt or insects. Clean with a gentle water spray from
behind the radiator and through the condenser. Fabric
front fascia protectors may reduce airflow to the
condenser, reducing air conditioning performance.

MAX A/C

Max A/C sets the control for maximum cooling perfor-
mance.Press and release to toggle between Max A/C and
the prior settings. The soft-key illuminates when Max
A/C is ON.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

361

In MAX A/C, the blower level and mode position can be
adjusted to desired user settings. Pressing other settings
will cause the MAX A/C operation to switch to the prior
settings and the MAX A/C indicator will turn off.

Recirculation

When outside air contains smoke, odors, or
high humidity, or if rapid cooling is desired,
you may wish to recirculate interior air by
pressing the Recirculation control button. The

recirculation indicator will illuminate when this button is
selected. Push the button a second time to turn off the
Recirculation mode and allow outside air into the vehicle.

NOTE:

In cold weather, use of Recirculation mode may

lead to excessive window fogging. The recirculation feature
may be unavailable (soft-key button greyed out). The
Recirculation mode is not allowed in Defrost mode to
improve window clearing operation. Recirculation will be
disabled automatically if this mode is selected. Attempting
to use Recirculation while in this mode will cause the LED
in the control button to blink and then turn off.

Automatic Temperature Control (ATC)

Automatic Operation

1. Press the AUTO hard-key or soft-key button (4) on the

Automatic Temperature Control (ATC) Panel.

2. Next, adjust the temperature you would like the system

to maintain by adjusting the driver and passenger
temperature hard or soft control buttons (7, 8, 13, 14).
Once the desired temperature is displayed, the system
will achieve and automatically maintain that comfort
level.

362

UNDERSTANDING YOUR INSTRUMENT PANEL

3. When the system is set up for your comfort level, it is

not necessary to change the settings. You will experi-
ence the greatest efficiency by simply allowing the
system to function automatically.

NOTE:

• It is not necessary to move the temperature settings for

cold or hot vehicles. The system automatically adjusts
the temperature, mode, and blower speed to provide
comfort as quickly as possible.

• The temperature can be displayed in U.S. or Metric

units by selecting the US/M customer-programmable
feature. Refer to the “Uconnect® System Settings” in
this section of the manual.

To provide you with maximum comfort in the Automatic
mode, during cold start-ups the blower fan will remain
on low until the engine warms up. The blower will
increase in speed and transition into Auto mode.

Manual Operation Override

The system allows for manual selection of blower speed,
air distribution mode, A/C status and recirculation con-
trol.

The blower fan speed can be set to any fixed speed by
adjusting the blower control. The fan will now operate at
a fixed speed until additional speeds are selected. This
allows the front occupants to control the volume of air
circulated in the vehicle and cancel the Auto mode.

The operator can also select the direction of the airflow
by selecting one of the available mode settings. A/C
operation and Recirculation control can also be manually
selected in Manual operation.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

363
