Chrysler Sebring (2010 year). Manual - part 24

Cavity

Cartridge

Fuse

Mini

Fuse

Description

26

—

15 Amp
Lt. Blue

Auto Shutdown (ASD)
Relay Feed 2

27

—

10 Amp

Red

Ignition Run – Occu-
pant Classification
Module (OCM)/
Occupant Restraint
Controller (ORC)

28

—

10 Amp

Red

Ignition Run — Occu-
pant Classification
Module (OCM)/
Occupant Restraint
Controller (ORC)

29

—

—

Hot Car
(No Fuse Required)

30

—

20 Amp

Yellow

Ignition Run – Heated
Seats – If Equipped

Cavity

Cartridge

Fuse

Mini

Fuse

Description

31

—

10 Amp

Red

—

32

30 Amp

Pink

—

Auto Shutdown (ASD)
Relay Feed 1

33

—

10 Amp

Red

Battery Feed – Switch
Bank/Diagnostic Link
Connector/Powertrain
Control Module (PCM)

34

30 Amp

Pink

—

Battery Feed – Anti-
Lock Brakes (ABS)
Module – If Equipped/
Electronic Stability
Control (ESC) Module
– If Equipped

380

MAINTAINING YOUR VEHICLE

Cavity

Cartridge

Fuse

Mini

Fuse

Description

35

40 Amp

Green

—

Battery Feed – Anti-
Lock Brakes (ABS)
Module – If Equipped/
Electronic Stability
Control (ESC)
Module – If Equipped

36

30 Amp

Pink

—

Battery Feed – Passen-
ger Door Module
(PDM)/Driver Door
Module (DDM)

37

—

25 Amp

Natural

Power Top Module –

If Equipped

CAUTION!

• When installing the Totally Integrated Power

Module cover, it is important to ensure the cover is
properly positioned and fully latched. Failure to
do so may allow water to get into the Totally
Integrated Power Module, and possibly result in
an electrical system failure.

• When replacing a blown fuse, it is important to

use only a fuse having the correct amperage rating.
The use of a fuse with a rating other than indicated
may result in a dangerous electrical system over-
load. If a properly rated fuse continues to blow, it
indicates a problem in the circuit that must be
corrected.

7

MAINTAINING YOUR VEHICLE

381

VEHICLE STORAGE

If you will not be using your vehicle for more than
21 days, you may want to take steps to preserve your
battery.

• Disengage the mini-fuse in the Power Distribution

Center labeled IOD (Ignition Off-Draw).

• Disconnect the negative cable from the battery.

REPLACEMENT BULBS

All the inside bulbs are brass or glass wedge base.
Aluminum base bulbs are not approved and should not
be used for replacement.

LIGHT BULBS – Interior

Bulb No.

Front Courtesy/Reading Lamp . . . . . . . . . . 578/W5W
Center Courtesy/Reading Lamp. . . . . . . . . . 578/W5W
Visor Vanity Lamp. . . . . . . . . . . . . . . . . . . . . . A6220
Glove Box Lamp . . . . . . . . . . . . . . . . . . . . . . . A6220
Shift Indicator Lamp . . . . . . . . . . . . . . . . . IKLE14140
Rear Compartment (Trunk) Lamp . . . . . . . . . . . . . 579

NOTE:

For lighted switches, see your authorized dealer

for replacement.

382

MAINTAINING YOUR VEHICLE

LIGHT BULBS – Exterior

Bulb No.

Low Beam Headlamp . . . . . . . . . . . . . . . . . . . . . H11
High Beam Headlamp . . . . . . . . . . . . . . . . . . . . 9005
Front Park/Turn Signal/Side Marker Lamp . . . . 3757A
Front Fog Lamp . . . . . . . . . . . . . . . . . . . . . . PSX24W
Center High Mounted Stop
(CHMSL) Lamp . . . . . . . . . . . . . . . . . . . W16W (921)
Rear Tail/Stop Lamp . . . . . . . . . . . . . . . . . . . . . 3157
Rear Turn Signal Lamp. . . . . . . . . . . . . . . . . . . . 3157
Backup Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . 3157
License Lamp. . . . . . . . . . . . . . . . . . . . . . . . . . W5W
Front Position Lamp . . . . . . . . . . . . . . . . . . . . . W5W

BULB REPLACEMENT

Headlamp

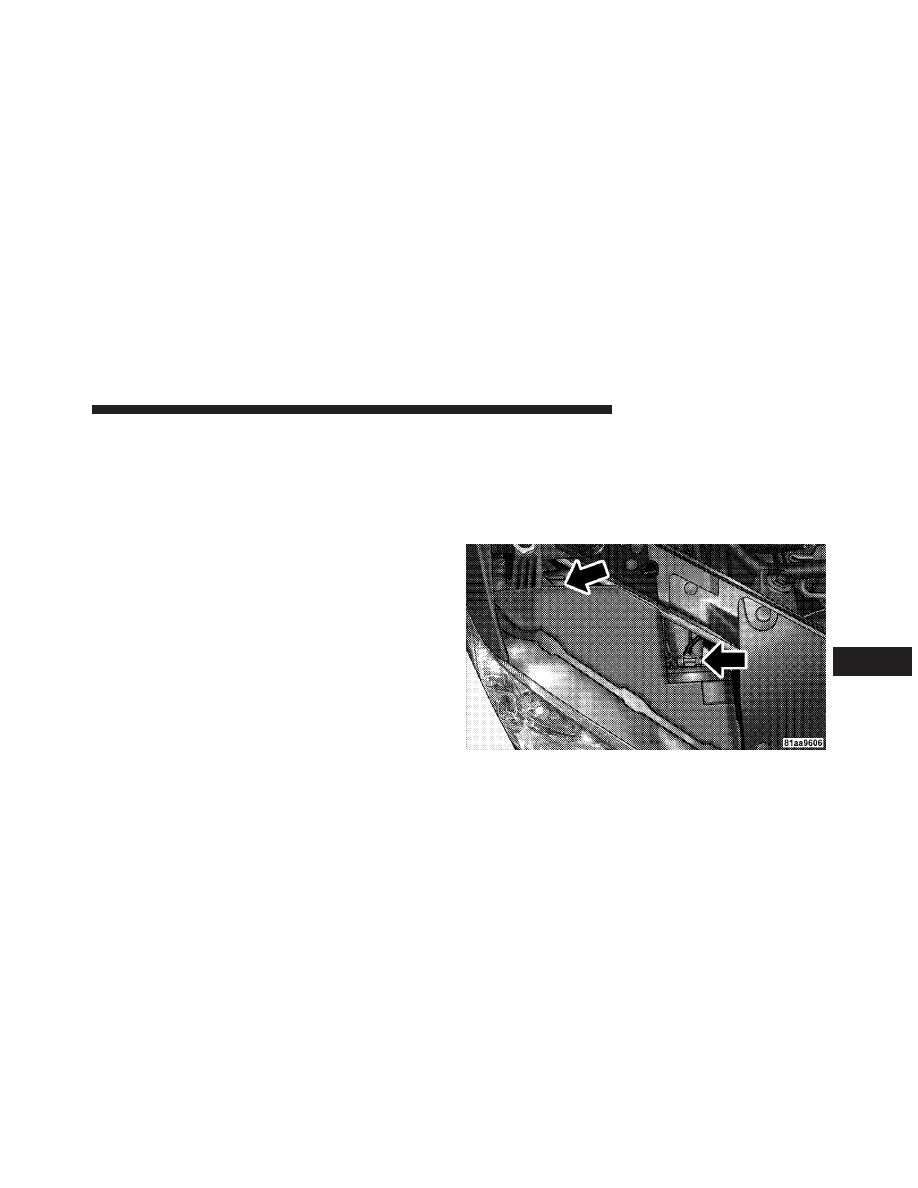

1. Raise and prop open the hood. Locate the connector
behind the headlamp.

NOTE:

It may be necessary to remove the air cleaner

filter housing and position the totally integrated power
module aside prior to replacing the low beam headlamp
on the driver’s side of the vehicle.

2. Reach into engine compartment and from behind the
lamp assembly and grasp the connector.

7

MAINTAINING YOUR VEHICLE

383

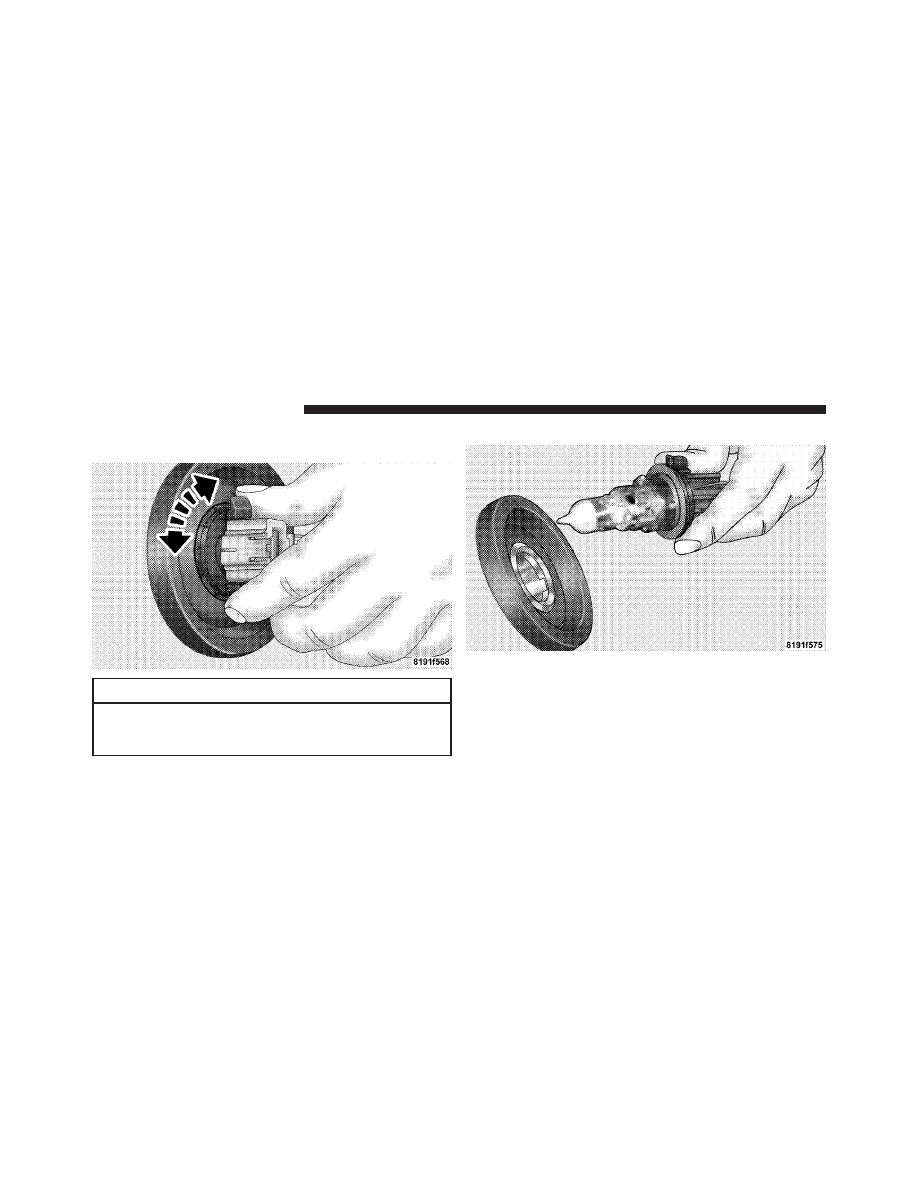

3. Rotate bulb and connector one-quarter turn and pull
outward from assembly.

CAUTION!

Do not touch the new bulb with your fingers. Oil
contamination will severely shorten bulb life.

4. Pull the bulb out of the socket and replace the bulb.

5. If the bulb comes in contact with any oily surface,
clean the bulb with rubbing alcohol.

6. Reinsert the bulb and socket assembly and rotate
clockwise one-quarter turn to secure.

384

MAINTAINING YOUR VEHICLE

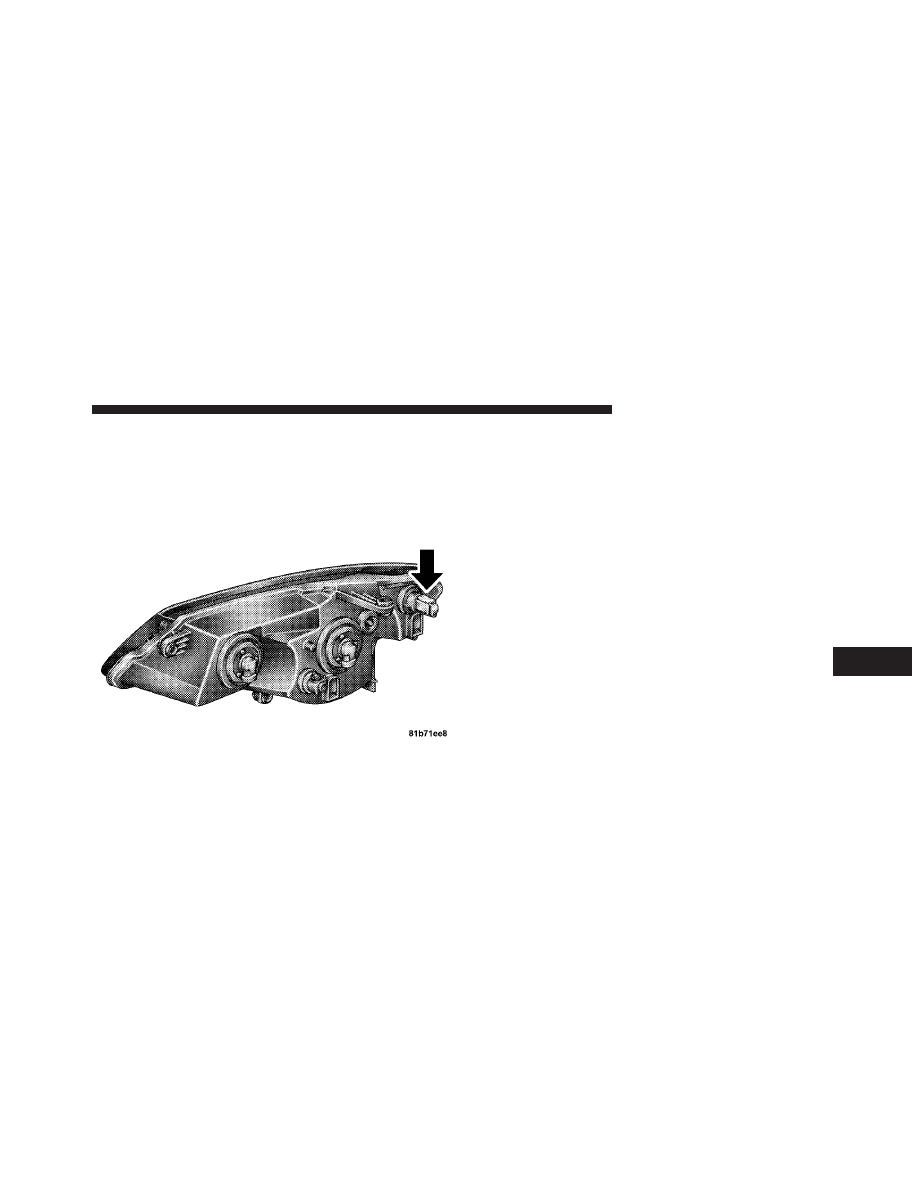

Front Turn Signal/Parking Lamp

1. Raise and prop open the hood.

2. Rotate the bulb’s electrical connector one-quarter turn
counterclockwise and remove it from the headlamp
housing.

3. Remove the bulb from the connector socket and install
the replacement bulb.

4. Install the bulb and connector assembly into the
headlamp housing and rotate the connector one-quarter
turn clockwise to lock it in place.

Front Fog Lamp

NOTE:

Access to the lamps through the lower fascia

cutout is limited. We recommend you access the lamps by
turning the steering wheel to allow access and remove
the inner fender shield.

7

MAINTAINING YOUR VEHICLE

385

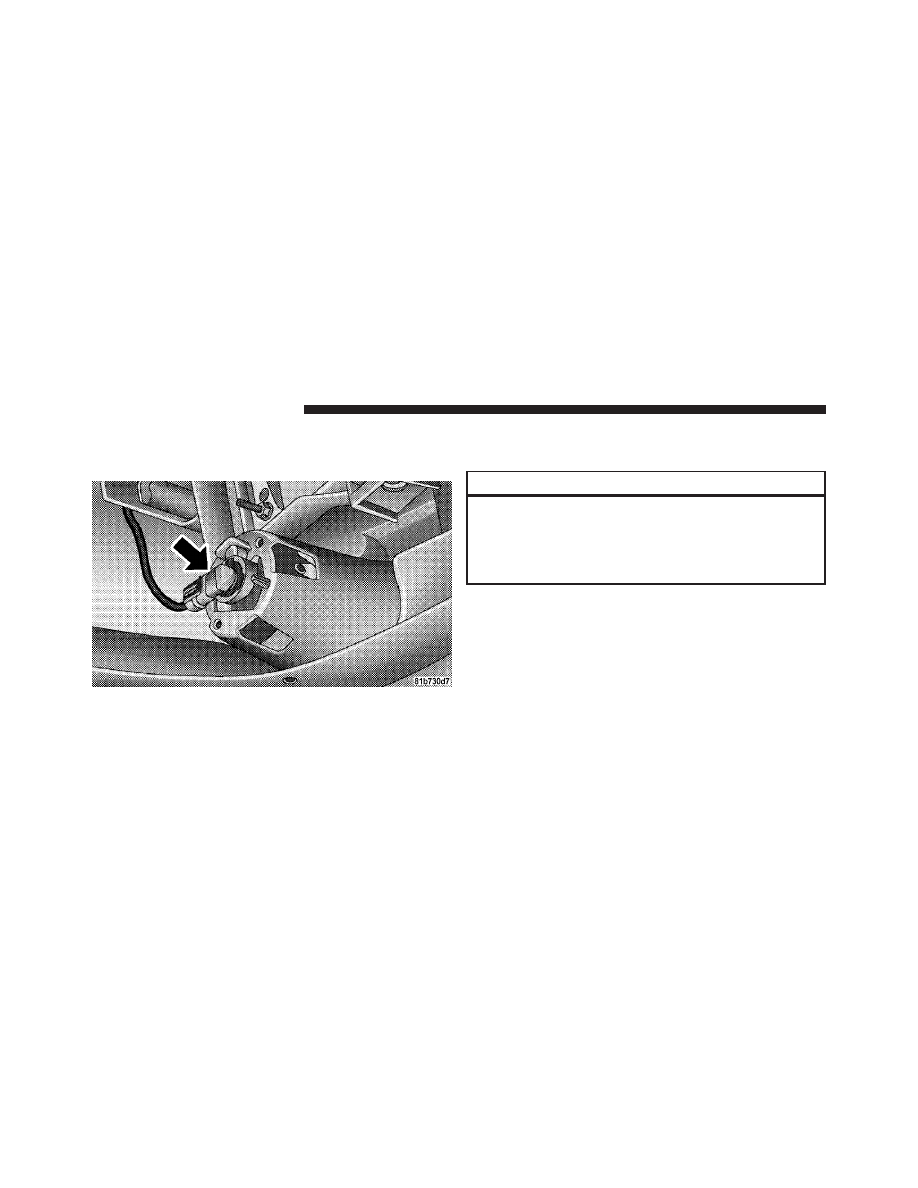

1. Rotate the bulb’s electrical connector one-quarter turn
counterclockwise and remove it from the fog lamp hous-
ing.

2. Remove the bulb from the connector socket and install
the replacement bulb.

CAUTION!

Do not touch the new bulb with your fingers. Oil
contamination will severely shorten bulb life. If the
bulb comes in contact with an oily surface, clean the
bulb with rubbing alcohol.

3. Install the bulb and connector assembly into the fog
lamp housing and rotate the connector one-quarter turn
clockwise to lock it in place.

386

MAINTAINING YOUR VEHICLE

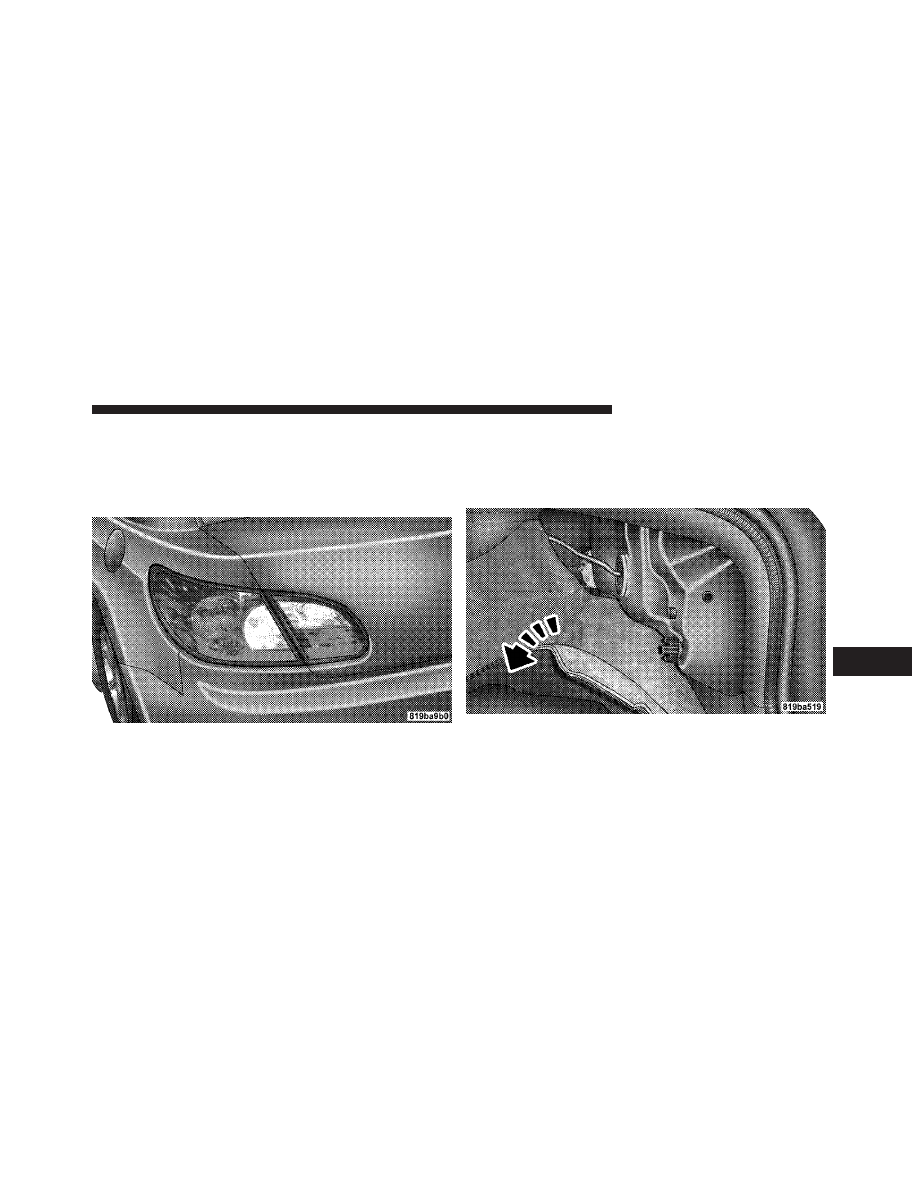

Tail/Stop, Rear Turn Signal and Backup Lamps

The taillamps are a two piece design. The turn signal,
brake and taillamps are located in the rear corner body
panel housing. The backup and taillamps are located in
the trunk lid housing.

Changing the Tail/Stop Lamp or Rear Turn Signal
Lamp

1. Open the trunk and gently pull back the trunk liner
behind the taillamp

7

MAINTAINING YOUR VEHICLE

387

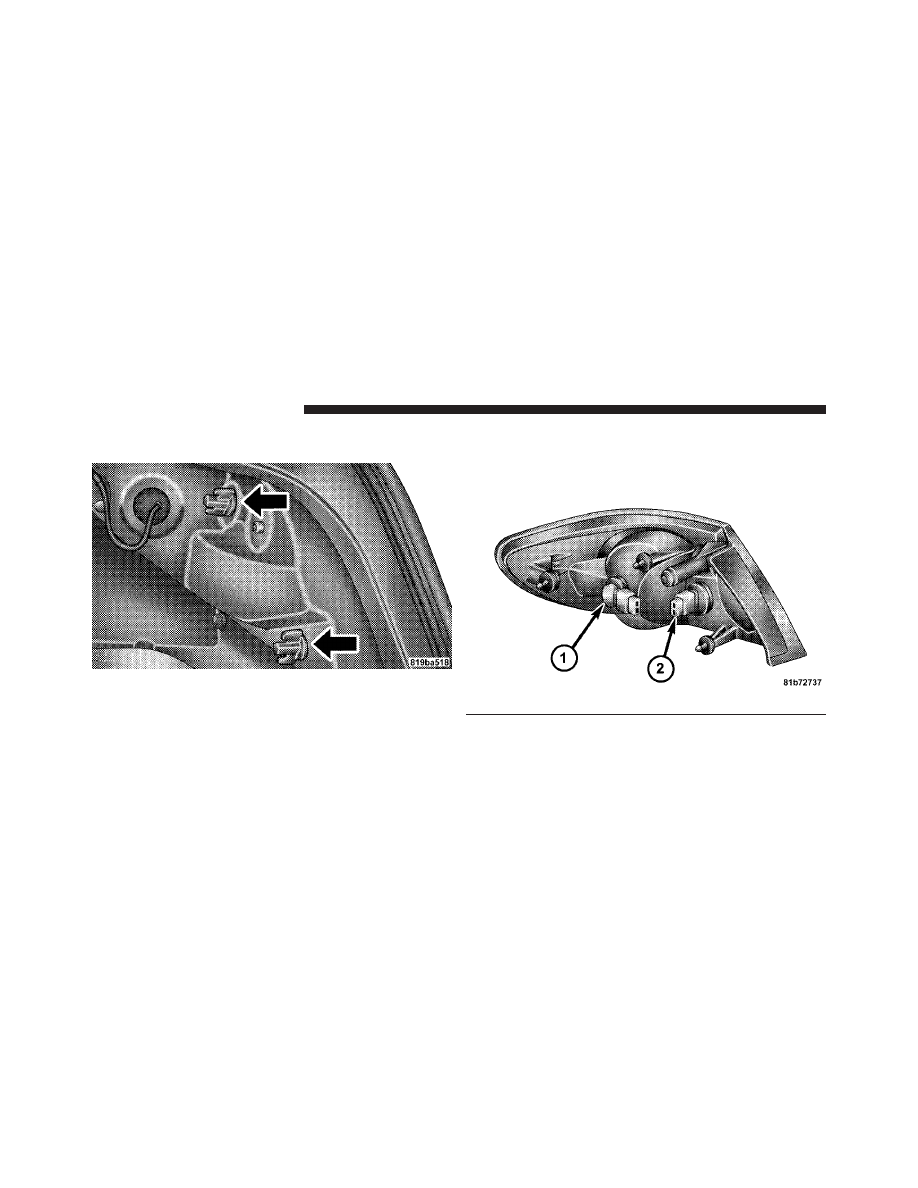

2. Remove the two plastic wing nuts from the taillamp
housing.

3. Grasp the taillamp housing and pull it firmly outward
while pushing gently on the studs from inside to disen-
gage the housing from the vehicle.

4. Rotate the applicable bulb’s electrical connector one-
quarter turn counterclockwise and remove it from the
taillamp housing.

5. Remove the bulb from the connector socket and install
the replacement bulb.

1 — Tail/Stop Lamp

2 — Turn Signal Lamp

388

MAINTAINING YOUR VEHICLE

6. Install the bulb and connector assembly into the
taillamp housing and rotate the connector one-quarter
turn clockwise to lock it in place.

7. Reinstall the taillamp housing.

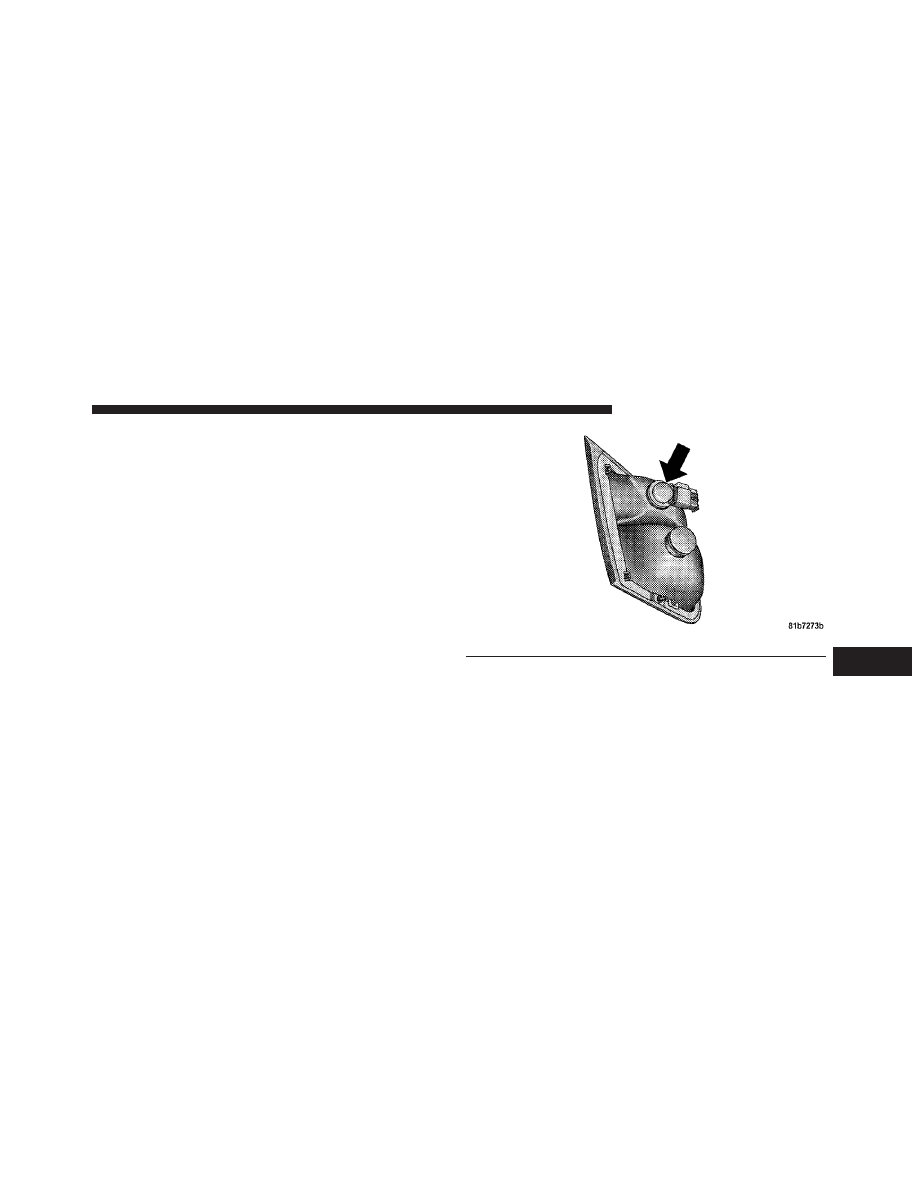

Changing the Backup Lamp

1. Open the trunk.

2. Rotate the bulb’s electrical connector one-quarter turn
counterclockwise and remove it from the housing.

1 — Rear Fog Lamp

2 — Backup Lamp

7

MAINTAINING YOUR VEHICLE

389

3. Remove the bulb from the connector socket and install
the replacement bulb.

4. Install the bulb and connector assembly into the
housing and rotate the connector one-quarter turn clock-
wise to lock it in place.

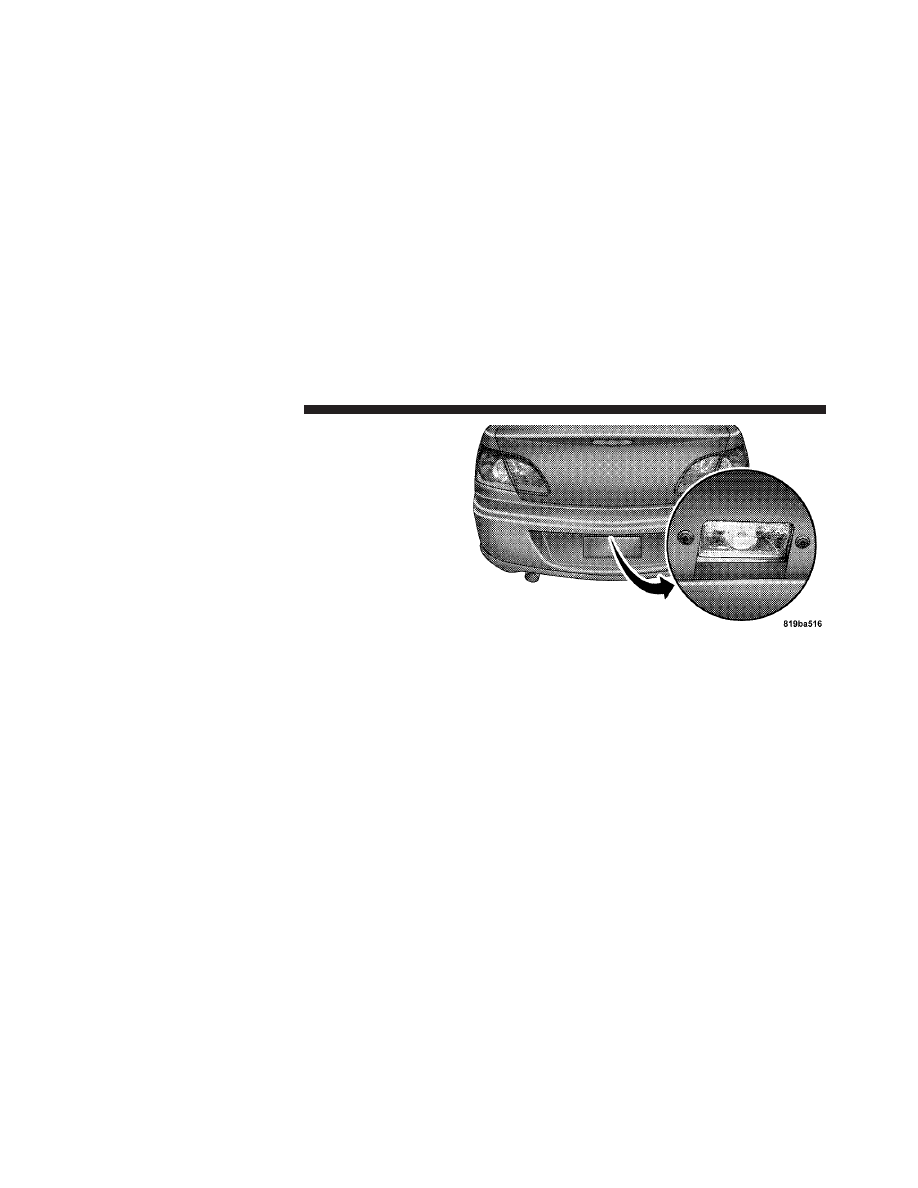

License Plate Lamp

1. Remove two retaining screws holding the lamp lens in
place.

2. Gently pry the lens loose.

3. Pull bulb from socket, replace and reattach the lamp
lens with the two retaining screws.

390

MAINTAINING YOUR VEHICLE

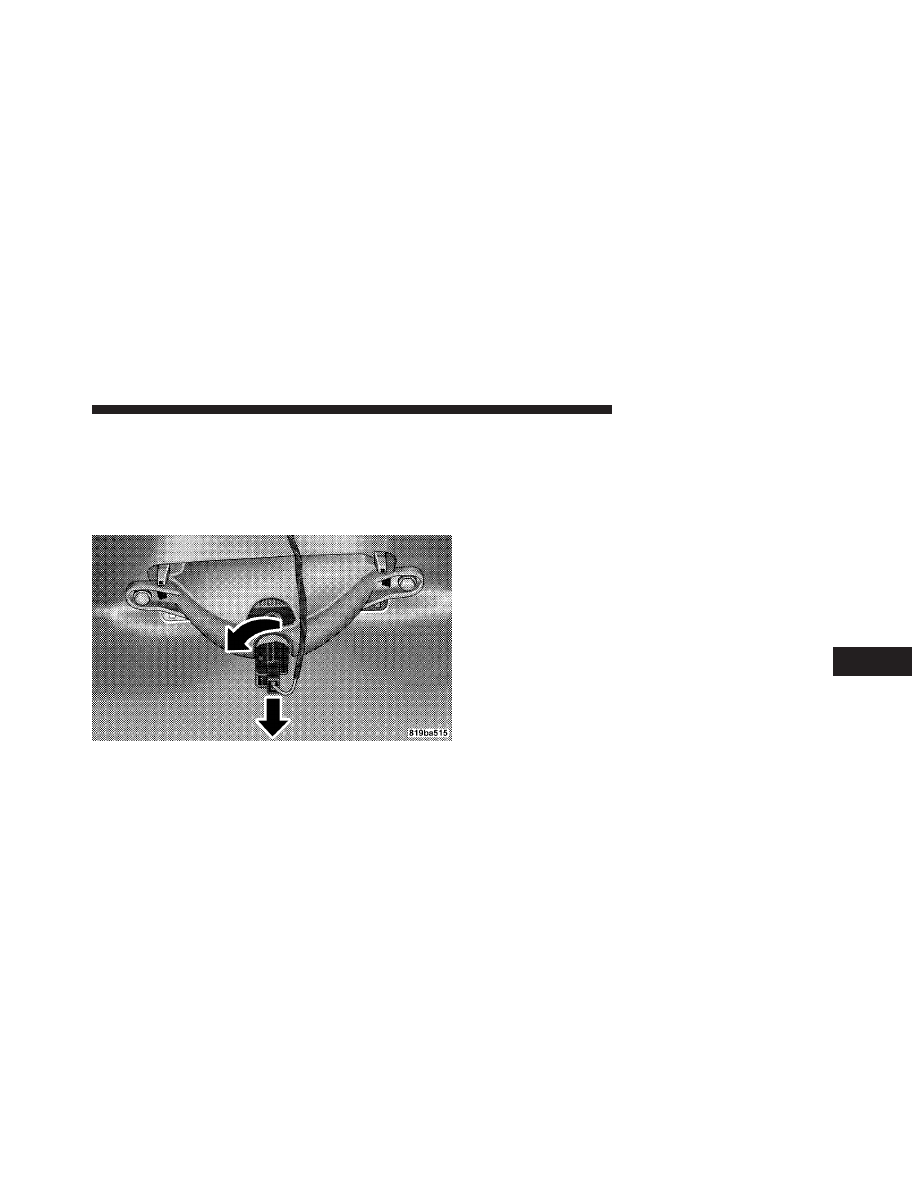

Center High-Mounted Stop Lamp (CHMSL)

1. Open the trunk lid.

2. Rotate the bulb’s electrical connector one-quarter turn
counterclockwise and remove it from the CHMSL hous-
ing.

3. Remove the bulb from the connector socket and install
the replacement bulb.

4. Install the bulb and connector assembly into the
CHMSL housing and rotate the connector one-quarter
turn clockwise to lock it in place.

7

MAINTAINING YOUR VEHICLE

391

FLUID CAPACITIES

U.S.

Metric

Fuel (Approximate)
All Engines — (Except 2.4L PZEV)

16.9 Gallons

64 Liters

2.4L PZEV (Partial Zero Emissions Vehicle)

18.5 Gallons

70 Liters

Engine Oil with Filter
2.4L Engine (SAE 5W-20, API Certified)

4.5 Quarts

4.4 Liters

2.7L Engine (SAE 5W-20, API Certified)

5.5 Quarts

5.2 Liters

3.5L Engine (SAE 10W-30, API Certified)

5.5 Quarts

5.2 Liters

Cooling System*
2.4L Engine (MOPAR

威 Antifreeze/Coolant 5

Year/100,000 Mile Formula or equivalent)

7.7 Quarts

7.3 Liters

2.7L Engine (MOPAR

威 Antifreeze/Coolant 5

Year/100,000 Mile Formula or equivalent)

9.8 Quarts

9.3 Liters

3.5L Engine (MOPAR

威 Antifreeze/Coolant 5

Year/100,000 Mile Formula or equivalent)

11.6 Quarts

11 Liters

* Includes heater and coolant recovery bottle filled to MAX level.

392

MAINTAINING YOUR VEHICLE

FLUIDS, LUBRICANTS, AND GENUINE PARTS

Engine

Component

Fluid, Lubricant, or Genuine Part

Engine Coolant

MOPAR

威 Antifreeze/Coolant 5 Year/100,000 Mile Formula HOAT (Hybrid

Organic Additive Technology) or equivalent.

Engine Oil – 2.4L and 2.7L En-
gines

Use API Certified SAE 5W-20 Engine Oil, meeting the requirements of
Chrysler Material Standard MS-6395. Refer to your engine oil filler cap for
correct SAE grade.

Engine Oil – 3.5L Engine

Use API Certified SAE 10W-30 Engine Oil, meeting Chrysler Material Stan-
dard MS-6395. Refer to your engine oil filler cap for correct SAE grade.

Engine Oil Filter

MOPAR

威 Engine Oil Filter or equivalent.

Spark Plugs – 2.4L Engine except
PZEV*

ZFR5F-11 (Gap 0.043 in [1.11 mm])

Spark Plugs – 2.4L with PZEV*

ZFR5AP (Gap 0.031 in [0.8 mm])

7

MAINTAINING YOUR VEHICLE

393

Component

Fluid, Lubricant, or Genuine Part

Spark Plugs – 2.7L Engine

TE10PMC5 (Gap 0.050 in [1.27 mm])

Spark Plugs – 3.5L Engine

ZFR5LP-13G (Gap 0.050 in [1.27 mm])

Fuel Selection – 2.4L and 2.7L En-
gines

87 Octane

Fuel Selection – 3.5L Engine

87 Octane Acceptable – 89 Octane Recommended

* PZEV = Partial Zero Emission Vehicle

Chassis

Component

Fluid, Lubricant, or Genuine Part

Automatic Transmission

MOPAR

威 ATF+4威 Automatic Transmission Fluid or equivalent licensed

ATF+4

威 product.

Brake Master Cylinder

MOPAR

威 DOT 3 and SAE J1703 should be used. If DOT 3 brake fluid is not

available, then DOT 4 is acceptable. Use only recommended brake fluids.

Power Steering Reservoir

MOPAR

威 Power Steering Fluid +4, MOPAR威 ATF+4威 Automatic Transmis-

sion Fluid or equivalent licensed ATF+4

威 product.

394

MAINTAINING YOUR VEHICLE

MAINTENANCE SCHEDULES

CONTENTS

䡵 Emissions Control System Maintenance . . . . . . 396
䡵 Maintenance Schedule . . . . . . . . . . . . . . . . . . 396

▫ Required Maintenance Intervals . . . . . . . . . . 398
