WARNING!

Do not allow vehicles to touch each other as this
could establish a ground connection and personal
injury could result.

Jump-Starting Procedure

WARNING!

Failure to follow this procedure could result in per-
sonal injury or property damage due to battery ex-
plosion.

CAUTION!

Failure to follow these procedures could result in
damage to the charging system of the booster vehicle
or the discharged vehicle.

1. Connect the positive (+) end of the jumper cable to the
remote positive (+) post of the discharged vehicle.

2. Connect the opposite end of the positive (+) jumper
cable to the positive (+) post of the booster battery.

3. Connect the negative end (-) of the jumper cable to the
negative (-) post of the booster battery.

4. Connect the opposite end of the negative (-) jumper
cable to the remote negative (-) post of the vehicle with
the discharged battery.

WARNING!

Do not connect the cable to the negative post (-) of the
discharged battery. The resulting electrical spark
could cause the battery to explode and could result in
personal injury.

332

WHAT TO DO IN EMERGENCIES

5. Start the engine in the vehicle that has the booster
battery, let the engine idle a few minutes, and then start
the engine in the vehicle with the discharged battery.

Once the engine is started, remove the jumper cables in
the reverse sequence:

6. Disconnect the negative (-) jumper cable from the
remote negative (-) post of the vehicle with the dis-
charged battery.

7. Disconnect the negative end (-) of the jumper cable
from the negative (-) post of the booster battery.

8. Disconnect the opposite end of the positive (+) jumper
cable from the positive (+) post of the booster battery.

9. Disconnect the positive (+) end of the jumper cable
from the remote positive (+) post of the discharged
vehicle.

10. Reinstall the protective cover over the remote posi-
tive (+) battery post of the discharged vehicle.

If frequent jump-starting is required to start your vehicle
you should have the battery and charging system in-
spected at your authorized dealer.

CAUTION!

Accessories that can be plugged into the vehicle
power outlets draw power from the vehicle’s battery,
even when not in use (i.e., cellular phones, etc.).
Eventually, if plugged in long enough, the vehicle’s
battery will discharge sufficiently to degrade battery
life and/or prevent the engine from starting.

FREEING A STUCK VEHICLE

If your vehicle becomes stuck in mud, sand, or snow, it
can often be moved by a rocking motion. Turn your
steering wheel right and left to clear the area around the

6

WHAT TO DO IN EMERGENCIES

333

front wheels. Then shift back and forth between RE-
VERSE and FIRST gear. Using minimal accelerator pedal
pressure to maintain the rocking motion, without spin-
ning the wheels, is most effective.

NOTE:

If your vehicle is equipped with Electronic

Stability Control (ESC), turn the system to Partial OFF
before attempting to “rock” the vehicle. Refer to “Elec-
tronic Brake Control” in “Starting and Operating” for
further information.

CAUTION!

• When “rocking” a stuck vehicle by moving be-

tween 1st and REVERSE, do not spin the wheels
faster than 15 mph (24 km/h), or drivetrain damage
may result.

(Continued)

CAUTION! (Continued)

• Revving the engine or spinning the wheels too fast

may lead to transmission overheating and failure.
It can also damage the tires. Do not spin the
wheels above 30 mph (48 km/h) while in gear (no
transmission shifting occurring).

WARNING!

Fast spinning tires can be dangerous. Forces gener-
ated by excessive wheel speeds may cause damage, or
even failure, of the axle and tires. A tire could
explode and injure someone. Do not spin your vehi-
cle’s wheels faster than 30 mph (48 km/h) or for
longer than 30 seconds continuously without stop-
ping when you are stuck and do not let anyone near
a spinning wheel, no matter what the speed.

334

WHAT TO DO IN EMERGENCIES

TOWING A DISABLED VEHICLE

Towing With The Ignition Key

Front Wheel Drive
Your vehicle may be towed (with all four wheels flat on
the ground), under the following conditions:

• The shift lever must be in NEUTRAL.
• The distance to be traveled must not exceed 15 miles

(25 km).

• The towing speed must not exceed 25 mph (40 km/h).

CAUTION!

• Exceeding these towing limits may cause a trans-

axle failure. Such damage is not covered by the
New Vehicle Limited Warranty.

(Continued)

CAUTION! (Continued)

• If the transaxle is inoperative, or if the vehicle is to

be towed more than 15 miles (25 km), the vehicle
must be transported either with a flatbed truck or
with the front wheels off the ground, otherwise,
transaxle damage may occur.

• If the vehicle being towed requires steering, the

ignition switch must be in the ON position, not in
the LOCK or ACC position.

• Do not attempt to tow this vehicle from the front

with sling-type towing equipment. Damage to the
front fascia will result.

• Do not push or tow this vehicle with another

vehicle as damage to the bumper fascia and trans-
axle may result.

6

WHAT TO DO IN EMERGENCIES

335

If you must use the accessories (wipers, defrosters, etc.)
while being towed, the key must be in the ON position,
not the ACC position. Make certain the transaxle remains
in NEUTRAL.

Towing Without The Ignition Key

Special care must be taken when the vehicle is towed
with the ignition in the LOCK position. Flatbed towing is
the preferred towing method. However, if a flatbed
towing vehicle is not available, a wheel lift towing
vehicle may be used. Rear towing is not recommended
with the front wheels on the ground, as transaxle damage
can result. If rear towing is the only alternative, a front
end dolly must be used. Proper towing equipment is
necessary to prevent damage to the vehicle.

Towing This Vehicle Behind Another Vehicle

Flat towing with all four wheels on the ground of
vehicles equipped with an automatic transmission, is
only permitted within the limitations described in this
section.

Towing This Vehicle Behind Another Vehicle With
A Tow Dolly

Rear towing is not recommended with the front wheels
on the ground, as transaxle damage can result. If rear
towing is the only alternative, a front end dolly must be
used. Proper towing equipment is necessary to prevent
damage to the vehicle.

336

WHAT TO DO IN EMERGENCIES

Towing Without Power — Override Transaxle
Interlock System

Special care must be taken when the vehicle is towed
with the ignition in the LOCK position. A dolly should be
used under the front wheels if the rear wheels are raised.
Proper towing equipment is necessary to prevent dam-
age to the vehicle.

Battery power is required to release the brake/transaxle
interlock system. There is an override system that allows
you to shift out of PARK in case of loss of power. To
activate the override system:

• Firmly apply the parking brake.

• Insert the ignition key and rotate it to the ON position.
• Remove the cupholder liner.
• Insert a key, screwdriver, or similar object into the

front hole then push and hold the manual override
release lever forward.

• While holding the release lever forward, move the

shift lever from PARK to NEUTRAL.

• Release the override.

6

WHAT TO DO IN EMERGENCIES

337

MAINTAINING YOUR VEHICLE

CONTENTS

䡵 Engine Compartment — 2.4L . . . . . . . . . . . . . 341
䡵 Engine Compartment — 2.7L . . . . . . . . . . . . . 342
䡵 Engine Compartment — 3.5L . . . . . . . . . . . . . 343
䡵 Onboard Diagnostic System — OBD II . . . . . . 344

▫ Loose Fuel Filler Cap Message . . . . . . . . . . . 344

䡵 Emissions Inspection And Maintenance

Programs . . . . . . . . . . . . . . . . . . . . . . . . . . . . 345

䡵 Replacement Parts . . . . . . . . . . . . . . . . . . . . . 346
䡵 Dealer Service . . . . . . . . . . . . . . . . . . . . . . . . 346

䡵 Maintenance Procedures . . . . . . . . . . . . . . . . . 347

▫ Engine Oil . . . . . . . . . . . . . . . . . . . . . . . . . 348
▫ Engine Oil Filter . . . . . . . . . . . . . . . . . . . . . 351
▫ Engine Air Cleaner Filter . . . . . . . . . . . . . . . 352
▫ Maintenance-Free Battery . . . . . . . . . . . . . . 352
▫ Air Conditioner Maintenance . . . . . . . . . . . . 354
▫ A/C Air Filter – If Equipped . . . . . . . . . . . . 355
▫ Body Lubrication . . . . . . . . . . . . . . . . . . . . 356
▫ Windshield Wiper Blades . . . . . . . . . . . . . . . 357

7

▫ Adding Washer Fluid . . . . . . . . . . . . . . . . . 358
▫ Exhaust System . . . . . . . . . . . . . . . . . . . . . 358
▫ Cooling System . . . . . . . . . . . . . . . . . . . . . 361
▫ Brake System . . . . . . . . . . . . . . . . . . . . . . . 366
▫ Automatic Transmission . . . . . . . . . . . . . . . 368
▫ Appearance Care And Protection From

Corrosion . . . . . . . . . . . . . . . . . . . . . . . . . . 371

▫ Cleaning Center Console Cupholders . . . . . . 376

䡵 Fuses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 377

▫ Totally Integrated Power Module (TIPM) . . . 377

䡵 Vehicle Storage . . . . . . . . . . . . . . . . . . . . . . . 382
䡵 Replacement Bulbs . . . . . . . . . . . . . . . . . . . . 382

䡵 Bulb Replacement . . . . . . . . . . . . . . . . . . . . . 383

▫ Headlamp . . . . . . . . . . . . . . . . . . . . . . . . . 383
▫ Front Turn Signal/Parking Lamp . . . . . . . . . 385
▫ Front Fog Lamp . . . . . . . . . . . . . . . . . . . . . 385
▫ Tail/Stop, Rear Turn Signal And Backup

Lamps . . . . . . . . . . . . . . . . . . . . . . . . . . . . 387

▫ License Plate Lamp . . . . . . . . . . . . . . . . . . . 390
▫ Center High-Mounted Stop Lamp

(CHMSL) . . . . . . . . . . . . . . . . . . . . . . . . . . 391

䡵 Fluid Capacities . . . . . . . . . . . . . . . . . . . . . . 392
䡵 Fluids, Lubricants, And Genuine Parts . . . . . . . 393

▫ Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . 393
▫ Chassis . . . . . . . . . . . . . . . . . . . . . . . . . . . 394

340

MAINTAINING YOUR VEHICLE

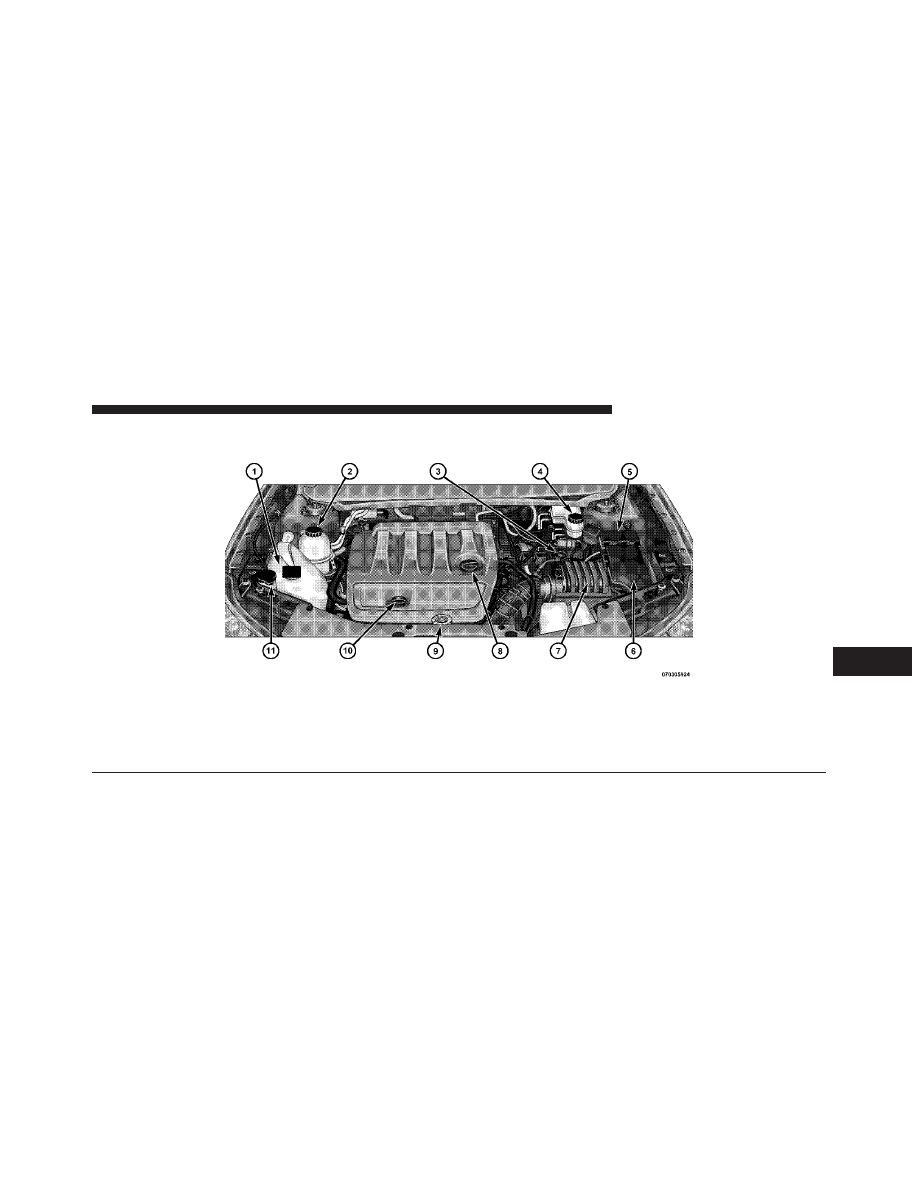

ENGINE COMPARTMENT — 2.4L

1 — Engine Coolant Reservoir

7 — Air Cleaner Filter

2 — Power Steering Fluid Reservoir

8 — Engine Oil Fill

3 — Automatic Transmission Dipstick

9 — Coolant Pressure Cap

4 — Brake Fluid Reservoir

10 — Engine Oil Dipstick

5 — Integrated Power Module

11 — Washer Fluid Reservoir

6 — Power Distribution Center

7

MAINTAINING YOUR VEHICLE

341

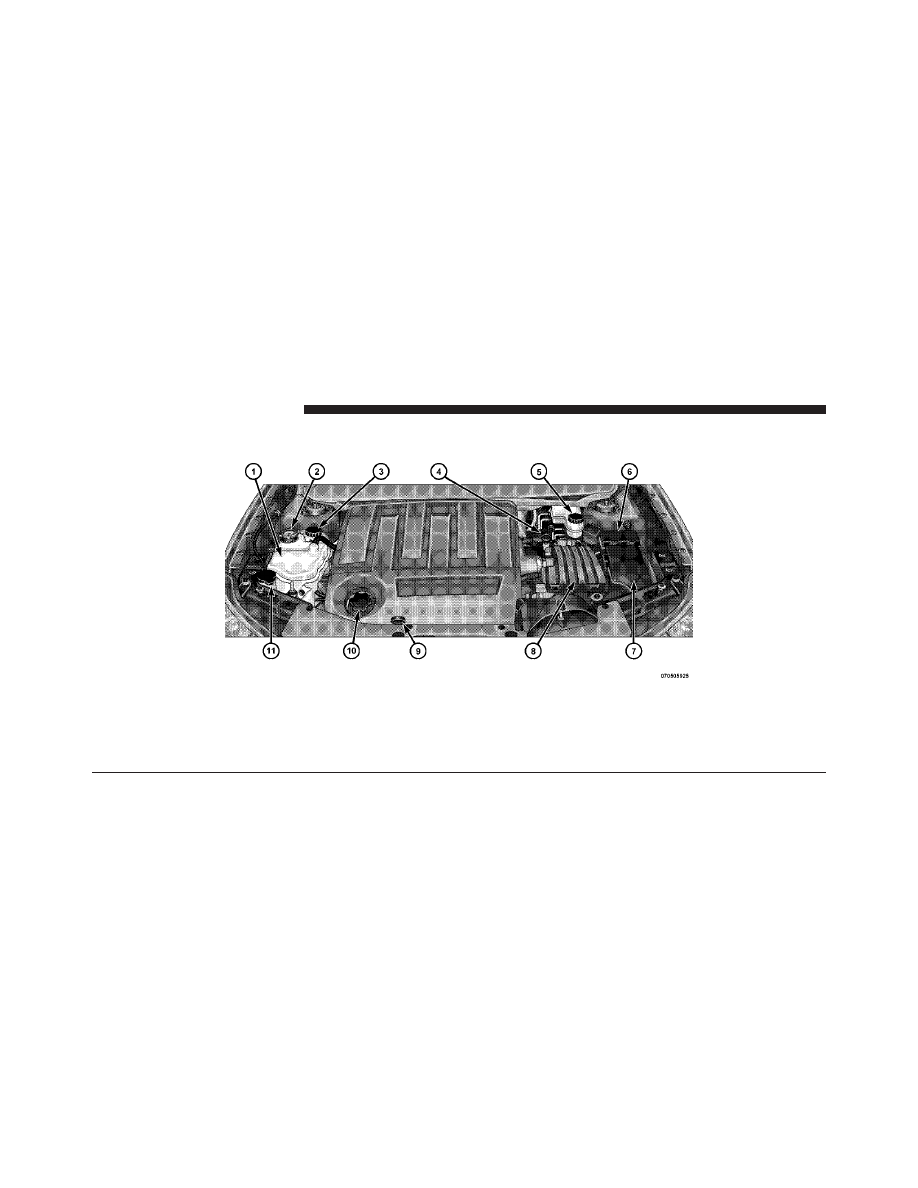

ENGINE COMPARTMENT — 2.7L

1 — Engine Coolant Reservoir

7 — Power Distribution Center

2 — Coolant Pressure Cap

8 — Air Cleaner Filter

3 — Power Steering Fluid Reservoir

9 — Engine Oil Dipstick

4 — Automatic Transmission Dipstick (Four-Speed Only)

10 — Engine Oil Fill

5 — Brake Fluid Reservoir

11 — Washer Fluid Reservoir

6 — Integrated Power Module

342

MAINTAINING YOUR VEHICLE

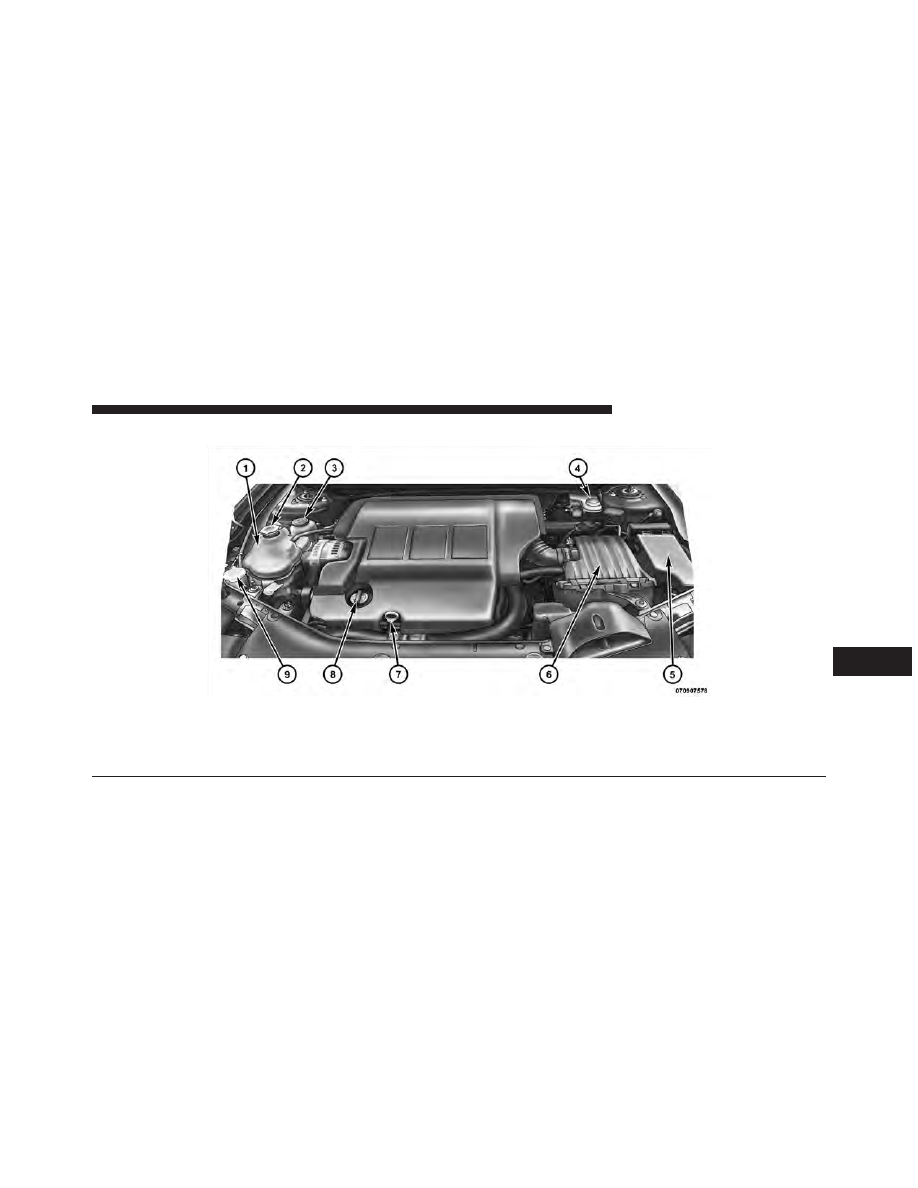

ENGINE COMPARTMENT — 3.5L

1 — Engine Coolant Reservoir

6 — Air Cleaner Filter

2 — Coolant Pressure Cap

7 — Engine Oil Dipstick

3 — Power Steering Fluid Reservoir

8 — Engine Oil Fill

4 — Brake Fluid Reservoir

9 — Washer Fluid Reservoir

5 — Totally Integrated Power Module (TIPM)

7

MAINTAINING YOUR VEHICLE

343

ONBOARD DIAGNOSTIC SYSTEM — OBD II

Your vehicle is equipped with a sophisticated Onboard
Diagnostic system called OBD II. This system monitors
the performance of the emissions, engine, and automatic
transmission control systems. When these systems are
operating properly, your vehicle will provide excellent
performance and fuel economy, as well as maintaining
engine emissions well within current government regu-
lations.

If any of these systems require service, the OBD II system
will turn on the Malfunction Indicator Light (MIL). It will
also store diagnostic codes and other information to
assist an authorized service technician in making repairs.
Although your vehicle will usually be drivable and not
need towing, see your authorized dealer for service as
soon as possible.

CAUTION!

• Prolonged driving with the “Malfunction Indica-

tor Light” on could cause further damage to the
emission control system. It could also affect fuel
economy and driveability. The vehicle must be
serviced before any emissions tests can be per-
formed.

• If the “Malfunction Indicator Light” is flashing

while the engine is running, severe catalytic con-
verter damage and power loss will soon occur.
Immediate service is required.

Loose Fuel Filler Cap Message

After fuel is added, the vehicle diagnostic system can
determine if the fuel filler cap is possibly loose or
improperly installed. A “GASCAP” message will be
displayed in the instrument cluster. Tighten the gas cap
until a

⬙clicking⬙ sound is heard. This is an indication that

344

MAINTAINING YOUR VEHICLE

the gas cap is properly tightened. Press the trip odometer
“Reset” button to turn off the message. If the problem
persists, the message will appear the next time the
vehicle is started. This might indicate a damaged cap. If
the problem is detected twice in a row, the system will
turn on the “Malfunction Indicator Light (MIL).” Resolv-
ing the problem will turn the MIL light off.

EMISSIONS INSPECTION AND MAINTENANCE
PROGRAMS

In some localities, it may be a legal requirement to pass
an inspection of your vehicle’s emissions control system.
Failure to pass could prevent vehicle registration.

For states that require an Inspection and Mainte-
nance (I/M), this check verifies the “Malfunction
Indicator Light (MIL)” is functioning and is not

on when the engine is running, and that the OBD II
system is ready for testing.

Normally, the OBD II system will be ready. The OBD II
system may not be ready if your vehicle was recently
serviced, recently had a dead battery or a battery replace-
ment. If the OBD II system should be determined not
ready for the I/M test, your vehicle may fail the test.

Your vehicle has a simple ignition key-actuated test,
which you can use prior to going to the test station. To
check if your vehicle’s OBD II system is ready, you must
do the following:

1. Turn the ignition switch to the ON position, but do not
crank or start the engine.

2. If you crank or start the engine, you will have to start
this test over.

3. As soon as you turn the ignition switch to the ON
position, you will see the MIL symbol come on as part of
a normal bulb check.

7

MAINTAINING YOUR VEHICLE

345

4. Approximately 15 seconds later, one of two things will
happen:

a. The MIL will flash for about 10 seconds and then
return to being fully illuminated until you turn OFF
the ignition or start the engine. This means that your
vehicle’s OBD II system is not ready and you should
not

proceed to the I/M station.

b. The MIL will not flash at all and will remain fully
illuminated until you turn OFF the ignition or start the
engine. This means that your vehicle’s OBD II system
is ready and you can proceed to the I/M station.

If your OBD II system is not ready, you should see your
authorized dealer or repair facility. If your vehicle was
recently serviced or had a battery failure or replacement,
you may need to do nothing more than drive your
vehicle as you normally would in order for your OBD II
system to update. A recheck with the above test routine
may then indicate that the system is now ready.

Regardless of whether your vehicle’s OBD II system is
ready or not, if the MIL is illuminated during normal
vehicle operation you should have your vehicle serviced
before going to the I/M station. The I/M station can fail
your vehicle because the MIL is on with the engine
running.

REPLACEMENT PARTS

Use of genuine MOPAR

威 parts for normal/scheduled

maintenance and repairs is highly recommended to en-
sure the designed performance. Damage or failures
caused by the use of non-MOPAR

威 parts for maintenance

and repairs will not be covered by the manufacturer’s
warranty.

DEALER SERVICE

Your authorized dealer has the qualified service person-
nel, special tools, and equipment to perform all service
operations in an expert manner. Service Manuals are
available which include detailed service information for

346

MAINTAINING YOUR VEHICLE

your vehicle. Refer to these Service Manuals before
attempting any procedure yourself.

NOTE:

Intentional tampering with emissions control

systems may void your warranty and could result in civil
penalties being assessed against you.

WARNING!

You can be badly injured working on or around a
motor vehicle. Only do service work for which you
have the knowledge and the proper equipment. If
you have any doubt about your ability to perform a
service job, take your vehicle to a competent me-
chanic.

MAINTENANCE PROCEDURES

The pages that follow contain the required maintenance
services determined by the engineers who designed your
vehicle.

Besides those maintenance items specified in the fixed
maintenance schedule, there are other components which
may require servicing or replacement in the future.

CAUTION!

• Failure to properly maintain your vehicle or per-

form repairs and service when necessary could
result in more costly repairs, damage to other
components or negatively impact vehicle perfor-
mance. Immediately have potential malfunctions
examined by an authorized Chrysler Group LLC
dealership or qualified repair center.

(Continued)

7

MAINTAINING YOUR VEHICLE

347
