• “FLASH LAMPS W/LOCK >ON” – When ON is

selected, the front and rear turn signals will flash when
the doors are locked or unlocked with the RKE Trans-
mitter. This feature may be selected with or without
the sound horn on lock feature selected. To make your
selection, press and release the RESET button until
“ON” or “OFF” appears.

• “HEADLAMP OFF DELAY > 0 SEC” – When this

feature is selected, the driver can choose to have the
headlamps remain on for 0, 30, 60, or 90 seconds when
exiting the vehicle. To make your selection, press and
release the RESET button until “0,” “30,” “60,” or “90”
appears.

NOTE:

The headlamp switch must be in the “A” auto

mode before this feature will work.

• HEADLAMPS W/WIPERS > ON – When ON is

selected, the headlamps will automatically turn on
when the wiper switch is activated.

• EASY EXIT SEAT > ON – When ON is selected, and

the key is removed from the ignition, the driver’s seat
will automatically move rearward to allow easy exit.

• TILT MIRRORS IN “R” > ON – When ON is selected,

and the transmission is put in REVERSE, the outside
mirrors will tilt downward.

• “KEY OFF POWER DELAY> OFF” – When this feature

is selected, the power window switches, radio, hands–
free system (if equipped), and power outlets will
remain active for up to 10 minutes after the ignition
switch is turned off. Opening a vehicle door will
cancel this feature. To make your selection, press and
release the RESET button until “Off,” “45 sec.,” “5
min.,” “10 min.” appears.

• “ILLUMINATED APRCH > OFF” – When this feature

is selected, the headlights will activate and remain on
for up to 90 seconds when the doors are unlocked with

172

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

the RKE Transmitter. To make your selection, press
and release the RESET button until “OFF,” “30 sec.,”
“60 sec.,” or “90 sec.” appears.

• PARK ASST. SYSTEM > ON – When YES is selected,

the Rear Park Assist System is activated. When NO is
selected, the System is deactivated.

• “UNIT IN > U.S./METRIC” – The EVIC odometer can

be changed between English and Metric units of
measure. To make your selection, press and release the
RESET button until “US” or “METRIC” appears.

• “COMPASS VARIANCE > 8” – Press the RESET

button to change the compass variance setting. Set this
to your current location. If you change location,
change your variance according to your variance on
the variance map. Refer to Compass Variance Map in
this section.

• “COMPASS CALIBRATE > YES” – Press the RESET

button to manually calibrate the compass. Refer to
Manual Compass Calibration in this section.

Compass/Temperature Button

Pressing the Compass/Temperature button
will return the display to the normal compass/
temperature display.

NOTE:

Temperature accuracy can be affected from heat

soak. For best accuracy, the vehicle should be driven at a
speed greater than 20 mph (32 km/h) for several min-
utes.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

173

3

Automatic Compass Calibration
This compass is self-calibrating, which reduces the need
to calibrate the compass manually. When the vehicle is
new, the compass may appear erratic and the EVIC will
display “CAL” until the compass is calibrated. You may
also calibrate the compass by completing one or more
360° turns at speeds less than 5 mph (8 km/h) (in an area
free from large metal or metallic objects) until the “CAL”
message displayed in the EVIC turns off. The compass
will now function normally.

Manual Compass Calibration
If the compass appears erratic and the “CAL” message
does not appear in the EVIC display, you must put the
compass into the Calibration Mode manually as follows:

1. Turn the ignition switch to the ON/RUN position.

2. Press the MENU button until “Personal
Settings” is displayed.

3. Press the STEP button until “Calibrate Compass YES”
is displayed.

4. Press and release the RESET button to start the
calibration. The message “CAL” will display on the
compass temperature screen in the EVIC.

5. Slowly drive the vehicle at a speed of 5 mph (8 km/h)
in a complete 360°circle, (in an area free from large
metal or metallic objects) until the “CAL” message
turns off. The compass will now function normally.

Compass Variance
Compass variance is the difference between magnetic
North and geographic North. In some areas of the
country, the difference between magnetic and geographic

174

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

North is great enough to cause the compass to give false
readings. If this occurs, the compass variance must be set
using the following procedure:

NOTE:

Magnetic materials should be kept away from

the overhead console. This is where the compass sensor is
located.

1. Turn the ignition switch to the ON/RUN position.

2. Press the MENU button until “Personal
Settings” is displayed.

3. Press the STEP button until “Compass Variance” is
displayed.

4. Press and release RESET button until the proper
variance zone is selected according to the variance map.

5. Press and release the Compass/Temperature button
to exit.

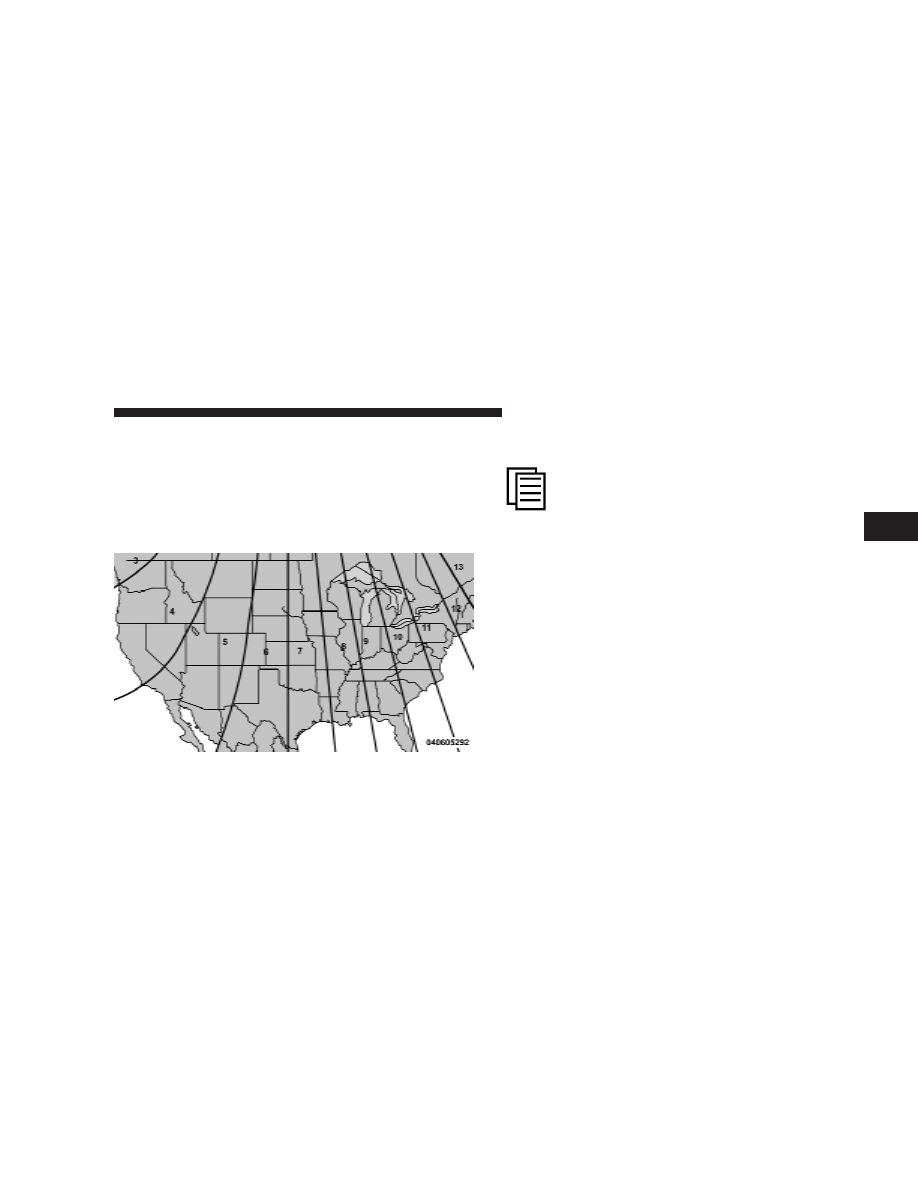

Variance Map

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

175

3

GARAGE DOOR OPENER — IF EQUIPPED

HomeLink

t replaces up to three remote controls (hand-

held transmitters) that operate devices such as garage
door openers, motorized gates, lighting, or home security
systems. The HomeLink

t unit operates off your vehicle’s

battery.

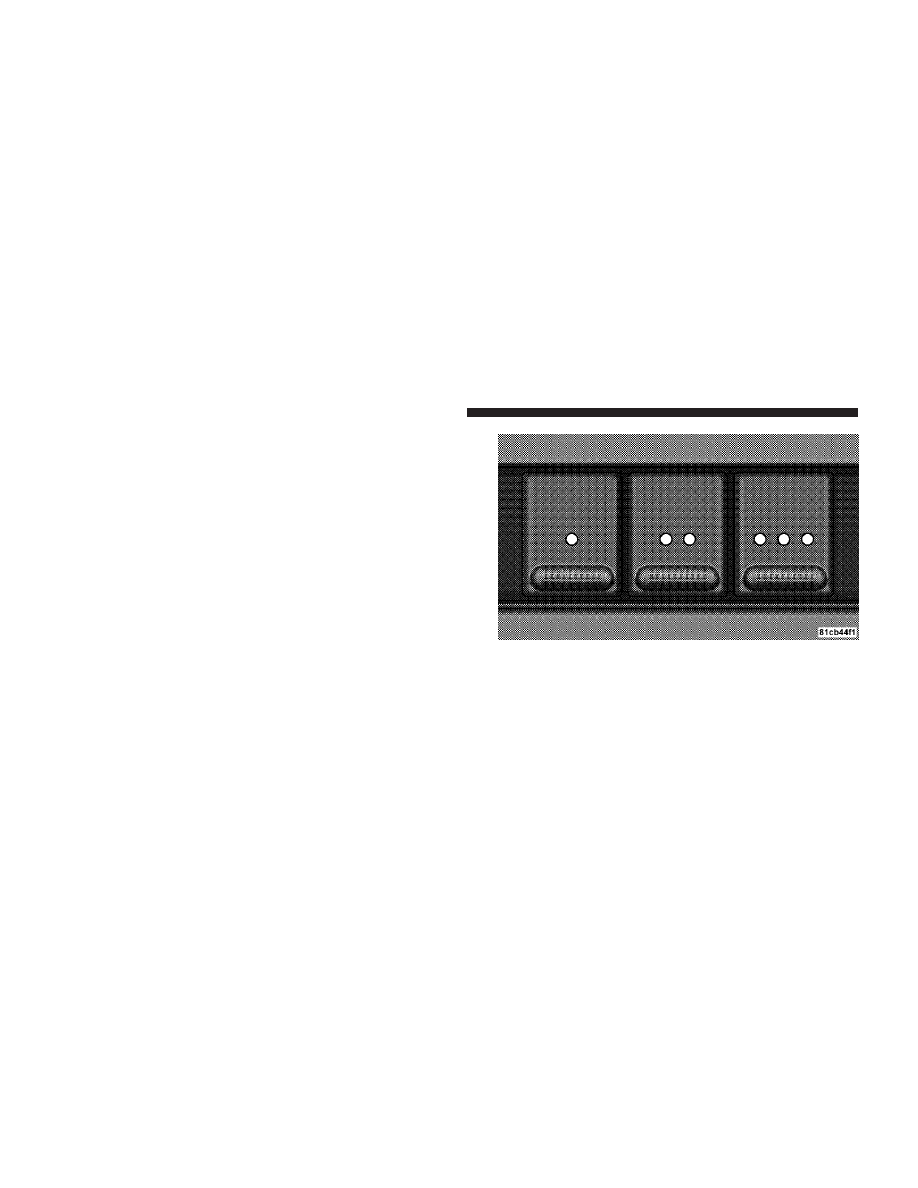

The HomeLink

t buttons are located in the overhead

console, and contain one, two, or three dots/lines desig-
nating the different HomeLink

t channels.

NOTE:

HomeLink

t is disabled when the Vehicle Secu-

rity Alarm is active.

HomeLink

t Buttons

176

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

Your motorized door or gate will open and close
while you are training the Universal Transceiver. Do
not train the transceiver if people or pets are in the
path of the door or gate. Only use this transceiver
with a garage door opener that has a “stop and
reverse” feature as required by federal safety stan-
dards. This includes most garage door opener models
manufactured after 1982. Do not use a garage door
opener without these safety features. Call toll-free
1–800–355–3515

or,

on

the

Internet

at

www.HomeLink.com for safety information or
assistance.

WARNING!

Vehicle exhaust contains carbon monoxide, a danger-
ous gas. Do not run your vehicle in the garage while
training the transceiver. Exhaust gas can cause seri-
ous injury or death.

Programming HomeLink

T

Before You Begin
If you have not trained any of the HomeLink

t buttons,

erase all channels before you begin training.

To do this, press and hold the two outside buttons for up
to 20 seconds. The EVIC will display “CLEARING
CHANNELS.” Release the buttons when the EVIC mes-
sage states “CHANNELS CLEARED.”

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

177

3

It is recommended that a new battery be placed in the
hand-held transmitter of the device being programmed
to HomeLink

t for more efficient training and accurate

transmission of the radio-frequency signal.

Your vehicle should be parked outside of the garage
while training.

1. Turn the ignition switch to the ON/RUN position.

2. Place the hand-held transmitter 1 to 3 in (3 to 8 cm)
from the HomeLink

t buttons while keeping the EVIC

display in view.

For optimal training, point the battery end of the hand-
held transmitter away from the HomeLink

t.

3. Simultaneously, press and hold both the chosen
HomeLink

t button and the hand-held transmitter button

until the EVIC display changes from “CHANNEL #
TRAINING” to “CHANNEL # TRAINED.”

Then release both the HomeLink

t and hand-held trans-

mitter buttons.

If the EVIC display states “DID NOT TRAIN” repeat Step
3. If the signal is too weak, replace the battery in the
original hand-held transmitter.

It may take up to 30 seconds, or longer, in rare cases. The
garage door may open and close while you train.

NOTE:

Some gate operators and garage door openers

may require you to replace Step 3 with procedures noted
in the “Gate Operator/Canadian Programming” section.

4. Press and hold the just-trained HomeLink

t button. If

the channel has been trained, the EVIC display will now
state “CHANNEL # TRANSMIT.”

If the EVIC display still states “CHANNEL # TRAIN-
ING” repeat Step 3.

178

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

After training a HomeLink

t channel, if the

garage door does not operate with HomeLink

t and the

garage door opener was manufactured after 1995, the
garage door opener may have rolling code. If so, proceed
to the heading “Programming A Rolling Code System.”

5. PROGRAMMING A ROLLING CODE SYSTEM
At the garage door opener motor (in the garage), locate
the “learn” or “training” button.

This can usually be found where the hanging antenna
wire is attached to the garage door opener motor (it is
NOT the button normally used to open and close the
door).

6. Firmly press and release the “learn” or “training”
button. The name and color of the button may vary by
manufacturer.

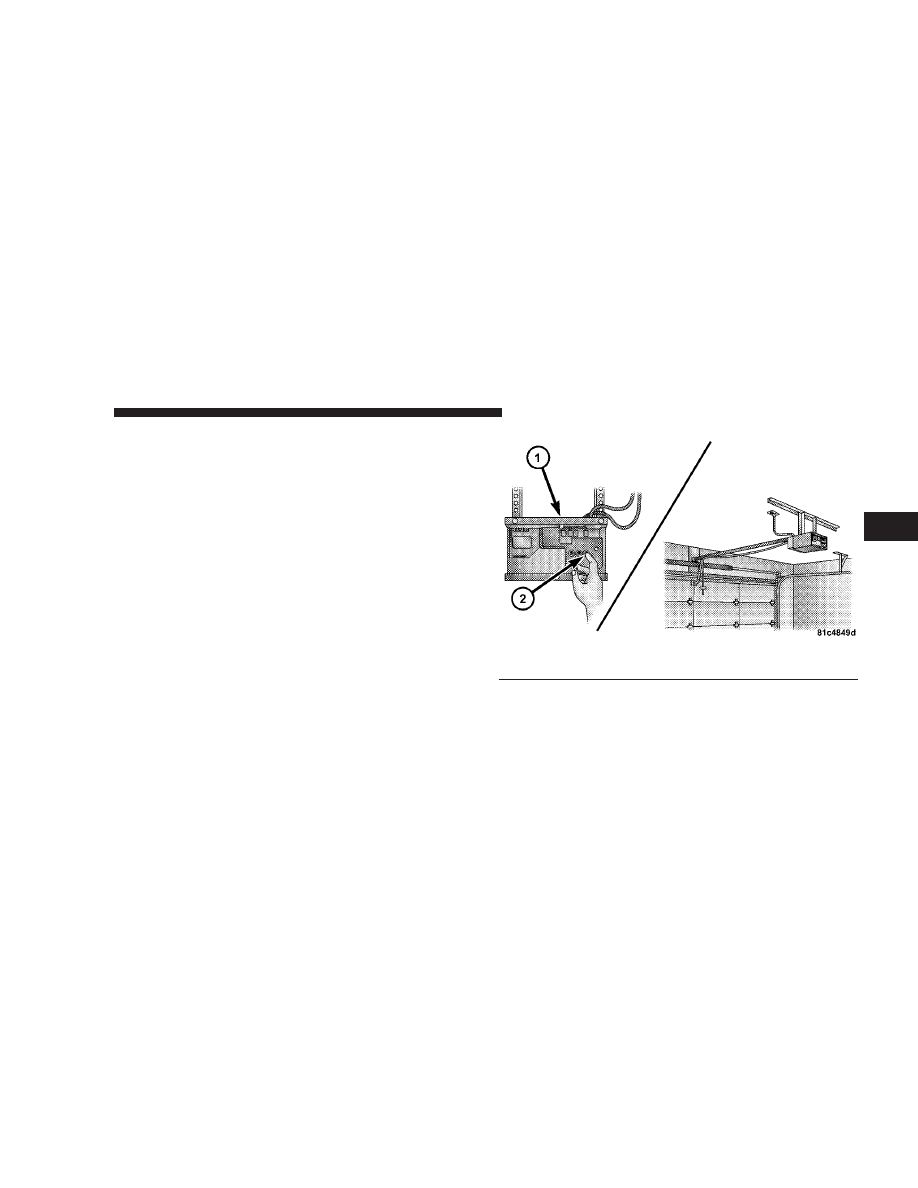

1 — Garage Door Opener
2 — Training Button

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

179

3

NOTE:

There are 30 seconds in which to initiate the next

step after the “Learn” button has been pressed.

7. Return to the vehicle and press the programmed
HomeLink

t button twice (holding the button for two

seconds each time). If the device is plugged in and
activates, programming is complete.

If the device does not activate, press the button a third
time (for two seconds) to complete the training.

If you have any problems, or require assistance, please
call toll-free 1–800–355–3515 or, on the Internet at
www.HomeLink.com for information or assistance.

To program the remaining two HomeLink

t buttons,

repeat each step for each remaining button. DO NOT
erase the channels.

Gate Operator/Canadian Programming

Canadian radio-frequency laws require transmitter sig-
nals to “time-out” (or quit) after several seconds of
transmission – which may not be long enough for
HomeLink

t to pick up the signal during programming.

Similar to this Canadian law, some U.S. gate operators are
designed to “time-out” in the same manner.

It may be helpful to unplug the device during the cycling
process to prevent possible overheating of the garage
door or gate motor.

If you are having difficulties programming a garage door
opener or a gate operator, replace “Programming
HomeLink” Step 3 with the following:

180

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

3. Continue to press and hold the HomeLink

t button

while you press and release - every two seconds
(“cycle”) your hand-held transmitter until HomeLink

t

has successfully accepted the frequency signal. The
EVIC display will change from “CHANNEL # TRAIN-
ING” to “CHANNEL # TRAINED.”

If you unplugged the device for training, plug it back in
at this time.

Then proceed with Step 4 under “Programming
HomeLink

t” earlier in this section.

Using HomeLink

T

To operate, simply press and release the programmed
HomeLink

t button. Activation will now occur for the

trained device (i.e., garage door opener, gate operator,
security system, entry door lock, home/office lighting,
etc.) The hand-held transmitter of the device may also be
used at any time.

Reprogramming A Single HomeLink

T

Button

To reprogram a channel that has been previously trained,
follow these steps:

1. Turn the ignition switch to the ON/RUN position.

2. Press and hold the desired HomeLink

t button for 20

seconds until the EVIC display states “CHANNEL #
TRAINING.” Do not release the button.

3. Without releasing the button, proceed with Program-
ming HomeLink

t Step 2 and follow all remaining steps.

Security

It is advised to erase all channels before you sell or turn
in your vehicle.

To do this, press and hold the two outside buttons for 20
seconds until the EVIC message states “CHANNELS
CLEARED.” Note that all channels will be erased. Indi-
vidual channels cannot be erased.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

181

3

The HomeLink

t Universal Transceiver is disabled when

the Vehicle Security Alarm is active.

Troubleshooting Tips

If you are having trouble programming HomeLink

t, here

are some of the most common solutions:

• Replace the battery in the original transmitter.
• Press the learn button on the garage door opener to

complete the training for rolling code.

• Did you unplug the device for training, and remember

to plug it back in?

If you are having any problems or require assistance,
please call toll-free 1–800–355–3515 or, on the Internet at
www.HomeLink.com for information or assistance.

General Information

This device complies with FCC rules Part 15 and Industry
Canada RSS-210. Operation is subject to the following
two conditions:

1. This device may not cause harmful interference

2. This device must accept any interference that may be
received including interference that may cause undesired
operation

NOTE:

The transmitter has been tested and it complies

with FCC and IC rules. Changes or modifications not
expressly approved by the party responsible for compli-
ance could void the user’s authority to operate the
device.

The term “IC:” before the certification/registration num-
ber only signifies that Industry Canada technical specifi-
cations were met.

182

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

POWER SUNROOF — IF EQUIPPED

The power sunroof control is located between the sun
visors on the overhead console.

Press and hold the OPEN button rearward to fully open
the sunroof. The sunroof can be stopped at any position
between closed and full open. Momentarily pressing the
OPEN button rearward will activate the Express Open
Feature, causing the sunroof to open automatically.

To close the panel, the CLOSE end of the switch must be
pressed and held.

Press and hold the VENT button to open the vent. The
sunroof can be stopped at any position between closed
and full vent. To close the sunroof from the vent position,
press and hold the CLOSE button forward. Releasing the
button will stop the movement of the sunroof and the
sunroof will remain in the partial vent position until the
button is pushed forward again.

NOTE:

• The sunroof will continue to operate for 10 minutes

after the ignition is turned OFF or until the driver’s
door is opened. This feature may be disabled by your
authorized dealer.

• The Power Accessory Delay feature is programmable

on vehicles equipped with the Electronic Vehicle In-
formation Center (EVIC). For details, refer to “Per-
sonal Settings (Customer Programmable Features)”
under “Overhead Console with Electronic Vehicle In-
formation Center (EVIC) – If Equipped” in Section 3.

Express Open Feature

During the Express Open operation, any movement of
the switch will stop the sunroof and it will remain in a
partial open position. Again, momentarily pressing the
switch rearward will activate the Express Open Feature.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

183

3

To close the sunroof, hold the switch in the forward
position. Again, any release of the switch will stop the
movement and the sunroof will remain in a partial open
condition until the switch is pushed forward again. To
close fully, hold the switch in the forward position until
the glass movement has stopped.

The sunshade can be opened manually. It will also open
as the sunroof opens. The sunshade cannot be closed if
the sunroof is open.

WARNING!

Never leave children alone in a vehicle. Leaving
unattended children in a vehicle is dangerous for a
number of reasons. A child or others could be seri-
ously or fatally injured. Don’t leave the key in the
ignition. A child could operate power windows,
other controls, or move the vehicle.

WARNING!

In an accident, there is a greater risk of being thrown
from a vehicle with an open sunroof. You could also
be seriously injured or killed. Always fasten your
seat belt properly and make sure all passengers are
properly secured too.
Do not allow small children to operate the sunroof.
Never allow fingers or other body parts, or any object
to project through the sunroof opening. Injury may
result.

Wind Buffeting

Wind buffeting can be described as the perception of
pressure on the ears or a helicopter type sound in the
ears. Your vehicle may exhibit wind buffeting with the
windows down, or the sunroof (if equipped) in certain
open or partially open positions. This is a normal occur-
rence and can be minimized. If the buffeting occurs with

184

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

the rear windows open, open the front and rear windows
together to minimize the buffeting. If the buffeting occurs
with the sunroof open, adjust the sunroof opening to
minimize the buffeting, or open any window.

Sunroof Maintenance

Use only a nonabrasive cleaner and a soft cloth to clean
the glass panel.

ELECTRICAL POWER OUTLETS

This vehicle has three 12 Volt auxiliary power outlets that
can provide up to 20 Amps of current for accessories
designed for use with the standard power outlet adapt-
ers. The outlet located in the lower portion of the
instrument panel has a snap on plastic cap so that it can
be covered when not in use. As a safety precaution, the
outlet in the instrument panel only operates with the
ignition switch ON. When the optional Cigar Lighter
heating element is used, it heats when pushed in and

pops out automatically when ready for use. To preserve
the heating element, do not hold the lighter in the
heating position.

There are two additional 12 Volt (20 total Amps for both
outlets) power outlets, one located in the storage bin of
the center console and another located in the right rear
cargo area. These outlets can be configured by the
customer to operate only when the ignition is ON
(switched battery fed) or with the ignition ON or OFF
(battery fed) to allow for cellular telephone charging and
operation while the ignition is OFF.

NOTE:

All accessories connected to these outlets should

be removed or turned OFF when the vehicle is not in use
to protect the battery against discharge (unless the cus-
tomer has configured the fuse block to switched battery
feed). (See page 186 for more information.)

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

185

3

Electrical Outlet Use With Engine OFF (Battery
Fed Configuration)

CAUTION!

• Many accessories that can be plugged in draw

power from the vehicle’s battery, even when not in
use (i.e., cellular phones, etc.). Eventually, if
plugged in long enough, the vehicle’s battery will
discharge sufficiently to degrade battery life
and/or prevent engine starting.

• Accessories that draw higher power (i.e., coolers,

vacuum cleaners, lights, etc.) will discharge the
battery even more quickly. Only use these inter-
mittently and with greater caution.

(Continued)

CAUTION! (Continued)

• After the use of high power draw accessories or

long periods of the vehicle not being started (with
accessories still plugged in), the vehicle must be
driven a sufficient length of time to allow the
generator to recharge the vehicle’s battery.

Configuring Power Outlets
To configure the outlets, be sure the ignition is OFF before
removing the fuse. The “reconfigurable” fuse location is a
special design that allows the fuse to be installed in two
different ways. If the fuse is located in the

9Upper or Top

Position

9 the outlets will work at all times. If the fuse is

located in the

9Lower or Bottom Position9 the power

outlets will only work when the ignition is ON.

186

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

NOTE:

The fuse block is located in the left side kick

panel behind a removable cover near the park brake
pedal. A fuse puller is attached to the inside surface of the
fuse panel cover to aid in removing fuses, if necessary.

Top Fuse Block

1 — 20 Amp Reconfigurable

Fuse

3 — Ign = Bottom Location

2 — Battery = Top Location

4 — Yellow Airbag Fuses

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

187

3
