Chrysler Sebring Coupe (2004 year). Manual - part 4

SEATS, SEAT BELTS, CHILD RESTRAINTS AND AIR BAGS

CONTENTS

m Front seats. . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

▫ To adjust seat forward or backward . . . . . . . . . .57
▫ To recline the seatback . . . . . . . . . . . . . . . . . . .58
▫ To adjust seat height (Driver’s side only) . . . . . .61
▫ To adjust lumbar support

(Driver’s side only, if so equipped) . . . . . . . . . .63

▫ For access to the rear seat

(passenger side entry). . . . . . . . . . . . . . . . . . . .63

m Rear seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

▫ Rear seat capacity . . . . . . . . . . . . . . . . . . . . . .64
▫ Fold down rear seatbacks . . . . . . . . . . . . . . . . .64

m Head restraints . . . . . . . . . . . . . . . . . . . . . . . . .64

▫ Adjustment of the head restraints . . . . . . . . . . .65

m Seat belts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

▫ UNIBELT restraint system. . . . . . . . . . . . . . . . .67
▫ UNIBELT instructions. . . . . . . . . . . . . . . . . . . .68
▫ Adjustable seat belt shoulder anchor

(front seats) . . . . . . . . . . . . . . . . . . . . . . . . . . .71

▫ Enhanced Driver Seat Belt Use Reminder System

(BeltAlert™) . . . . . . . . . . . . . . . . . . . . . . . . . .72

▫ Seat belt extender. . . . . . . . . . . . . . . . . . . . . . .73

m Child restraints . . . . . . . . . . . . . . . . . . . . . . . . .74

▫ Installing a child restraint system to a UNIBELT

at the rear seat positions or the front passenger
seat (With emergency/automatic locking
mechanism) . . . . . . . . . . . . . . . . . . . . . . . . . .80

3

▫ Tether anchors for the child restraint system. . . .83
▫ Tether strap anchor installation . . . . . . . . . . . . .84
▫ Children who have outgrown child restraint

systems. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84

▫ Seat Belts and Pregnant Women . . . . . . . . . . . .85

m Maintenance and inspection of seat belts . . . . . .86
m Supplemental Restraint System (SRS) - air bag . .87

▫ SRS servicing. . . . . . . . . . . . . . . . . . . . . . . . . .98
▫ Transporting Pets . . . . . . . . . . . . . . . . . . . . . . 100

54

SEATS, SEAT BELTS, CHILD RESTRAINTS AND AIR BAGS

Your vehicle has seat belts and other features that help
protect you and your passengers in an accident.
Seat belts are the most important safety device. When
worn properly, seat belts can reduce the chance of serious
injury or death in various types of crashes. For added
protection during a severe frontal collision, your vehicle
has a Supplemental Restraint System (SRS) with air bags
for the driver and front seat passenger. The seats, head
restraints, and door locks also are safety equipment,
which must be used correctly.
Always check the following before you drive:

1. Everyone in the vehicle is properly wearing their seat
belt.

2. Infants and small children are properly secured in
appropriate child restraints in the rear seat.

3. All doors are closed and locked.

4. Seat backs are fully upright, with head restraints
properly adjusted.

No safety equipment can prevent all injuries or deaths
that can occur in severe collisions, but by making sure all
your passengers follow the instructions in this manual,
you can help reduce the risk of injury.

FRONT SEATS

Adjust the driver’s seat as far back as possible to a
position that enables you to fully apply the pedals, easily
control the steering wheel, safely operate the vehicle and
also gives you a clear frontal view.

G21A0680

SEATS, SEAT BELTS, CHILD RESTRAINTS AND AIR BAGS

55

3

WARNING!

• Do not attempt to adjust the seat while driving.

This can be dangerous.

• After adjusting the seat, make sure that the seat is

securely locked into position.

• Be sure to have the seat adjusted by an adult. If it

is adjusted by a child, the seat may not be prop-
erly locked into position.

WARNING!

• In order to reduce risk of serious or fatal injury in

a collision, including from a deploying front pas-
senger air bag, all front seat passengers should
move the front passenger seat as far back as
possible, all children 12 years old and under
should ride restrained in the rear seat, and all
children in rear-facing child restraints must ride
in the rear seat.

• In order to reduce risk of serious or fatal injury in

an accident, including from a deploying driver’s
side air bag, the driver should move the driver’s
seat as far back as possible, while still maintain-
ing good visibility and good control of the steer-
ing wheel, accelerator and brake pedals.

NOTE

: On vehicles with a power seat, to prevent the

battery from running down, operate the power seat with
the engine in operation.

56

SEATS, SEAT BELTS, CHILD RESTRAINTS AND AIR BAGS

To adjust seat forward or backward

Type 1 (Manual)

Pull the seat adjusting lever and slide the seat forward or
backward to the desired position. Release the adjusting
lever to lock the seat in position.

WARNING!

To ensure the seat is locked securely, attempt to
move the seat forward or backward without using
the adjusting lever.

Type 2 (Power, driver’s side only–if so equipped)

Push the switch to adjust the seat forward or backward to
the desired position. Release the switch, and the seat will
lock at that position.

G21B0620

G22B0190

SEATS, SEAT BELTS, CHILD RESTRAINTS AND AIR BAGS

57

3

1. Backward

2. Forward

CAUTION!

Operate the power seat with care not to have the
hand or foot caught by the seat.

To recline the seatback

In order to recline the seatback, first lean your body
forward slightly and pull the seatback lock lever up, and
then lean backward to the desired position and release
the lever. The seatback will lock in that position.

G21C0700

58

SEATS, SEAT BELTS, CHILD RESTRAINTS AND AIR BAGS

Memory reclining knob
When you fold down the seatback by using the memory
reclining knob, the angle of the seatback will be memo-
rized.

Pull the memory reclining knob and fold the seatback
down.

Just by pushing the seatback up into position will lock it
in the memorized position.

G21C0870

Memory reclining
knob

G21C0880

SEATS, SEAT BELTS, CHILD RESTRAINTS AND AIR BAGS

59

3

WARNING!

To minimize risk of severe or fatal personal injury in
the event of a collision or sudden stop, both the
driver and passenger seatbacks should always re-
main in a nearly upright position while the vehicle is
in motion.
The protection provided by the seat belts will be
reduced significantly the more the seatback is re-
clined.
There is greater risk that the seat belts will not be
properly positioned on your body and/or you will
slide under the belt in an accident the more the
seatback is reclined, resulting in severe or fatal
injury.

CAUTION!

Pull the seatback lock lever, and the seatback will
return to its original position. When operating the
lever, sit close to the seatback or check with your
hand on it.

60

SEATS, SEAT BELTS, CHILD RESTRAINTS AND AIR BAGS

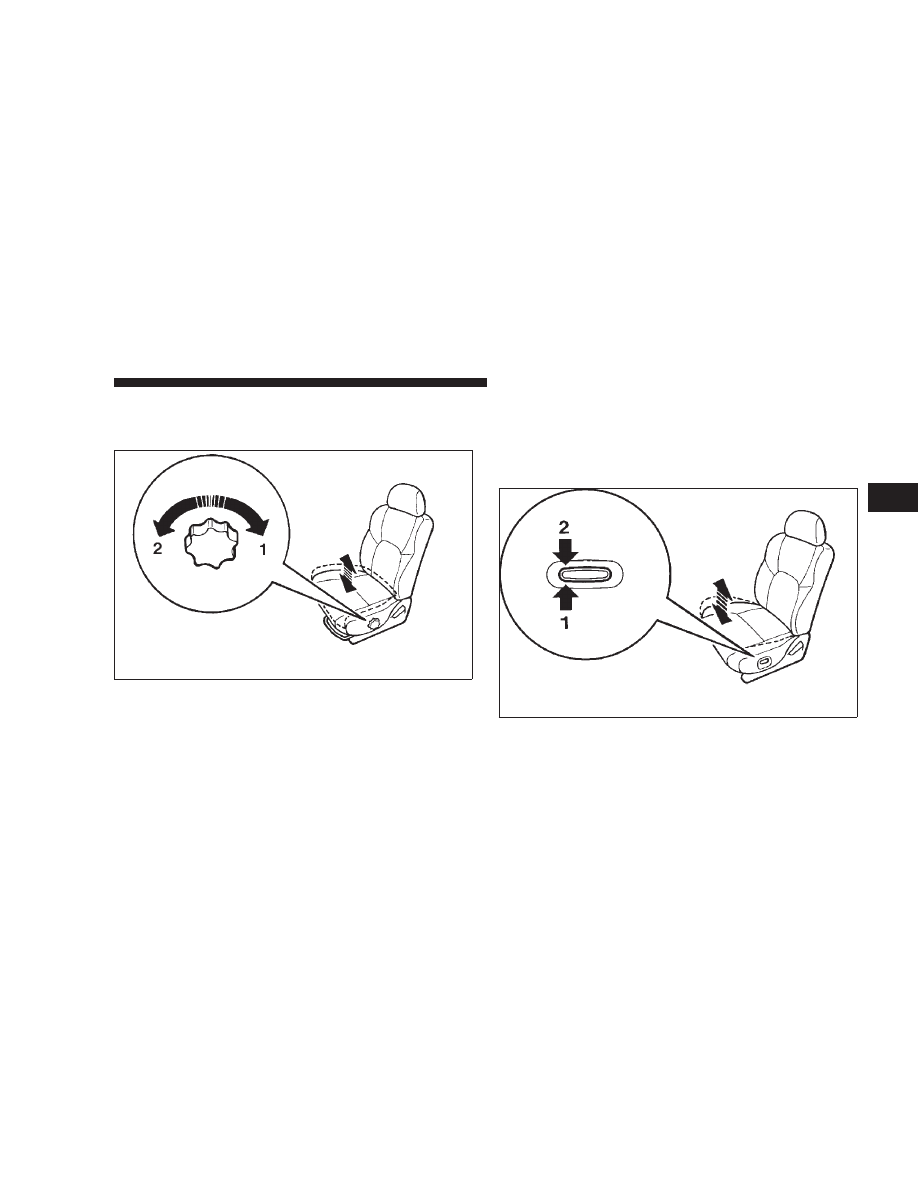

To adjust seat height (Driver’s side only)

Type 1 (Manual)

Turn the knob to raise or lower the whole seat cushion.

1. Raise

2. Lower

Type 2 (Power, driver’s side only-if so equipped)
Front and/or rear parts of the seat cushion height can be
adjusted.

Front part of the seat cushion

Push the switch to raise or lower the front part of the seat
cushion.

1. Raise

2. Lower

G21D0830

G22D0300

SEATS, SEAT BELTS, CHILD RESTRAINTS AND AIR BAGS

61

3

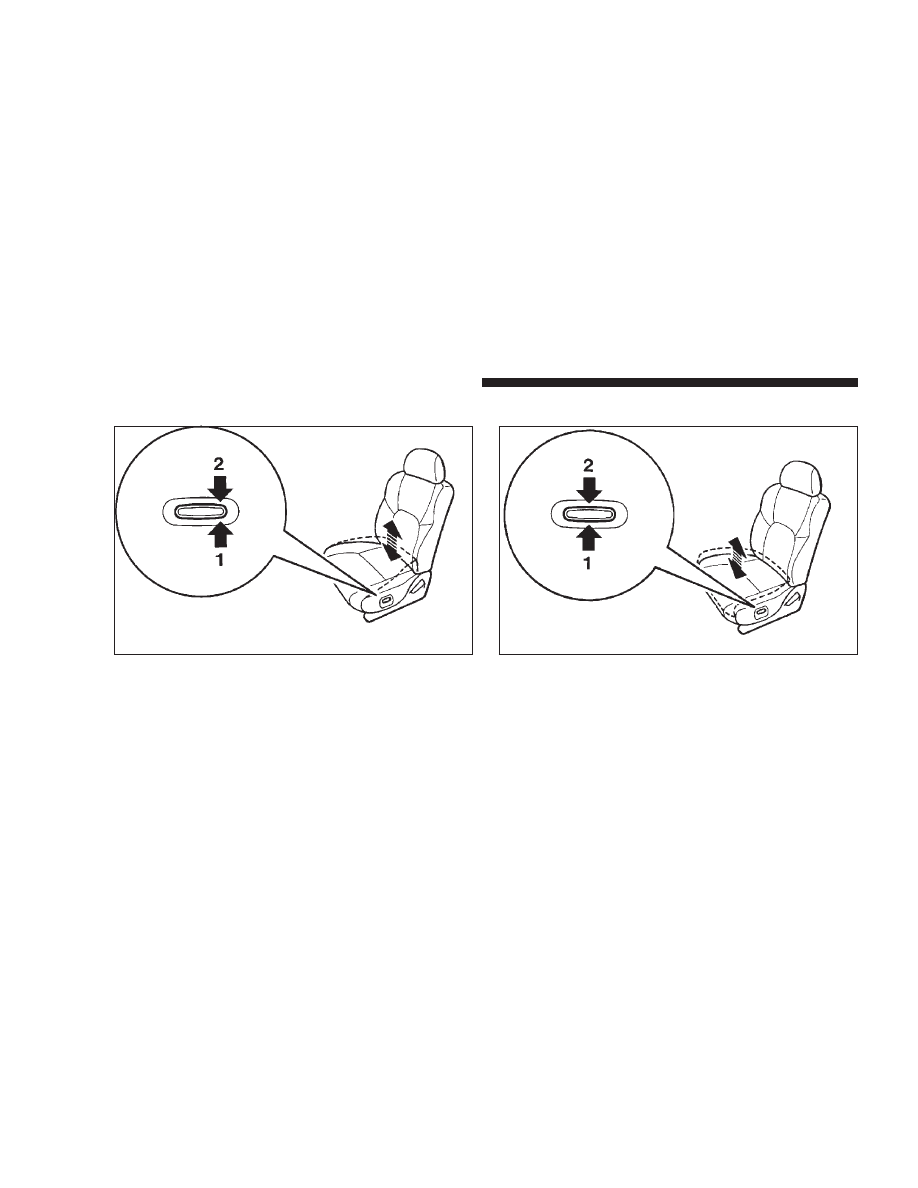

Rear part of the seat cushion

Push the switch to raise or lower the rear part of the seat
cushion.

1. Raise

2. Lower

Whole seat cushion

Push the center of the switch to raise or lower the whole
seat cushion.

1. Raise

2. Lower

G22D0310

G22D0320

62

SEATS, SEAT BELTS, CHILD RESTRAINTS AND AIR BAGS

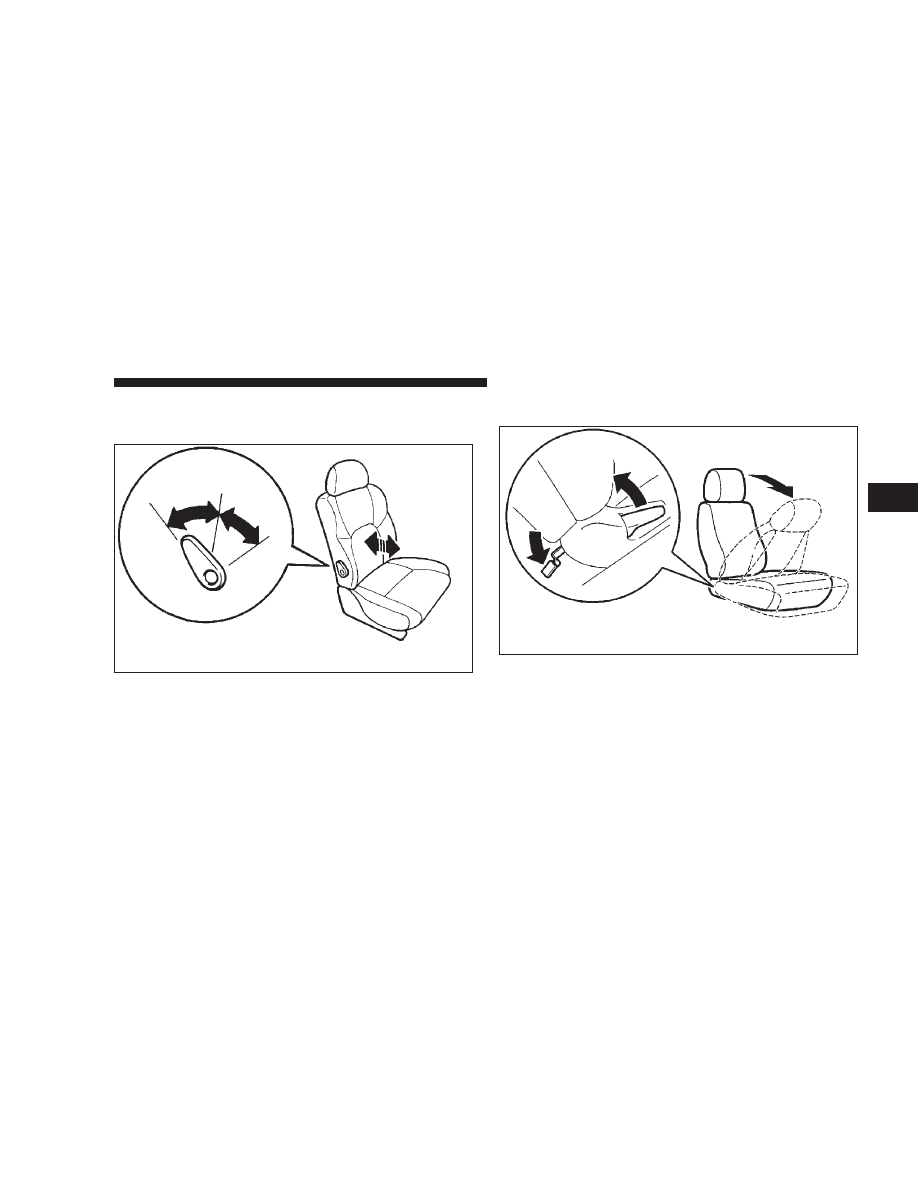

To adjust lumbar support (Driver’s side only, if so
equipped)

A lumbar support is included in the seatback of the
driver’s seat. The support has a three position adjust-
ment.

For access to the rear seat (passenger side entry)

To permit rear seat entry or exit, the front seatback will
fold down and the seat will move forward when the
seatback lock lever is pulled up or when the pedal in back
of the front passenger seat is depressed.
To return the seat, push the seatback backward until there
is a “click” and the seat locks in position.

NOTE:

The driver’s side seatback will fold down only.

G21E0230

Weak

Strong

G01J0310

SEATS, SEAT BELTS, CHILD RESTRAINTS AND AIR BAGS

63

3

REAR SEATS
Rear seat capacity

WARNING!

• The rear seating capacity of this vehicle is three

people.

• The rear seat occupants should always wear their

seat belts when the vehicle is in motion.

Fold down rear seatbacks

The rear seatbacks can be folded forward to provide
additional cargo area.
Pull the left and/or right release knobs, and fold the rear
seatbacks forward.

HEAD RESTRAINTS

Padded head restraints for the front seats reduce the risk
of whiplash injury in the event of a rear impact.

G02C0750

G26A0140T

Lock knob

64

SEATS, SEAT BELTS, CHILD RESTRAINTS AND AIR BAGS

Adjustment of the head restraints

Adjust the head restraint height so that the center of the
restraint is as close as possible to your seated eye level.
Any person too tall for the restraint to reach their seated
eye level, should adjust the restraint as high as possible.

•

To raise the restraint, push in the lock knob and pull it
straight up.

•

To lower the restraint, push down on it while pressing
the lock knob in the direction indicated by the arrow.

•

After adjusting the height, lift up to confirm that it is
locked in position.

WARNING!

• Failure to have head restraints properly mounted

and adjusted may increase the chance of injury in
the event of a collision.

• A cushion or similar device should not be placed

on the seatback as it may increase the distance
between your head and the head restraint and
reduce the effectiveness of the restraint.

WARNING!

Driving with the head restraints removed can lead to
serious injury to you and your passengers in an
accident. Always have them mounted and properly
adjusted before operating the vehicle. Failure to do
so may increase the chance of injury in a collision.

G26B0210

SEATS, SEAT BELTS, CHILD RESTRAINTS AND AIR BAGS

65

3

SEAT BELTS

Seat belts are installed in your vehicle for the protection
of the driver and passengers.
Always use the seat belts. In an accident, injury to the
driver and passengers may be reduced if the seat belts are
properly used.

NOTE

: Legislation in your state may require seat belt

usage; however, even if it is not required seat belts should
always be used.

WARNING!

• Lock all doors before driving to reduce the risk of

injury or ejection in a collision.

• Seat belts should always be worn by every adult who

drives or rides in this vehicle, and by all children
who are large enough to wear seat belts properly.

• Never use one seat belt for more than one occupant.
• Never carry more people in the vehicle than there

are seat belts.

• Always adjust the belt for a snug fit.
• Always route the shoulder belt over your shoulder

and across your chest. Never put it behind you or
under your arm.

• Always wear the lap belt as low as possible across

your hips, not around your waist.

• To reduce the risk of serious or fatal injury in a

collision, including from a deploying driver air
bag, the driver should adjust the driver’s seat to
the rear most position that still allows good vis-
ibility and good control of the steering wheel, the
brake, accelerator, and vehicle controls.

66

SEATS, SEAT BELTS, CHILD RESTRAINTS AND AIR BAGS

WARNING!

• To reduce the risk of severe or fatal injury from a

deploying passenger air bag, make sure the pas-
senger is also properly wearing their seat belt,
remains sitting well back and upright in their seat
and the seat is moved as far back as possible.
Refer to “Supplemental Restraint System (SRS) -
air bag” on page 87.

• Never hold an infant or child in your arms or on

your lap when riding in a vehicle even if you are
wearing your seat belt. Also never place any part
of the seat belt you are wearing around an infant
or child. To do so risks severe or fatal injury to
your child in a collision or sudden stop.

• All children 12 years old and under should always

ride in the rear seat, properly restrained, in order
to reduce risk of serious or fatal injury in a
collision, including from the deployment of a
front passenger air bag. Refer to “Child restraints”
on page 74.

WARNING!

• Any child who is too small to properly wear a seat

belt must be properly restrained in an appropriate
child restraint system. To reduce the risk of severe
or fatal injury in a collision, including from the
deployment of a front passenger air bag, children
should be seated only in the rear seat. Infants
must be in a rear-facing child safety seat and be
seated only in the rear seat.

UNIBELT restraint system

All seats are equipped with a UNIBELT system which
uses a single combined lap-and-shoulder belt with an
emergency locking retractor.
This system is designed to provide comfort and safety by
permitting full extension and automatic retraction of the
belts during normal vehicle operation. A sensing device
inside the belt retractor is designed to lock the retractor in
the event of an abrupt change in vehicle motion.

NOTE

: For instruction on how to install a child restraint

system, see “Installing a child restraint system with a
UNIBELT” on page 80.

SEATS, SEAT BELTS, CHILD RESTRAINTS AND AIR BAGS

67

3

UNIBELT instructions

1. Get in the vehicle and sit in a normal correct posture.
To reduce the risk of severe or fatal injury caused by an
inflating air bag, adjust the driver’s seat to the rear most
position that still allows you to fully apply the pedals,
easily control the steering wheel and safely operate the
vehicle. The front passenger should also adjust their seat
as far back as possible. Refer to “Supplemental Restraint
System (SRS) - air bag” on page 87.

All vehicle occupant’s should sit and remain seated all
the way back in their seat with their back resting straight
against the upright seat back.

WARNING!

To minimize the risk of personal injury in the event
of a collision or sudden stop, both the driver and
passenger seatbacks should always be in a nearly
upright position while the vehicle is in motion.
The protection provided by the seat belts may be
reduced significantly when the seatback is reclined.
There is greater risk that the driver or the passenger
will slide under the belt and be seriously injured
when the seatback is reclined.

G28A0210

68

SEATS, SEAT BELTS, CHILD RESTRAINTS AND AIR BAGS
