INSTRUMENTS AND CONTROLS

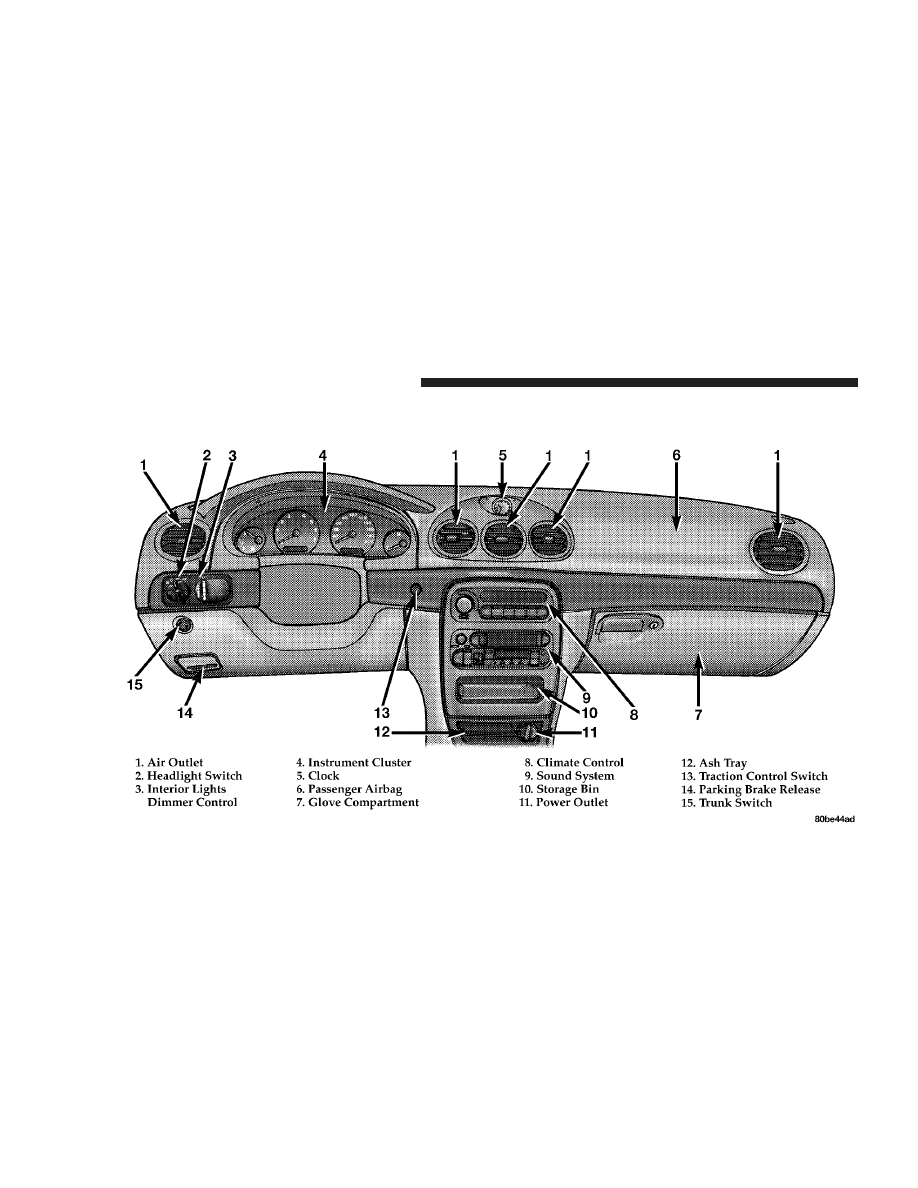

UNDERSTANDING YOUR INSTRUMENT PANEL

105

4

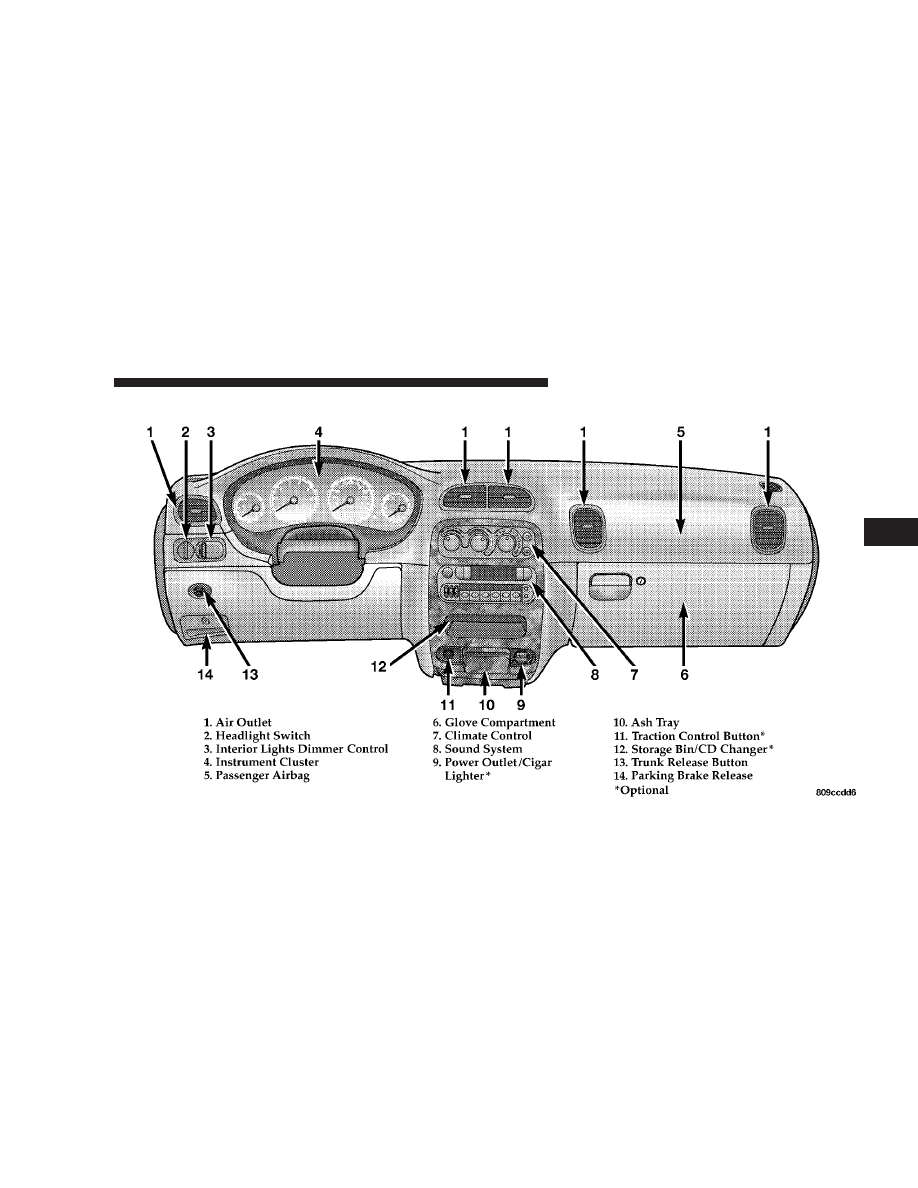

INSTRUMENTS AND CONTROLS (Concorde Limited Only)

106

UNDERSTANDING YOUR INSTRUMENT PANEL

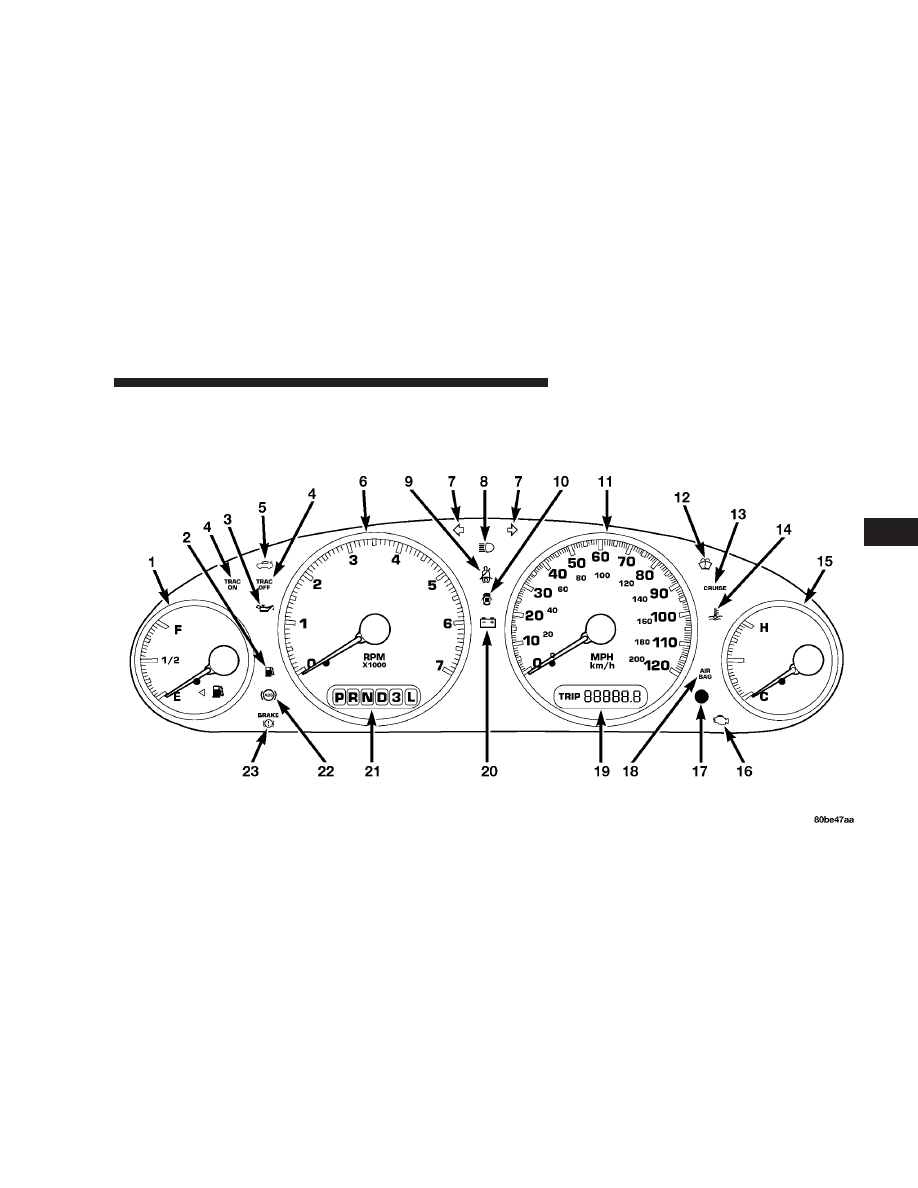

INSTRUMENT CLUSTER

UNDERSTANDING YOUR INSTRUMENT PANEL

107

4

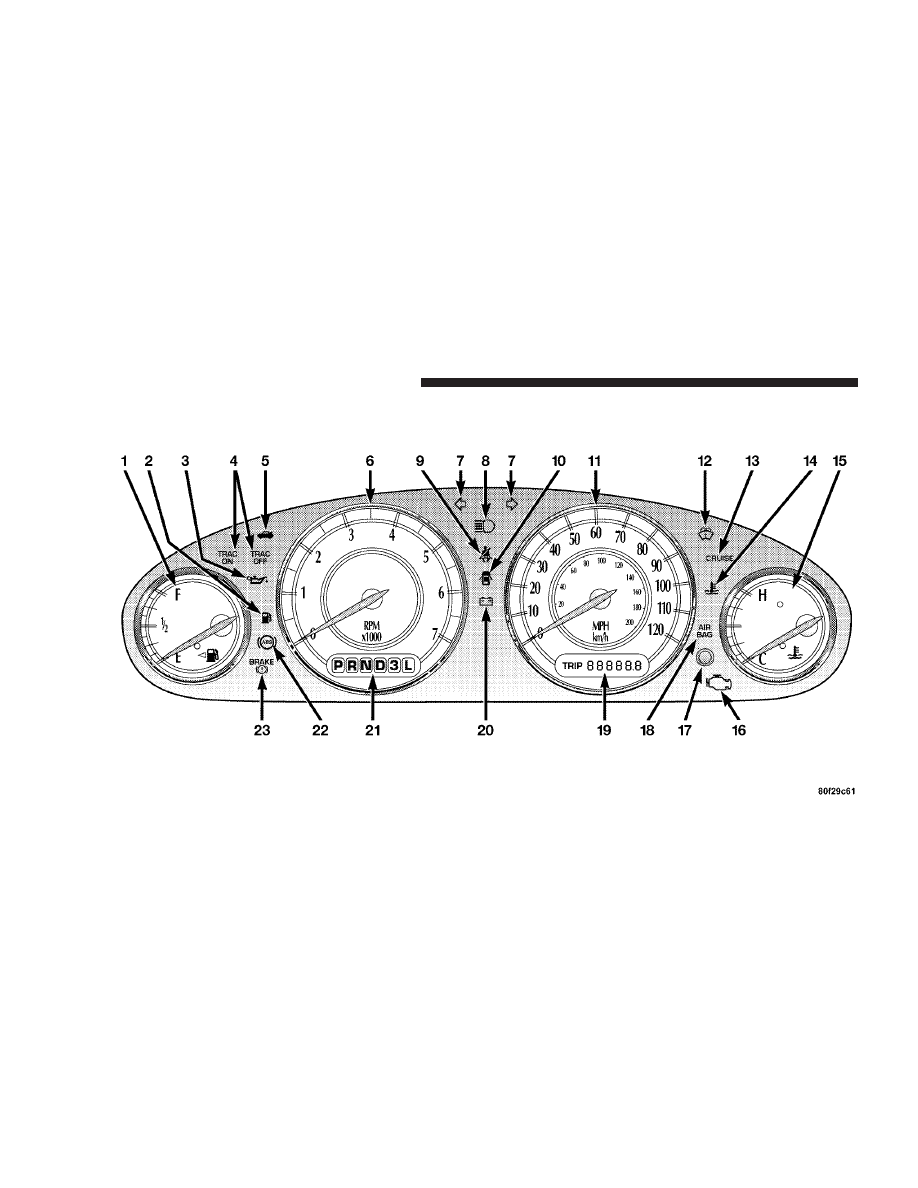

INSTRUMENT CLUSTER (CONCORDE LIMITED ONLY)

108

UNDERSTANDING YOUR INSTRUMENT PANEL

INSTRUMENT CLUSTER DESCRIPTION

1. Fuel Gauge

When the ignition is in the ON position, the
pointer will show the level of fuel remaining in
the tank.

2. Low Fuel Warning Light

When the fuel level drops to about 2 gallons (8
liters), the Low Fuel symbol will light and re-
main lit until fuel is added. A warning chime will

sound when the light comes on.

3. Low Oil Pressure Light

This light indicates low engine oil pressure. The
light should come on briefly as a bulb check

when the engine is first started. If the light stays on or
comes on while driving, stop the vehicle and shut off
the engine. DO NOT operate the vehicle until the
cause is corrected. This light does not show how
much oil is in the engine.

The engine oil level must be

checked under the hood.

4. TRAC ON/OFF Lights
The Traction Control On light (TRAC ON) will come on
momentarily as a bulb check when the ignition switch is
first turned ON. If the light does not come on, have the
bulb replaced.

The TRAC ON light also will come on when the system
is controlling traction.

The Traction Control Off light (TRAC OFF) will come on
momentarily as a bulb check when the ignition switch is
first turned ON. If the TRAC OFF light does not come on,
have the bulb checked.

The TRAC OFF light will also come on when the Traction
Control switch has been used to turn the system off.

5. Trunk Ajar Light

This light indicates that the trunk is not latched

6. Tachometer
Measures engine revolutions-per-minute (RPM). The red
numbers at the end on the scale show the maximum
permissible RPM’s. Ease off on the accelerator before
reaching the red area.

UNDERSTANDING YOUR INSTRUMENT PANEL

109

4

7. Turn Signal Indicators

The arrow will flash in unison with the exterior
turn signal, when using the turn signal lever.

8. High Beam Indicator

This light shows that the headlights are on high
beam. Pull the turn signal lever towards the

steering wheel to switch the headlights from high or
low beam.

9. Seat Belt Reminder Light

The light will come on after the ignition is
turned on. The light will remain lit until the
seatbelt is fastened.

10. Door Ajar Light

This light shows that a door is not completely
closed. A warning chime will sound if the vehicle
is moving with a door partially closed.

11. Speedometer
Shows vehicle speed in miles-per-hour or kilometers-per-
hour.

12. Low Washer Fluid Light

This symbol will light whenever the fluid reser-
voir is less than 1/4 filled. Adding washer fluid
will cause the light to go out the next time the

ignition is cycled. A warning chime will sound when
the light comes on.

13. Cruise (Speed Control) Light
This light shows that the Speed Control System is ON.

14. Engine Coolant Temperature Light

This light warns of an overheated engine cool-
ant condition. A warning chime will sound
when the light comes on.

15. Engine Coolant Temperature Gauge

The temperature gauge shows engine coolant
temperature. Any reading within the 5 gauge
marks between Hot and Cold shows that the

cooling system is operating properly. The gauge
pointer may show a higher than normal temperature
when driving in hot weather, up mountain grades, in
heavy stop and go traffic, or when towing a trailer.

110

UNDERSTANDING YOUR INSTRUMENT PANEL

If the pointer rises to the “H” mark, stop the vehicle and
turn off the engine until the problem is corrected.

There are steps that you can take to slow down an
impending overheat condition. If your air conditioning is
on, turn it off. The air conditioning system adds heat to
the engine cooling system and turning off the A/C
removes this heat. You can also turn the Temperature
control to maximum heat, the Mode control to Floor and
the Fan control to High. This allows the heater core to act
as a supplement to the radiator and aids in removing heat
from the engine cooling system.

16. Malfunction Indicator Light

This light is part of an onboard diagnostic
system called OBD that monitors engine and
automatic transmission control systems. The

light will illuminate when the key is in the ON
position before engine start. If the bulb does not come
on when turning the key from OFF to ON, have the
condition checked promptly.

Certain conditions such as a loose or missing gas cap or
poor fuel quality may illuminate the light after engine
start. The vehicle should be serviced if the light stays on

through several of your typical driving cycles. In most
situations the vehicle will drive normally and will not
require towing.

The Malfunction Indicator Light flashes to alert to serious
conditions that could lead to immediate loss of power or
severe catalytic converter damage. The vehicle should be
serviced as soon as possible if this occurs.

17. Trip Odometer Reset Knob
To reset the trip odometer, push the reset knob for about
two seconds.

18. Airbag Light

The light will come on and remain on for 6 to 8
seconds as a bulb check when the ignition switch

is first turned ON. If the bulb is not lit during starting,
have it replaced. If the light stays on, or comes on
while driving, have the system checked by an autho-
rized dealer.

19. Odometer/Trip Odometer
Shows the total distance the vehicle has been driven.

U.S. Federal regulations require that upon transfer of
vehicle ownership, the seller certify to the purchaser the

UNDERSTANDING YOUR INSTRUMENT PANEL

111

4

correct mileage that the vehicle has been driven. There-
fore, if the odometer reading is changed during repair or
replacement, be sure to keep a record of the reading
before and after the service so that the correct mileage can
be determined.

The Trip Odometer shows individual trip mileage and is
accessed by pressing the reset button.

20. Charging System Light

This light shows the status of the electrical
charging system. The light should come on

briefly when the ignition is first turned on and remain
on briefly as a bulb check. If the light stays on or
comes on while driving, turn off some of the vehicle’s
electrical devices, such as the Fog Lights or Rear
Defroster. If the Charging System Light remains on, it
means that the vehicle is experiencing a problem with
the charging system and should be serviced immedi-
ately. See your local authorized dealer.

21. Transmission Range Indicator
This indicator illuminates to show the automatic trans-
mission gear selection.

22. ABS Light

This light monitors the Anti-Lock Brake system
described elsewhere in this manual. The yellow

ABS light will come on when the ignition key is turned
to the ON position and may stay on for several
seconds. If the ABS light does not come on have the
system checked by an authorized dealer.

If the ABS light remains on or comes on while driving, it
indicates that the Anti-Lock portion of the brake system
is not functioning and that service is required, however,
the conventional brake system will continue to operate
normally if the red BRAKE warning light is not on. A
warning chime will sound when the light comes on.

If the ABS light is on, the brake system should be serviced
as soon as possible to restore the benefits of Anti-Lock
brakes.

23. Brake System Warning Light

The dual brake system provides a reserve
braking capability if a failure occurs in a
portion of the hydraulic system.

112

UNDERSTANDING YOUR INSTRUMENT PANEL

This light monitors both the brake fluid level and the
parking brake. If the light comes on, it indicates either
that the parking brake is on or there is a low fluid level in
the brake master cylinder. On vehicles equipped with
anti-lock brakes (ABS), the brake light may also indicate
reduced braking performance. If the parking brake is off
and the light remains on, have the brake system in-
spected as soon as possible.

The light will also come on when the parking brake is
applied with the ignition in the RUN position.

The warning light should be checked frequently to assure
that it is operating properly. This can be done by turning
the ignition switch to START. The light should come on.

If the red brake light does not come on, have the system
checked by an authorized dealer.

WARNING!

Driving a vehicle with the brake light on is danger-
ous. Part of the brake system may have failed. It will
take longer to stop the vehicle. You could have an
accident. Have the vehicle checked immediately.

NOTE:

This light shows only that the parking brake is

on. It does not show the degree of brake application.

In an ABS equipped vehicle, the Brake System Warning
light will come on if the ABS light is not functioning or if
the ABS system is not communicating.

SETTING THE ANALOG CLOCK—IF EQUIPPED

To set the analog clock at the top center of the instrument
panel, press and hold the plus (+) or minus (-) buttons
until the setting is correct.

ELECTRONIC DIGITAL CLOCK

When the radio is on, pressing the TIME button will
allow you to select between displaying actual time con-
tinuously or information related to the mode which the
radio is in (i.e. in Radio mode, the radio frequency is
displayed.)

In the Concorde Limited only, when the radio is off, time
will not be displayed unless the TIME button is pressed,
and then the time will only be displayed for 5 seconds.
This function will operate with the ignition switch in
either the on or off positions.

UNDERSTANDING YOUR INSTRUMENT PANEL

113

4

If your vehicle is a Concorde Limited, you can ask your
dealer to enable the digital clock to be displayed continu-
ously when the radio is off and the ignition switch is on.

Clock Setting Procedure

1. Turn the ignition switch to the ON or ACC position.
Using the point of a ballpoint pen or similar object, press
either the hour (H) or minute (M) buttons on the radio.
The display will show TIME.

2. Press the H button to set hours or the M button to set
minutes. The time setting will increase each time you
press a button.

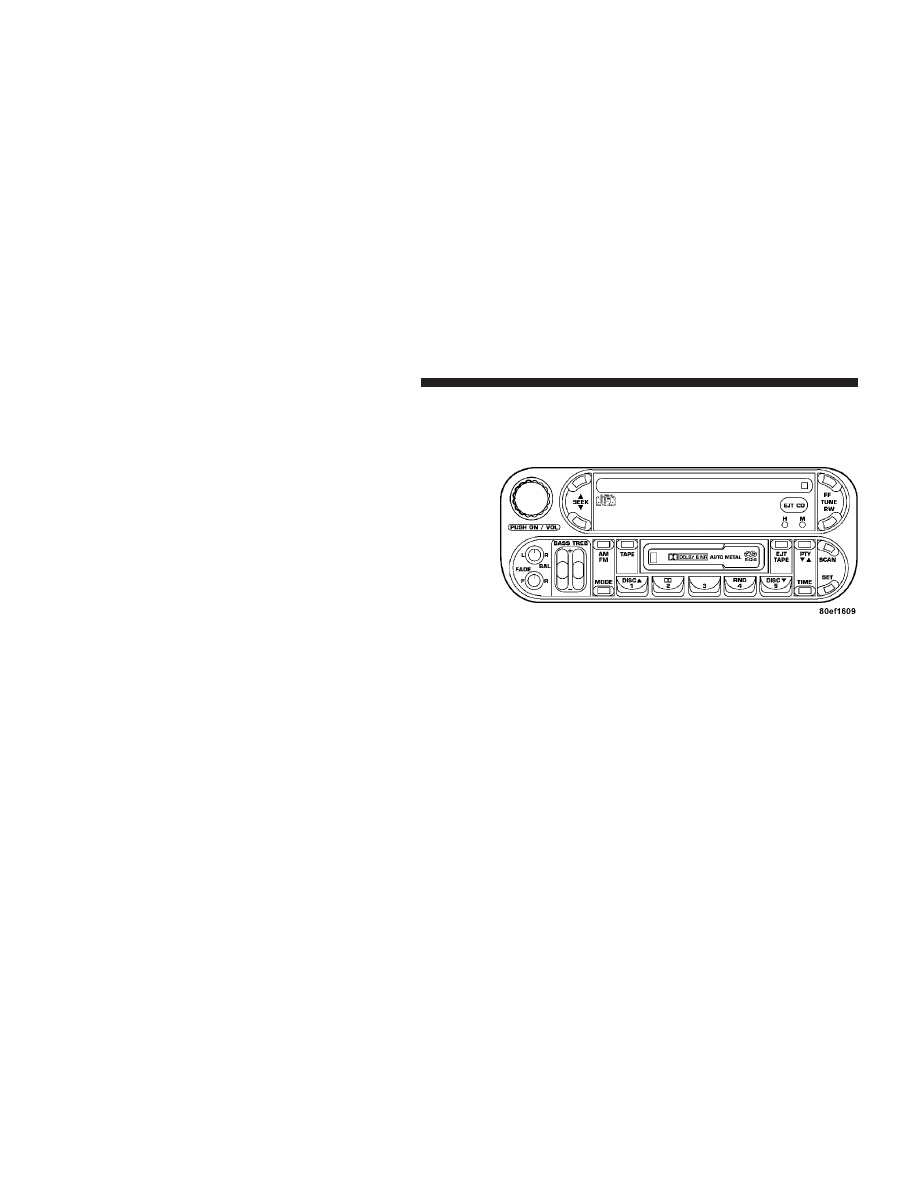

SALES CODE RAZ—AM/ FM STEREO RADIO
WITH CASSETTE TAPE PLAYER AND CD
PLAYER — IF EQUIPPED

Operating Instructions — Radio

NOTE:

Power to operate the radio is controlled by the

ignition switch. It must be in the ON or ACC position to
operate the radio.

Power Switch, Volume Control

Press the ON/VOL control to turn the radio on. Turn the
volume control clockwise to increase the volume. The
volume will be displayed and continuously updated
while the button is pressed.

114

UNDERSTANDING YOUR INSTRUMENT PANEL

Seek Button (Radio Mode)

Press and release the Seek button to search for the next
station in either the AM or FM mode. Press the top of the
button to seek up and the bottom to seek down. Holding
the button will by pass stations until you release the
button.

Tuning

Press the TUNE control up or down to increase or
decrease the frequency. If you press and hold the button,
the radio will continue to tune until you release the
button. The frequency will be displayed and continu-
ously updated while the button is pressed.

PTY (Program Type) Button

Pressing this button once will turn on the PTY mode for
5 seconds. If no action is taken during the 5 second time
out the PTY icon will turn off. Pressing the PTY button
within 5 seconds will allow the program format type to
be selected. Many radio stations do not currently broad-
cast PTY information.

Toggle the PTY button to select the following format
types:

Program Type

Radio Display

Adult Hits

Adlt Hit

Classical

Classicl

Classic Rock

Cls Rock

College

College

Country

Country

Information

Inform

Jazz

Jazz

Foreign Language

Language

News

News

Nostalgia

Nostalga

Oldies

Oldies

Personality

Persnlty

Public

Public

Rhythm and Blues

R & B

Religious Music

Rel Musc

Religious Talk

Rel Talk

Rock

Rock

UNDERSTANDING YOUR INSTRUMENT PANEL

115

4

Program Type

Radio Display

Soft

Soft

Soft Rock

Soft Rck

Soft Rhythm and Blues

Soft R&B

Sports

Sports

Talk

Talk

Top 40

Top 40

Weather

Weather

By pressing the SEEK button when the PTY icon is
displayed, the radio will be tuned to the next frequency
station with the same selected PTY name. The PTY
function only operates when in the FM mode.

The radio display will flash “SEEK” and the selected PTY
program type when searching for the next PTY station. If
no station is found with the selected PTY program type,
the radio will return to the last preset station.

If a preset button is activated while in the PTY (Program
Type) mode, the PTY mode will be exited and the radio
will tune to the preset station.

Pressing PTY, then SCAN will scan the FM Band and stop
at all RDS stations. Each RDS station will be played for a
10 second scan once around the FM Band and stop at the
last station. The PTY icon will then turn off.

Balance

The Balance control adjusts the left-to-right speaker bal-
ance. Push in the button and it will pop out. Adjust the
balance and push the button back in. The balance will be
displayed and continuously updated while the button is
pressed.

Fade

The Fade control provides for balance between the front
and rear speakers. Push in the button and it will pop out.
Adjust the balance and push the button back in. The fade
will be displayed and continuously updated while the
button is pressed.

Tone Control

Slide the Bass and/or Treble controls up or down to
adjust the sound for the desired tone. The treble, and bass
will be displayed and continuously updated while the
slide is moved.

116

UNDERSTANDING YOUR INSTRUMENT PANEL

AM/FM Selection

Press the AM/FM button to change from AM to FM. The
operating mode will be displayed next to the station
frequency. The display will show ST when a stereo
station is received.

Scan Button

Pressing the SCAN button causes the tuner to search for
the next station, in either AM or FM, pausing for 5
seconds at each listenable station before continuing to the
next.

Pressing the AM/FM button continues the search in the
alternate frequency band.

To stop the search, press SCAN a second time.

To Set The Radio Push-button Memory

When you are receiving a station that you wish to commit
to push-button memory, press the SET button. SET 1 will
show in the display window. Select the push-button you
wish to lock onto this station and press and release that
button. If a station is not selected within 5 seconds after
pressing the SET button, the station will continue to play
but will not be locked into push-button memory.

You may add a second station to each push-button by
repeating the above procedure with this exception: Press
the SET button twice and SET 2 will show in the display
window. Each button can be set for SET 1 and SET 2 in
both AM and FM. This allows a total of 10 AM and 10 FM
stations to be locked into memory. You can recall the
stations stored in SET 2 memory by pressing the push-
button twice.

To Change From Clock To Radio Mode

Press the Time button to change the display between
radio frequency and time.

Operating Instructions — Tape Player

Insert the cassette with the exposed tape side toward the
right and the mechanical action of the player will gently
pull the cassette into the play position.

NOTE:

When subjected to extremely cold temperatures,

the tape mechanism may require a few minutes to warm
up for proper operation. Sometimes poor playback may
be experienced due to a defective cassette tape. Clean and
demagnetize the tape heads at least twice a year.

UNDERSTANDING YOUR INSTRUMENT PANEL

117

4

Seek Button

Press the SEEK button up for the next selection on the
tape and down to return to the beginning of the current
selection.

Press the SEEK button up or down to move the track
number to skip forward or backward 1 to 6 selections.
Press the SEEK button once to move 1 selection, twice to
move 2 selections, etc.

Fast Forward (FF)

Press the FF button up momentarily to advance the tape
in the direction that it is playing. The tape will advance
until the button is pressed again or the end of the tape is
reached. At the end of the tape, the tape will play in the
opposite direction.

Rewind (RW)

Press the RW button momentarily to reverse the tape
direction. The tape will reverse until the button is pressed
again or until the end of the tape is reached. At the end of
the tape, the tape will play in the opposite direction.

Tape Eject

Press the EJT Tape button and the cassette will disengage
and eject from the radio.

Scan Button

Press this button to play 10 seconds of each selection.
Press the scan button a second time to cancel the feature.

Changing Tape Direction

If you wish to change the direction of tape travel (side
being played), press the PTY button. The lighted arrow in
the display window will show the new direction.

Metal Tape Selection

If a standard metal tape is inserted into the player, the
player will automatically select the correct equalization
and the 70 symbol will appear in the display window.

Pinch Roller Release

If ignition power or the radio ON/OFF switch are turned
off, the pinch roller will automatically retract to protect
the tape from any damage. When power is restored to the
tape player, the pinch roller will automatically reengage
and the tape will resume play.

118

UNDERSTANDING YOUR INSTRUMENT PANEL

Noise Reduction

The Dolby Noise Reduction System* is on whenever the
tape player is on, but may be switched off.

To turn off the Dolby Noise reduction System: Press the
Dolby button (button 2) after you insert the tape. The NR
light in the display will go off when the Dolby System is
off. The Dolby System is automatically reactivated each
time a tape is inserted.

* ”Dolby” noise reduction manufactured under license
from Dolby Laboratories Licensing Corporation. Dolby
and the double-D symbol are trademarks of Dolby Labo-
ratories Licensing Corporation.

Operating Instructions — CD Player

NOTE:

The ignition switch must be in the ON or ACC

position and the volume control ON before the CD player
will operate.

Inserting The Compact Disc

The CD player contained within the radio is not a
multi-disc changer, and will only accept one CD. Gently
insert one CD into the CD player with the CD label facing

up. The CD will automatically be pulled into the CD
Player.

If the volume control is ON, the unit will switch from
radio to CD mode and begin to play. The display will
show the track number and index time in minutes and
seconds. Play will begin at the start of track one.

NOTE:

• You may eject a disc with the radio OFF. The ignition

switch must be in the ON or ACC position to insert a
disc with the radio OFF.

• If you insert a disc with the ignition ON and the radio

OFF, the CD will automatically be pulled into the CD
Player and the display will show the time of day. If
you insert a disc with the ignition OFF, the display will
show the time of day for about 5 seconds, then go out.

Seek Button

Press the top of the SEEK button for the next selection on
the CD. Press the bottom of the button to return to the
beginning of the current selection, or return to the
beginning of the previous selection if the CD is within the
first 10 seconds of the current selection.

UNDERSTANDING YOUR INSTRUMENT PANEL

119

4

EJT CD (Eject) Button

Press this button and the disc will unload and move to
the entrance for easy removal. The unit will switch to the
radio mode.

If you do not remove the disc within 15 seconds, it will be
reloaded. The radio mode will continue to appear.

The disc can be ejected with the radio OFF.

FF/TUNE/RW Button

Press FF (Fast Forward) once and the CD player will
begin to fast forward until FF is pressed again or RW or
another CD button is pressed. The RW (Reverse) button
works in a similar manner.

Program Button 4 (Random Play)

Press this button while the CD is playing to activate
Random Play. This feature plays the selections on the
compact disc in random order to provide an interesting
change of pace.

Press the SEEK button to move to the next randomly
selected track.

Press TUNE FF to fast forward through the tracks. Press
the FF button a second time to stop the fast forward
feature. If TUNE RW is pressed, the current track will
reverse to the beginning of the track and begin playing.

Press button 4 a second time to stop Random Play.

MODE

Press the MODE button to select between the tape player,
CD player, or satellite radio (if equipped).

To select Satellite Radio (if equipped), press the MODE
button until the word SIRIUS appears. The following will
be displayed in this order: After three seconds, the
current channel name and number will be displayed for
five seconds. The current program type and channel
number will then be displayed for five seconds. The
current channel name and number will then be displayed
until an action occurs. A CD or tape may remain in the
player while in the Satellite Radio mode.

120

UNDERSTANDING YOUR INSTRUMENT PANEL
