To Activate:

Push the ON/OFF button to turn the system ON. The
CRUISE light in the instrument cluster will illuminate
when the system is ON.

NOTE:

You must press the ON/OFF button to activate

the system each time the engine is started.

WARNING!

Leaving the Electronic Speed Control system on
when not in use is dangerous. You could accidentally
set the system or cause it to go faster than you want.
You could lose control and have an accident. Always
leave the system OFF when you are not using it.

To Set At A Desired Speed:

When the vehicle has reached the desired speed, and the
system is activated, press and release the SET button.
Release the accelerator and the vehicle will operate at the
selected speed.

To Deactivate:

A soft tap on the brake pedal, pushing the CANCEL
button or normal brake pressure while slowing the
vehicle will deactivate the speed control without erasing
the memory. Pushing the ON/OFF button or turning off
the ignition turns the speed control system off and erases
the memory.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

73

3

To Resume Speed:

To resume a previously set speed, push and release the
ACCEL/RESUME button. Resume can be used at any
speed above 25 mph (40 km/h).

To Vary The Speed Setting:

When the speed control is engaged, speed can be in-
creased by pressing and holding the ACCEL/RESUME
button. When the button is released, a new set speed will
be established.

Tapping the ACCEL/RESUME button once will result in
a 2 mph (3 km/h) speed increase. Each time the button is
tapped, speed will increase. For example, tapping the
button three times will increase speed by 6 mph (10
km/h), etc.

To decrease speed while speed control is engaged, press
and hold the COAST button. Release the button when the
desired speed is reached, and the new speed will be set.

Tapping the COAST button once will result in a 1 mph
speed decrease. Each time the button is tapped, speed
will decrease. For example, tapping the button 3 times
will decrease the speed by 3 mph (5 km/h), etc.

To Accelerate For Passing:

Depress the accelerator as you would normally. When the
pedal is released, the vehicle will return to the set speed.

WARNING!

Speed Control can be dangerous where the system
can’t maintain a constant speed. Your vehicle could
go too fast for the conditions, and you could lose
control. An accident could be the result. Don’t use
Speed Control in heavy traffic or on roads that are
winding, icy, snow-covered, or slippery.

Using Speed Control On Hills

Your vehicle is equipped with Interactive Speed Control.
This feature operates when traveling up or down hills
with the Speed Control engaged and the driver’s foot off
of the accelerator.

When Climbing A Hill
If vehicle speed drops 3 mph (5 km/h) below the Speed
Control SET speed, the transmission will downshift to
third gear. Under severe conditions the transmission may

74

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

downshift again to second gear. The transmission will
upshift as the vehicle reaches the top of the hill.

When Descending A Hill
If vehicle speed rises 3 mph (5 km/h) over the Speed
Control SET speed, the transmission will downshift to
third gear. This provides engine braking to keep vehicle
speed under control. The transmission will not downshift
below third gear to control vehicle overspeed. The trans-
mission will upshift to fourth gear after the vehicle has
reached the bottom of the hill.

NOTE:

On very steep hills, a greater speed loss or gain

may occur. It may be preferable to drive without Speed
Control.

Rolling Hills
The transmission may downshift into third gear and
remain there as the vehicle travels over rolling hills. The
transmission will upshift into fourth gear when the road
flattens out.

The transmission will resume its normal shift schedule if
you depress the accelerator pedal during any of the
above conditions.

OVERHEAD CONSOLE

The overhead console contains dome/reading lights, an
optional universal garage door opener (HomeLink

威), an

optional sunroof switch, and either an Electronic Vehicle
Information Center (EVIC) or an Overhead Travel Infor-
mation System (OTIS).

Dome/Reading Lights

Located in the overhead console are two dome/reading
lights.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

75

3

The dome/reading lights illuminate when a door is
opened or when the interior lights are turned on by
rotating the dimmer control located on the multi-function
lever.

The reading lights are activated by pressing on the
recessed area of the corresponding lens.

NOTE:

The dome/reading lights will remain on until

the switch is pressed a second time, so be sure they have
been turned off before leaving the vehicle.

GARAGE DOOR OPENER — IF EQUIPPED

Equipped in vehicles that have the optional Overhead
Travel Information System (OTIS)

The HomeLink

威 Universal Transceiver replaces up to

three remote controls (hand held transmitters) that oper-
ate devices such as garage door openers, motorized
gates, or home lighting. It triggers these devices at the
push of a button. The Universal Transceiver operates off
your vehicle’s battery and charging system; no batteries
are needed.

For

additional

information

on

HomeLink

威, call

1–800–355–3515, or on the internet at www.homelink.com.

76

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

A moving garage door can cause injury to people and
pets in the path of the door. People or pets could be
seriously or fatally injured. Only use this transceiver
with a garage door opener that has a “stop and
reverse” feature as required by federal safety stan-
dards. This includes most garage door opener mod-
els manufactured after 1982. Do not use a garage
door opener without these safety features it could
cause injury or death. Call toll-free 1–800–355–3515
or, on the Internet at www.homelink.com for safety
information or assistance.

Programming The Universal Transceiver

For best results, install a new battery in the hand held
transmitter before programming. If your garage door
opener (located in the garage) is equipped with an
antenna, make sure that the antenna is hanging straight
down.

1. Turn off the engine.

WARNING!

Vehicle exhaust contains carbon monoxide, a danger-
ous gas. Do not run the vehicle’s exhaust while
training the transceiver. Exhaust gas can cause seri-
ous injury or death.

WARNING!

Your motorized door or gate will open and close
while you are training the universal transceiver. Do
not train the transceiver if people or pets are in the
path of the door or gate. A moving door or gate can
cause serious injury or death to people and pets or
damage to objects.

2. Erase the factory test codes by pressing the two
outside buttons. Release the buttons when the light in the
overhead console display begins to flash (about 20 sec-
onds).

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

77

3

NOTE:

Step 2 does not have to be followed to program

additional hand held transmitters.

3. Choose one of the three buttons to train. Place the
hand held controller one to three inches from the univer-
sal transceiver while keeping its indicator light in view.

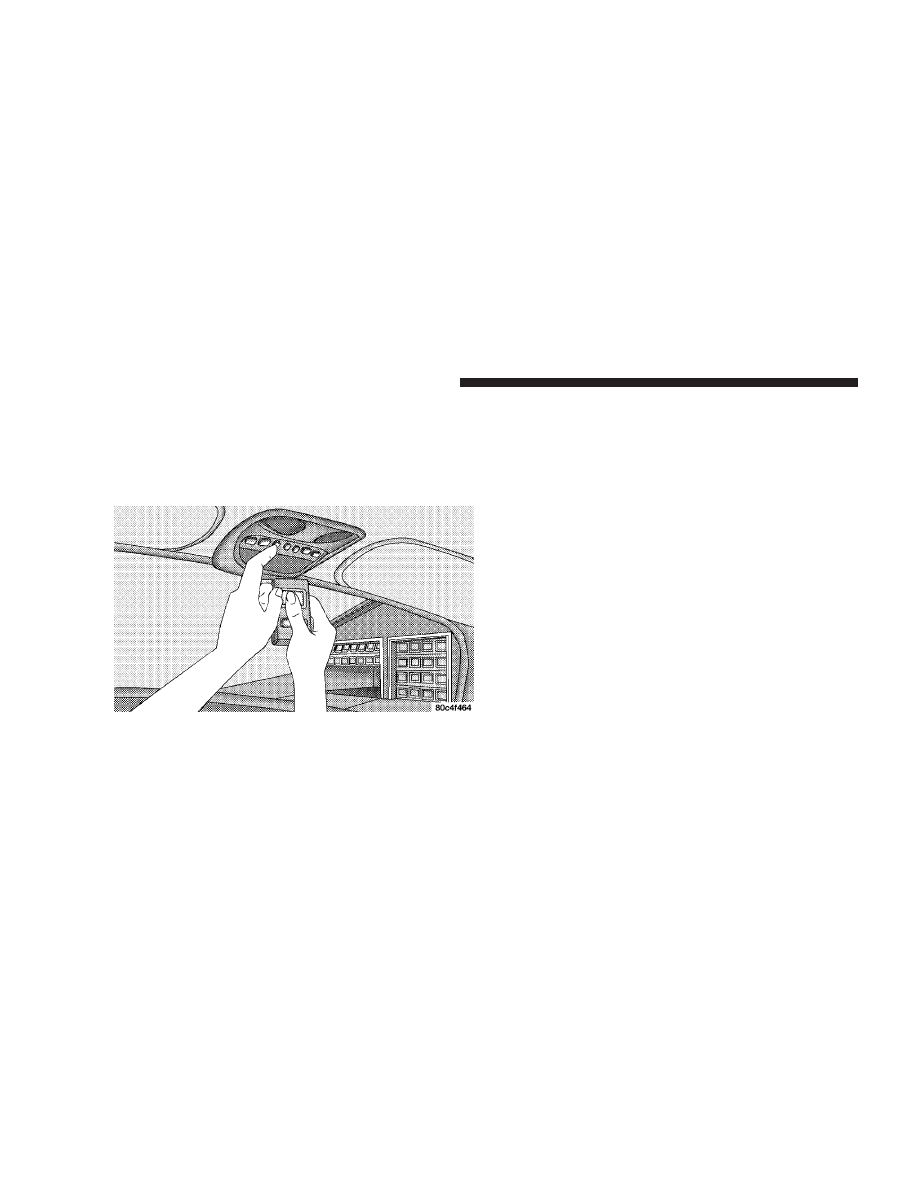

4. Using both hands, press the hand held transmitter
button and the desired universal transceiver button. Do
not release the buttons until step 5 has been completed.

NOTE:

Some entry gates and garage door openers may

require you to replace step 4 with the procedures listed
under Canadian Programming.

5. The indicator light in the Universal Transceiver will
begin to flash, first slowly and then rapidly. The rapid
flashing indicates successful programming. If after 90
seconds the indicator light does not flash rapidly or goes
out, return to step 1 and repeat the procedure. To train the
other buttons, repeat steps 3 and 4. Be sure to keep your
hand held transmitters in case you need to retrain the
Universal Transceiver.

If you do not successfully program the Universal Trans-
ceiver to learn the signal of your hand held transmitter,
refer to the Rolling Code Paragraph, or call toll free for
customer assistance at 1–800–355–3515, or on the internet
at www.homelink.com.

“Rolling Code” Programming

NOTE:

If your hand held transmitter appears to pro-

gram the Universal Transceiver, but your garage door or
other device does not operate, and your device was

78

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

manufactured after 1996, your garage door opener or
other device may have a “Rolling Code” system.

On garage door openers with the “Rolling Code” feature,
the transmitter code changes after each use to prevent the
copying of your code.

To check if your device is protected by a “Rolling Code”
system:

• Check the owner’s manual for the device for mention

of “Rolling Codes”.

• Press and hold the programmed button on the Univer-

sal Transceiver. If the Universal Transceiver indicator
light flashes rapidly and then stays on after 2 seconds,
the device has the “Rolling Code” feature.

To train a garage door opener (or other rolling code
equipped devices) with the rolling code feature, follow
these instructions after completing the Programming
portion of this text:

NOTE:

The assistance of a second person may make the

following programming procedure quicker and easier.

1. Locate the training button on the garage door motor
head unit. The exact location and color of the button may
vary by garage door opener manufacturer. If you have
difficulty in locating the training button, check your
garage door opener manual, or call 1-800-355-3515 or, on
the Internet, at www.homelink.com.

2. Press and hold the training button on the garage door
opener head unit This will activate the “training” light.

NOTE:

After completing step 2, you have 30 seconds to

start step 3.

3. Return to the Universal Transceiver in the vehicle and
firmly press and release the garage door button. Press
and release the button a second time to complete the
training process. Some garage door openers may require
you to do this procedure a third time to complete the
training.

Your garage door opener should now recognize your
Universal Transceiver. The remaining two buttons may
now be programmed if this has not previously been
done. Refer to the Programming instructions. You may

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

79

3

use either your Universal Transceiver or your original
hand-held transmitter to open you garage door.

Canadian Programming/Gate Programming

Canadian frequency laws, and the technology of some
entry gates, require you to press and release the hand
held transmitter button every two seconds during pro-
gramming

Continue to press and hold the Universal Transceiver
button while you press and release the hand held trans-
mitter button until the frequency signal has been learned.
The Universal Transceiver light will flash slowly and
then rapidly when the programming is successful.

NOTE:

When programming such a garage door opener

or gate, unplug the device to prevent possible damage to
the garage door or gate motor.

Operation

Press and hold the desired button on the Universal
Transceiver until the garage door or other device begins
to operate. The light in the display shows that the signal
is being transmitted. The hand held transmitter may also
be used at any time.

Reprogramming A Single Button

1. Press and hold the Universal Transceiver button to be
reprogrammed. Do not release until step 4 has been
completed.

2. When the indicator light begins to flash slowly (after
20 seconds) position the hand held transmitter 1 to 3
inches (3 to 8 cm) away from the button to be trained.

3. Press and hold the hand held transmitter button.

4. The Universal Transceiver indicator light will begin to
flash, first slowly, then rapidly. When the indicator lights
begin to flash rapidly, release both buttons.

Security

If you sell your vehicle, be sure to erase the frequencies.

To erase all of the previously trained frequencies, hold
down both outside buttons until the green light begins to
flash.

This device complies with part 15 of FCC rules and with
RS-210 of Industry Canada. Operation is subject to the
following conditions:

80

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

1. This device may not cause harmful interference.

2. This device must accept any interference that may be
received including interference that may cause undesired
operation.

NOTE:

Changes or modifications not expressly ap-

proved by the party responsible for compliance could
void the user’s authority to operate the equipment.

HomeLink

威 is a trademark owned by Johnson Controls,

Inc.

GARAGE DOOR OPENER — IF EQUIPPED

Equipped in vehicles that have the optional Electronic
Vehicle Information Center (EVIC)

The HomeLink

威 Universal Transceiver replaces up to

three remote controls (hand-held transmitters) that oper-
ate devices such as garage door openers, motorized
gates, or home lighting. It triggers these devices at the
push of a button, located on the overhead console. The
universal transceiver operates off your vehicle’s battery
and charging system; no batteries are needed.

For

additional

information

on

HomeLink

威, call

1–800–355–3515, or on the internet at www.homelink.com.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

81

3

WARNING!

A moving garage door can cause injury to people and
pets in the path of the door. People or pets could be
seriously or fatally injured. Use this transceiver with
a garage door opener that has a “stop and reverse”
feature as required by federal safety standards. This
includes most garage door opener models manufac-
tured

after

1982.

Contact

HomeLink

威

at

1–800–355–3515 for safety information or assistance
or on the internet at www.homelink.com.

Programming The Universal Transceiver

For best results, install a new battery in the hand held
transmitter before programming. If your garage door
opener (located in the garage) is equipped with an
antenna, make sure that the antenna is hanging straight
down.

1. Turn off the engine.

WARNING!

Vehicle exhaust contains carbon monoxide, a danger-
ous gas. Do not run the vehicle’s engine while
programming the universal transceiver. Exhaust gas
can cause serious injury or death.

WARNING!

Your motorized door or gate will open and close
while you are programming the universal trans-
ceiver. Do not program the universal transceiver if
people or pets are in the path of the door or gate. A
moving door or gate can cause serious injury or
death to people and pets or damage to objects.

82

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

2. Erase the factory test codes by pressing and holding
channels button one and three, of the universal trans-
ceiver, until CLEARED CHANNELS displays (about 20
seconds). Release the buttons.

NOTE:

Step 2 does not have to be followed to program

additional hand held transmitters.

3. Choose one of the three universal transceiver buttons
to program. Place the hand-held controller at the lower
left corner of the display and approximately 1 to 3 inches
away from the surface of the universal transceiver while
keeping the display in view.

4. Using both hands, simultaneously press and hold the
button on the hand-held transmitter and the button you
would like to program on the universal transceiver. The
display on the universal transmitter will show TRAIN-
ING. When TRAINED appears in the display, release

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

83

3

both buttons. Your universal transceiver is now pro-
grammed. After a button has been trained, TRANSMIT
will appear in the display when the button is pressed.

NOTE:

Some entry gates and garage door openers may

require you to replace step 4 with the procedures listed
under Canadian Programming.

5. To program the other buttons, repeat steps 3 and 4. Be
sure to keep your hand-held transmitters in case you
need to reprogram the universal transceiver.

NOTE:

If you do not successfully program the

Universal Transceiver to learn the signal of the hand-
held transmitter, refer to the Rolling Code Paragraph, or
call toll-free for customer assistance at 1-800-355-3515 or
on the internet at www.homelink.com.

“Rolling Code” Programming

NOTE:

If your hand held transmitter appears to pro-

gram the universal transceiver, but your garage door or
other device does not operate, and your device was
manufactured after 1996, your garage door opener or
other device may have a “Rolling Code” system.

On garage door openers with the “Rolling Code” feature,
the transmitter code changes after each use to prevent the
copying of your code.

To check if your device is protected by a “Rolling Code”
system:

• Check the owner’s manual for the device for mention

of “Rolling Codes”.

• Press and hold the programmed button on the univer-

sal transceiver. If the universal transceiver indicator

84

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

light flashes rapidly and then stays on after 2 seconds,
the device has the “Rolling Code” feature.

To train a garage door opener (or other rolling code
equipped devices) with the rolling code feature, follow
these instructions after completing the Programming
portion of this text:

NOTE:

The assistance of a second person may make the

following programming procedure quicker and easier.

1. Locate the programming button on the garage door
opener motor head unit. The exact location and color of
the button may vary by garage door opener brand. If
there is difficulty locating the programming button,
reference the garage door opener owner’s manual or
contact HomeLink

威 at 1-800-355-3515 or on the internet

at www.homelink.com.

2. Press and hold the training button on the garage door
opener head unit This will activate the “training” light.

NOTE:

After completing step 2, you have 30 seconds to

start step 3.

3. Return to the universal transceiver in the vehicle and
firmly press and release the garage door button. Press
and release the button a second time to complete the
training process. Some garage door openers may require
you to do this procedure a third time to complete the
training.

Your garage door opener should now recognize your
universal transceiver. The remaining two buttons may
now be programmed if this has not previously been
done. Refer to the Programming instructions. You may
use either your universal transceiver or your original
hand-held transmitter to open you garage door.

Canadian Programming/Gate Programming

Canadian frequency laws, and the technology of some
entry gates, require you to press and release the hand
held transmitter button every two seconds during pro-
gramming

NOTE:

When programming such a garage door opener

or gate, unplug the device to prevent possible damage to
the garage door or gate motor.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

85

3

Continue to press and hold the Universal Transceiver
button while you press and release the hand held trans-
mitter button until the frequency signal has been learned.

Release both buttons when TRAINED appears in the
display.

Operation

Press the desired universal transceiver button. The dis-
play shows that the appropriate channel signal is being
transmitted and the programmed device should operate.
For convenience, the hand-held transmitter of the device
may also be used at any time.

Reprogramming a Single Universal Transceiver
Button

1. Press and hold the desired universal transceiver but-
ton for about 20 seconds.

2. When TRAINING appears in the display, position the
hand-held transmitter one to three inches away from the
universal transceiver surface.

3. Press and hold the hand-held transmitter button.

4. When TRAINED appears in the display, the previous
programming for the button has now been erased and a
new device has been programmed to the button. This
procedure will not affect any other programmed buttons.

Security

If you sell your vehicle, be sure to erase the frequencies.

To erase all of the previously programmed frequencies,
hold down buttons one and three until CLEARED
CHANNELS appears in the display.

NOTE:

Individual channels can not be erased. You

must erase all three channels.

This device complies with part 15 of FCC rules and with
RS-210 of Industry Canada. Operation is subject to the
two following conditions: (1) This device may not cause
harmful interference and (2) this device must accept any
interference that may be received including interference
that may cause undesired operation.

NOTE:

Changes or modifications not expressly ap-

proved by the party responsible for compliance could
void the user’s authority to operate the equipment.

86

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

HomeLink

威 is a registered trademark owned by Johnson

Controls, Inc.

POWER SUN ROOF — IF EQUIPPED

The sun roof controls are located on the overhead console.

To Open the sunroof from the Closed position, press and
release the OPEN button. The sunroof will open fully,
then stop automatically.

To Close the sunroof from an open or vent position, press
and hold the CLOSE button. The sunroof will close fully
and stop automatically. Release the CLOSE button to stop
sunroof travel at any point.

If the sun roof is vented and you wish to open it, press
and hold the OPEN button. If the sun roof is open and
you wish to vent it, press and hold the VENT button.

The sunshade can be opened manually. It will also open
as the sun roof opens. The sunshade cannot be closed if
the sun roof is open.

WARNING!

In an accident, there is a greater risk of being thrown
from a vehicle with an open sun roof. You could also
be seriously injured or killed. Always fasten your
seatbelt properly and make sure all passengers are
properly secured too.

Do not allow small children to operate the sun roof.
Never allow fingers or other body parts, or any
object to project through the sun roof opening.
Injury may result.

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

87

3

Wind Buffeting

Wind buffeting can be described as the perception of
pressure on the ears or a helicopter type sound in the
ears. Your vehicle may exhibit wind buffeting with the
windows down, or the sunroof (if so equipped) in certain
open or partially open positions. This is a normal occur-
rence and can be minimized. If the buffeting occurs with
the rear windows open, open the front and rear windows
together to minimize the buffeting. If the buffeting occurs
with the sunroof open, adjust the sunroof opening to
minimize the buffeting.

Sun Roof Maintenance

Use only a non abrasive cleaner and a soft cloth to clean
the glass panel.

ELECTRONIC VEHICLE INFORMATION CENTER
(EVIC) — IF EQUIPPED

The vehicle information center, when the appropriate
conditions exist, displays the following WARNING mes-
sages and symbols. Each message is accompanied by a
series of beeps:

• TURN SIGNALS ON (with graphic)
• PERFORM SERVICE
• DOOR OPEN (one or more, with graphic)

88

UNDERSTANDING THE FEATURES OF YOUR VEHICLE
