A WORD ABOUT YOUR KEYS

You can insert the double sided keys into the locks with
either side up.

The dealer that sold you your new vehicle has the key
code numbers for your vehicle locks. These numbers can
be used to order duplicate keys only from your dealer.
Ask your dealer for these numbers and keep them in a
safe place.

CAUTION!

An unlocked car is an invitation to thieves. Always
remove the key from the ignition and lock all the
doors when leaving the vehicle unattended.

Sentry Key Engine Immobilizer — If Equipped

The Sentry Key Immobilizer System prevents unautho-
rized operation of the vehicle by disabling the engine.
The system will shut the engine down after 2 seconds of
running if an invalid key is used to start the vehicle. This
system utilizes ignition keys which have an electronic
chip (transponder) embedded into them. Only keys that

have been programmed to the vehicle can be used to start
and operate the vehicle for more than the two second
validation time period.

The Sentry Key Immobilizer System does not need to be
armed or activated. Operation of the system is automatic
regardless of whether or not the vehicle is locked or
unlocked. During normal operation, the Sentry Key
Indicator light, located on the instrument panel upper
cover, will come on for 3 seconds immediately after the
ignition is turned on for a bulb check. Afterwards, if the
bulb remains on solid, this indicates a problem with the
electronics. If the bulb begins to flash after the bulb check,
this indicates that an invalid key has been used to start
the vehicle or there is a communication failure between
the transponder and the Sentry Key Immobilizer module.
Both of these conditions will result in the engine being
shut down after 2 seconds of running. Keep in mind that
a key which has not been programmed is also considered
an invalid key even if it is cut to fit the ignition for that
vehicle. All of the keys provided with your new vehicle
have been programmed to the vehicle electronics.

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

9

2

If the Sentry Key Immobilizer System indicator light
comes on during normal vehicle operation (it has been
running for longer than 10 seconds) a fault has been
detected in the electronics and the vehicle should be
serviced as soon as possible.

NOTE:

• The Sentry Immobilizer System is not compatible with

remote starting systems. Use of these systems may
result in vehicle starting problems and loss of security
protection.

• Mobil SpeedPass, additional sentry keys, or any other

transponder equipped components on the same key-
chain will not cause a key-related (transponder)
fault unless the additional part is physically held
against the ignition key

being used when starting

the vehicle. Cell phones, pagers, or other RF Elec-
tronics will also not cause interference with this
system.

The Theft Alarm Light, located on top of the instrument
panel, will illuminate for about 3 seconds when the
ignition switch is first turned to the On position. If the
vehicle electronics do not receive a valid signal from the

ignition key, the theft alarm light will flash continuously
to signal that the vehicle has been immobilized. If the
Theft Alarm Light remains On during vehicle operation,
it indicates a fault in the system electronics.

All of the keys provided with your new vehicle have
been programmed to the vehicle electronics.

Important Note about Service
A four digit PIN is needed to service the Sentry Key
Immobilizer System. This number can be obtained by the
dealership. However, this number can also be found on
your customer invoice that you were given upon receipt
of your vehicle. YOU MUST BRING ALL SENTRY KEYS
that are programmed to your vehicle with you when
bringing your vehicle in for service.

Replacement Keys

NOTE:

Only keys that have been programmed to the

vehicle electronics can be used to start the vehicle. Once
a Sentry Key has been programmed to a vehicle, it can
not be programmed to any other vehicle.

At the time of purchase, the original owner is provided
with a four digit PIN number. This number is required

10

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

for dealer replacement of keys. Duplication of keys may
be performed at an authorized dealer or by using the
Customer Key Programming procedure. This procedure
consists of programming a blank key to the vehicle
electronics. A blank key is one which has never been
programmed.

NOTE: When having the Sentry Key System serviced,
bring all vehicle keys to the dealer.

Customer Key Programming
You can program new keys to the system if you have two
valid keys by doing the following:

1. Insert the first valid key into the ignition and turn the
ignition On for at least 3 seconds but no longer than 15
seconds.

Turn the ignition Off and remove the first key.

2. Insert the second valid key and switch the ignition On
within 15 seconds. After ten seconds a chime will sound
and the Theft Alarm Light will begin to flash.

Turn the ignition Off and remove the second key.

3. Insert a blank Sentry Key into the ignition and switch
the ignition On within 60 seconds. After 10 seconds a
single chime will sound. The Theft Alarm Light will stop
flashing, and turn On for 3 seconds; then turn Off.

The new Sentry Key has been programmed. Repeat this
process to program up to a total of 8 keys.

CAUTION!

An unlocked car is an invitation to thieves. Always
remove the key from the ignition, lock the doors,
close the windows, and raise the top when leaving
the vehicle unattended.

General Information
The Sentry Key system complies with FCC rules part 15
and with RS-210 of Industry Canada. Operation is subject
to the following two conditions:

1. this device may not cause harmful interference

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

11

2

2. this device must accept any interference that may be
received, including interference that may cause undes-
ired operation

Ignition Key Removal

Place the shift lever in Park and make sure that the shift
knob push-button (vehicles with floor shift) is in the out
position.

Turn the key to the Lock position and remove the key.

NOTE:

If you try to remove the key before you place

the lever in Park, the key may become trapped tempo-
rarily in the key cylinder. If this occurs, turn the key
clockwise slightly, then remove the key as described.

Key-In-Ignition Reminder

Opening the driver’s door when the key is in the ignition
and is in the OFF, LOCK, or ACC position, sounds a
signal to remind you to remove the key.

12

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

Floor Shift Ignition Interlock System

This system prevents the key from being removed unless
the shift lever is in PARK and the shift knob push button
is out. It also prevents shifting out of PARK unless the
key is in the OFF or RUN positions.

GLOVE COMPARTMENT LOCK

The glove box lock has been designed so that the key can
be inserted only about half way. Do not force the key past
this point.

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

13

2

ILLUMINATED ENTRY SYSTEM

The interior lights will come on when you unlock the
vehicle with the remote keyless entry or central unlock.
They will remain on for about 30 seconds after all doors
are closed then fade to off.

The lights also will fade to off if you turn on the ignition
after you close all the doors.

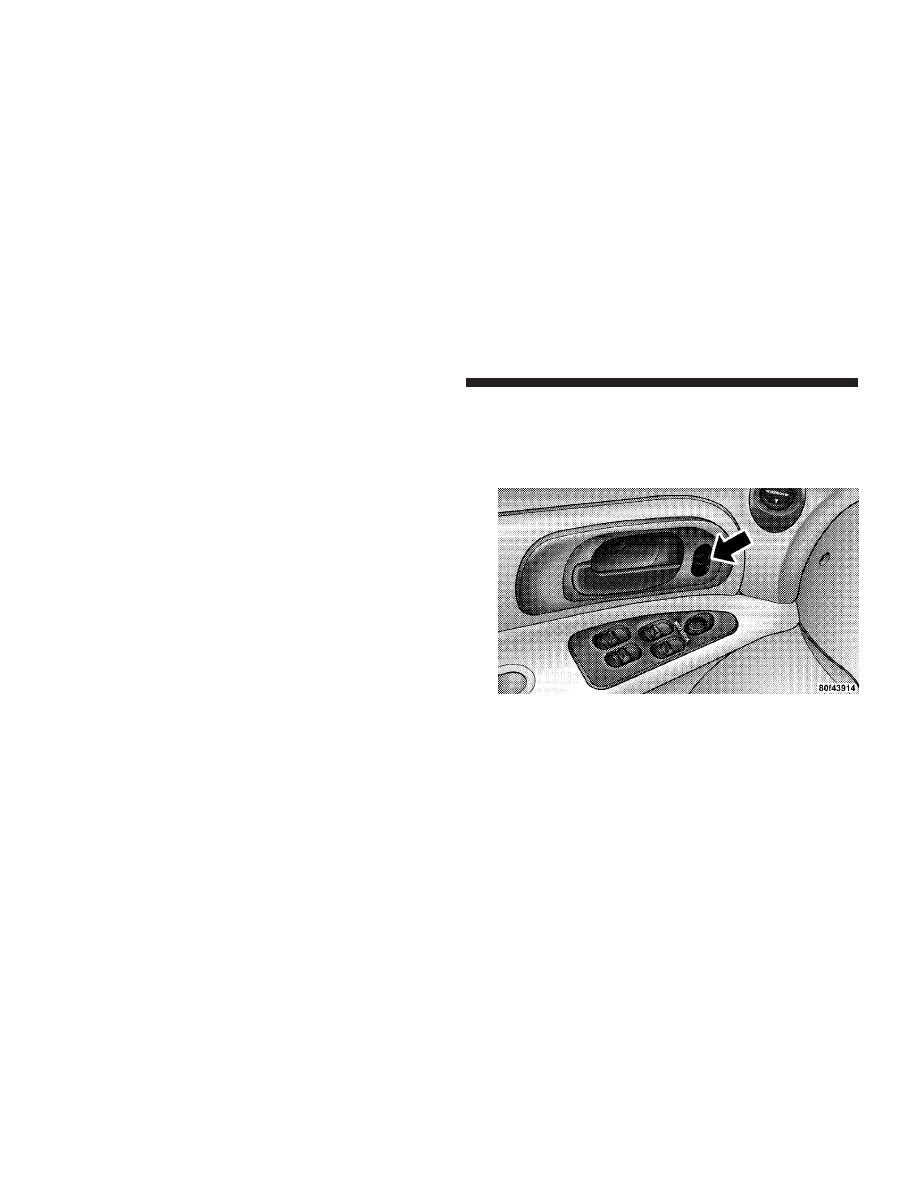

DOOR LOCKS

Power Door Locks

There is a door lock switch on each front door trim panel.
Press this switch to lock or unlock the four doors.

14

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

If you press the door lock switch while the keys are in the
ignition switch, with the ignition switch in the ACC,
LOCK, or OFF position, and the driver’s door is open, the
doors will not lock. A chime will sound as a reminder to
remove the keys.

WARNING!

For personal security and safety in the event of an
accident, lock the vehicle doors as you drive and
when you park and leave the vehicle.

The rear doors cannot be opened from inside the vehicle
until you pull up the lock plungers.

Central Locking Feature — If Equipped

Turning the key in the driver’s door to the unlock
position once will unlock only the driver’s door. Turning
the driver’s door lock to the unlock position twice within
five seconds, will unlock all doors.

Locking either front door with the key will lock all doors.

“Child-Protection” Lock System (Rear Doors)

To provide a safer environment for small children riding
in the rear seat, the rear doors of your vehicle have the
“child-protection” door lock system.

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

15

2

To use the system, open each rear door and use a key to
move the control near the door latch UP to the “Engage”
position as shown on the door label. When the system on
a door is engaged, that door can be opened only by using
the outside door handle. This will occur only if the inside
door lock is in the unlocked (up) position.

NOTE:

For emergency exit with the system engaged,

move the lock plunger up (unlocked position), lower the
window and open the door with the outside door handle.

WARNING!

Avoid trapping anyone in the vehicle in a collision.
Remember that the rear doors can only be opened
from the outside when the child protection locks are
engaged.

Automatic (Rolling) Door Locks

On vehicles equipped with an EVIC (Electronic Vehicle
Information Center), these functions can be selected at
the EVIC using the Customer Programmable Features.
Refer to the EVIC-Customer Programmable Features for
details.

The doors will lock automatically, as delivered from the
factory, if:

1. The transaxle is in gear,

2. all doors are closed,

3. vehicle speed is above 15 m.p.h. (24 km/h),

4. the accelerator pedal is depressed.

16

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

The Automatic Door Locks can be disabled or re-enabled
by performing the same following procedure:

1. Close all doors and place the key in the ignition.

2. Cycle the ignition switch between OFF and ON/RUN
and back to OFF 4 times ending up in the OFF position.

3. Depress the power door lock switch to lock the doors.

4. A single chime will indicate the completion of the
programming.

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

17

2

Automatic Unlock on Exit (Only Available if
Automatic Door Locks Enabled)

This feature will unlock all the doors when the driver’s
door is opened and the ignition switch is in the LOCK
position. This function is disabled as delivered from the
factory. Automatic Unlock on Exit can be enabled or
disabled by performing the following procedure:

1. Close all doors and place the key in the ignition.

2. Cycle the ignition switch between ON/RUN and OFF
4 times ending up in the OFF position.

3. Press upward on the power door unlock switch to
unlock the doors.

4. A single chime will indicate the completion of the
programming.

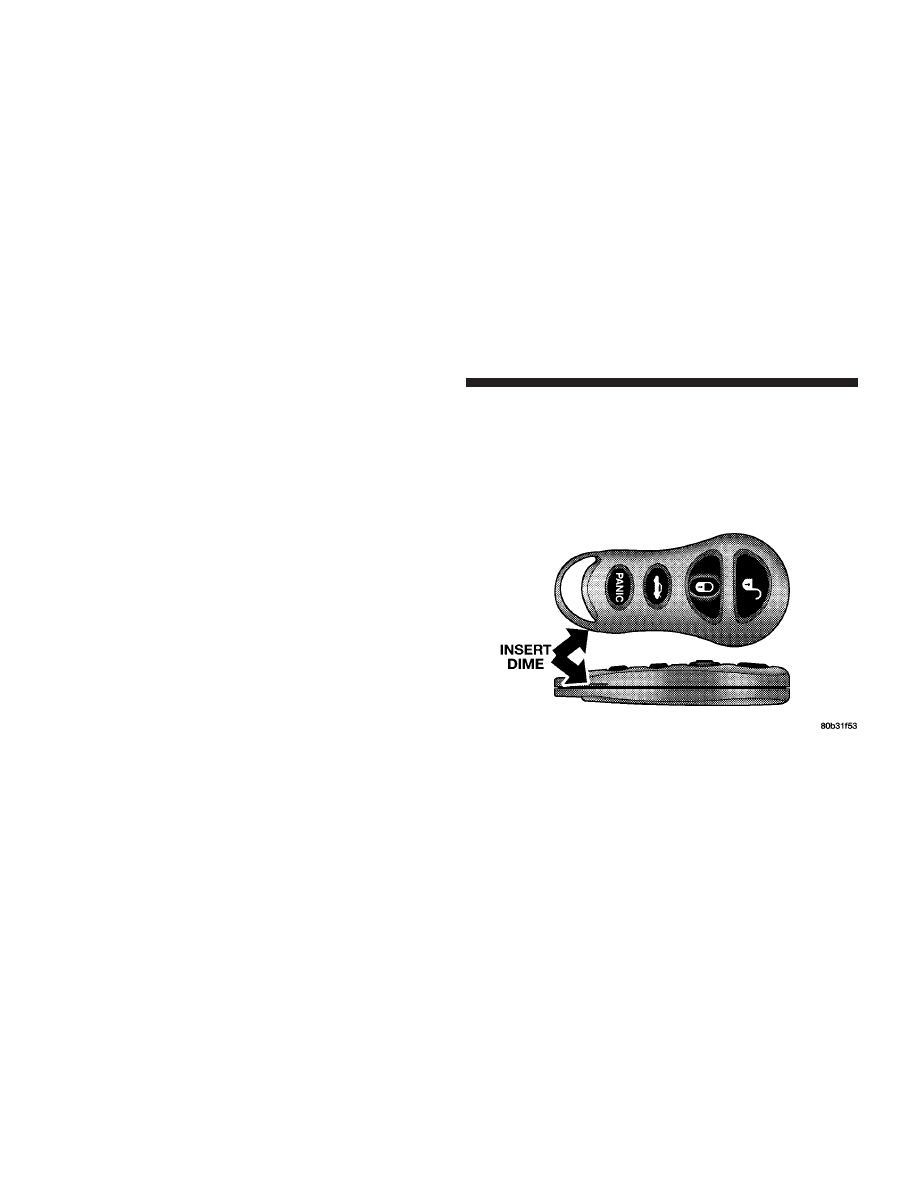

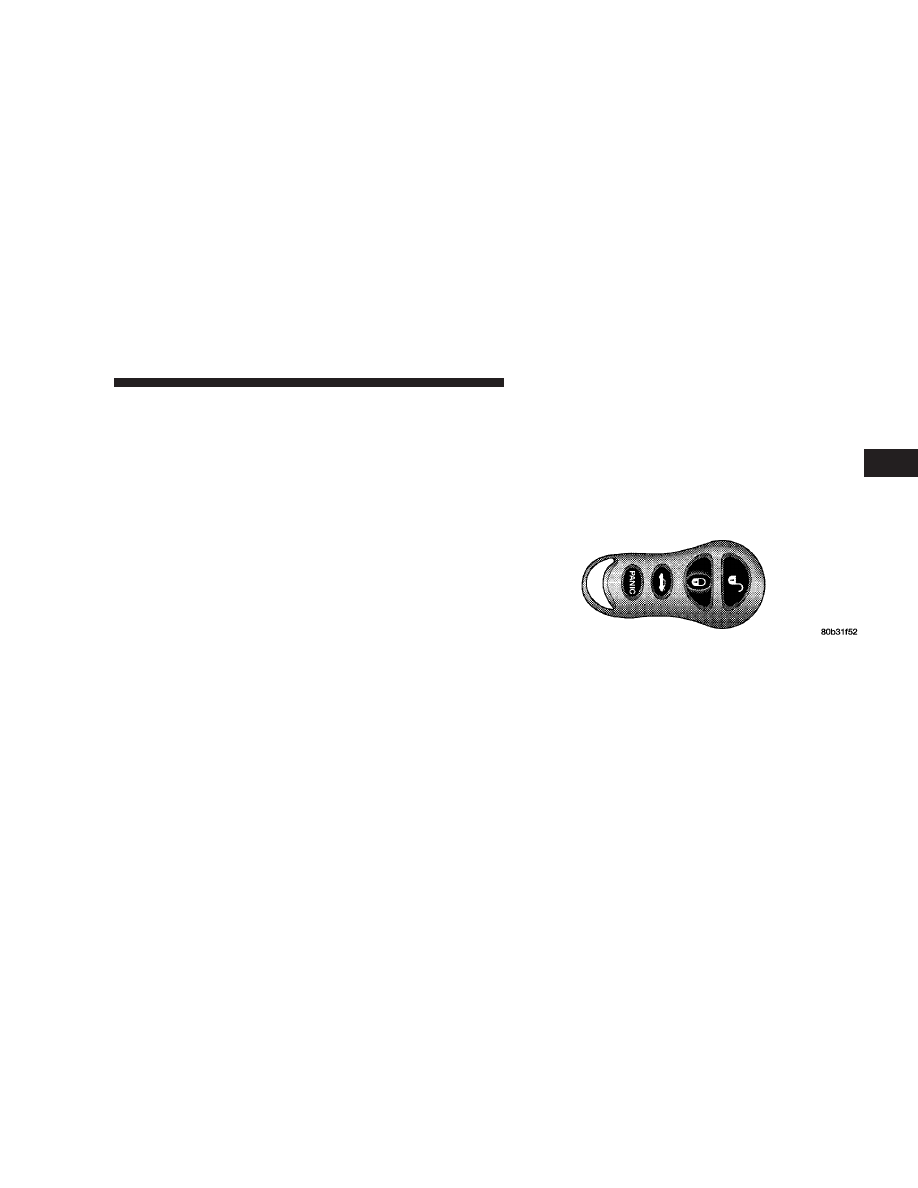

REMOTE KEYLESS ENTRY

This system allows you to lock or unlock the doors and
unlock the trunk from distances up to 40 feet (12 meters)
using a transmitter. You don’t have to point the transmit-
ter at the vehicle to activate the system.

To unlock the doors:

Press and release the unlock button on the transmitter.

NOTE:

The system may be programmed to unlock all

the doors upon the first press of the Unlock button. To
toggle between the first press unlock of driver’s door to
unlock of all doors, perform the following procedure:

18

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

1. Press and hold the Unlock button on the transmitter.

2. Continue to hold the Unlock button, wait at least 4 but
no longer than 10 seconds, then press the Lock button.

3. Release both buttons.

Enable/Disable Lamp Flash:

The Lamp Flash can be enabled or disabled by perform-
ing the following procedure:

1. Press and hold the Lock button on the transmitter.

2. Continue to hold the Lock button, wait at least 4 but
no longer than 10 seconds, then press the Trunk button.

3. Release both buttons.

To lock the doors:

Press and release the LOCK button to lock all doors.

Enable/Disable Horn chirp:

The horn chirp feature can be enabled or disabled by
performing the following procedure:

1. Press and hold the Lock button on the transmitter.

2. Continue to hold the Lock button, wait at least 4 but
no longer than 10 seconds, then press the Unlock button.

3. Release both buttons.

NOTE:

To enable/disable the Lamp Flash, see proce-

dure described above.

To unlock the trunk:

Press and hold the trunk button on the transmitter to
unlatch the trunk.

Enable/Disable Trunk Press and Hold:

The transmitter can be programmed to unlatch the trunk
immediately upon activation of the Trunk button (with-
out pressing and holding) by performing the following
procedure:

1. Press and hold the Unlock button on the transmitter.

2. Continue to hold the Unlock button, wait at least 4 but
no longer than 10 seconds, then press the Trunk button.

3. Release both buttons.

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

19

2

Panic Alarm

The panic alarm unlocks the driver’s door, turns on the
interior lights, flashes the headlights and sounds the horn
for about 3 minutes or until the alarm is turned off. The
vehicle can be driven while in the Panic mode.

To Use The Panic Alarm:

Press and hold the Panic button to activate the alarm.
Press and hold the Panic button or unlock the door with
the key to deactivate the alarm. The alarm will also shut
itself off after 3 minutes or when vehicle speed reaches 15
m.p.h. (24 km/h).

To Program Additional Transmitters:

Up to 4 transmitters can be programmed to your vehicle.
To program a transmitter, perform the following proce-
dure.

On vehicles equipped with an EVIC (Electronic Vehicle
Information Center), these functions can be selected at
the EVIC using the Customer Programmable Features.
Refer to EVIC— Customer Programmable Features for
details.

NOTE:

When entering program mode, all previously

programmed transmitters are erased from memory,
therefore you must reprogram ALL the transmitters
when you enter program mode.

1. With the vehicle in Park, turn the Ignition switch to the
ON position.

2. Using a previously programmed transmitter, press the
Unlock button on the transmitter. Continue to hold the
Unlock button, wait at least 4 but no longer than 10
seconds, then press and hold the Panic button for at least

20

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

one second. Release both buttons simultaneously. You
will hear a chime to signal that you can proceed with
programming the new transmitter.

3. One by one with each transmitter (includes previously
programmed as well as the new transmitter), press and
release the lock and unlock buttons simultaneously. You
will hear a chime after each transmitter has been success-
fully programmed. You will have 30 seconds to finish
programming all new transmitters. A chime will sound
when the 30 seconds is over or the ignition switch is
turned to the Lock position.

Transmitter Linked to Memory Programming

Your remote transmitters can be programmed to return
the driver’s seat, mirrors, and radio presets to the saved
position when the Unlock button is pressed and released.

NOTE:

When newly purchased (or replacement) trans-

mitters are programmed into the vehicle, the first trans-
mitter programmed will be associated with memory
setting 1, and the second transmitter programmed will be
associated with memory setting 2. Additional transmit-
ters will not be associated with a memory setting.

To program your transmitters, perform the following:

1. Insert key into the igniton and turn the key to the
On/Run position.

2. Adjust the seat and side view mirrors to the desired
position. Program the radio preset buttons to the desired
stations.

3. Press and release the Set (S) button on the memory
seat switch, then press and release memory button 1 or 2.

4. Press and release the Lock button on the transmitter.
This will link the transmitter to the desired memory
setting.

5. Do not press any buttons for 10 seconds.

NOTE:

Your transmitters may be unlinked from your

memory settings by following the procedure above ex-
cept pressing the Unlock button on the transmitter in step
4 above. On vehicles equipped with an EVIC (Electronic
Vehicle Information Center), these functions can be se-
lected at the EVIC using the Customer Programmable
Features. Refer to EVIC-Customer Programmable Fea-
tures for details. When newly purchased (or replacement)

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

21

2

transmitters are programmed into the vehicle, the first
transmitter trained will be associated with memory set-
ting 1, and the second transmitter trained will be associ-
ated with memory setting 2. Additional transmitters will
not be associated with a memory setting.

General Information

This transmitter complies with FCC rules part 15 and
with RS-210 of Industry Canada. Operation is subject to
the following two conditions: (1) this device may not
cause harmful interference and (2) This device must
accept any interference that may be received, including
interference that may cause undesired operation.

If your Remote Lock Control fails to operate from a
normal distance, check for these two conditions:

1. Weak batteries in transmitter. The expected life of
batteries is from one to two years.

2. Closeness to a radio transmitter such as a radio station
tower, airport transmitter, and some mobile or CB radios.

Transmitter Battery Service

The recommended replacement battery is DL 2016 or its
equivalent.

• Pry the transmitter halves apart with a dime or similar

object. Make sure not to damage the rubber gasket
during removal.

• Remove and replace the batteries. Avoid touching the

new batteries with your fingers. Skin oils may cause
battery deterioration. If you touch a battery, clean it
with rubbing alcohol.

22

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

• Reassemble the transmitter case. Snap the halves to-

gether and test transmitter operation.

SECURITY ALARM SYSTEM

The system monitors the doors, trunk key cylinder, and
ignition for unauthorized operation.

If something triggers the alarm, the system will signal for
up to 18 minutes. For the first 3 minutes the horn will
sound and the headlights, park and tail lights and the
SET light will flash. The horn will stop and if the source
of the trigger is still present, the lights will continue to
flash for another 15 minutes.

NOTE:

The engine will not start until you disarm the

system.

To set the alarm:

1. Remove the keys from the ignition switch and get out
of the vehicle.

2. Lock the door using either the door key, power door
lock switch, or the Keyless Entry Transmitter and close all
doors.

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE

23

2

3. The SET light on the top of the instrument panel will
flash rapidly for 16 seconds. This shows that the system
is arming. If the light comes on but does not flash, the
system is still armed, but there is a problem in the trunk
circuit. After 16 seconds the SET light will continue to
flash slowly. This shows that the system is fully armed.

To disarm the system:

Unlock a front door using either the key or the Keyless
Entry Transmitter.

Tamper Alert
If the horn sounds 3 times when you unlock a front door
using either a key or the Keyless Entry Transmitter, the
alarm had been triggered. Check the vehicle for tamper-
ing.

Security System Manual Override

The system will not arm if you lock the doors using the
manual lock control.

24

THINGS TO KNOW BEFORE STARTING YOUR VEHICLE
