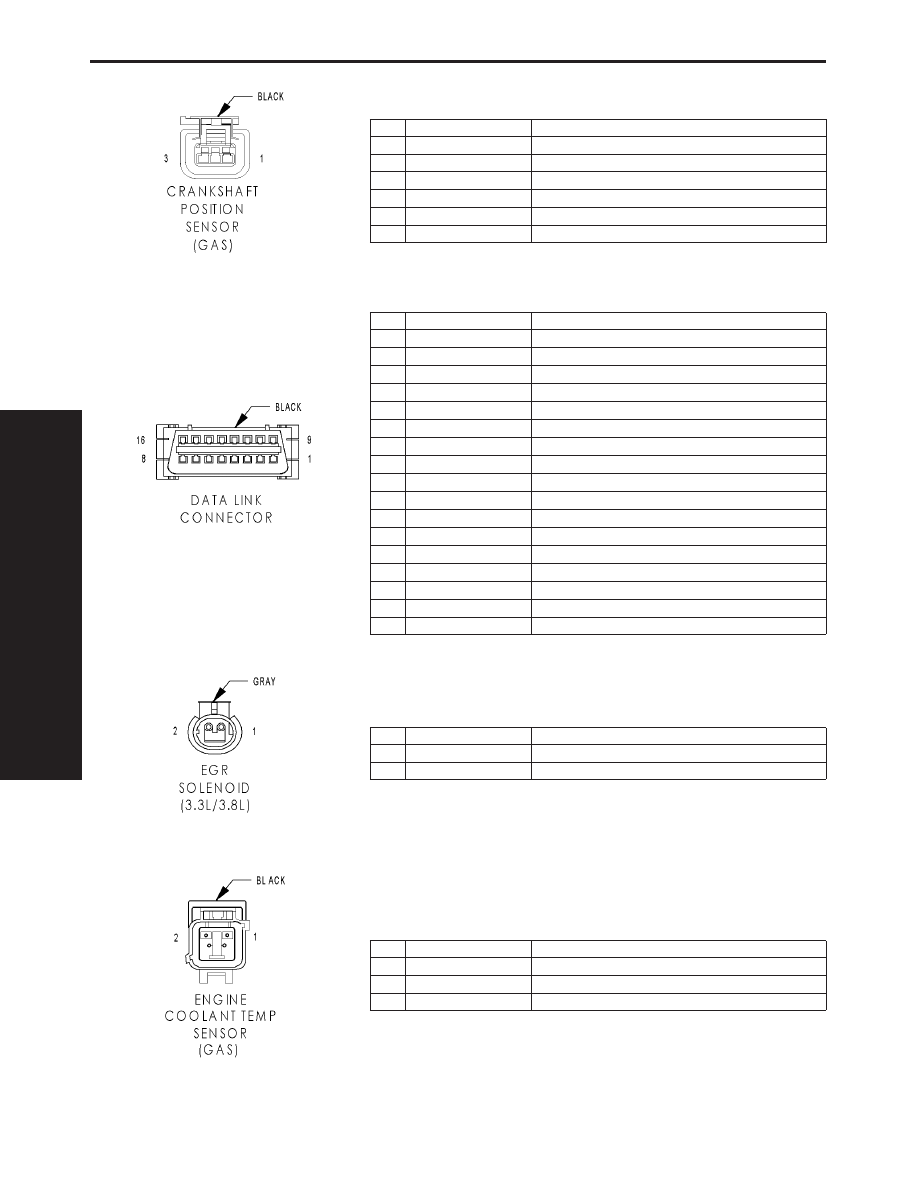

CRANKSHAFT POSITION SENSOR (GAS)

CAV

CIRCUIT

FUNCTION

1

F888 18BR/PK (3.3L/3.8L)

8 VOLT SUPPLY

1

F855 20PK/YL (2.4L)

5 VOLT SUPPLY

2

K900 18DB/DG (3.3L/3.8L)

SENSOR GROUND

2

K900 20DB/DG (2.4L)

SENSOR GROUND

3

K24 18BR/LB (2.4L)

CKP SIGNAL

3

K24 18BR/LB (3.3L/3.8L)

CRANKSHAFT POSITION SENSOR SIGNAL

DATA LINK CONNECTOR

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

Z11 18BK/LG

GROUND

5

Z111 18BK/WT

GROUND

6

-

-

7

D21 20WT/DG (GAS)

SCI TRANSMIT (PCM)

7

D21 20WT/DG (DIESEL)

SCI TRANSMIT (ECM)

8

-

-

9

D123 20WT/BR

FLASH PROGRAM ENABLE

10

-

-

11

-

-

12

D20 20WT/LG (GAS)

SCI RECEIVE (PCM)

13

-

-

14

-

15

D15 20DG/YL (GAS)

SCI TRANSMIT (TCM)

16

A105 20DB/RD

FUSED B(+)

EGR SOLENOID (3.3L/3.8L EXPORT)

CAV

CIRCUIT

FUNCTION

1

K35 18DB/VT

EGR SOLENOID CONTROL

2

F202 18PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

ENGINE COOLANT TEMP SENSOR (GAS)

CAV

CIRCUIT

FUNCTION

1

K900 18DB/DG

SENSOR GROUND

2

K2 18VT/OR (3.3L/3.8L)

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

2

K2 18VT/OR (2.4L)

ECT SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

520

CONNECTOR PINOUTS

ENGINE OIL PRESSURE SWITCH (GAS)

CAV

CIRCUIT

FUNCTION

1

G6 16VT/GY (3.3L/3.8L)

ENGINE OIL PRESSURE SWITCH SENSE

1

G6 16VT/GY (2.4L)

OIL PRESSURE SIGNAL

2

-

-

EVAP/PURGE SOLENOID (GAS)

CAV

CIRCUIT

FUNCTION

1

K52 18DB/WT (3.3L/3.8L)

EVAPORATIVE EMISSION SOLENOID CONTROL

1

K52 18DB/WT (2.4L)

EVAP PURGE CONTROL

2

K70 18DB/BR (2.4L)

EVAP PURGE SIGNAL

2

K70 18DB/BR (3.3L/3.8L)

EVAPORATIVE EMISSION SOLENOID SENSE

FUEL INJECTOR NO. 1 (2.4L/3.3L/3.8L)

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K11 16BR/YL (3.3L/3.8L)

FUEL INJECTOR NO. 1 DRIVER

2

K11 16BR/YL (2.4L)

INJECTOR CONTROL NO. 1

FUEL INJECTOR NO. 2 (2.4L/3.3L/3.8L)

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K12 16BR/DB (3.3L/3.8L)

FUEL INJECTOR NO. 2 DRIVER

2

K12 16BR/DB (2.4L)

INJECTOR CONTROL NO. 2

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

521

CONNECTOR PINOUTS

FUEL INJECTOR NO. 3 (2.4L/3.3L/3.8L)

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K13 16BR/LB (3.3L/3.8L)

FUEL INJECTOR NO. 3 DRIVER

2

K13 16BR/LB (2.4L)

INJECTOR CONTROL NO. 3

FUEL INJECTOR NO. 5 (3.3L/3.8L)

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K38 16BR/OR

FUEL INJECTOR NO. 5 DRIVER

FUEL INJECTOR NO. 6 (3.3L/3.8L)

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K58 16BR/VT

FUEL INJECTOR NO. 6 DRIVER

FUEL PUMP MODULE

CAV

CIRCUIT

FUNCTION

1

Z201 18BK/OR (GAS)

GROUND

2

Z201 20BK/DB (LHD/
DIESEL/GAS)

GROUND

2

Z201 18BK/OR (RHD/
DIESEL)

GROUND

3

N4 20DB/WT

FUEL LEVEL SENSOR SIGNAL

4

N1 18DB/OR (GAS)

FUEL PUMP RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

522

CONNECTOR PINOUTS

GENERATOR

CAV

CIRCUIT

FUNCTION

1

K342 16BR/WT (GAS)

AUTOMATIC SHUT DOWN RELAY OUTPUT

1

K342 16BR/WT (DIESEL)

ECM/PCM RELAY OUTPUT

2

K20 14BR/GY (DIESEL)

GENERATOR FIELD CONTROL

2

K20 18BR/GY (3.3L/3.8L)

GENERATOR FIELD CONTROL

2

K20 18BR/GY (2.4L)

GEN FIELD CONTROL

GENERATOR (GENERATOR SIDE)

CAV

CIRCUIT

FUNCTION

1

-

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

-

GENERATOR FIELD DRIVER (EXCEPT 2.4L)

2

-

GEN FIELD CONTROL (2.4L)

3

-

-

4

-

B(+)

5

-

CASE GROUND

IDLE AIR CONTROL MOTOR (GAS)

CAV

CIRCUIT

FUNCTION

1

K39 18VT/DG (3.3L/3.8L)

IDLE AIR CONTROL MOTOR DRIVER

1

K61 18VT/GY (2.4L)

IAC MOTOR CONTROL

2

K961 18BR/VT (2.4L)

IAC RETURN

2

K60 18VT/LG (3.3L/3.8L)

IDLE AIR CONTROL MOTOR SENSE

IGNITION COIL (2.4L)

CAV

CIRCUIT

FUNCTION

1

K17 18DB/TN

COIL CONTROL NO. 2

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K19 18DB/DG

COIL CONTROL NO. 1

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

523

CONNECTOR PINOUTS
