CONNECTOR PINOUTS

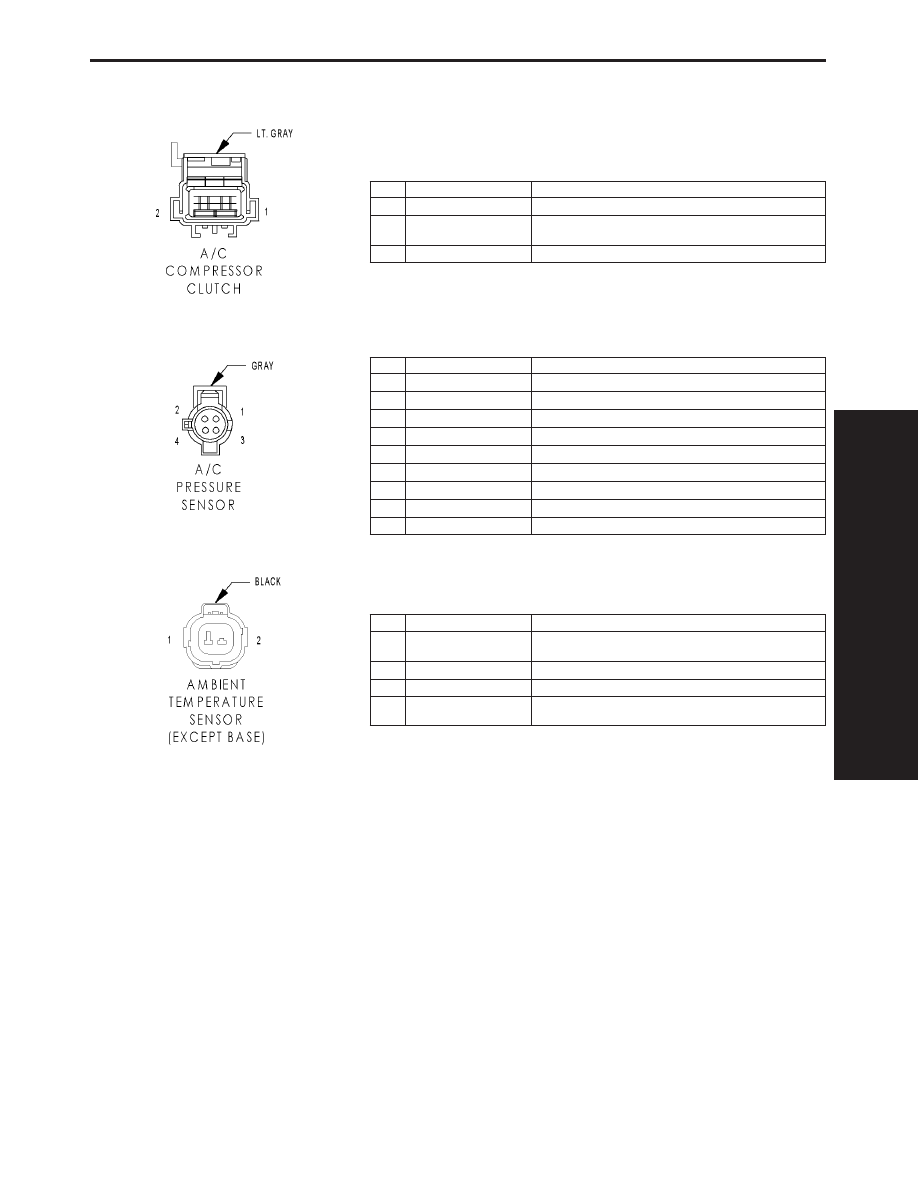

A/C COMPRESSOR CLUTCH

CAV

CIRCUIT

FUNCTION

1

C3 20DB/YL (2.4L)

A/C COMPRESSOR CLUTCH RELAY OUTPUT

1

C3 18DB/YL (3.3L/3.8L/
DIESEL)

A/C COMPRESSOR CLUTCH RELAY OUTPUT

2

Z153 18BK/GY

GROUND

A/C PRESSURE SENSOR

CAV

CIRCUIT

FUNCTION

1

K900 18DB/DG (GAS)

SENSOR GROUND

1

C918 20BK/LB (DIESEL)

A/C PRESSURE SENSOR GROUND

2

F855 20PK/YL (2.4L)

5 VOLT SUPPLY

2

F851 20LB/PK (DIESEL)

SENSOR REFERENCE VOLTAGE B

2

F855 18PK/YL (3.3L/3.8L)

5 VOLT SUPPLY

3

C18 18LB/BR (3.3L/3.8L)

A/C PRESSURE SENSOR SIGNAL

3

C18 20LB/BR (DIESEL)

A/C PRESSURE SENSOR SIGNAL

3

C18 18LB/BR (2.4L)

A/C PRESSURE SIGNAL

4

-

-

AMBIENT TEMPERATURE SENSOR (EXCEPT BASE)

CAV

CIRCUIT

FUNCTION

1

G31 18VT/LG (EXCEPT
2.4L)

AMBIENT TEMPERATURE SENSOR SIGNAL

1

G31 18VT/LG (2.4L)

AAT SIGNAL

2

K900 18DB/DG (2.4L)

SENSOR GROUND

2

G931 18VT/BR (EXCEPT
2.4L)

AMBIENT TEMPERATURE SENSOR RETURN

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

517

CONNECTOR PINOUTS

BODY CONTROL MODULE C3

CAV

CIRCUIT

FUNCTION

1

G23 22VT/DB (POWER
SLIDING DOOR)

SLIDING DOORS OVERHEAD SWITCH MUX

2

D123 20WT/BR

FLASH PROGRAM ENABLE

3

G152 22VT/GY (POWER
SLIDING DOOR)

RIGHT SLIDING DOOR WAKE UP SIGNAL

4

G151 22VT/BR (POWER
SLIDING DOOR)

LEFT SLIDING DOOR WAKE UP SIGNAL

5

G76 20VT/YL

RIGHT SLIDING DOOR AJAR SWITCH SENSE

6

G75 22VT (LHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

6

G74 22VT/WT (RHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

7

G75 22VT (RHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

7

G74 22VT/WT (LHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

8

G77 22VT/GY

LEFT SLIDING DOOR AJAR SWITCH SENSE

9

E10 20OR/DG (3 ZONE
ATC/MTC)

PANEL LAMPS DRIVER (REAR BLOWER SWITCH)

10

-

-

11

L162 20WT/VT (EXPORT)

RIGHT SIDE REPEATER LAMP FEED

12

G42 22VT/WT (POWER
SLIDING DOOR)

RIGHT SLIDING DOOR PILLAR SWITCH MUX

13

G165 20VT/GY (EXPORT)

LIFTGATE CYLINDER LOCK SWITCH MUX

14

G163 22VT/LB

LEFT CYLINDER LOCK SWITCH MUX

15

G162 22VT/WT (EXCEPT
EXPORT)

RIGHT CYLINDER LOCK SWITCH MUX

15

G162 22VT/TN (EXPORT)

RIGHT CYLINDER LOCK SWITCH MUX

16

-

-

17

F503 20WT/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

18

G41 22VT/DG (POWER
SLIDING DOOR)

LEFT SLIDING DOOR PILLAR SWITCH MUX

19

L163 20WT/BR (EXPORT)

LEFT SIDE REPEATER LAMP FEED

20

N4 20DB/WT

FUEL LEVEL SENSOR SIGNAL

21

G161 22VT/DG (LHD)

LEFT DOOR LOCK SWITCH MUX

21

G160 22VT/LG (RHD)

RIGHT DOOR LOCK SWITCH MUX

22

G161 22VT/DG (RHD)

LEFT DOOR LOCK SWITCH MUX

22

G160 22VT/LG (LHD)

RIGHT DOOR LOCK SWITCH MUX

23

D25 20WT/VT

PCI BUS

24

-

-

25

M11 20YL/VT

COURTESY LAMPS DRIVER

26

P31 20TN/YL (POWER RE-
LEASE EXCEPT GAS LHD
SWB EXPORT)

LIFTGATE RELEASE DRIVER

27

-

-

28

-

-

29

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

30

G70 22VT/LB (EXPORT)

HOOD AJAR SWITCH SENSE

31

F500 18DG/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

32

-

-

33

M21 20YL/BR

COURTESY LAMPS DRIVER

34

M27 20YL/LB

READING LAMPS DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

518

CONNECTOR PINOUTS

BRAKE LAMP SWITCH

CAV

CIRCUIT

FUNCTION

1

A103 18GY/RD

FUSED B(+)

2

L50 18WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

2

L50 18WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

3

V30 20VT/WT (GAS)

SPEED CONTROL BRAKE SWITCH OUTPUT

4

V32 20VT/YL (GAS)

SPEED CONTROL ON/OFF SWITCH SENSE

5

Z429 20BK/OR

GROUND

6

B29 20DG/WT

SECONDARY BRAKE SWITCH SIGNAL

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID (EATX)

CAV

CIRCUIT

FUNCTION

1

K32 18DB/YL

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID CONTROL

2

F2 18PK/YL

FCM OUTPUT (UNLOCK-RUN-START)

CAMSHAFT POSITION SENSOR (GAS)

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL (2.4L)

5 VOLT SUPPLY

1

F888 18BR/PK (3.3L/3.8L)

8 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K44 18DB/GY (3.3L/3.8L)

CAMSHAFT POSITION SENSOR SIGNAL

3

K44 18DB/GY (2.4L)

CMP SIGNAL

CLUTCH PEDAL INTERLOCK SWITCH (MTX)

CAV

CIRCUIT

FUNCTION

1

T141 20YL/OR

FUSED IGNITION SWITCH OUTPUT (START)

2

T751 20YL (DIESEL)

FUSED IGNITION SWITCH OUTPUT (START)

2

Z429 20BK/OR (GAS)

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
