(2) Push top cover forward to engage hooks attach-

ing front of top cover to instrument panel.

(3) Engage clips attaching rear edge of top cover to

instrument panel.

(4) Pull top cover rearward.
(5) Install A-pillar trim.

LOWER CONSOLE

REMOVAL

(1) Remove screws attaching the lower console to

floor bracket and instrument panel (Fig. 10).

(2) Slide lower console rearward from around

instrument panel supports.

(3) Disconnect the auxiliary power outlet wire con-

nector (if equipped).

(4) Remove lower console from vehicle.

INSTALLATION

(1) Connect the auxiliary power outlet wire con-

nector (if equipped).

(2) Install the lower console into the vehicle (Fig.

10).

(3) Slide console forward around instrument panel

supports.

(4) Install the screws attaching lower console to

floor bracket and instrument panel.

LOWER INSTRUMENT PANEL

REMOVAL

When servicing the lower instrument panel, refer

to Body, Instrument Panel, and then the appropriate
removal procedure.

(1) Remove the right end cover.
(2) Remove the lower steering column cover.
(3) Remove the center bezel.
(4) Remove the lower console.
(5) Remove the cup holder and track.
(6) Remove the glove box.
(7) Remove the glove box latch striker.
(8) Remove the glove box lamp.
(9) Remove the eighteen screws holding the lower

instrument panel to the reinforcement frame (Fig.
11).

(10) Remove the lower instrument panel from

vehicle.

INSTALLATION

When servicing the lower instrument panel, refer

to Body, Instrument Panel, and then the appropriate
removal procedure.

(1) Install the lower instrument panel into the

vehicle (Fig. 11).

(2) Install the eighteen screws holding the lower

instrument panel to the reinforcement frame.

(3) Install the glove box lamp.
(4) Install the glove box latch striker.
(5) Install the glove box.
(6) Install the cup holder and track.
(7) Install the lower console.

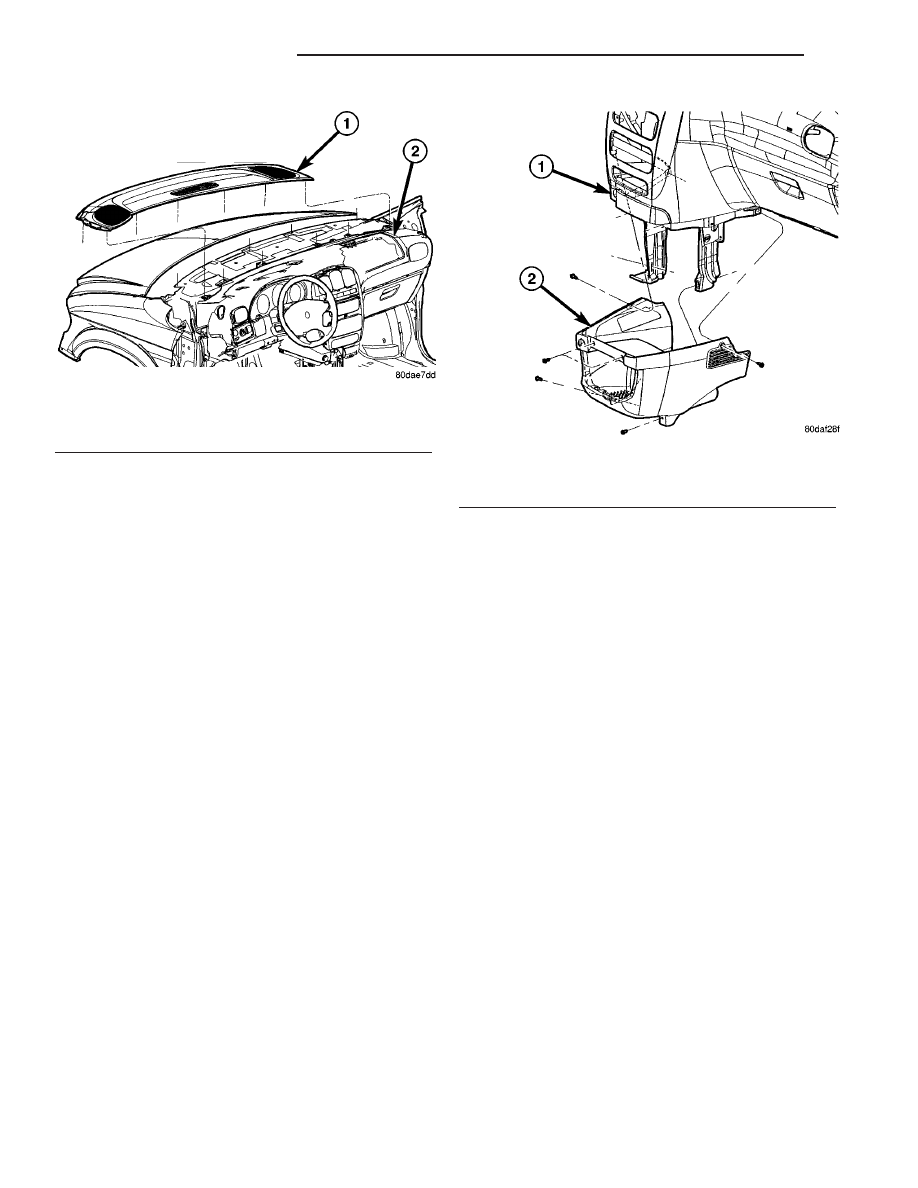

Fig. 9 INSTRUMENT PANEL TOP COVER

1 - INSTRUMENT PANEL TOP COVER
2 - INSTRUMENT PANEL

Fig. 10 INSTRUMENT PANEL FLOOR CONSOLE

1 - INSTRUMENT PANEL
2 - INSTRUMENT PANEL FLOOR CONSOLE

23 - 68

INSTRUMENT PANEL

RS

INSTRUMENT PANEL TOP COVER (Continued)

(8) Install the center bezel.
(9) Install the lower steering column cover.
(10) Install the right end cover.

LOWER STEERING COLUMN
COVER

REMOVAL

(1) Remove the four screws attaching the lower

steering column cover to instrument panel (Fig. 12).

(2) Remove the lower steering column cover from

the vehicle.

INSTALLATION

(1) Install the lower steering column cover into the

vehicle (Fig. 12).

(2) Install the four screws attaching the lower

steering column cover to instrument panel.

STEERING COLUMN COVER
BACKING PLATE

REMOVAL

(1) Remove lower steering column cover (Refer to

23 - BODY/INSTRUMENT PANEL/STEERING COL-
UMN OPENING COVER - REMOVAL).

(2) Remove the park brake release handle link

from the park brake release handle.

(3) Remove screws attaching lower steering col-

umn backing plate to instrument panel (Fig. 12).

(4) Unclip the Data Link Connector (DLC) from

the lower steering column backing plate.

(5) Remove lower steering column backing plate

from vehicle.

INSTALLATION

(1) Install the steering column cover backing plate

into vehicle (Fig. 12).

(2) Clip the Data Link Connector (DLC) to the

steering column cover backing plate

(3) Install the screws attaching steering column

cover backing plate to instrument panel.

(4) Connect the park brake release handle link to

the park release handle.

(5) Install the lower steering column cover (Refer

to 23 - BODY/INSTRUMENT PANEL/STEERING
COLUMN OPENING COVER - INSTALLATION).

OVER STEERING COLUMN
COVER

REMOVAL

(1) Taking a firm grasp of the over steering col-

umn cover front edge, give a quick upward pulling
motion to disengage the cover from the instrument
panel (Fig. 13).

(2) Remove the over steering column cover from

the vehicle.

INSTALLATION

(1) Place the over steering column cover into posi-

tion over the retaining slots and firmly snap into
place (Fig. 13).

Fig. 11 LOWER INSTRUMENT PANEL

1 - INSTRUMENT PANEL
2 - LOWER INSTRUMENT PANEL

Fig. 12 LOWER STEERING COLUMN COVER

1 - STEERING COLUMN COVER BACKING PLATE
2 - STEERING COLUMN COVER

RS

INSTRUMENT PANEL

23 - 69

LOWER INSTRUMENT PANEL (Continued)

INSTRUMENT PANEL TOP PAD
ASSEMBLY

REMOVAL

(1) Remove the instrument cluster (Fig. 14). (Refer

to 8 - ELECTRICAL/INSTRUMENT CLUSTER -
REMOVAL)

(2) Remove the message center (Fig. 14). (Refer to

8 - ELECTRICAL/MESSAGE CENTER - REMOVAL)

(3) Remove the radio (Fig. 14). (Refer to 8 - ELEC-

TRICAL/AUDIO/RADIO - REMOVAL)

(4) Remove the headlamp switch (Fig. 14). (Refer

to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERI-
OR/HEADLAMP SWITCH - REMOVAL)

(5) Remove the lower console (Fig. 14). (Refer to 23

- BODY/INSTRUMENT PANEL/LOWER CONSOLE
- REMOVAL)

(6) Remove the lower panel. (Refer to 23 - BODY/

INSTRUMENT

PANEL/LOWER

INSTRUMENT

PANEL TRIM - REMOVAL)

(7) Remove the instrument panel assembly. (Refer

to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL ASSEMBLY - REMOVAL)

(8) Remove the instrument panel speakers.
(9) Remove the glove box light.
(10) Remove the two passenger air bag mounting

bolts (Fig. 15).

(11) Loosen the three passenger air bag support

bracket bolts to the hydro-form rail (Fig. 15).

(12) Remove the 16 screws along the upper edge of

the pad & panel assembly.

(13) Remove the 19 screws along the lower edge of

the pad & panel assembly.

(14) Remove the pad and panel assembly (Fig. 14).

INSTALLATION

(1) Position the pad & panel assembly onto the

instrument panel support structure.

Fig. 13 OVER STEERING COLUMN COVER

1 - INSTRUMENT PANEL OVER STEERING COLUMN COVER
2 - INSTRUMENT PANEL

Fig. 14 INSTRUMENT PANEL ASSEMBLY

1 - INSTRUMENT CLUSTER
2 - MESSAGE CENTER
3 - TOP COVER
4 - PAD AND PANEL ASSEMBLY
5 - LOWER CONSOLE
6 - LOWER PANEL
7 - RADIO
8 - HEADLAMP SWITCH

Fig. 15 AIRBAG MOUNTING HARDWARE

1 - AIR BAG SCREWS (2)
2 - ELECTRICAL CONNECTOR
3 - AIR BAG SUPPORT BRACKET BOLTS (3)
4 - HYDRO-FORM INSTRUMENT PANEL SUPPORT RAIL

23 - 70

INSTRUMENT PANEL

RS

OVER STEERING COLUMN COVER (Continued)

(2) Install the 19 screws along the lower edge of

the pad & panel assembly.

(3) Install the 16 screws along the upper edge of

the pad & panel assembly.

(4) Install and tighten the two passenger air bag

mounting screws.

(5) Tighten the three passenger air bag support

bracket bolts to the hydro-form tube.

(6) Install the glove box light.
(7) Install the instrument panel speakers.
(8) Install the instrument panel assembly. (Refer

to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL ASSEMBLY - INSTALLATION)

(9) Install the lower panel. (Refer to 23 - BODY/

INSTRUMENT

PANEL/LOWER

INSTRUMENT

PANEL TRIM - INSTALLATION)

(10) Install the lower console. (Refer to 23 - BODY/

INSTRUMENT

PANEL/LOWER

CONSOLE

-

INSTALLATION)

(11) Install the headlamp switch. (Refer to 8 -

ELECTRICAL/LAMPS/LIGHTING

-

EXTERIOR/

HEADLAMP SWITCH - INSTALLATION)

(12) Install the radio. (Refer to 8 - ELECTRICAL/

AUDIO/RADIO - INSTALLATION)

(13) Install the message center. (Refer to 8 -

ELECTRICAL/MESSAGE CENTER - INSTALLA-
TION)

(14) Install the instrument cluster. (Refer to 8 -

ELECTRICAL/INSTRUMENT CLUSTER - INSTAL-
LATION)

RS

INSTRUMENT PANEL

23 - 71

INSTRUMENT PANEL TOP PAD ASSEMBLY (Continued)
