INSTALLATION

NOTE: If new hinge pins are to be used, verify that
the knurling on the hinge pin is aligned with the
knurling on in the door hinge prior to driving in the
pin. Also, verify that the hinge pin is fully seated to
the door hinge and a new retaining clip is installed.

(1) Support door on suitable lifting device.
(2) Position door to vehicle. Verify net pierce nub-

bin is engaged if reusing original hinges.

(3) Steady door on lifting device and install bolts

attaching upper hinge to door end frame. Tighten
bolts to 34 N·m (25 ft. lbs.) torque.

(4) Install bolts attaching door check strap to

A-pillar. Tighten bolts to 12 N·m (105 in. lbs.) torque.

(5) Install bolts attaching lower hinge to door end

frame. Tighten bolts to 34 N·m (25 ft. lbs.) torque.
Align door to achieve equal spacing to surrounding
body panels. Panels should be flush across all gaps.

(6) Connect door harness into body wiring harness.
(7) Connect positive lock slide on the side of the

wire connectors.

(8) Connect clips attaching door harness wire con-

nector to inner fender brace.

(9) Install front wheelhouse splash shield.
(10) Verify door operation and alignment. Adjust

as necessary.

Fig. 3 FRONT DOOR WIRE CONNECTORS

1 - LOCK TAB
2 - POSITIVE LOCK
3 - BODY HARNESS CONNECTOR
4 - FRONT FENDER
5 - DOOR HARNESS CONNECTOR
6 - BODY HARNESS

Fig. 4 FRONT DOOR - HINGE PIN REMOVAL

1 - FRONT DOOR
2 - CLIP
3 - A-PILLAR
4 - HINGE PIN
5 - CLIP
6 - DOOR CHECK STRAP

Fig. 5 FRONT DOOR - HINGE BOLT REMOVAL

1 - FRONT DOOR
2 - UPPER HINGE
3 - CHECK STRAP
4 - LOWER HINGE

23 - 16

DOOR - FRONT

RS

DOOR (Continued)

DOOR GLASS

REMOVAL

(1) Remove watershield. (Refer to 23 - BODY/

DOOR - FRONT/WATERSHIELD - REMOVAL)

(2) Remove inner belt molding.(Refer to 23 -

BODY/WEATHERSTRIP/SEALS/FDR INNER BELT
WEATHERSTRIP - REMOVAL)

(3) Position glass to gain access to front and rear

regulator lift plates through front and rear access
holes in door panel.

(4) Remove clips attaching door glass to regulator

lift plates. (Fig. 6)

(5) Remove glass from regulator lift plates.
(6) Disengage glass from glass run weatherstrip.
(7) Insert front of glass between glass run channel

and outer door panel.

(8) Lift glass upward and out of exterior side of

the opening at top of door (Fig. 7).

(9) Remove glass from vehicle.

INSTALLATION

(1) Install clips that attach door glass to regulator

lift plates (Fig. 6).

(2) Place glass in window opening with front

inserted between run channel and outer door panel
(Fig. 7).

(3) Lower glass downward into door.
(4) Insert ends of glass into glass run weatherstrip

channels at front and rear of door.

(5) Place glass in position on regulator lift plates.
(6) Snap glass mounting studs into clips on regu-

lator lift plates.

(7) Install inner belt molding.(Refer to 23 - BODY/

WEATHERSTRIP/SEALS/FRONT

DOOR

INNER

BELT MOLDING - INSTALLATION)

(8) Verify door glass operation and fit.
(9) Install watershield. (Refer to 23 - BODY/DOOR

- FRONT/WATERSHIELD - INSTALLATION)

FRAME CLOSEOUT MOLDING

REMOVAL – A-PILLAR-HEADER, OR B-PILLAR

(1) Roll door glass down.
(2) Using a hook tool, pull front door frame close-

out molding from window frame channel.

(3) Remove closeout molding from vehicle.

INSTALLATION – A-PILLAR-HEADER, OR
B-PILLAR

(1) Position closeout molding in window frame.
(2) Insert closeout molding into window frame

channel starting at the corners and working inward.

(3) Verify door glass operation.

Fig. 6 FRONT DOOR GLASS CLIPS

1 - DOOR GLASS
2 - GLASS LIFT PLATE
3 - CLIP
4 - GUIDE RAIL
5 - REGULATOR LIFT PLATE

Fig. 7 FRONT DOOR GLASS

1 - DOOR GLASS
2 - FRONT DOOR
3 - GLASS RUN CHANNEL

RS

DOOR - FRONT

23 - 17

HINGE

REMOVAL

(1) Release front door latch and open door.
(2) Mark hinge foot print on both door and pillar

to aid when installing door.

(3) Support door on suitable lifting device.
(4) Remove bolts attaching front door to door

hinge.

(5) Remove bolts attaching hinge to pillar.
(6) Remove door hinge from vehicle.

INSTALLATION

CAUTION: When installing a new hinge, make sure
that the head of each hinge pin is fully seated into
the door hinge. Also, remove the plastic shipping
clip and replace it with the correct metal retaining
clip once the hinge pin is seated.

(1) Paint hinge prior to installation, if necessary.
(2) Position door hinge on vehicle.
(3) Install bolts attaching hinge to pillar. Tighten

bolts to 34 N·m (25 ft. lbs.).

(4) Install bolts attaching front door to door hinge.

Tighten bolts to 34 N·m (25 ft. lbs.).

(5) Align door to achieve equal spacing to sur-

rounding body panels. Panels should be flush across
all gaps.

(6) Verify door alignment and operation. Adjust as

necessary.

LATCH

REMOVAL

(1) Roll door glass up.
(2) Remove front door trim panel. (Refer to 23 -

BODY/DOOR - FRONT/TRIM PANEL - REMOVAL)

(3) Remove watershield as necessary to gain access

to the outside door handle.

(4) Through access hole at rear of inner door

panel, disconnect wire connector from power door
lock motor, if equipped.

(5) Disengage clips holding linkage to door latch

(Fig. 8).

(6) Remove linkages from door latch.
(7) Remove screws attaching door latch to door end

frame (Fig. 9).

(8) Remove door latch from door.

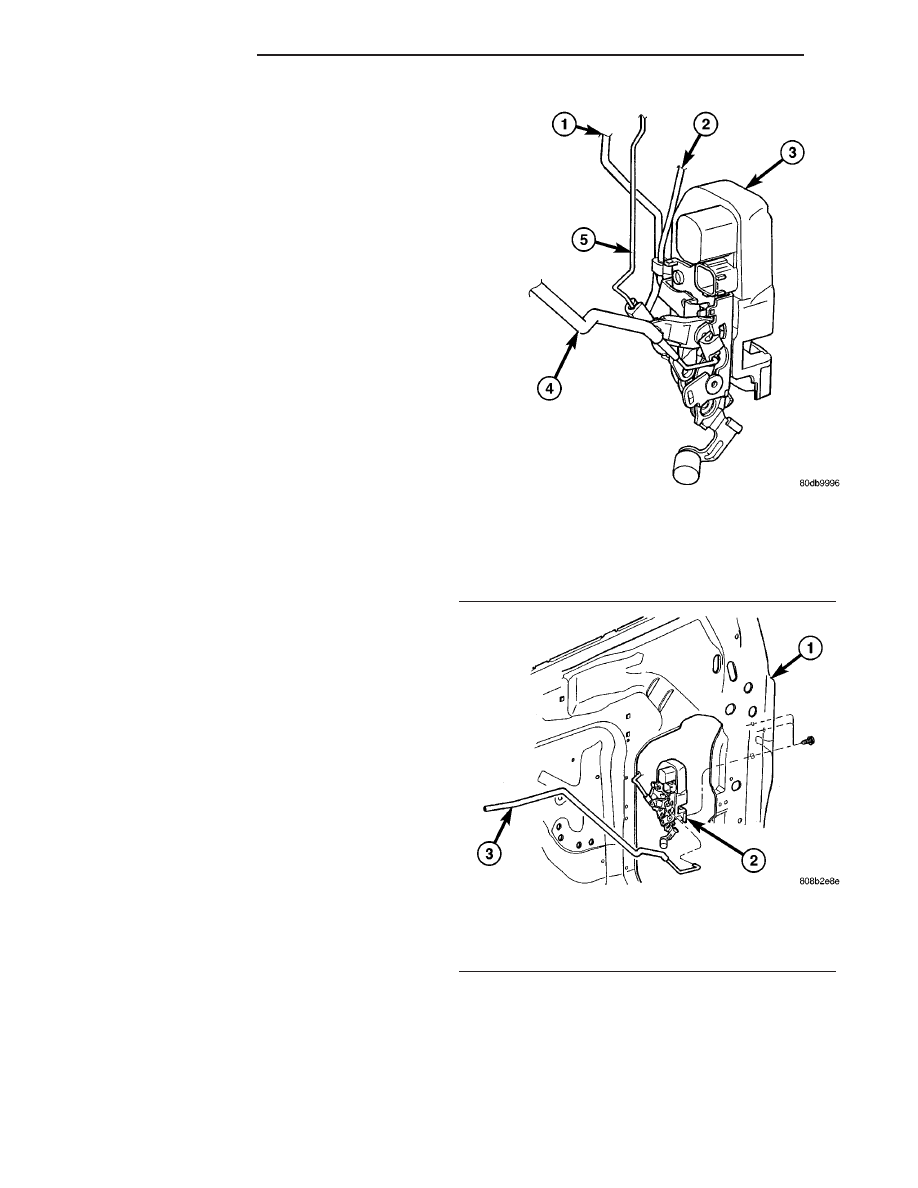

Fig. 8 LATCH ASSEMBLY

1 - OUTSIDE HANDLE TO LATCH LINK
2 - KEY CYLINDER TO LATCH LINK
3 - LATCH ASSEMBLY
4 - INSIDE HANDLE LINK AND SLEEVE
5 - LOCK KNOB LINK

Fig. 9 FRONT DOOR LATCH

1 - FRONT DOOR
2 - LATCH ASSEMBLY
3 - INSIDE HANDLE LINK

23 - 18

DOOR - FRONT

RS

INSTALLATION

NOTE: The screws attaching the door latch to the
door end frame have nylon patches on the threads.
All screws must be replaced when the latch has
been removed.

(1) Insert inside handle latch link to door latch

and engage clip (Fig. 8).

(2) Place door latch in position on door end frame.
(3) Install screws attaching door latch to door end

frame. Tighten screws to 10 N·m (90 in. lbs.) torque
(Fig. 9).

(4) Insert other linkages to door latch and engage

clips.

(5) Connect wire connector into power door lock

motor, if equipped.

(6) Insert a hex wrench through the elongated hole

located in the door shut face above the latch.

(7) Loosen allen head screw.
(8) Pull outward on the outside door handle and

release.

(9) Tighten allen head screw.
(10) Verify door latch and power door lock opera-

tion.

(11) Install watershield and front door trim panel.

LATCH STRIKER

REMOVAL

(1) Mark outline of door striker on B-pillar to aid

in installation.

(2) Remove screws attaching door latch striker to

B-pillar (Fig. 10).

(3) Remove door latch striker from vehicle.
(4) Retrieve any shims found between latch striker

and B-pillar.

INSTALLATION

(1) Position latch striker and any shims retrieved

on vehicle.

(2) Loosely install screws attaching latch striker to

B-pillar.

(3) Align latch striker to outline on B-pillar made

previously.

(4) Tighten fasteners to 28 N·m (21 ft. lbs.) torque.
(5) Verify door fit and operation. Adjust latch

striker as necessary.

LOCK CYLINDER

REMOVAL

(1) Roll door glass up.
(2) Remove front door watershield as necessary to

gain access to the outside door handle. (Refer to 23 -
BODY/DOOR

-

FRONT/WATERSHIELD

-

REMOVAL)

(3) Through access hole at rear of inner door

panel, disconnect Vehicle Theft Security System
(VTSS)

switch

connector

from

door

harness,

if

equipped.

(4) Disengage push in fasteners attaching VTSS

switch harness to inner door reinforcement bar, if
equipped.

(5) Disengage clip holding door latch linkage to

door latch (Fig. 11).

(6) Remove latch linkage from latch.
(7) Disengage clip holding door lock linkage to

door latch.

(8) Remove lock linkage from latch.
(9) Remove nuts attaching outside door handle to

door outer panel.

(10) Remove outside door handle from vehicle.
(11) Disengage clip holding lock cylinder into out-

side handle.

(12) Pull lock cylinder from door handle.

Fig. 10 DOOR LATCH STRIKER

1 - B-PILLAR
2 - SHIM
3 - DOOR LATCH STRIKER
