Chrysler Town, Dodge Caravan. Manual - part 415





(10) Remove and inspect OD and UD Shafts, as

well as #3 thrust washer and plate, and #2 needle
bearing (Fig. 230).

(11) Remove the OD/UD reaction plate tapered

snap ring, reaction plate, and first friction disc (Fig.
231).

(12) Remove the UD clutch flat snap ring and rest

of UD clutch pack (Fig. 231). Tag clutch pack for
assembly identification.

CAUTION: Compress return spring just enough to
remove or install snap ring.

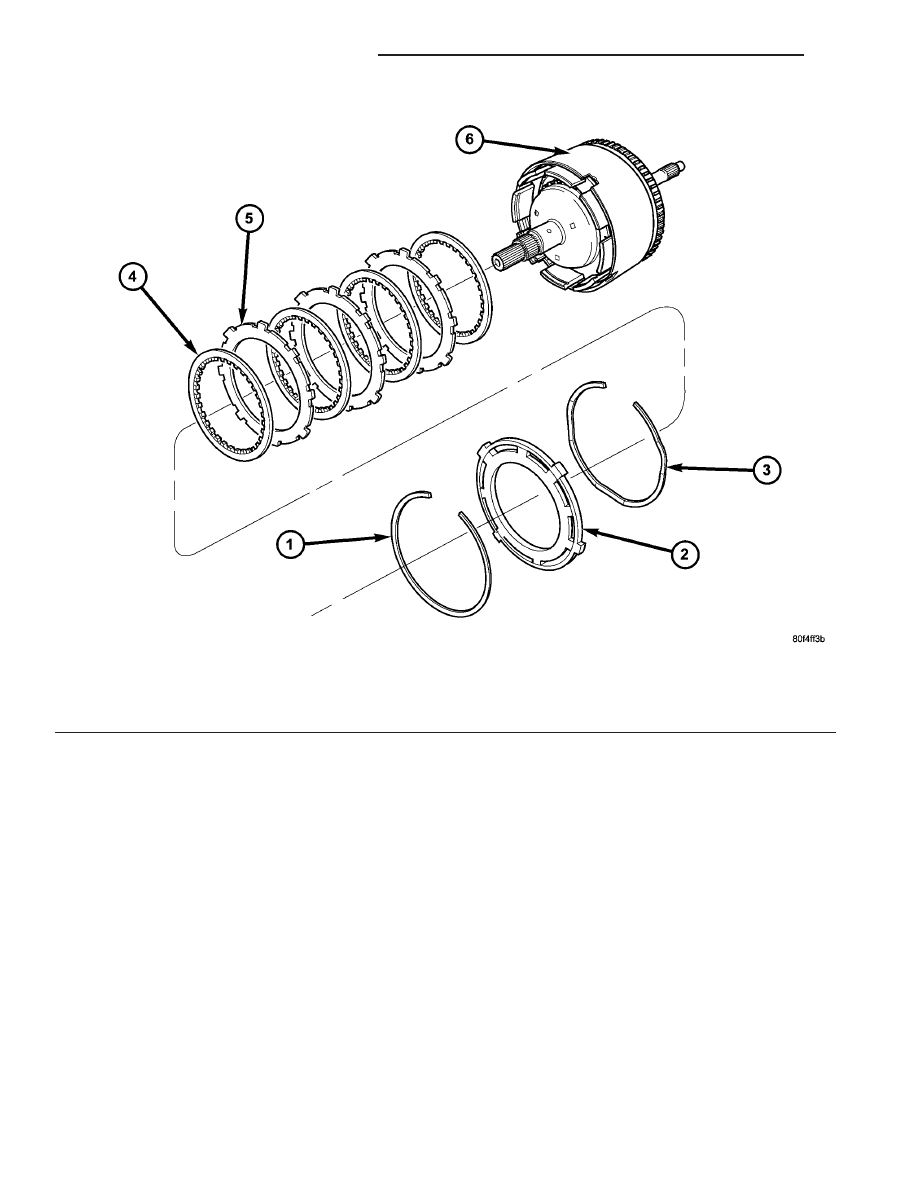

Fig. 229 Overdrive Clutch Assembly

1 - SNAP RING
2 - OD/REVERSE PRESSURE PLATE
3 - SNAP RING (WAVE)

4 - CLUTCH DISC (4)
5 - CLUTCH STEEL (3)
6 - INPUT CLUTCH ASSEMBLY

21 - 210

41TE AUTOMATIC TRANSAXLE

RS

INPUT CLUTCH ASSEMBLY (Continued)

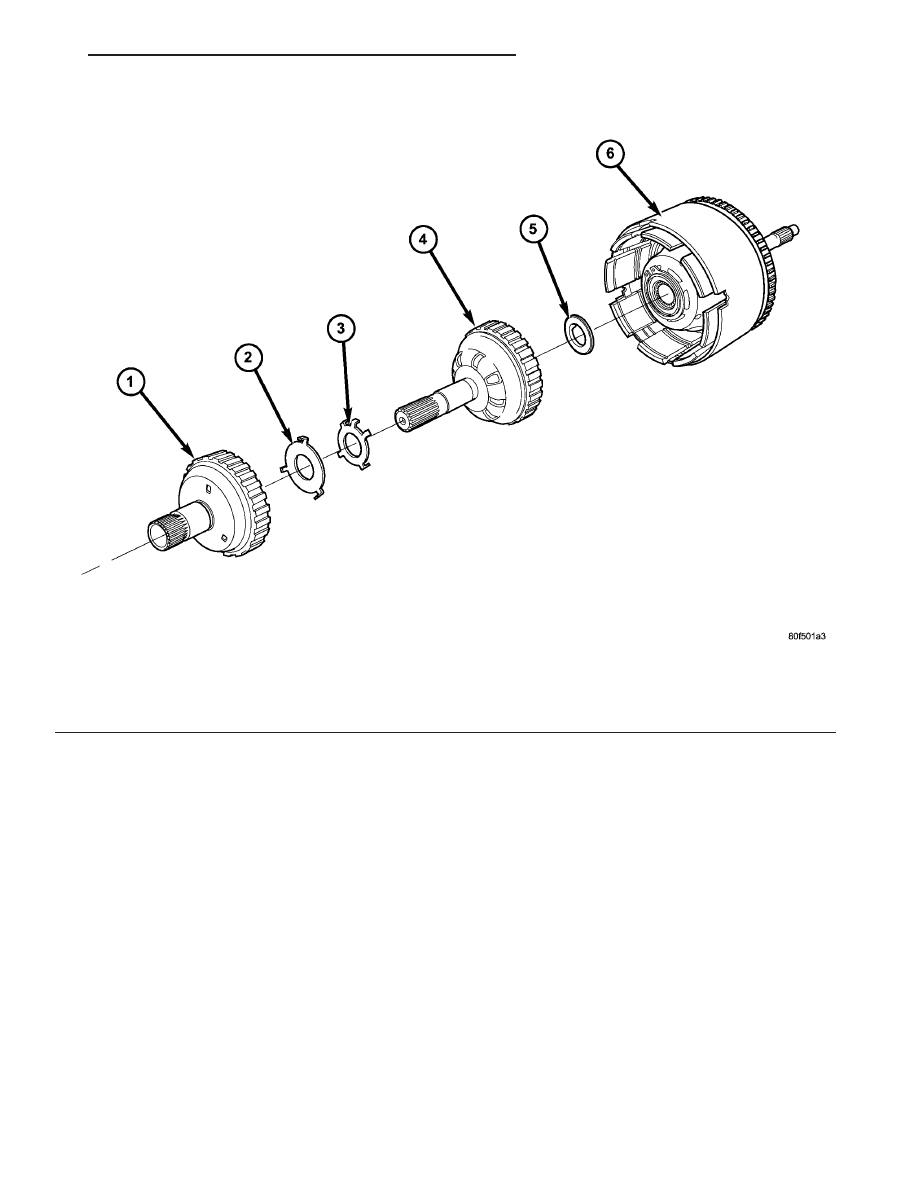

Fig. 230 Overdrive/Underdrive Shafts

1 - OVERDRIVE SHAFT
2 - #3 THRUST PLATE (3 TABS)
3 - #3 THRUST WASHER (5 TABS)

4 - UNDERDRIVE SHAFT
5 - #2 NEEDLE BEARING (3 TABS)
6 - INPUT CLUTCH ASSEMBLY

RS

41TE AUTOMATIC TRANSAXLE

21 - 211

INPUT CLUTCH ASSEMBLY (Continued)

(13) Using Tool 5059A and an arbor press, com-

press UD clutch piston/spring enough to remove snap
ring (Fig. 232) (Fig. 233).

(14) Remove spring retainer, spring, and piston

(Fig. 233).

(15) Remove input hub tapered snap ring (Fig.

234) (Fig. 240).

(16) Tap on input hub with soft faced hammer and

separate input hub from OD/Reverse piston and
clutch retainer (Fig. 235).

Fig. 231 Underdrive Clutch Assembly

1 - SNAP RING (TAPERED)
2 - OD/UD REACTION PLATE
3 - CLUTCH DISC

4 - SNAP RING (FLAT)
5 - CLUTCH PLATE
6 - INPUT CLUTCH ASSEMBLY

Fig. 232 UD Spring Retainer Snap Ring

1 - SNAP RING PLIERS
2 - ARBOR PRESS RAM
3 - SNAP RING
4 - SPECIAL TOOL 5059A

21 - 212

41TE AUTOMATIC TRANSAXLE

RS

INPUT CLUTCH ASSEMBLY (Continued)

Fig. 233 Underdrive Clutch Piston, Spring and Retainer

1 - SNAP RING
2 - SPRING RETAINER
3 - SPRING
4 - UD CLUTCH PISTON

5 - SEAL, OUTER
6 - SEAL, INNER
7 - INPUT CLUTCH ASSEMBLY

Fig. 234 Input Hub Tapered Snap Ring

1 - INPUT SHAFT
2 - INPUT HUB SNAP RING (TAPERED SIDE UP WITH TABS IN
CAVITY)
3 - SNAP RING PLIERS

Fig. 235 Tap on Input Hub

1 - INPUT SHAFT AND HUB ASSEMBLY
2 - PLASTIC HAMMER

RS

41TE AUTOMATIC TRANSAXLE

21 - 213

INPUT CLUTCH ASSEMBLY (Continued)
